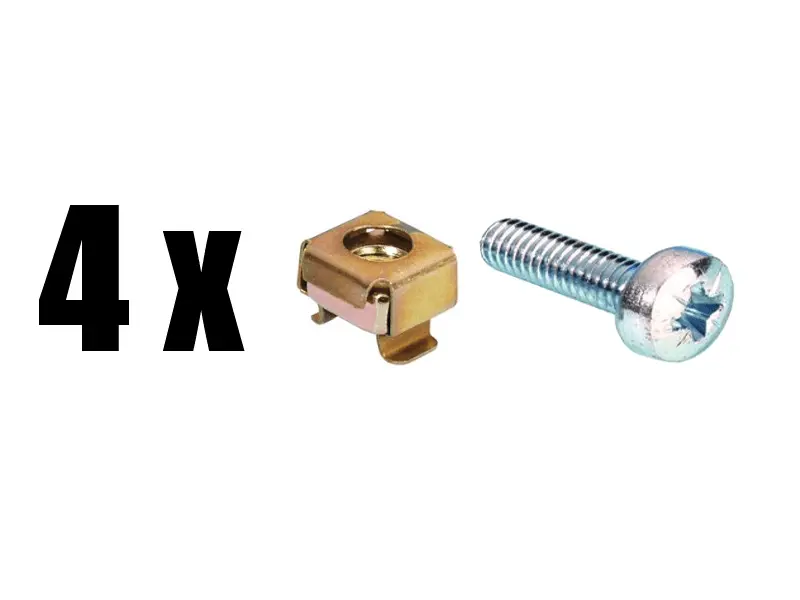

Käfigmutter / Schrauben Satz M6

• TT-Chassis Aluminium - Typ 003
• Größe: 590 x 190 x 64 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany
• Verstärkte Ecken

Dateien:

• Datenblatt
• Datenblatt (alt)

• Aluminium-Chassis Mesa Width Stil
• Größe: 523 x 233 / 212 x 60 mm
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt

• Version 2020 U-Typ
• Größe: 285 x 170 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany

• Datenblatt V2020 U-Typ
• Datenblatt alte Version

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 63 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 1,5 mm Stahlblech, verzinkt
• Made in Germany

• Datenblatt

Aluminium Chassis auf Basis des YAH100 Chassis, aber ohne Ausschnitte, Bohrungen etc.

• Größe: 483 x 238 x 70 mm
• Material: 2 mm AlMg3
• verstärkte Eckverbindungen
• Nettogewicht ca 1,4 kg
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

• Vorlage Frontblende

TT-Chassis Aluminium - Typ 001 - Baisc

• Größe: (Marshall Small Size)
  • Länge: 430 mm
  • Tiefe: 170 mm
  • Höhe: 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• OHNE AUSSCHNITTE
• Made in Germany

Dateien

• Datenblatt - Stand 2019 (PDF)
• Vorlage für Faceplate Rückseite (PDF)

• Layout Typ B, Version 2020
• Größe: 285 x 165 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt V2020 (aktuell)
• Datenblatt V2013 (abgekündigt)

Aufbau wie Chassis 040 - PX18 aber mit Oktalbohrungen für die Endröhren, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 432 x 170 x 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten

• Datenblatt

Tube-Town Marshall 18Watt Style Chassis

• Größe: (BxHxT) 432 x 170 x 65 mm
• Material: 2 mm Aluminium (AllMg3)
• verstärkte Ecken (ab V2020)

Bitte die Liste mit empfohlenem Zubehör beachten !

Dateien:

• Datenblatt V2020
• Vorlagen 18W Faceplate
• Vorlage Faceplates

• Größe: 490 x 204 x 65 mm
• Material: 1,5 mm Stahl
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

• U-Profil Chassis
• Version 2020 U
• Größe: 480 x 160 x 65 mm
• Material: 2 mm Aluminium
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien:

• Datenblatt Version 2020
• Datenblatt alte Version

• Größe: (Marshall Small Size)
  • Länge: 430 mm
  • Tiefe: 170 mm
  • Höhe: 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Mit Ausschnitten für 2 Netzbuchse.
• Made in Germany

Dateien

• Datenblatt - Stand 2020 (PDF)
• Vorlage für Faceplate Rückseite (PDF)

Aluminium Chassis Typ 035 für den TT Surfmate Bausatz

• Material: 2 mm Aluminium
• Für Belton Sockel
• 3 Sockel Noval , 1 Sockel Oktal
• ausgelegt für TT Surfmate
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt

• Mini, Layout Typ C
• Version 2020, U-Chassis
• Größe: 285 x 167 x 60 mm
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany

• Datenblatt V2020
• Datenblatt

• Größe: 432 x 203 x 51 mm - Trainwreck Style
• 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

• Datenblatt

Alu-Chassis für den TT66-Mk2 Bausatz und ähnliche Verstärker.
2019er Version mit gleicher Größe wie die 18 Watt Chassis auch. Passt somit in alle Smallhead, 18Watt und CH001-Heads, ohne Anpassung.

• Größe: 430 x 170 x 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Schutzfolie Aussenseite

TT-Chassis 054 - geschlossenes Chassis auf Basis LoW XL

• Größe (B x H x T): 471 x 60 x 195 mm
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt

Aluminium Chassis Typ 054

• Version 2020 U-Typ
• Material: 2 mm AlMg3
• Gleiche Ausführung wie Chassis 030 aber ohne Bohrungen und Ausschnitte, bis auf den Ausschnitt für die Kaltgerätebuchse
• Mit Schutzfolie auf der Oberseite
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt Version 2020 U-Typ
• Datenblatt alte Version

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 65 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 2 mm Aluminium (AllMg3)
• Made in Germany

• Datenblatt

• Marshall Style 18Watt / 1974 Chassis Stil
• für Einbau in Combo
• Größe: (BxHxT) 530 x 65 x 152 mm
• Material: 2 mm Aluminium (AllMg3)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte die Liste mit empfohlenem Zubehör beachten!

Dateien:

• Datenblatt Chassis (PDF)
• Vorlage Faceplate

• 1,5 mm Material
• schwarz
• Größe: 21 x 35 mm
• Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

• Aluminium-Chassis Mesa Width Stil
• Größe: 523 x 233 / 212 x 60 mm
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt

Noval Sockel - 5 Stück

• Keramik
• Chassis Montage
• mit Abschirmbecher
• Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7

• Tube-Town EZ-Board 2-fach Relaisträger z.B. für Kanalumschaltung und ähnliche Anwendungen
• Größe: 50 x 44,5 mm
• Material: 1,6 mm FR4
• Lötstopp: schwarz

Ausgelegt für die Verwendung von Finder Relais Typ 30.22.9xx oder Relais mit gleichem Layout.

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden

• Material: 1,5 mm Acryl Reverse, MATT
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's

zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• für Schraubmontage
• 2polig + Schutzkontakt 10 A/250 V
• IEC320 / C14
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten

DC Buchse, Panel Mount 5,5 x 2,1 mm

• DC Buchse, Weiblich, Frontplatten Montage
• 0.5A 30 VDC, 3 Pins
• Größe 5,5 x 2,1mm
• Kontakt Widerstand: < 0,03 Ohm
• Isolationswiderstand: > 100 MOhm

• Typ: Zeigerknopf  "Classic geriffelt"
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 20 x 11,5 mm
• Befestigung: Befestigungsschraube

• Farbe: schwarz
• Maße:
  • A: 12 mm
  • B: 19 mm
  • D: 25,5 mm
  • H: 10 mm
  • h: 1,6 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

• Länge: 240 mm
• Breite: 55 mm
• Kontakte: 2 x 30
• Hartpapier, 1,6 mm
• Kontaktabstand: 8,3 mm
