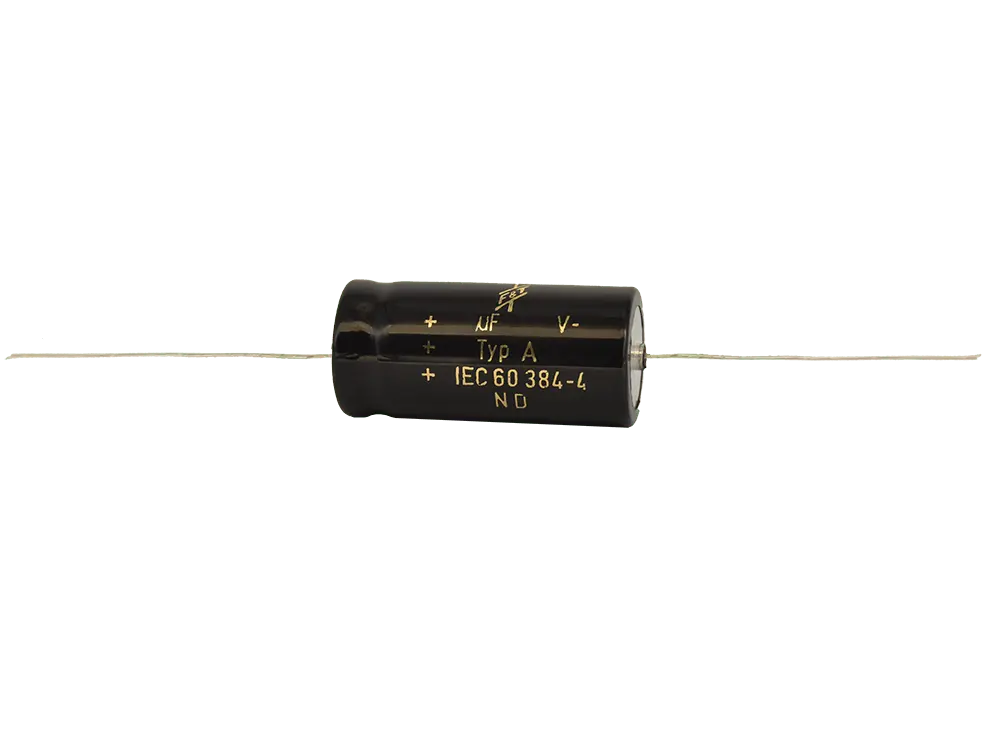

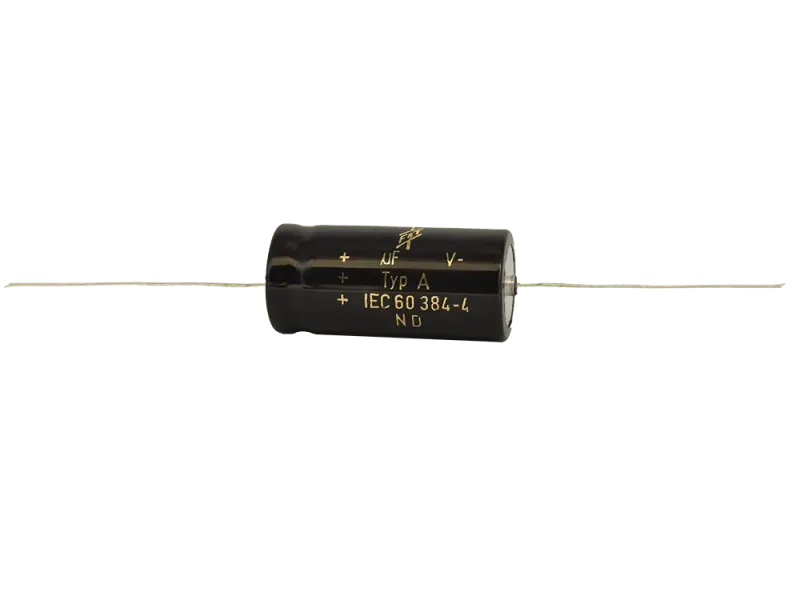

F+T 220 µF @ 350 Volt, axial

Toroidal Red model for the cleanest sound possible and lush harmonic sparkle.
The original Crybaby and virtually every other legendary wah of the Sixties were all made in Italy. The Holy Grail of wah components, the Fasel Inductor, the key to the voice and sweep every player lusts after is now back.
Specs: 563mH / 17.5 ohms

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 220 µF
• Nennspannung: 100 V
• Toleranz: -10%+30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 30 mm
• Anschluss: axial

• Typ: Multisection Capacitor
• Kapazität: 32 + 32 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

• Typ: Multisection Capacitor
• Kapazität: 50 + 50 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 100 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 30 mm x 49 mm
• Anschluss: axial

• 2+1 Kontakte
• stehend

• 4+2 Kontakte
• liegend

Sehr lineare arbeitende 12AX7 / ECC83 mit langen Anodenblechen und Spiralheizung, wodurch die Röhre unempfindlicher gegenüber Einstreuungen bei  Wechselspannungsheizung wird.
Wir empfehlen diese Röhre sowohl für Audio- und Highend-Verstärker als auch für "moderne" Fender-Amps mit mehr Overdrive, aber auch als Eingangsröhre in alten Marshall JCM800.

Hinweis: Röhren mit langen Anodenblechen werden klanglich oft als "wärmer" oder "voller" beschrieben, während Röhren mit kurzen Anodenblechen eher einen "strafferen Klang" bieten. Ein Nachteil von Röhren mit langen Anodenflächen ist allerdings ihre größere Anfälligkeit für Vibrationen und mechanische Schwingungen, weshalb sie in kritischen Positionen eher vermieden werden sollten.

Dateien

• Datenblatt

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

Der berühmte Dumbleator als Bausatz zur Verwendung als Stand-Alone Gerät oder zum Einbau in einen vorhandenen Verstärker.

Beim Aufbau als Stand-Alone Gerät kann die Spannungsversorgung mittels der TT-VPump erfolgen, in einem Verstärker muss die Versorgung über die dort vorhandene Spannungsversorgung erfolgen.

Der Dumbleator bietet zahlreiche Konfigurationsmöglichkeiten die in den anhängenden Schaltplänen aufgezeigt sind.

Die Eingangspegel sind wie folgt ausgelegt:
InA: 10-15 Vss
InB: guitar level - 5 Vss

Der Bausatz beinhaltet alle Bauteile die zum Aufbau der "Standard-Version" benötigt werden inkl. Röhren und Potentiometer sowie Anschlusslitzen.
Nicht enthalten sind Bauteile die für die jeweiligen Erweiterungen benötigt werden, sowie eine Spannungsversorgung oder ein Gehäuse.

Achtung: Hochspannung. Der Dumbleator arbeitet mit Spannungen, die lebensgefährlich sein können. Der Ein- oder Aufbau sollte daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Dateien

• Schaltpläne

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation
