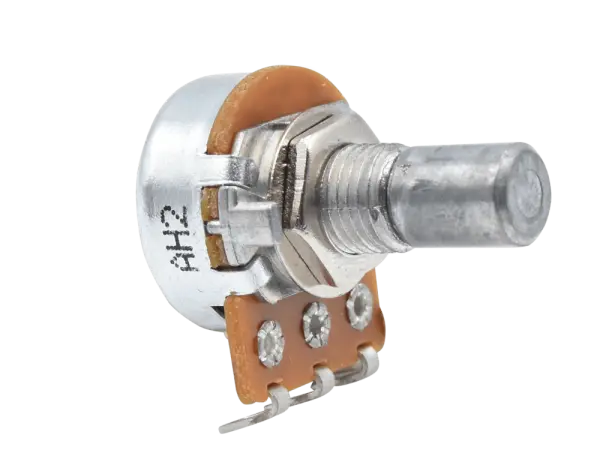

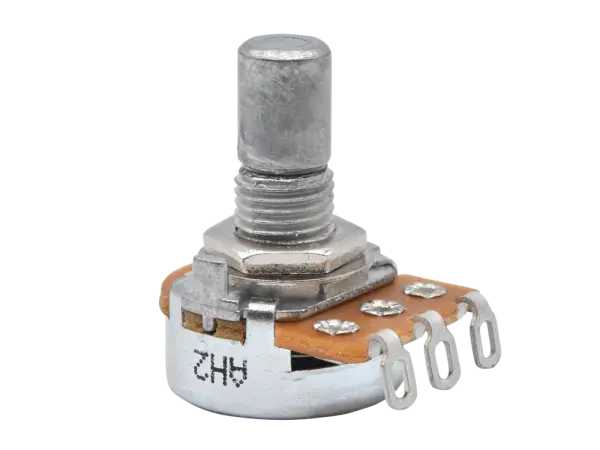

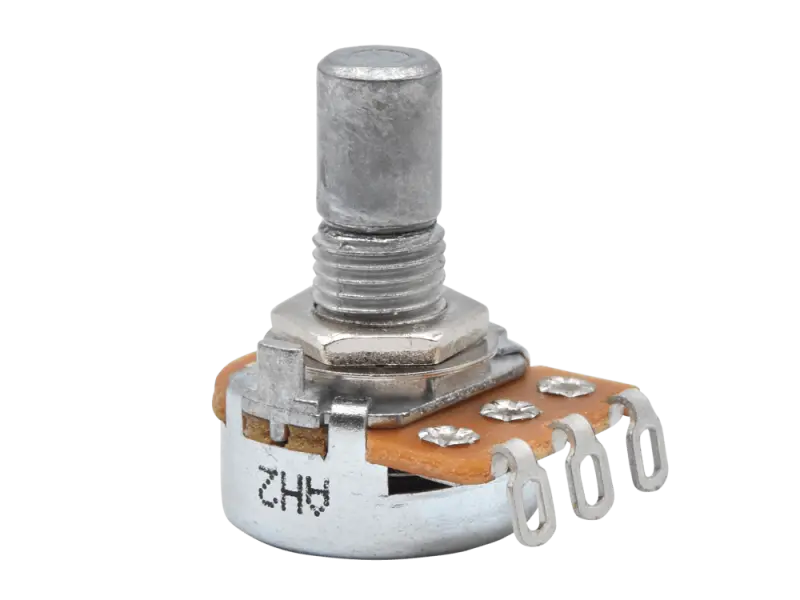

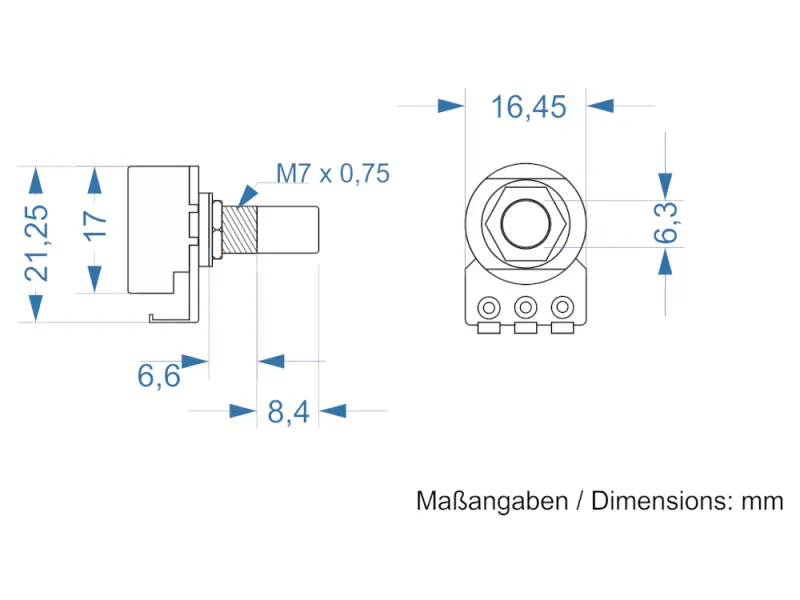

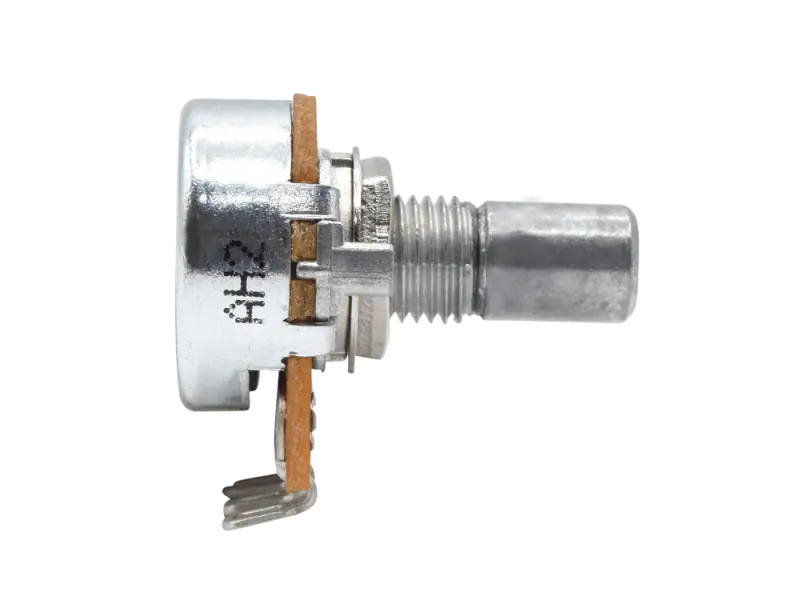

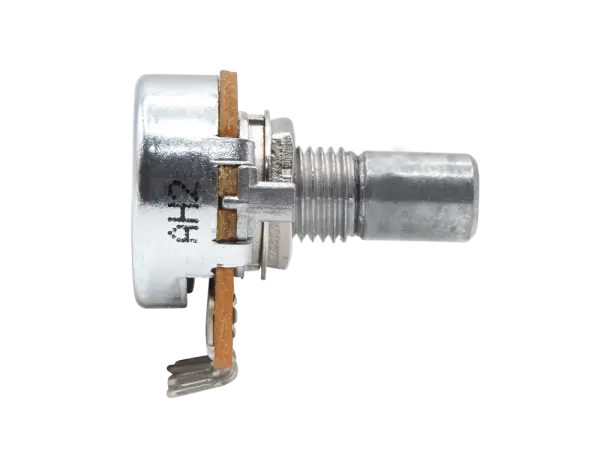

Alpha Potentiometer 25 kOhm linear / 16 mm

Mutter für Alpha Potentiometer Serie APO-PCB16 oder ähnliche Ausführungen, entspricht Alpha HZ92-7-AF

• Größe: M7 x 0,75 mm
• Preis pro Mutter

Set aus 4 Füssen inkl. Schrauben.

• d = 24 mm
• h = 8 mm

• Klinkenbuchse 6,3 mm
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Kunstoff Riemengriff, robust mit vernickelten Endkappen

• Marshall-Stil
• Riemengriff, robust, mit Stahlkern
• schwarz
• Montagematerial Schrauben, Einschlagmuttern inklusive



Custom Shop Faceplate aus Transply, lasergraviert

• Max Breite: 600 mm
• Material:
  • 1,5 mm Transply alle Farben mit #C
  • 0,8 mm Transply alle Farben mit #D
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Custom Shop Faceplate aus Transply, lasergraviert


• Maximale Breite: 720 mm
• Material: 1,5 mm Transply
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

The way you want it

Die Headshells aus der British Custom-Shop Serie werden komplett nach Kundenanforderung gebaut bis zu einer maximalen Größe von 800 x 300 x 300 mm.
An Tolex und Hardware steht das komplette Liefer-Programm zur Verfügung, sodass mit Sicherheit für jeden Geschmack etwas dabei ist.

Und so geht's:
Zur Berechnung der Headshell-Größe müssen zunächst die Abmessungen des Verstärkergehäuses gemäß Datenblatt (PDF-Datei weiter unten auf dieser Seite) ermittelt werden. Auf Basis dieser Daten wird dann die eigentlich Berechnung der Headshell-Größe wie im Datenblatt angegeben durchgeführt. Die Berechnung kann auch mit Hilfe der Excel-Datei durchgeführt werden, die sich ebenfalls weiter unten auf dieser Seite befindet.
Die berechneten Daten müssen dann bei der Bestellung der Headshell zusammen mit der gewünschten Konfiguration in die entsprechenden Datenfelder (Abschnitt Maßangaben) hier auf der Seite eingetragen und abgeschickt werden.

Bitte beachten: Spezifikationen

• Größe: Kundenwunsch
• Chassis Ausschnitt: Kundenwunsch / customer preference
• Tolex: Kundenwunsch
• Hardware: Kundenwunsch
• Keder: Kundenwunsch
• Gewicht: ca. 30% leichter als vergleichbare Gehäuse aus 15 mm Birke Multiplex
• Holz: 15 mm Pappel Multiplex (ersetzt 15 mm Birke Multiplex)

Dateien:

• Zeichnung 3D (PDF)
• Datenblatt (PDF)
• Berechnung (XLS)
