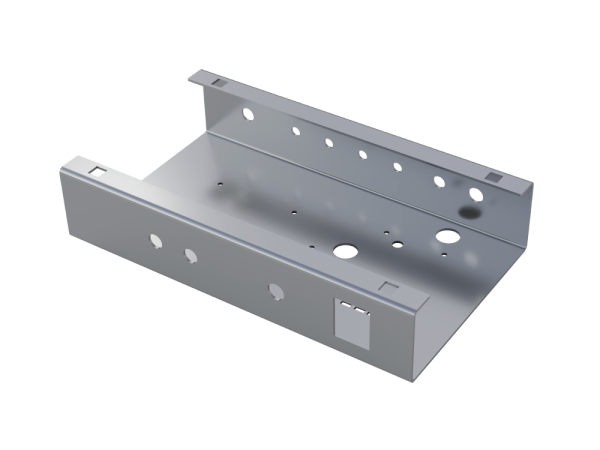

TT-Chassis 013 - Mini - Typ A

Noval Sockel Belton VT9-ST-2

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Rastbefestigung
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

• Farbe: schwarz
• Maße:
  • A: 14 mm
  • B: 18 mm
  • D: 24 mm
  • H: 7 mm
  • h: 3 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

• Typ:Kippschalter mit Metallhebel
• Ausführung: 2-Pol  Wechsler ON-ON
• Einbau-Ø: 12.2 mm
• Schaltstrom: 1,5A
• Schaltleistung: 1,5 A / 250 VAC, 3 A / 125 VAC
• Isolierungswiderstand: Min. 500 V/DC/100 MΩ
• Kontakt Widerstand: Max. 50MΩ
• Spannungs-Festigkeit: 1000 V/AC/60 s
• Hebel: Metall
• Anschlussart: Lötanschluss

Lemberg 020 Headshell Bausatz
Für Chassis aus der LoW-Serie OHNE seitliche Befestigungslaschen.
Dieser Bausatz wurde aus hochwertigem, 15 mm Birke Multiplex hergestellt, ist komplett CNC gefräst und gebohrt und sehr einfach im Zusammenbau.

Für den Zusammenbau wird benötigt

• Holzbohrer 5 mm
• Schraubendreher Kreuzschlitz oder Akkuschrauber (empfohlen)
• Holzleim (NICHT im Lieferumfang enthalten)

Die Oberfläche der fertig zusammengebauten Headshell kann nach belieben behandelt werden. Wir empfehlen diese zu ölen, da dies ein sehr einfaches aber effektives Verfahren ist. Sie kann aber auch lackiert oder mit Tolex bezogen werden (in diesem Fall muss die Frontblende möglicherweise in der Breite reduziert werden) oder sonstwie behandelt werden.
Weiterhin können Ecken, Griffe und Gummifüße je nach Geschmack angebracht werden. Passendes Zubehör ist in der Zubehörliste unter der Produktbeschreibung hier aufgeführt.

Dateien

• Aufbauanleitung

Spezifikationen

• Größe (BxHxT): 318 x 190 x 215 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Holz: 15 mm Birke Multiplex

[content:3210136]

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Lummerland-Express Gitarren Röhren-Verstärkers - Version Mk2
Neu: Aufbau auf PCB
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren ( 2 X 12AX7, 1 X ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Lemberg 020 Headshell Bausatz
Für Chassis aus der LoW-Serie OHNE seitliche Befestigungslaschen.
Dieser Bausatz wurde aus hochwertigem, 15 mm Birke Multiplex hergestellt, ist komplett CNC gefräst und gebohrt und sehr einfach im Zusammenbau.

Für den Zusammenbau wird benötigt

• Holzbohrer 5 mm
• Schraubendreher Kreuzschlitz oder Akkuschrauber (empfohlen)
• Holzleim (NICHT im Lieferumfang enthalten)

Die Oberfläche der fertig zusammengebauten Headshell kann nach belieben behandelt werden. Wir empfehlen diese zu ölen, da dies ein sehr einfaches aber effektives Verfahren ist. Sie kann aber auch lackiert oder mit Tolex bezogen werden (in diesem Fall muss die Frontblende möglicherweise in der Breite reduziert werden) oder sonstwie behandelt werden.
Weiterhin können Ecken, Griffe und Gummifüße je nach Geschmack angebracht werden. Passendes Zubehör ist in der Zubehörliste unter der Produktbeschreibung hier aufgeführt.

Dateien

• Aufbauanleitung

Spezifikationen

• Größe (BxHxT): 318 x 190 x 215 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Holz: 15 mm Birke Multiplex

[content:3210136]

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Lummerland-Express Gitarren Röhren-Verstärkers - Version Mk2
Neu: Aufbau auf PCB
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren ( 2 X 12AX7, 1 X ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

• Typ: Miniatur-Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN-EIN
• Schaltleistung: 3 A / 250 VAC, 6 A / 125 VAC
• Hebel: Metall (rot)
• Einbau Ø: 6 mm
• Anschlussart: Lötanschluss

Kupferlitze isoliert, 10 m, schwarz

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

Kupferlitze isoliert, 10 m, gelb

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

Metalloxidschicht-Widerstand, schwer entflammbar

• Nennleistung: 1 W
• Nennspannung: 500 V RMS
• Toleranz: +/- 5%
• Betriebstermperatur: -55° C...200° C
• Sehr kleine Bauform !
• Größe: 6,3 x 2,4 mm

Metalloxid Film Widerstand

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm
