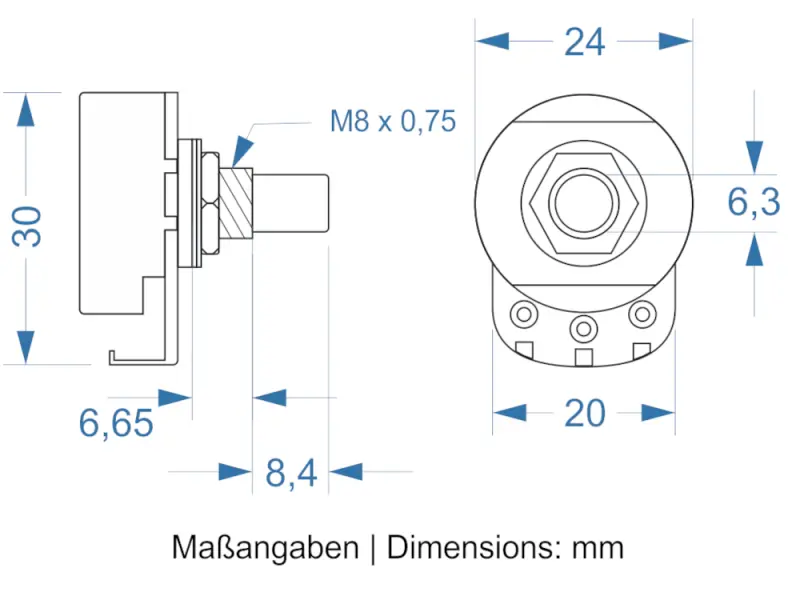

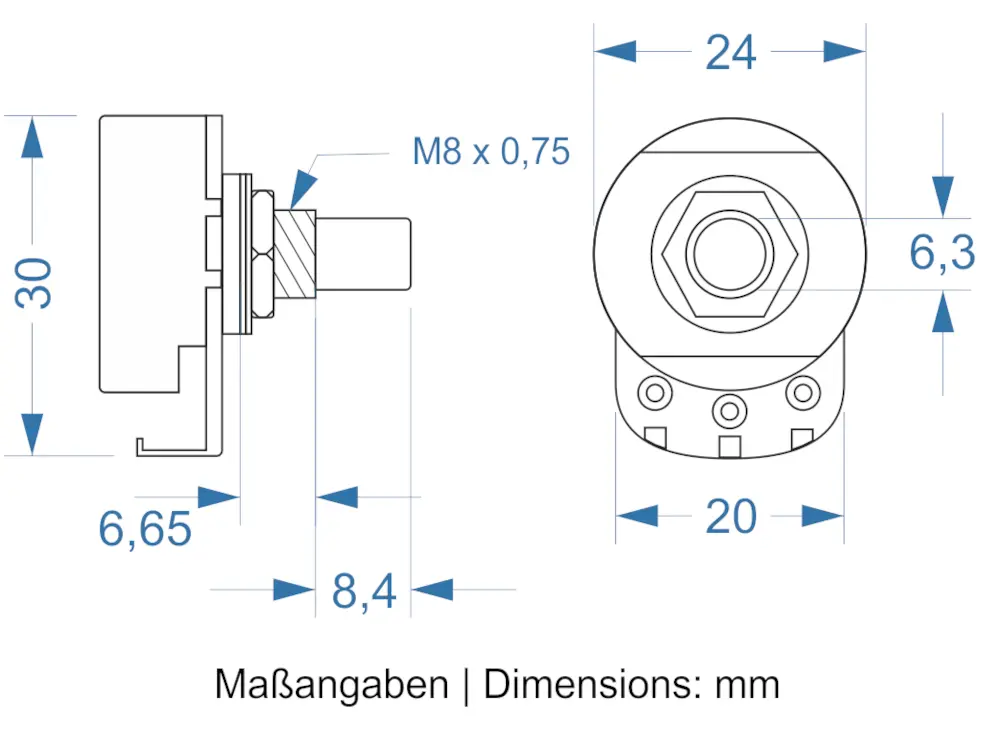

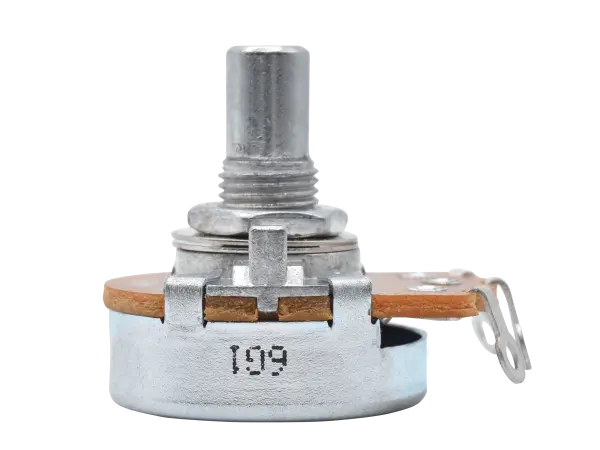

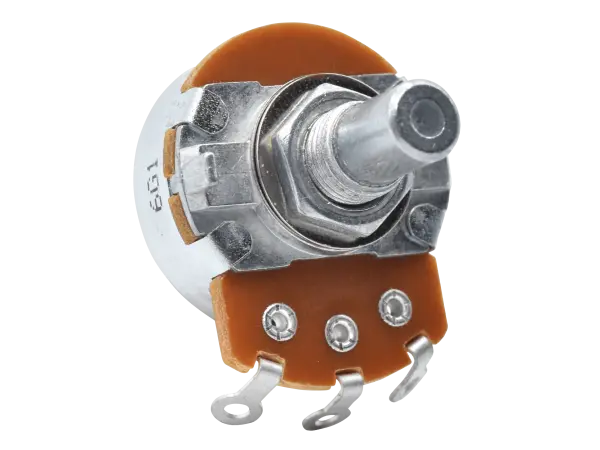

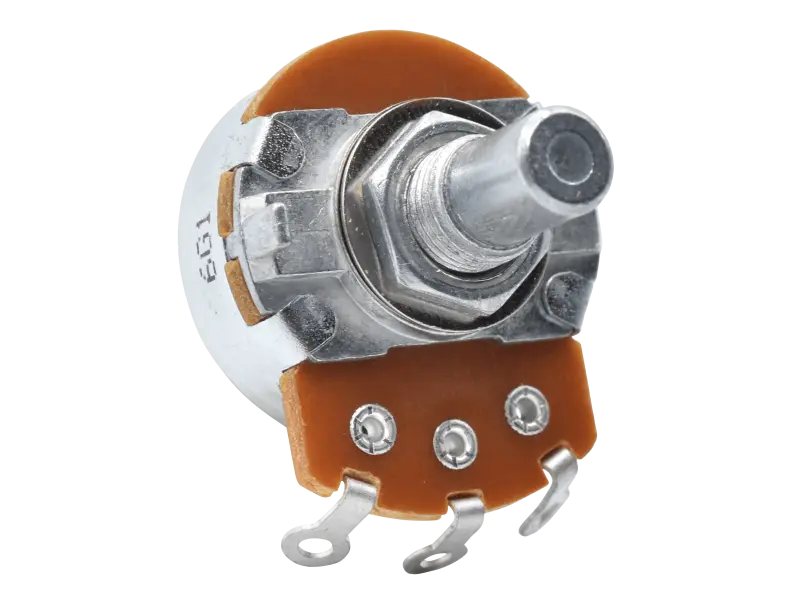

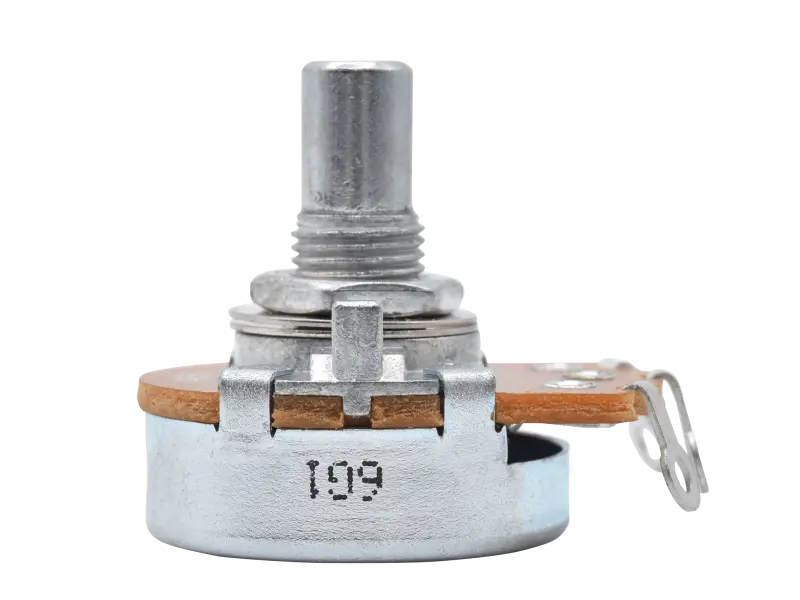

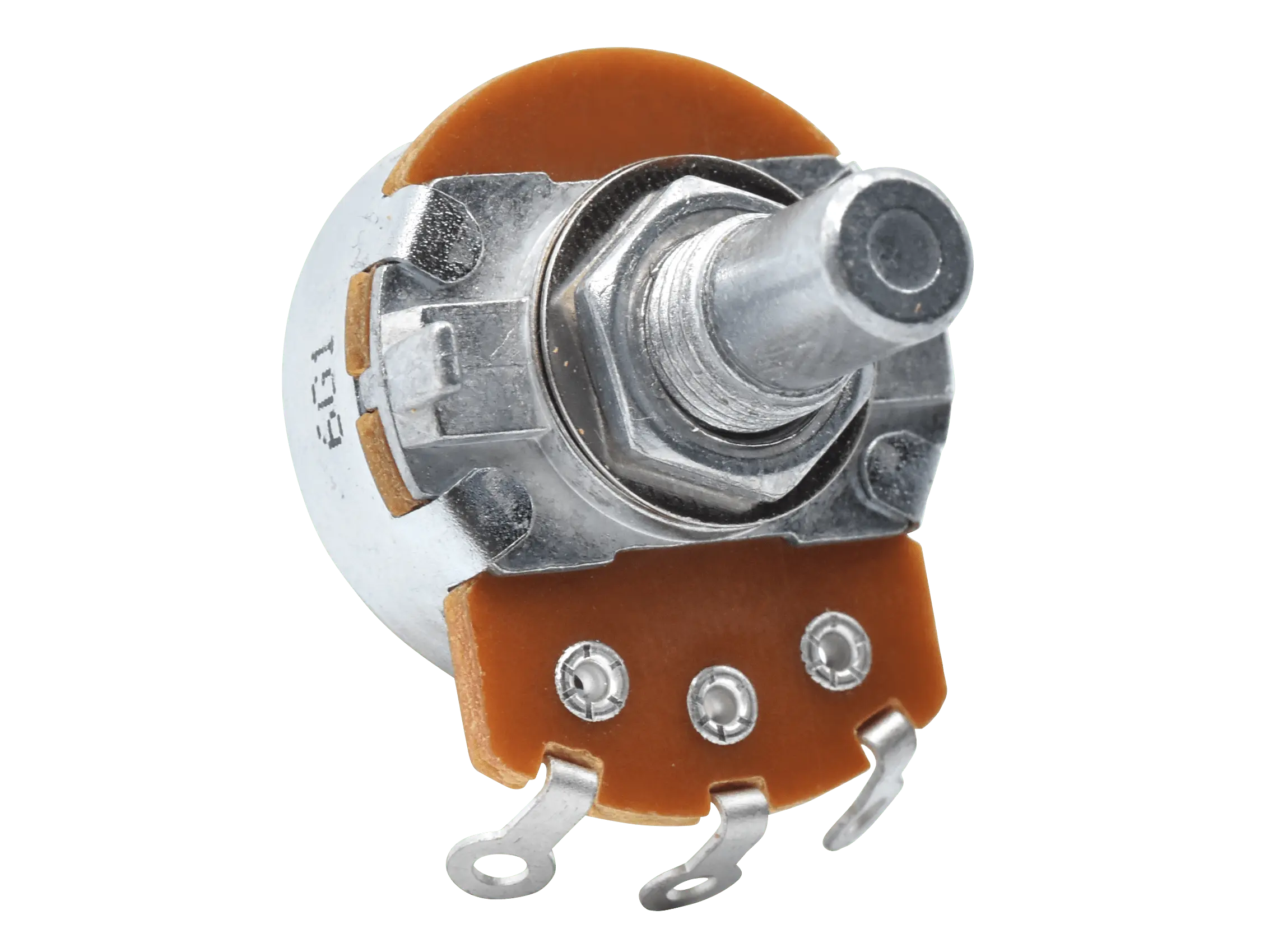

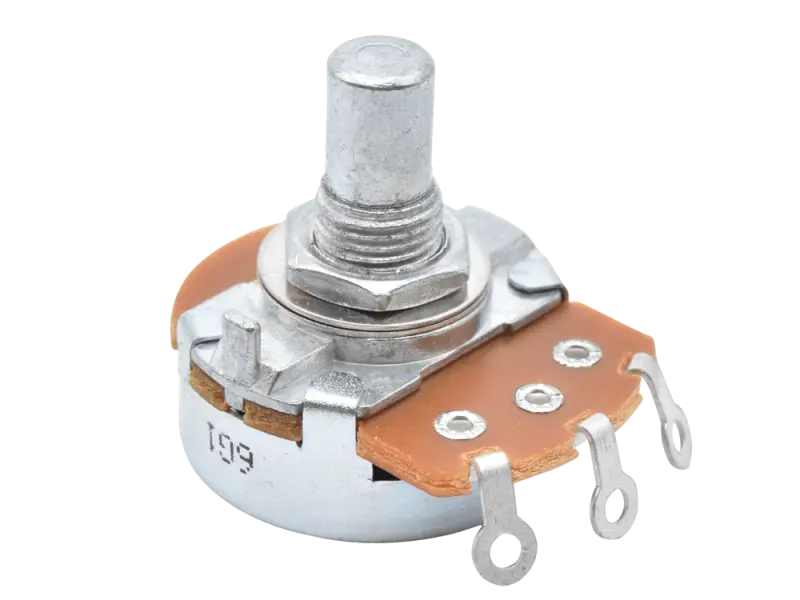

Alpha 2 MOhm linear

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

• Cinchbuchse, vergoldet mit Teflonisolierung
• 1 x schwarz
• 1 x rot
• 1 x gelb
• 1 x weiß
• Einbaudurchmesser: 6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• Ausführung: ½ Watt, axial
• Temperaturbereich: -55° C bis +125° C
• Toleranz: 10%
• max. Betriebsspannung: 350 V
• Größe: l=9,5 mm, d=3,6 mm

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

Carbon Composition Widerstände

• 1 Watt
• -55° C bis 125° C Operationstemperatur
• ± 20% Tolerance
• 350 V Betrieb, 700 V Überlast
• Geringe Induktivität
• Geringe Kapazität

• Typ: Elektrolyt Kondensator
• Kapazität: 22 µF
• Nennspannung: 35 V
• Toleranz: - 10 % / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 5 mm x 11 mm
• Anschluss: axial
• Farbe und Hersteller kann von dem gezeigten Bild abweichen

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.
