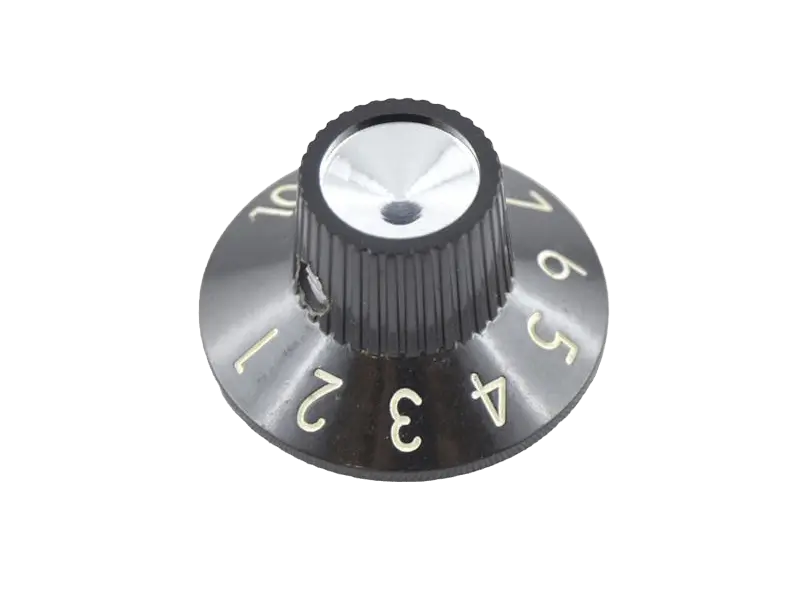

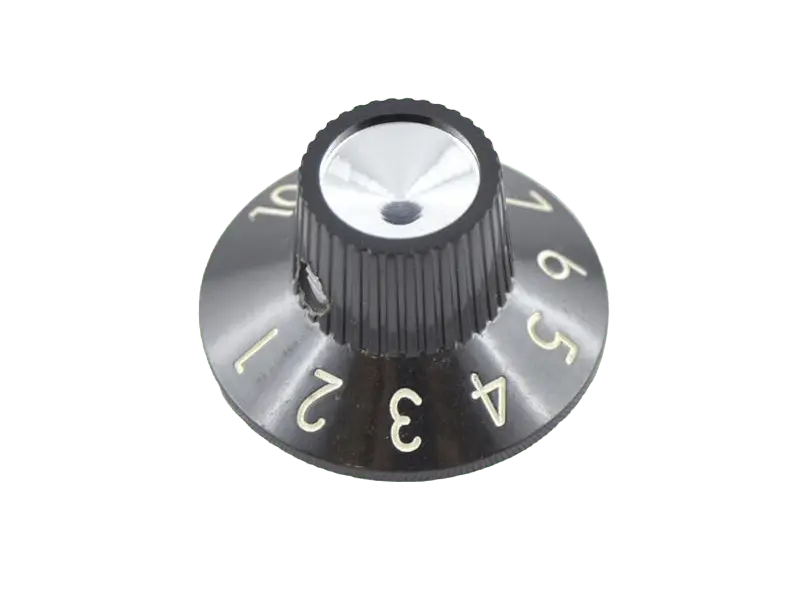

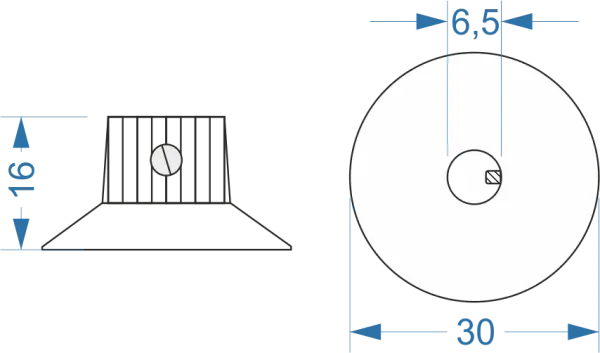

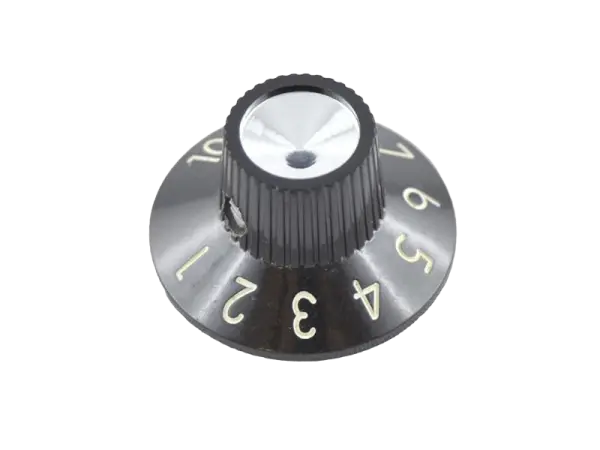

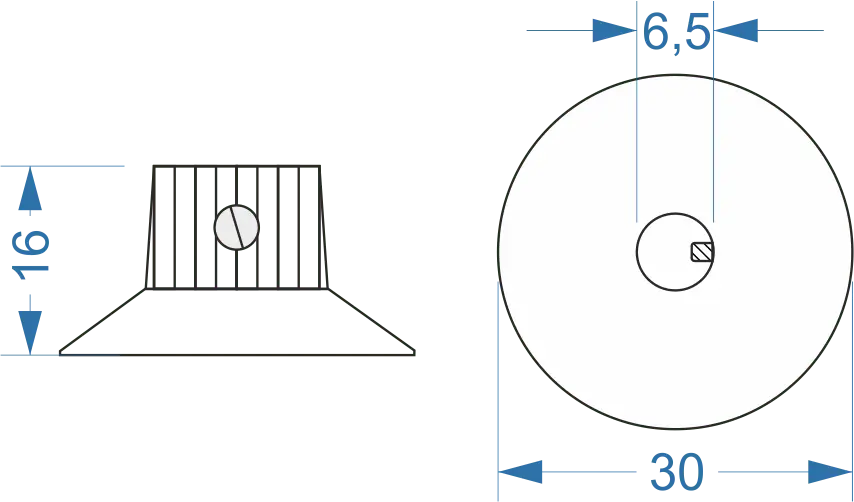

Fender Blackface Style Knopf schwarz

Bausatz des TT66-MKII inkl. aller für den Nachbaubenötigten Bauteile.


NICHT im Bausatz enthalten:
- Alu Chassis
- Knöpfe
- Lötzinn und Werkzeug
- Faceplate

Für weitere Infos und Details auf der >>Projekt-Seite des TT66-MKII.

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Batterie-Clip 9 V

Hervorragende Doppeltriode mit großem Anodenblechen, ideal für den Einsatz in Treiber- und Reverb-Schaltungen. Bietet überlegene Verlustleistung im Vergleich zu NOS-Versionen dieser Röhre. Ausgezeichnete 12AT7-Wahl für HiFi- und Gitarrenverstärkerschaltungen.
Electro-Harmonix-Röhren sind alle neu entwickelt und von hervorragender Qualität. Viele OEMs verwenden umetikettierte Electro-Harmonix-Röhren in ihren Verstärkern. Hervorragende Qualität zu einem vernünftigen Preis.

Dateien:

• Datenblatt

Einzelstück, nicht gematcht

Robuste und fabelhaft klingende Power Beam Tetrode, die bis 475 Volt einwandfrei funktioniert. Hervorragender Ersatz für Single-Ended-Verstärker wie den Fender Champ oder Verstärker mit hoher Plattenspannung wie den Fender Deluxe Reverb.

• Speziell entwickelte Kathode
• Anode aus Speziallegierung
• Sorgfältig ausgerichtetes Gitter

Gleichrichterröhre
Indirekt geheizte Gleichrichterröhre für die Gleichrichtung von Wechselstrom. Maximal 140 mA bei einem maximalen Heizstrom von 2 A +/- 0,2 A bei 5 V Heizspannung

Dateien:

• Datenblatt

5E3 Netztrafo, liegend

• Pri.: 0-230V-240V (50Hz)
• Sec.1: 325-CT-325 V @ 85 mA
• Sec.2: 6,3V C.T. @ 2,5A
• Sec.3: 0-5V @ 2A
• Made in Europe

Netztrafo für folgenden Fender Modelle:

• Bronco, AA764, AB764, Blackface, Silverface
• Champ, Tweed, 5C1, 5E1, 5F1, AA764, Blackface, Silverface, Vibro Blackface
• Harvard, 6G10
• Princeton Tweed, 5B2, 5C2, 5D2, 5E2, 5F2, 5F2A
• Princeton, Brown, AA964, Blackface, Silverface
• Princeton Reverb, AA1164, AA764, B1270, Blackface, Silverface
• Fender Part Number 125P1B and 022772

Dateien:

• Datenblatt

Massive Kupferleitung, starr, verzinnt, mit Vintage Stoffummantelung aus Baumwolle

• Leiter Querschnitt: AWG #22 / 0,32 mm²
• Aussendurchmesser: 0,64 mm
• Verpackung: 5 m

Filterdrossel, offene Bauform

• Induktion (+/- 15%): 5 H
• Widerstand (+/- 15%): 135 Ohm
• max Strom DC: 75 mA
• max Spannung DC: 400 V
• Anschlusslitzen: min 12 cm
• Hochspannungsgetestet (100%) mit 1500 VAC

Dateien:

• Datenblatt

Electro-Harmonix hat eine rausch- und mikrofoniearme Version der 12AX7 herausgebracht, die alle Spezifikationen einer echten 7025 erfüllt. Die ursprüngliche 7025-Röhre war eine 12AX7, welche auf geringstes Rauschen und Mikrophonie selektiert wurde, um in den kritischen ersten Stufen von Vorverstärkern eingesetzt zu werden, wo Rauschen und Mikrophonie ein Problem darstellen kann. Um sicherzustellen, dass die 7025-Spezifikation konsequent eingehalten wird, hat Electro-Harmonix die Struktur der 12AX7 neu gestaltet und Konstruktionstechniken implementiert, um das absolut niedrigste Rauschen und die geringste Mikrophonie zu gewährleisten. Bei allen getesteten Proben konnten Rauschen und Mikrophonie nicht festgestellt werden.

Der Electro-Harmonix 7025EH hat einen Mitteltonbereich, der dem Klang Klarheit und Definition verleiht, und eine glatte Oberseite für Wärme und Ausgewogenheit. Mit diesen Eigenschaften, zusammen mit dem außergewöhnlich niedrigen Rauschen und der geringen Mikrophonie, wird der Electro-Harmonix 7025EH gleichermaßen gut in Vintage- und modernen High-Gain-Gitarrenverstärkern sowie in empfindlichen Phono-Vorverstärkern funktionieren.

• Übertrager 125A35A / 022905 Single Ended
• für Champ, Vibro-Champ, Bronco
• Pri: 5000 / 8000 Ohm
• Sec: 3.2, 8, 16 Ohm
• Power: 5 Watt

Dateien:

• Datenblatt

• Chassis Straps, kurze Ausführung
• Abstand der Befestigungslöcher ca. 76 mm
• ein Stück

• Reverb Tank RCA Anschlusskabel
• Länge 120 cm
• abgewinkelte Stecker
• Ersatz für Fender Anschlusskabel
