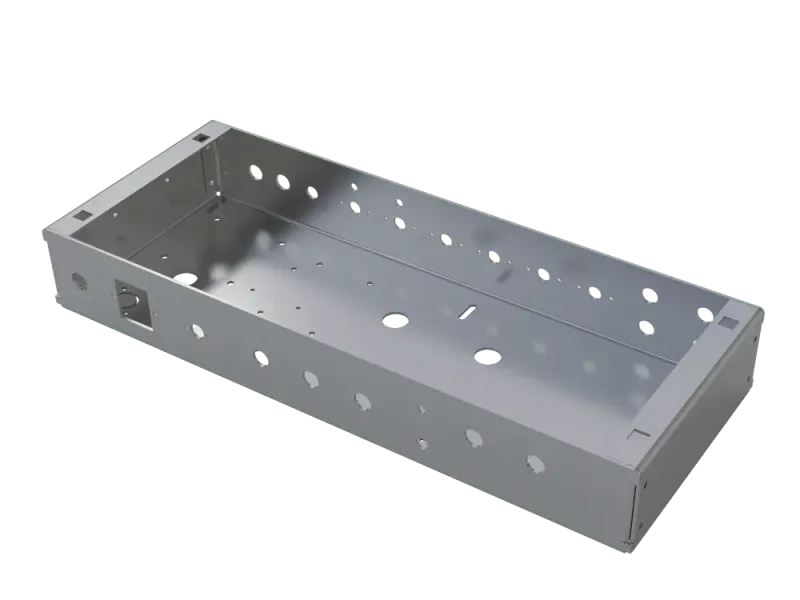

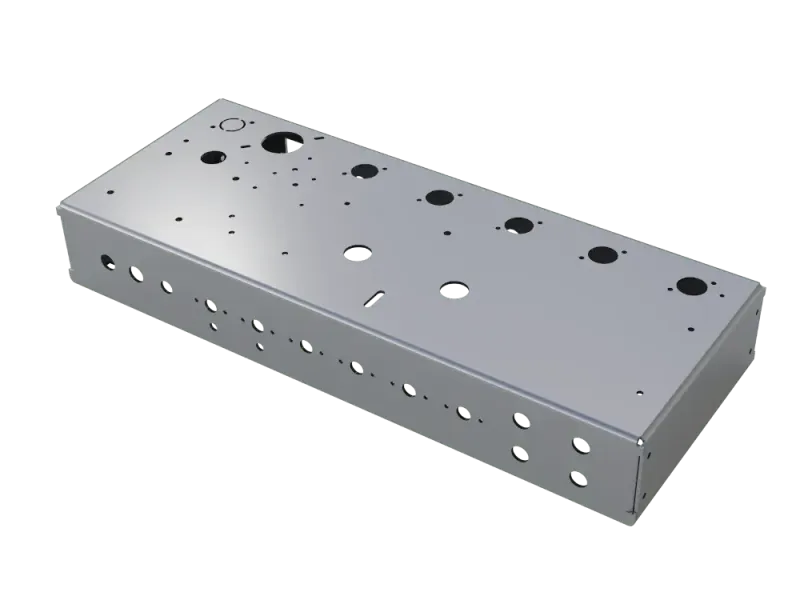

TT-Chassis 040 - PX/PI18

Noval Sockel Belton VT9-ST-2

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Schraubmontage
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

Signallampe quadratisch, rot

• Betriebsspannung: 230 V~
• Leistung: 0,05 W
• Licht-/Gehäusefarbe: rot
• Anschluss: Lötösen
• Einbau-Ø: 10 mm
• Einbautiefe: 35 mm
• Gesamtmaße (ØxL): 12x42 mm

• Farbe: schwarz
• Maße:
  • A: 14 mm
  • B: 18 mm
  • D: 24 mm
  • H: 7 mm
  • h: 3 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

6.35 mm Mono Klinkenbuchse, schaltbar, mit Chromhülse und Standard Lötanschlüssen, Montagemutter inklusive

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Mono Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN - AUS
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Dateien:

• Datenblatt

• Typ: Kippschalter mit Metallhebel
• Ausführung:1-Pol, EIN - AUS
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Files:

• Datenblatt

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

TT PI18 - Ein Vollröhren 18 Watt Gitarrenverstärker Bausatz basierend auf dem Pink Taco.
Version 2020, Turretboard-Version 2020 mit folgenden Ergänzungen und Erweiterungen gegenüber der Vorgängerversion:

• Bausatz enthält Bauteile für zwei unterschiedliche Klangregelungen: Tight (British Voicing) und FAT (Original Voicing).
• Optimierungen im Bereich Master-Potentiometer sowie Schaltungsdesign der ersten Stufe
• Optimierungen bei der Boost-Funktion
• Rauschreduzierung für Hi-Gain, Brumm-Unterdrückung
• Erhöhung der Nachbausicherheit

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PI18 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker auf der >>Projekt-Seite zu finden.
Der Schalt- und Layoutplan des Bausatzes versende wir zusammen mit der Rechung per eMail nachdem der Versand erfolgte.

ENTHALTEN:

• Übertrager Tube Town tt-ma18-ot
• Netztransformator Tube-Town 18-Watt Primär: 0-120-230-240V @ 50/60 Hz (ab 25.10.2019)
• FX-Loop
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Turrets ( benötigt werden 4 x 25 St. )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Dateien:

• Anwendungshinweis Turret-PCB

Matchless Style Combo, 1X12, passend zu unseren 18 Watt Chassis

• Größe:
  • A (Breite): 610 mm
  • B (Höhe): 508 mm
  • C (Tiefe): 226 mm
• Chassis Ausschnitt: ca 420 x 55 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Hardware: Kundenwunsch
• Rückwand: Open-Back
• Gewicht: ca. 15 kg
• Lautsprecher: Ohne
• Holz: 12 mm Birke

[content:3210136]

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt

SC-SPIRIT BLACK ZILK

Wer etwas auf sich hält…
der rockt mit einem der interessantesten Gitarrenkabel, das jemals gebaut wurde. Dieses softe, hochflexible und im Finish sehr an sprechende Gitarrenkabel besticht durch äußere und innere Werte. Es ist umgeben von einem samtartigen, semitransparenten und 7,2 mm dicken BLACK-ZILK-Mantel, der federleicht auf dem Boden gleitet. Wir verwenden konzentrisch verseilte Litzen, aus sauerstofffreiem Chile-Kupfer der Klasse N6 (OFC 99,9999%) und eine GAS-Injected PE Isolation, welche eine verlustarme und neutrale Übertragung garantiert.

Der Verseilwinkel der Schirmbedeckung ist so geschickt gewählt, dass beim aufliegenden Knickschutz am Steckverbinder kaum Reibungspunkte entstehen und das Kabel sehr langlebig ist.

Bitte achten Sie bei der Selbstkonfektionierung darauf, dass der schwarze Carbonschirm (auf der weißen Isolation) leitend ist und deshalb entfernt werden muss, um keinen Massekontakt mit dem Innenleiter herzustellen.

TECHNISCHE DATEN:

• Aufbau LI2Y(LS)DY 1x0,25mm²
• Mantel, Durchmesser PVC 7,2 mm
• AWG 24
• Innenleiter 1 x 0,25 mm²
• Cu-Litzen 32 x 0,10 mm
• Leiterisolation Foam/skin-PE
• Abschirmung Cu-Wendelschirmt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 64 g
• Farbe schwarz semi transparent

ELEKTRISCHE DATEN:

• Kapazität Ader/Schirm bei 1 m 80 pF
• Leiterwiderstand bei 1 km 90 Ohm
• Isolationswiderstand bei 1 km 1 GOhm



• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gerade
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall
• Farbe: silber
• Besonderheit: Kontakte vergoldet
• Kabelaufnahme: max 7 mm
• Hersteller: HiCon

Custom Shop Faceplate aus Transply, lasergraviert

• Max Breite: 600 mm
• Material:
  • 1,5 mm Transply alle Farben mit #C
  • 0,8 mm Transply alle Farben mit #D
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Superflacher 6,3 mm Klinkenstecker, massiver Pin mit vergoldeter Spitze, Lötanschlüsse, schwarzes Metallgehäuse, 90° gewinkelt, feuchtigkeitsabweisende Isolierung, Kabel Ø 4.0 - 6.4 mm, mit Klemmzugentlastung, ideal für platzsparende Verkabelung von Effektpedalboards.

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gewinkelt
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall, extra flach
• Farbe: schwarz
• Kabelaufnahme: max 7 mm
• Hersteller: HiCon

TT Power Attenuator PoS 100

Leistung: 100 W RMS
Dämpfung: 0 - 100%
Impedanz: 4, 8, 16 Ohm
Line-Out

Bitte beachten: Der PoS ist ein resistives Dämpfungsglied, welches der Leistungsreduzierung dient und zwischen Verstärker Ausgang und Lautsprecherbox geschaltet wird. Es handelt sich hierbei NICHT um eine reaktive Last. Dafür muss der Tone-Hound verwendet werden.

Der Schalt und Layoutplan zu diesem Bausatz wird per eMail zusammen mit der Rechnung versendet, in der Regel an dem Tag an dem auch die Bestellung versendet wird.

Der PoS100 Attenuator ist die konsequente Weiterentwicklung des PoS50 und überzeugt durch einen einfachen Aufbau und Handhabung sowie eine hohe Belastbarkeit. Der PoS100 kann wahlweise mit 4, 8 oder 16 Ohm Lasten betrieben werden und ist für eine maximale Leistung bis zu 100 Watt ausgelegt.
Darüber hinaus hat er einen zusätzlichen Line-Out für die direkte Weiterverarbeitung des Signals. Aufgebaut wird der PoS100 in einem kompakten Gehäuse aus 2 mm Aluminium-Platten.
Der Bausatz beinhaltet alle zum Aufbau des PoS100 benötigten Bauteile, sowie Aluminium-Chassis, Front- und Rückblende, Knöpfe, Schrauben und Schalt- und Layoutplan.

Die neue Version bietet folgende sinnvolle Erweiterungen:

• Auswahl des Einstellbereiches (Range): dies hat Auswirkung auf die Auflösung des Lastpotentiometers. Hohe Anfangsdämpfung ermöglicht eine bessere Feineinstellung der Endlautstärke, bei einer niedrigeren Grunddämpfung ist der Einstellbereich grober aufgeteilt und deckt ein grösseres Lautstärkespektrum ab

• Auswahl des Regelverhaltens (Log/Lin-Umschaltung): je nach Verstärkertyp kann das Regelverhalten des Lastpotentiometers besser angepasst werden.

Ein Kunde hat eine Aufnahme vom PoS100 angefertigt und bei YouTube eingestellt. Danke hierfür unbekannterweise und hier geht's zu Video.

FAQ: Kann ich den PoS100 auch als Dummy-Load verwenden ?

Ja, aber nur wenn eine Last angeschlossen wird. Die Last muss nicht unbedingt ein Lautsprecher sein sondern kann auch aus einem 8 Ohm Leistungswiederstand mit entsprechender Kühlung und Anschlusskabel bestehen. Dann kann der PoS auch als reine Dummy-Load verwendet werden.

Dateien:

• Datenblatt (DE)

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Ideal zur Lautsprecherbefestigung

• Typ: Linsenkopf mit Kreuzschlitz
• Werkstoff: Stahl
• Festigkeitsklasse: 4.8
• Oberfläche: verzinkt
• DIN: 7985
• ISO: 7045
• Preis: Pack mit 25 Stk.

Potentiometer Panelmontage - 3,8"

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Klinkenbuchse 6,3 mm
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt
