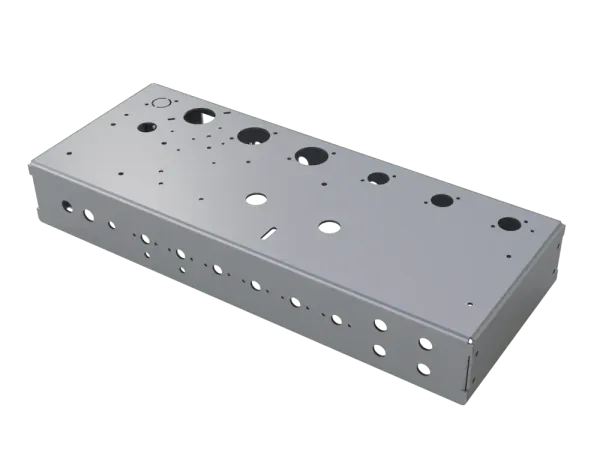

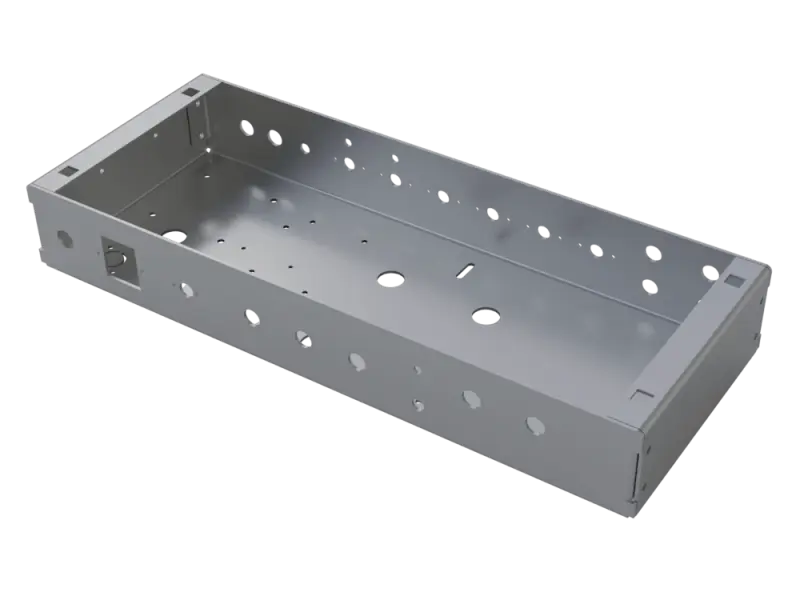

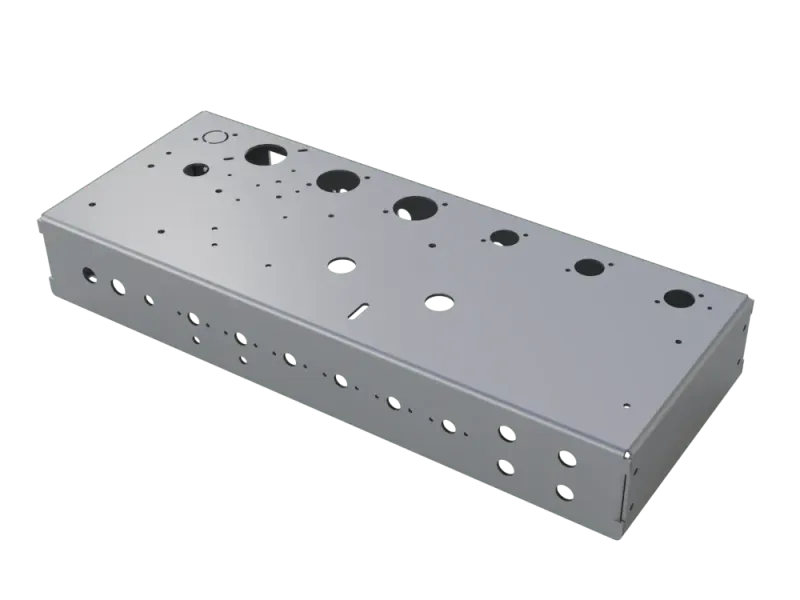

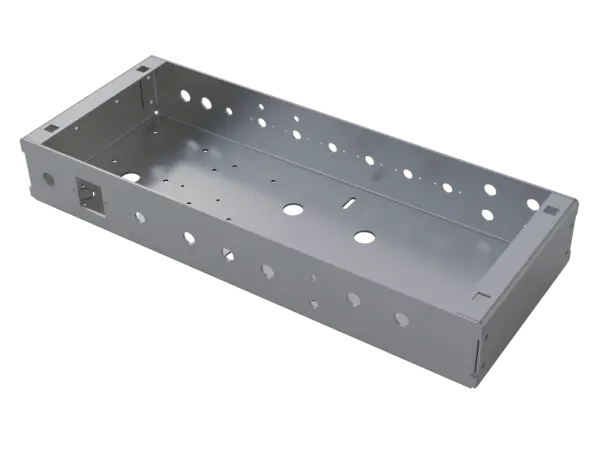

TT-Chassis 063 - LX18 Oktal

Montageset für alle TT- Chassis, welche für eine Montage mit Kägigmuttern vorgesehen sind sowie für die Befestigung von 19"-Gehäuse

Enthalten sind:

• 4 x Käfigmutter M6
• 4 x Gewindeschraube M6 x 30

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT LX18 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Tube-Town Netztransformator, Primär: 0-120-230-240V @ 50/60 Hz
• Tube-Town Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Wir verwenden qualitativ hochwertige Bauteile, die getestet und auf einander abgestimmt sind. Der Bausatz wird angeboten wie er ist. Wenn andere Bauteile gewünscht werden, dann müssen diese zusätzlich zum Bausatz erworben werden.

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

und hier noch ein kleiner Testbericht des LX18 von "Captain Crap" als Youtube-Video

Metallfilm Widerstände - 5er Packung
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit 5 Stück

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Faceplate für TT Bausatz Spit F.

• Color: #C08 black / gold
• Material: 1.5 mm Transply
• Front + Rückblende
• Für hängende Montage des Verstärkers in einer Headshell

Dateien:

• Vorlage

Metallfilm Widerstände - 5er Packung
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metallfilm Widerstände
Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform

Spezifikation:

• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

• Hochlastwiderstände
• 5W 5% High Ohm Cement Power Resistors
• Größe: 22 x 10 x 9 mm
• RoHS-konform
