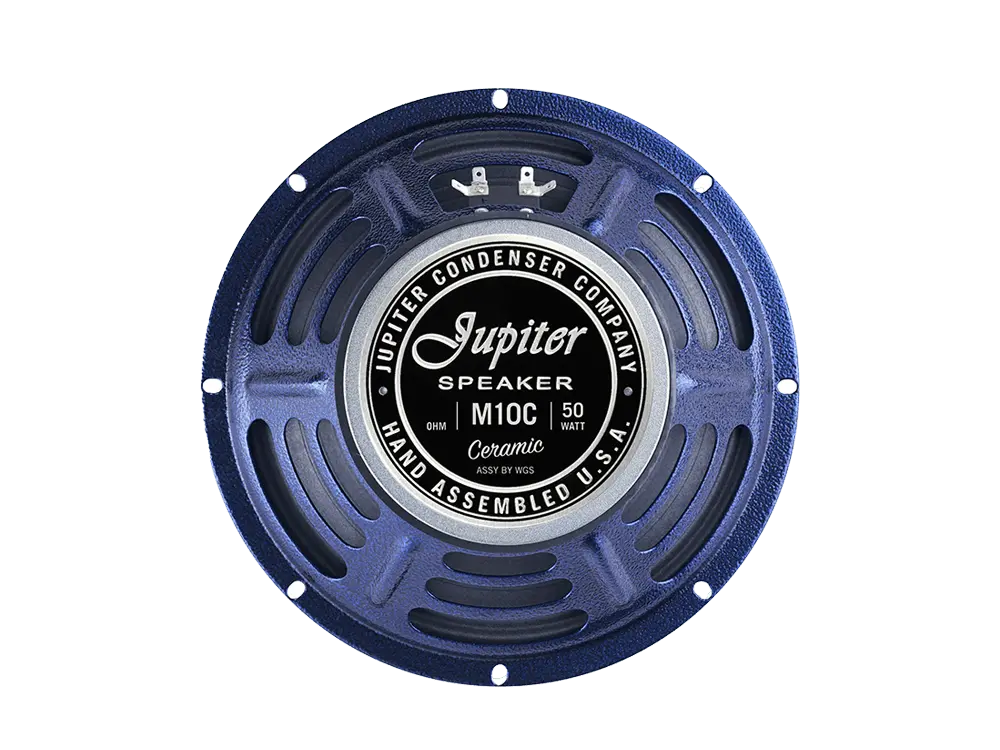

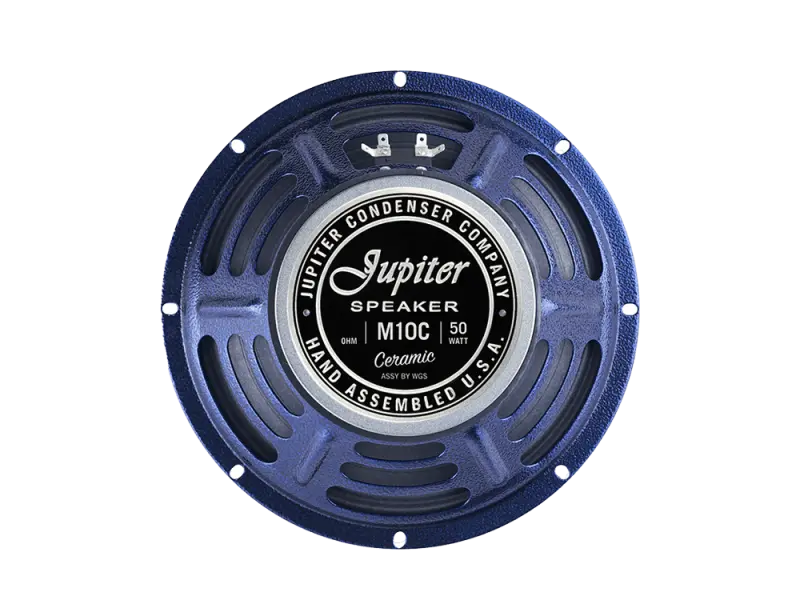

Jupiter M10C Midnight 10" / 50 W / 8 Ohm

Universelle Größe für 12" Lautsprecher
Kuppeldurchmesser: 80 mm - empfohlen für normales Beaming

Mit zunehmender Frequenz wird die Abstrahlung eines Lautsprechers immer stärker auf seine Mitte hin gebündelt. Befindet sich der Zuhörer in diesem Strahl, ist der Klang extrem höhenreich und beißend, bewegt man sich seitlich davon, wird der Klang deutlich dunkler und Höhenanteile fehlen teilweise.
Um dieses Verhalten zu reduzieren, wird ein Diffusor eingesetzt. Dieser sitzt direkt im Strahl des Lautsprechers und lenkt die hohen Frequenzen sehr stark ab, er bricht den "Strahl". Dadurch wird das Klangbild wieder deutlich breiter und ausgeglichener.

Testvideo zum Diffusor auf ->YouTube bereitgestellt von einem unserer Kunden

• Kabelsatz für internen Lautsprecheranschluss
• Anzahl Lautsprecher: 1
• Typ: Mono
• Litze: 2 x 1,5 mm², rot-schwarz
• Klinkenbuchse / Flachstecker Kabelschuh
• Länge: ca. 55 cm

• Länge: 0,5 m
• Farbe: grau
• 1. Stecker: Mono 6,3 mm
• 2. Stecker: Mono 6,3 mm
• Kabeltyp: Sommer Cable Typ SC-MERIDIAN SP215 2 x 1,5 mm², grau (#so415-0056)

Lautsprecher Break-In / Alterungs-Service für Gitarren-Lautsprecher.
Entsprich ca. 24 Stunden Dauerbetrieb
Viele Lautsprecher die frisch aus der Verpackung kommen klingen hart und kantig und müssen erst eine gewisse Zeit betrieben werden um ihren Klang zu entwickeln. Durch den Alterungsprozess wird dieser Vorgang beschleunigt und eine gezielte "Abnutzung" bestimmter Bauteile am Lautsprecher erreicht, was zu einem weicheren und runderen Ton, insbesondere bei den Höhen, führt.

• Kabelsatz für internen Lautsprecheranschluss
• Anzahl Lautsprecher: 2
• Typ: Mono, parallel und seriell
• Litze: 2 x 1,5 mm², rot-schwarz
• Klinkenbuchse / Flachstecker Kabelschuh
• Länge je Kabel: 55 cm

• Länge: 3 m
• Farbe: grau / grey
• 1. Stecker: Mono 6,3 mm
• 2. Stecker: Mono 6,3 mm
• Kabeltyp: Sommer Cable Typ SC-MERIDIAN SP215 2 x 1,5 mm², grau (#so415-0056)

• 4 x Schraube M5x20mm
• 4 x U-Scheibe M5
• 4 x Einschlagmutter M5

• Kabelsatz für internen Lautsprecheranschluss, Querverbindung
• Litze: 2 x 1,5 mm², rot-schwarz
• Flachstecker Kabelschuh
• Länge: ca. 50 cm

• Typ: HV Keramik-Scheibenkondensator
•   Epoxydharzumhüllung, Flammhemmend
• Nennspannung: 2 kV
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: 3 mm x 7 mm
• RM: 7,5

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 16 mm x 32 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 10 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 13 mm x 25 mm
• Anschluss: radial
• RM: 5,0

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Pack

Metalloxidschicht-Widerstand, schwer entflammbar

• Nennleistung: 1 W
• Nennspannung: 500 V RMS
• Toleranz: +/- 5%
• Betriebstermperatur: -55° C...200° C
• Sehr kleine Bauform !
• Größe: 6,3 x 2,4 mm

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 47 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 25°C / + 105 °C
• Abmessung: Ø 16 mm x 25 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

2 Röhren, gematcht als Paar

Es handelt sich bei der JJ EL844 um eine komplett neu entwickelte Röhre, welche kompatibel zur EL84 ist. Der große Unterschied liegt bei dieser Röhre in einem um ca. 25% verringerten Headroom. Somit ist es möglich bei geringeren Lautstärken die Endstufe stärker zu Übersteuern. Wir empfehlen diese Röhre für Amps mit geringer Ausgangsleistung, um auf Zimmerlautstärke eine höhere "Endstufensättigung" zu erhalten.

Bitte das Datenblatt beachten.

Dateien

• Datenblatt
