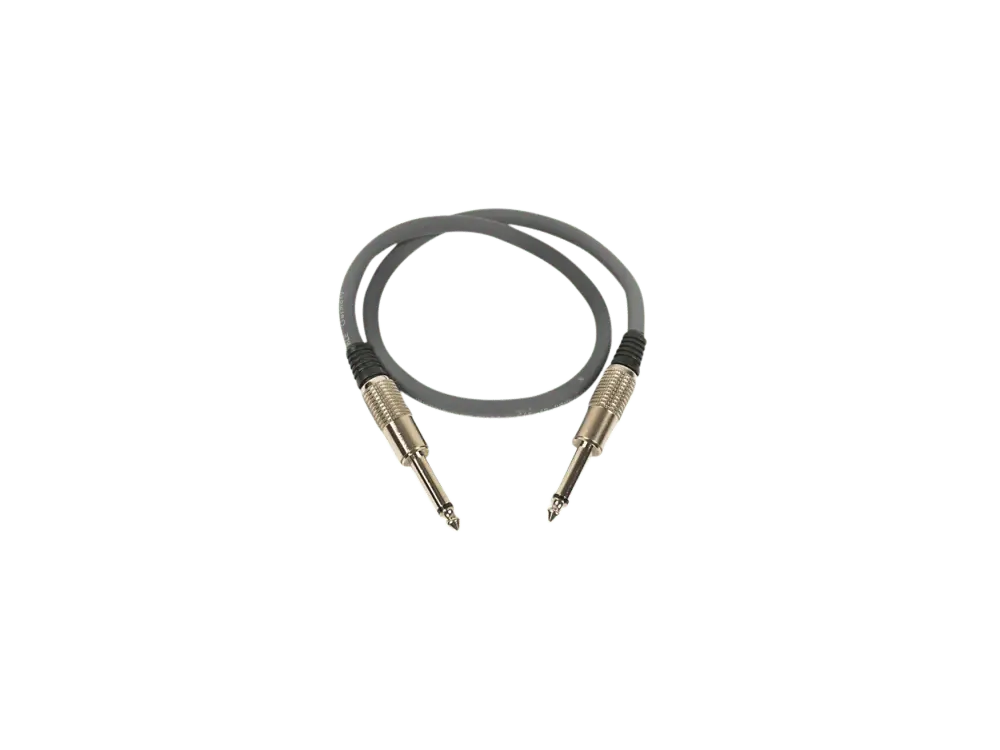

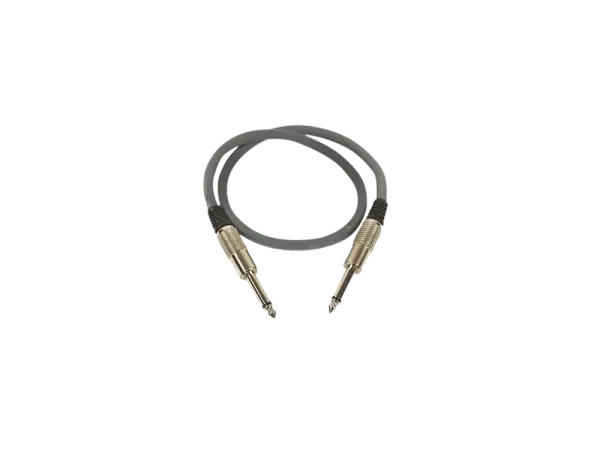

Lautsprecherkabel Klinke-Klinke, 0,5 m

Der Liverpool 1275 bietet den klassischen britischen Rocksound der 80er Jahre wieder. Ein komplexer, dicker und vokaler Mitteltonbereich schneidet durch das obere Register, während ein schönes, volles Grunzen in den unteren Mitten die warmen, kräftigen und straffen Bässe vervollständigt. Die Höhen sind zwar klar, offen und artikuliert, bleiben aber dennoch warm und ohrenfreundlich.

Spezifizierung:

• Nennimpedanz (Z): 8 Ohm
• Nennleistung IEC268-5: 75 Watt
• Empfindlichkeit (@1W/1 m): 100 dB/SPL
• Frequenzbereich: 75 - 5000 Hz
• Resonanzfrequenz (Fs): 83 Hz
• Schwingspulendurchmesser: 1,75"

Files:

• Datasheet

Die Lautsprecher der "Punch Sound"-Serie bieten eine hohe Dynamik und ein sehr schnelles Ansprechverhalten, das dem Spieler einen äußerst soliden Bass-Sound liefert.
Ausgestattet mit Ferritmagneten und Stahlkörben sind sie ideal für klassische Musikstile, bei denen es auf einen sauberen, straffen und klaren Klang ankommt.

Specifications

• Nominal Diameter: 209 mm / 8 in
• Nominal Impedance: 8 Ω
• Rated Power AES: 150 W
• Continuos Program Power: 300 W
• Sensitivity @ 1W/1m: 95.0 dB
• Voice Coil Diameter: 50 mm (2")
• Voice Coil Winding Depth: 11 mm
• Magnetic Gap Depth: 8 mm
• Flux Density: 1.10 T
• Magnet Weight: 1100 g
• Net Weight: 3.1 Kg
• Magnet Type: Ferrite
• Basket Material: Pressed Sheet Steel
• Voice Coil Winding Material: Copper
• Voice Coil Former Material: Kapton
• Cone Material: Paper
• Cone Treatment: No
• Surround Material: Treated Cloth
• Dust Dome Material: Solid Paper

Thiele & Small Parameters

• Re: 6.08 Ω
• Qms: 3.61
• Qts: 0.33
• Cms: 203 µm/N
• Vas: 13.1 l
• X max: +/- 3.1 mm
• N: 1.45 %
• Fs: 74.7 Hz
• Qes: 0.36
• Mms: 22.4 g
• Bxl: 13.29 Tm
• Sd: 213.8 cm²
• X var: +/- 6.6 mm
• Le (1KHz): 0.71 mH

Es ist schwierig dem Klang eines G12H Lautsprechers zu entkommen. Beim Anhören von fast jeder Hendrix Aufnahme ist die Chance groß, dass man ein ganzes Stack dieser Lautsprecher hört.

Diese möglichst nah am Original orientierten Nachbildungen fangen die Magie der Gitarren-Sounds der späten 60er Jahre ein. Der Celestion Heritage Series G12H (55) Lautsprecher verwendet die 55C/S „Bass“ Lautsprechermembrane. Diese Modell ist bekannt für satten, cremigen Sound mit einem tiefen Bassfundament, einem komplexen Mittenspektrum und feine, detailreiche Höhen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 30Wrms
• Nominal impedance: Available 8Ω or 15Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Ceramic
• Magnet weight:50oz, 1.42kg
• Frequency range: 55-5000Hz
• Resonance frequency, Fs: 55Hz
• DC resistance, Re: 6.53Ω and 12.11Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.6", 168mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.3", 135mm
• Unit weight: 10.4lb, 4.7kg

Ursprünglich in den späten 70er Jahren entwickelt, unter der Verwendung von moderneren Materialien und Fertigungstechniken für eine höhere Belastbarkeit, wird der G12-65 oft als einer der besten Lautsprecher zum Einsatz in einer 4x12 bezeichnet. In den frühen 80er Jahren wurde der G12-65 durch seine schnelle Ansprache und seinem strammen Bassbereich einer der Lieblings-Lautsprecher Bei Hardrock-Gitarristen. Die präzise abgestimmten Mitten und knackig definierten Höhen tragen ihren Teil zu einem aggressiven Crunch-Sound bei, der sich schlagkräftig im Mix durchsetzt. Die warmen und detailreichen Mitten geben einzelnen Noten die nötige Tiefe.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 65Wrms
• Nominal impedance :Available 8Ω or 15Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range:80-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: Available 6.9Ω or 11.8Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.7", 145mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.0", 128mm
• Unit weight: 7.7lb, 3.5kg

Der neue G10 Creamback packt alles was Gitarristen am 12" Pendant lieben in ein kleines 10" Format. Der Lautsprecher wird von Hand in England gefertigt, mit den gleichen Methoden und Materialien, welche auch beim 12" Modell zum Einsatz kommen. Der G10 Creamback hat einen Keramik-Magneten und kann bis zu 45 Watt verkraften. Sein Grundton ist warm, ausdrucksstark und ausgewogen, mit dem typischen Punch und der typischen Dynamik eines 10 Zöllers.

General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 45W Nominal
• Impedance: 8Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 14oz
• Frequency range: 95-5500Hz
• Resonance frequency, Fs: 98Hz
• DC resistance, Re: 6.4Ω

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.0", 254mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.25 x 0.43", 6.5 x 11mm Ø
• Mounting slot PCD: 9.6", 245mm
• Number of mounting slots: 8
• Overall depth: 4.0", 102mm
• Unit weight: 3.5lb, 1.6kg

Der Invader 50 hat den gleichen Klangcharakter wie der beliebte WGS "Green Beret", jedoch mit einem weicheren und runderen Höhenanteil. Durch die größere Schwingspule kann der WGS Invader 50 auch an leistungsstärkeren Verstärkern betrieben werden als der Green Beret oder der Celestion Greenback o.ä..

Thiele-Small Parameters

• Resonant Frequency (Fs): 82.67 Hz
• DC Resistance (Re): 7.83 Ohm
• Coil Inductance (Le): 0.34 mH
• Mechanical Q (Qms): 10.73
• Electromagnetic Q (Qes):0.81
• Total Q (Qts): 0.76
• Compliance Equiv. Vol. (Vas): 24.13 cu ft
• Mech. Compliance of Susp. (Cms):0.13 mm/N
• BL Product (BL): 12.08 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.20 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.03 db

The 12” high power Reaper HP™ is designed to go where the 30 watt version couldn't. If you want a good clean tone with just the right amount of breakup at medium-high volume, then this is your speaker. This 50 watt version is both warmer and more powerful than the 30 watt version.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 101.9 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 8.613
• Electromagnetic Q (Qes): 0.7235
• Total Q (Qts): 0.6674
• Compliance Equiv. Vol. (Vas): 1.384 cu ft
• Mech. Compliance of Susp. (Cms): 87.6 mm/N
• BL Product (BL): 13.76 T-M
• Diaphragm Mass Inc. Airload (Mms): 27.8476 grams
• Surface Area of Cone (Sd): 558.645 cm squared
• Sound Pressure Level (spl): 99.42 db

Die Lautsprecher der "Punch Sound"-Serie bieten eine hohe Dynamik und ein sehr schnelles Ansprechverhalten, das dem Spieler einen äußerst soliden Bass-Sound liefert.
Ausgestattet mit Ferritmagneten und Stahlkörben sind sie ideal für klassische Musikstile, bei denen es auf einen sauberen, straffen und klaren Klang ankommt.

Specifications

• Nominal Diameter 266mm (10")
• Nominal Impedance 8Ω
• Rated Power AES 150W
• Continuous Program Power 300W
• Sensitivity @ 1W/1m 96.0dB
• Voice Coil Diameter 50mm (2")
• Voice Coil Winding Depth 11mm
• Magnetic Gap Depth 8mm
• Flux Density 1.20T
• Magnet Weight 1100g
• Net Weight 3.5kg

Thiele & Small Parameters

• Re 6.10Ω
• Fs 55.0Hz
• Qms 5.93
• Qes 0.35
• Qts 0.33
• Mms 30.7g
• Cms 276μm/N
• Bxl 13.48Tm
• Vas 42.6l
• Sd 330.1cm2
• X max +/-2.4mm
• X var +/-3.5mm
• η0 1.87%
• Le (1kHz) 0.85mH

Der G12 C/S hat einen amerikanischen Grundcharater, aber mit etwas lebhafteren Höhen. Er basiert auf dem G12C, wird aber mit einer glatten Membran, einer Kalotte aus Filz und mit leichtem Treatment gefertigt. Konzipiert für Verstärker mit klassische-amerikanischem Clean-Sound.

Thiele-Small Parameters

• Resonant Frequency (Fs): 95.68 Hz
• DC Resistance (Re): 7.47 Ohm
• Coil Inductance (Le): 0.28 mH
• Mechanical Q (Qms): 14.56
• Electromagnetic Q (Qes): 0.73
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 19.70 cu ft
• Mech. Compliance of Susp. (Cms): 0.10 mm/N
• BL Product (BL): 12.83 T-M
• Diaphragm Mass Inc. Airload (Mms): 26.70 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.54 db

Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

Ausgewogenheit, Kraft, Fülle und Klarheit stehen bei diesem Lautsprecher im Vordergrund. Die Mitten sind ausgewogen, die Höhen offen und luftig und die Bässe straffen, soliden und reaktionsschnellen und runden den Klang ab. Sie bilden zudem ein perfektes Gleichgewicht zu den Details in den Höhen. Ein sehr musikalischer Lautsprecher, der für den allseits beliebten Deluxe Reverb optimiert wurde, aber überall dort eingesetzt werden kann, wo ein rein "amerikanischer" Ton gewünscht wird.


Spezifizierung:

• Nennimpedanz(Z): 8 Ohm
• Nennleistung IEC268-5: 75 Watt
• Empfindlichkeit(@1W/1 m): 100 dB/SPL
• Frequenzbereich (FS): 80 - 5000 Hz
• Resonanzfrequenz (Fs): 93 Hz
• Schwingspulendurchmesser: 1,75"

Dateien:

• Datasheet

Zahlreiche Demos zu den ToneSpeak Lautsprecher unter https://www.tonespeak.com/demos

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db



Der Celestion G12H ist nach wie vor beliebt bei Gitarristen, welche die klassischen Sounds der 60er und 70er reproduzieren wollen. Mit einem satten und aggressiven Bassfundament, kräftigen Tief-Mitten gepaart mit aggressiven Hoch-Mitten und Höhen setzt er sich in jedem Mix durch. Ob als einzelner Lautsprecher oder als Quartett setzt er sich selbst bei Bühnenlautstärke durch.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 30Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 50oz, 1.42kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: 6.7Ω and 13.1Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.1", 156mm
• Mounting slot dimensions: 0.31",7.9mmØ
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.3", 135mm
• Unit weight: 10.4lb, 4.7kg

Der neue G10 Creamback packt alles was Gitarristen am 12" Pendant lieben in ein kleines 10" Format. Der Lautsprecher wird von Hand in England gefertigt, mit den gleichen Methoden und Materialien, welche auch beim 12" Modell zum Einsatz kommen. Der G10 Creamback hat einen Keramik-Magneten und kann bis zu 45 Watt verkraften. Sein Grundton ist warm, ausdrucksstark und ausgewogen, mit dem typischen Punch und der typischen Dynamik eines 10 Zöllers.

General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 45W Nominal
• Impedance: 16Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 14oz
• Frequency range: 95-5500Hz
• Resonance frequency, Fs: 98Hz
• DC resistance, Re: 12,05Ω

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.0", 254mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.25 x 0.43", 6.5 x 11mm Ø
• Mounting slot PCD: 9.6", 245mm
• Number of mounting slots: 8
• Overall depth: 4.0", 102mm
• Unit weight: 3.5lb, 1.6kg

Dieser Lautsprecher hat eine ganz eigene Persönlichkeit, mit einer Ausgewogenheit in allen Tonlagen sowie einer vielfältigen und reichen harmonischen Komplexität. Gute Durchsetzungskraft und Definition in den Bässen ohne dabei matschig zu klingen, ein warmer, kehliger und breiter Mitteltonbereich und eine schöne Körnung mit aufsteigender Artikulation in den Höhen zeichnen diesen Lautsprecher aus.

Spezifizierung:

• Nennimpedanz(Z): 16 Ohm
• Nennleistung IEC268-5: 75 Watt
• Empfindlichkeit(@1W/1 m): 100 dB/SPL
• Frequenzbereich (FS): 80 - 5000 Hz
• Resonanzfrequenz (Fs): 93 Hz
• Schwingspulendurchmesser: 1,75"

Files:

• Datasheet



Der Neo V-Type wurde als kostengünstige und leichte Neodym-Magnet Version sowohl für Hersteller als auch für Nachrüstungen entwickelt, ohne Kompromisse beim Klang einzugehen.

Dieser gut klingende Lautsprecher hat eine hervorragend ausbalancierte Klangsignatur, die ihrem Ton eine sehr natürliche Musikalität verleiht. Clean-Sounds haben genau die richtige Mischung an Ober- und Mitteltönen für einen glockigen Klang. Höhere Pegel für einen knisternden Overdrive sowie einen rauen Rhytmus-Sound oder eine Extra-Definition bei Leads sind kein Problem, dank der Möglichkeiten eines Neodym-Magneten - fast schon ein wenig Magie.

Specifications

• Nominal diameter: 305mm/12in
• Power handling: 70W
• Nominal impedance: 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed Steel
• Voice coil diameter: 44mm/1.75in
• Voice coil material: Round copper
• Magnet type: Neodymium
• Frequency range: 75Hz-5000Hz
• Resonance Frequency: 75Hz

The 12” Green Beret™ guitar speaker brings crunchy cone breakup, growling bass, great headroom, and aggressive mids together better than any other 25 watt speaker. Upgrade for Celestion™ G12M Greenback™.

Unit Weight:  7.5 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 125.30 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.34 mH
• Mechanical Q (Qms): 9.52
• Electromagnetic Q (Qes): 1.35
• Total Q (Qts): 1.18
• Compliance Equiv. Vol. (Vas): 10.50 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 11.70 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.20 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.63 db

Der original G12M aus den 60ern war Celestions erster Lautsprecher, bei dem ein Keramikmagnet zur Verwendung kam und ebnete den Weg für leistungsstarke Verstärker. Er nutzt einen Magnet mittleren Gewichts um einen cremigen, warmen Sound zu erzeugen, welcher aber gleichzeitig genug Höhen hat, um sich im Bandkontext durchzusetzen. Der G12M Lautsprecher wird heutzutage oft nur „Greenback“ genannt und ist bekannt für seinen „Brown Sound“, mit einem kontrollierten und warmen Bassbereich, vollen Mitten und detailreichen Höhen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating:20Wrms
• Nominal impedance: 8Ω and 15Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.57Ω and 12.13Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.9", 150mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.1", 130mm
• Unit weight: 7.9lb, 3.6kg

Es ist schwierig dem Klang eines G12H Lautsprechers zu entkommen. Beim Anhören von fast jeder Hendrix Aufnahme ist die Chance groß, dass man ein ganzes Stack dieser Lautsprecher hört.

Diese möglichst nah am Original orientierten Nachbildungen fangen die Magie der Gitarren-Sounds der späten 60er Jahre ein. Der Celestion Heritage Series G12H (55) Lautsprecher verwendet die 55C/S „Bass“ Lautsprechermembrane. Diese Modell ist bekannt für satten, cremigen Sound mit einem tiefen Bassfundament, einem komplexen Mittenspektrum und feine, detailreiche Höhen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 30Wrms
• Nominal impedance: Available 8Ω or 15Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Ceramic
• Magnet weight:50oz, 1.42kg
• Frequency range: 55-5000Hz
• Resonance frequency, Fs: 55Hz
• DC resistance, Re: 6.53Ω and 12.11Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.6", 168mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.3", 135mm
• Unit weight: 10.4lb, 4.7kg

Der 12" BlackHawk™ Alnico-Lautsprecher ist endlich da! Jetzt kann Dein Amp richtig rocken. Dieser Gitarrenlautsprecher verleiht Deinem Verstärker unverfälschte Höhen, straffe Mitten und genau die richtige Menge an Wärme und Tiefen. Dieser Lautsprecher ist die 50-Watt-Version des 12" Black & Blue Alnicon und hat mehr Tiefbass als ihr 15-Watt-Cousin. Dieser Lautsprecher ist das perfekte Upgrade für Deinen VOX™ AC30 oder als Ersatz für den Celestion™ Gold™.

Anmerkung: die Namensgebung ist etwas ungünstig, denn der Unterschied zum Blackhawk HP ist deutlich. Richtiger wäre die Bezeichnung "WGS Black & Blue HP", also die 50 Watt Version des WGS Black&Blue bzw. Celestion Blue.

Mounting Information

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 110.42 Hz
• DC Resistance (Re): 7.98 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 14.62
• Electromagnetic Q (Qes): 1.06
• Total Q (Qts): 0.98
• Compliance Equiv. Vol. (Vas): 13.30 cu ft
• Mech. Compliance of Susp. (Cms): .07 mm/N
• BL Product (BL): 12.42 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.69 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 100.08 db

Knopf im Marshall Stil, Gold

• Material: Phenolic
• Achse: 6 - 6,4 mm
• Größe: 19,5 x 15,3 mm
• Befestigung: Schraube, Innensechskant

Cliff 1160 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

Dateien

• Datenblatt

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Loch-Abdeckkappe mit konvexem Kopf, der zum Rand zu einer dünnen Kante ausläuft.

• Material: Polyamid
• Farbe: schwarz
• Wandstärke: max. 3.2 mm
• Montageloch-Durchmesser: 19,1 mm
• Kopfdurchmesser: 23,4 mm
• Gesamtlänge der Abdeckung: 10,3 mm
• Betriebstemperatur: max. +105 °C

• Federn: 2
• Delay Typ: Lang
• Größe: Lang
• Ersatztyp: Fender Hot Rod Deluxe / DeVille

• Polanzahl: 2
• Kabeldurchmesser: 4 - 7 mm
• Kontakte: vergoldet
• Anschlussart: Lötkontakte
• Farbe: schwarz, silber
• Gehäuse: Zinkguss
• Länge: 40,4 mm
• Durchmesser: 33,8 x 20,7 mm

• Federn: 3
• Delay Typ: Lang
• Größe: Kurz
• Eingang Impedanz: 1925 Ohm, isoliert
• Ausgang Impedanz: 2575 Ohm, geerdet
• Horizontal, offene Seite nach unten
• Accutronics by Accu-Bell, Made in Korea
