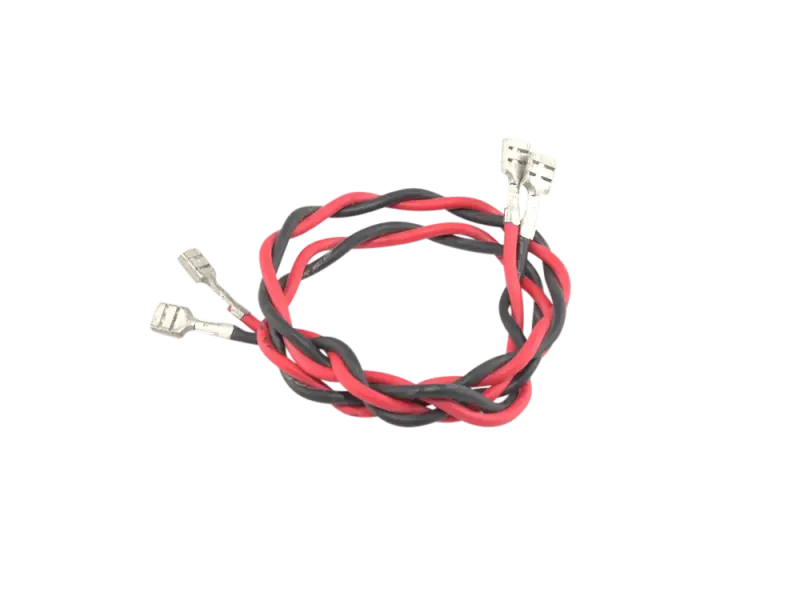

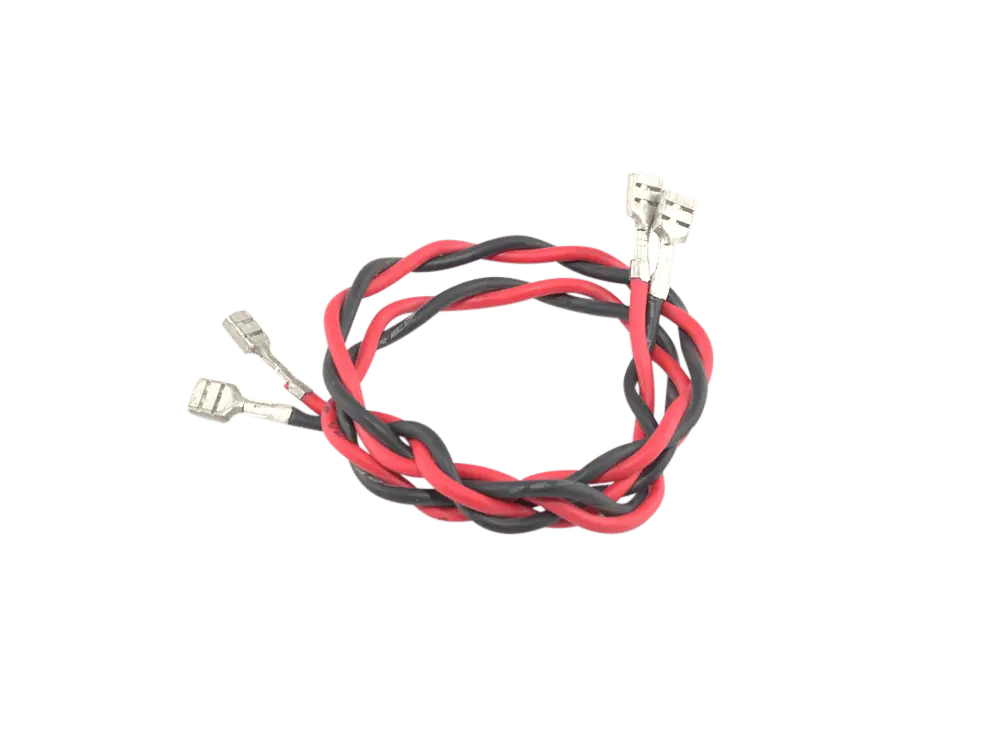

Kabelsatz für Lautsprecher, Querverbindung 50 cm

Vintage American Ceramic Guitar Lautsprecher
12" Lautsprecher mit gesäumter Membran und großem Keramikmagneten, Upgrade und Ersatz für Jensen C12N

• Magnet: großer Keramikmagnet
• Leistung: 50 W
• Empfindlichkeit: 99,5 dB
• Gewicht: 3,4 kgs
• VC Durchmesser: 1.5″
• 8 Ohm

Der neue G10 Creamback packt alles was Gitarristen am 12" Pendant lieben in ein kleines 10" Format. Der Lautsprecher wird von Hand in England gefertigt, mit den gleichen Methoden und Materialien, welche auch beim 12" Modell zum Einsatz kommen. Der G10 Creamback hat einen Keramik-Magneten und kann bis zu 45 Watt verkraften. Sein Grundton ist warm, ausdrucksstark und ausgewogen, mit dem typischen Punch und der typischen Dynamik eines 10 Zöllers.

General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 45W Nominal
• Impedance: 16Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 14oz
• Frequency range: 95-5500Hz
• Resonance frequency, Fs: 98Hz
• DC resistance, Re: 12,05Ω

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.0", 254mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.25 x 0.43", 6.5 x 11mm Ø
• Mounting slot PCD: 9.6", 245mm
• Number of mounting slots: 8
• Overall depth: 4.0", 102mm
• Unit weight: 3.5lb, 1.6kg

Vintage American Ceramic Guitar Lautsprecher
10" Lautsprecher mit gerippter Membran und großem Keramikmagneten, Ersatz für Jensen C10N.

• Magnet: Keramik groß
• Leistung: 50 W
• Empfindlichkeit: 99 dB
• Gewicht: 3,17 kgs
• VC Durchmesser: 1.5″
• 4 Ohm

Ähnlich wie der Jupiter 10LC, aber mit weniger Leistung und einem etwas weicheren Klang mit mehr Brillanz in den Höhen.
Ursprünglich für Studio- und Heimanwendungen entwickelt, erfreut sich der M10C immer größerer Beliebtheit als idealer Ersatz für den originalen Jensen C10N, der vor 50 Jahren produziert wurde. Die verwendete Standard-Schwingspule verleiht dem M10C eine stärkere 3D-Präsenz im Vergleich zu ursprünglich verbauten Papierschwingspule.

Technische Daten:

• Belastbarkeit: 50W
• Empfindlichkeit: 97 dB
• Schwingspulendurchmesser: 1,5"
• Magnet: Keramik - 35oz
• Gewicht: 7lbs / 3,17 kg

Abmessungen:

• Durchmesser: 10 3/16" / 258 mm
• Tiefe der hinteren Halterung: 4 1/4:
• Durchmesser der Ausschnittöffnung: 9"
• Befestigungslöcher: 1/4"
• Anzahl der Befestigungslöcher: 8
• Durchmesser des Befestigungslochkreises: 9 3/4"

Der V-Type kombiniert alte und neue Herstellungstechniken und liefert einen modernen vintage-orientierten Klang für jede Musikrichtung. Im Clean-Breich liefert er einen ausgeglichenen Frequenzgang von den Tiefen bis zu den Höhen, mit genau der richtigen Menge an Hochmitten und Präsenz in den Höhen um dem Sound Klarheit und Definition zu geben. Wird er gefordert liefert er raue Rocktöne mit viel Wärme in den Mitten um Single-Notes genug Kraft und Substanz zu geben.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 70Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 31oz, 0.88Kg
• Frequency range: 70-5000 Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 7.3Ω or 12.9Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.3”, 134mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 4.84”, 123mm
• Unit weight: 7.2lb, 3.3kg

Tube-Town's Review

The Celestion V-Type sounds like a Vintage 30 with a touch of Greenback. Does anybody really need this? We think so, because the V-type has some clear advantages over the Vintage 30.
The biggest complaint about the Vintage 30 it the strong mid peak, which is nearly linear at 100dB between 450 - 1300 Hz. The V-Type also has a mid peak, but it starts later, around 600 Hz, and drops off sharply after 1kHz, which gives it a significantly smoother, less cluttered sound.
The V-Type also weighs quite a bit less than the Vintage 30. Your back will be grateful, and combo owners will be particularly happy.
The weight reduction follows from the use of a smaller magnet. The smaller magnet has the additional advantage that it can now be used in combos in which the magnet of a Vintage 30 would come in contact with the tubes or transformers. The V-Type also handles 10 watts more, which allows greater headroom, and is particularly useful with 50-watt amps.
Finally, the V-Type is considerably less expensive than the Vintage 30, for which your wallet will thank you.
All in all, we have to ask if the Vintage 30 is even necessary any more, as the V-Type is, to our taste, a better speaker and highly recommended as a direct replacement.

Vintage American Ceramic Guitar Lautsprecher
10" Lautsprecher mit gerippter Membran und großem Keramikmagneten, Ersatz für Jensen C10N.

• Magnet: Keramik groß
• Leistung: 50 W
• Empfindlichkeit: 99 dB
• Gewicht: 3,17 kgs
• VC Durchmesser: 1.5″
• 8 Ohm

Der 10-Zoll-Lautsprecher, der denkt, er sei ein 12-Zöller. Der Celestion Greenback 10“ wurde entwickelt, um den legendären Klang der "Celestion 10s" aus den 70ern einzufangen. Er bietet einen für 10“-Lautsprecher untypischen vollen und satten Klang im Bassbereich mit cremigen Mitten und weichen Höhen.

Angetestet von Tube-Town: Der Celestion 10” Greenback kann zwar nicht ganz das Klangspektrum seines großen Bruders bieten - was physikalisch natürlich auch nicht möglich ist - aber er überzeugt dennoch mit einem vollen Sound, der in den Höhen etwas zurückhaltender ist als der 12” Greenback, wodurch er in den Höhen runder und weicher wirkt, auch bei gesteigerter Übersteuerung im Sound.
Alles in allem ist der Celestion 10” Greenback ein echter Rock- und Blues-Speaker, den wir in offenen Boxen oder Combos einsetzen würden, um das Maximum aus dem Lautsprecher herauszuholen. Keine zu kleinen geschlossenen Boxen verwenden, denn der Lautsprecher muss atmen, ansonsten geht der "British Touch", den der Lautsprecher hat, verloren. Durch die 30-Watt-Leistung hat der Lautsprecher zudem ein gutes Stück mehr Reserven als der 12” Greenback, was ihn ein Stück flexibler im Einsatz macht als das Original.

Allgemeine Spezifikationen

• Nomineller Durchmesser: 10", 254mm
• Leistung: 30Wrms
• Nominale Impedanz: Erhältlich in 8Ω oder 16Ω
• Sensitivität: 95dB
• Chassis-Typ: Geprägter Stahl
• Durchmesser der Schwingspule: 1.75", 44.5mm
• Material der Schwingspule: Rundes Kupfer
• Magnet-Typ: Keramik
• Magnet-Gewicht: 14oz
• Frequenzbereich: 95-5500Hz
• Resonanzfrequenz, Fs: 98Hz
• DC-Widerstand, Re: Erhältlich in 6.4Ω oder 12.05Ω

• Ausschnitt-Durchmesser: 9.0", 229mm
• Durchmesser: 10.0", 254mm
• Durchmesser der Magnetstruktur: 4.9", 124mm
• Abmessungen der Montageschlitze: 0.25 x 0.43", 6.5 x 11mm Ø
• Montageschlitz PCD: 9.6", 245mm
• Anzahl der Montageschlitze: 4
• Gesamttiefe: 4.0", 102mm
• Gewicht: 3.5lb, 1.6kg

• Mono Terminal mit Parallelweiterführung für eine zweite Box
• Flachstecker Kabelschuh für Lautsprecheranschluss

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db

Mit einer monströsen Nennleistung von 250 Watt liefert der Copperback eine unvergleichliches Dynamik, enorm viel Headroom sowie eine hohe Anschlagdynamik ohne dass dabei das charakteristische Aufbrechen der Membran, welche typisch für Celestion-Lautsprecher ist, verloren geht. Und das alles bei einem Gewicht von nur 2,3 kg.

Der Copperback liefert definitiv nicht der "braune Sound", aber für diejenigen, die mehr Transparenz und weniger Intensität in den Mitten wünschen holt der Copperback das Beste aus deinem Verstärker und Spiel ohne zusätzliche Färbung heraus.
Das einzigartige Ansprechverhalten des Lautsprechers bietet ein straffes Fundament, neutrale Low-Mids, eine klare und offene Upper-Mid-Definition
und gut kontrollierte Höhen, was bedeutet, dass Du mit einem einfachen Dreh am Drive-Regler von schimmernden glockenähnlichen Cleans zu flötenden High Gain wechseln kannst.


General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 250W
• Nominal impedance 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 2.5", 63mm
• Voice coil material: Round copper
• Magnet type: Neodymium
• Frequency range: 70-5500Hz
• Resonance frequency, Fs: 55Hz

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 4.9", 125mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 5", 127mm
• Unit weight: 5.5lb, 2.6kg

Der Celestion Gold baut auf der Plattform des Celestion Blue auf und ist ein leistungsstärkerer Gitarrenlautsprecher mit AlNiCo-Magnet, der die unverwechselbare Klangcharakteristik eines "gut eingespielten" Celestion Blue nachbildet. Im Laufe der Zeit werden die hohen Frequenzen des Celestion Blue weicher und weniger kreidig, da die Membran flexibler wird - eine sehr gefragte Eigenschaft, die der Gold direkt nach dem Auspacken aufweist.

Der Gold-Sound zeichnet sich von Anfang an durch eine zusätzliche Wärme und Komplexität im Mitteltonbereich aus, die in Verbindung mit den klassischen AlNiCo-Qualitäten eines entspannten, abgerundeten Tiefbasses und brillanten, glockenähnlichen Höhen riesige Rhythmus-Voicings und satte Vocal-Lead-Sounds liefert. Der Gold ist ein sehr ausdrucksstarker und flexibler Lautsprecher, der Gitarristen ein noch nie dagewesenes Maß an dynamischer Kontrolle bietet.

Specifications

• Nominal diameter 305mm / 12in
• Power rating 50W
• Rated impedance 8Ω or 15Ω
• Sensitivity 100dB
• Chassis type Pressed steel
• Magnet type Alnico
• Voice coil diameter 1.75in / 44.5mm
• Voice coil material Round copper
• Frequency range 75-5000Hz
• Resonance frequency, Fs 75Hz
• DC resistance, Re 6.4Ω or 11.8Ω

Mounting Information

• Cut-out diameter 283mm / 11.1in
• Diameter 309mm / 12.2in
• Magnet structure diameter 128mm / 5.0in
• Mounting hole dimensions 7.9mm / 0.31in Ø
• Mounting hole PCD 297mm / 11.7in
• Number of mounting holes 4
• Chassis depth (inc gasket) 92mm / 3.63in
• Magnet depth 73mm / 2.87in
• Overall depth 165mm / 6.5in
• Unit weight 4.2kg / 9.3lb

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

Aktuelles Modell aus englischer Produktion !

In den 80er Jahren wurde eine neue Generation an Hard Rock Gitarristen bekannt. Um das Verlangen dieser Gitarristen mit ihren oft getunten Verstärkern zu befriedigen, entwickelte Celestion einen neuen Lautsprecher, welcher viel mehr Leistung verkraften konnte als die bisher üblichen Lautsprecher.
Der Vintage 30 liefert extrem detailreiche und komplexe Obertöne, warme Bässe, volle Mitten und sehr detailreiche Höhen. Sein Klang wurde auf tausenden Aufnahmen namhafter Gitarristen und Bands aus unterschiedlichen Stilrichtungen eingefangen, unter anderem von z.B. Slash, Steve Stevens und Peter Frampton.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 60Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 50oz, 1.42kg
• Frequency range: 70-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 7.3Ω or 12.9Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.1", 156mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.3", 135mm
• Unit weight: 10.4lb, 4.7kg

12" Ceramic Lautsprecher mit 30 oz Antrieb und "Seamed Cone". Der G12C ist vergleichbar mit dem Jensen C12N hat aber mehr Wärme und Tiefe im Klang.

Thiele-Small Parameters

• Resonant Frequency (Fs): 134.10 Hz
• DC Resistance (Re): 7.71 Ohm
• Coil Inductance (Le): 0.30 mH
• Mechanical Q (Qms): 18.33
• Electromagnetic Q (Qes): 1.43
• Total Q (Qts): 1.33
• Compliance Equiv. Vol. (Vas): 8.76 cu ft
• Mech. Compliance of Susp. (Cms): 0.05 mm/N
• BL Product (BL): 11.80 T-M
• Diaphragm Mass Inc. Airload (Mms): 30.58 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.48 db

Die 40 Watt Version des Jensen Blackbird hat im Vergleich zur 100 Watt Version etwas gedämpftere Höhen wodurch er sich nicht nur für knackige Clean-Sounds sondern auch gut für crunchige Leads eignet.

Gene: Blues, Jazz, Rock'n Roll, Rockabilly

Technische Daten:

• Größe: 12"
• Impedanz: 8 Ohm
• Leistung (RMS): 40 W
• Sensitivity @ 1 W, 1 m: 96 dB
• Resonanz Frequenz  fs: 93,2 Hz

Thiele/Small Parameter (8 Ohm Version)

• Re: 5.9 Ω
• Fs: 93.2 Hz
• Qms: 14.29
• Mms: 28.7 g
• Qts: 1.36
• Bxl: 8.20 Tm
• Cms: 102 µm/N
• Sd: 490.9 cm²
• Vas: 34.6 l
• Le (1kHz): 0.40 mH

In den späten 60ern wurde der G12H durch das Montieren eines Magneten des H-Typs (heavy) auf dem Chassis eines G12M Lautsprechers erschaffen. Das Ergebnis war ein Lautsprecher mit höherer Belastbarkeit und einem unterschiedlichen Klangcharakter: ein strammer Bass und betonte Höhen.

Celstion hat einen H-Typ Magneten mit dem G12M-65 kombiniert um den typischen Sound eines G12Hs mit der Belastbarkeit eines Creambacks zu erreichen. Das Ergebnis ist der G12H-75. Der G12H-75 verkraftet 75 Watt mit Leichtigkeit mit dem unverwechselbaren Klang eines klassischen G12H Lautsprechers. Der Bassbereich ist strammer als beim G12M-65 Creamback und die Höhen sind schlagfertiger und dynamischer. Der H Magnet liefert ein sattes Fundament und lässt Einzelnoten dicker klingen, was besonders Leadgitarristen erfreuen wird. Ein massiver Klang lässt sich durch das Bestücken einer 4x12 mit dem G12H-75 erreichen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 75W
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Ceramic
• Magnet weight: 50oz, 1.42kg
• Frequency range: 70-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.37Ω and 12.5Ω
• Voice coil former material: Round copper

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.6", 168mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 5.4", 138mm
• Unit weight: 10.4lb, 4.7kg

12" Gitarrenlautsprecher mit gerippter Membran sowie großem Keramikmagneten, Ersatz für den C12N.
Ähnlich wie der Jupiter 12LC, aber mit etwas weniger Endlautsärke und einem etwas weicheren Klang sowie mehr Brillanz in den Höhen.

Technische Daten:

• Belastbarkeit: 50W
• Empfindlichkeit: 97 dB
• Schwingspulendurchmesser: 1,5"
• Magnet: Keramik - 35oz
• Gewicht: 9lbs / 4,1 Kg
• Schwingspule aus Papier

Abmessungen:

• Durchmesser: 12 1/4" / 311 mm
• Tiefe hintere Halterung: 5 1/16"
• Durchmesser der Aussparung". 11"
• Befestigungslöcher: 1/4"
• Anzahl der Befestigungslöcher: 8
• Kreisdurchmesser der Befestigungslöcher: 11 3/4"

Der G12M Greenback wurde über die Jahre weiterentwickelt, bleibt aber nach wie vor seinen Wurzeln treu. Angus Young vertraut diesem Lautsprecher seit den Anfangstagen von AC/DC. Dieses Modell bietet ein erweitertetes Mittenspektrum und weiche Höhen. Daraus resultiert ein vorwärtstreibender und schlagkräftiger Klang bei Akkorden und ein schneidender Sound zum Solieren, ohne „Fizz“. Der G12M eignet sich hervorragend um Overdrive und Definition bei modernen High-Gain Amps hinzuzufügen.
Diese Lautsprecher sind Made in UK.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 25Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 6.7Ω or 13.1Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.9", 150mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.1", 130mm
• Unit weight: 7.9lb, 3.6kg

Rundes Anschlussterminal für eine Klinkenbuchse 6,3 mm

• aus Metall
• schwarz pulverbeschichtet
• inkl. 3 Holzschrauben, schwarz

Loch-Abdeckkappe mit konvexem Kopf, der zum Rand zu einer dünnen Kante ausläuft.

• Material: Polyamid
• Farbe:schwarz
• Wandstärke: max. 3.2 mm
• Montageloch-Durchmesser: 9,5 mm
• Kopfdurchmesser: 11,9 mm
• Gesamtlänge der Abdeckung: 10,3 mm
• Betriebstemperatur: max. +105 °C

Cliff 1298 Klinkenbuchse, Vintage Stil

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

Dateien

• Datenblatt

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023b)
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 16 x Schrauben, Flachkopf, schwarz

Keder / Piping aus PVC für Schallwände und Gehäusefronten

• Größe 5 x 14 mm
• 4 m Stück

Einbauschale für 4 x 6,3 mm Klinkenbuchsen

• Material: 1,2 mm Stahl, schwarz pulverbeschichtet.
• Ausschnitt 78 x 88  mm
• Befestigungslöcher Ø 10 mm
• Gewicht: 125g

The 12” high power Reaper HP™ is designed to go where the 30 watt version couldn't. If you want a good clean tone with just the right amount of breakup at medium-high volume, then this is your speaker. This 50 watt version is both warmer and more powerful than the 30 watt version.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 101.9 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 8.613
• Electromagnetic Q (Qes): 0.7235
• Total Q (Qts): 0.6674
• Compliance Equiv. Vol. (Vas): 1.384 cu ft
• Mech. Compliance of Susp. (Cms): 87.6 mm/N
• BL Product (BL): 13.76 T-M
• Diaphragm Mass Inc. Airload (Mms): 27.8476 grams
• Surface Area of Cone (Sd): 558.645 cm squared
• Sound Pressure Level (spl): 99.42 db

Der 12" BlackHawk™ Alnico-Lautsprecher ist endlich da! Jetzt kann Dein Amp richtig rocken. Dieser Gitarrenlautsprecher verleiht Deinem Verstärker unverfälschte Höhen, straffe Mitten und genau die richtige Menge an Wärme und Tiefen. Dieser Lautsprecher ist die 50-Watt-Version des 12" Black & Blue Alnicon und hat mehr Tiefbass als ihr 15-Watt-Cousin. Dieser Lautsprecher ist das perfekte Upgrade für Deinen VOX™ AC30 oder als Ersatz für den Celestion™ Gold™.

Anmerkung: die Namensgebung ist etwas ungünstig, denn der Unterschied zum Blackhawk HP ist deutlich. Richtiger wäre die Bezeichnung "WGS Black & Blue HP", also die 50 Watt Version des WGS Black&Blue bzw. Celestion Blue.

Mounting Information

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 110.42 Hz
• DC Resistance (Re): 7.98 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 14.62
• Electromagnetic Q (Qes): 1.06
• Total Q (Qts): 0.98
• Compliance Equiv. Vol. (Vas): 13.30 cu ft
• Mech. Compliance of Susp. (Cms): .07 mm/N
• BL Product (BL): 12.42 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.69 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 100.08 db

• Kontakte: vergoldet
• Anschlussart: Lötkontakte
• Farbe: schwarz
• Kabeldurchmesser: 7 mm
• Gehäuse: Stahl

Universal Mono/Stereo Terminal

Bei zwei 8 Ohm Lautsprechern sind folgenden Kombinationen möglich:

• 4 Ohm mono
• 8 Ohm links + 8 Ohm rechts stereo
• 8 Ohm nur links mono
• 8 Ohm nur rechts mono
• 16 Ohm mono

Größe: ca. 110 x 103 mm
Ausschnitt: ca. 87 x 76 mm

Leitungsfarben:

• schwarz: L-
• rot: L +
• grün: R -
• weiss: R +

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Superflacher 6,3 mm Klinkenstecker, massiver Pin mit vergoldeter Spitze, Lötanschlüsse, schwarzes Metallgehäuse, 90° gewinkelt, feuchtigkeitsabweisende Isolierung, Kabel Ø 4.0 - 6.4 mm, mit Klemmzugentlastung, ideal für platzsparende Verkabelung von Effektpedalboards.

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gewinkelt
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall, extra flach
• Farbe: schwarz
• Kabelaufnahme: max 7 mm
• Hersteller: HiCon
