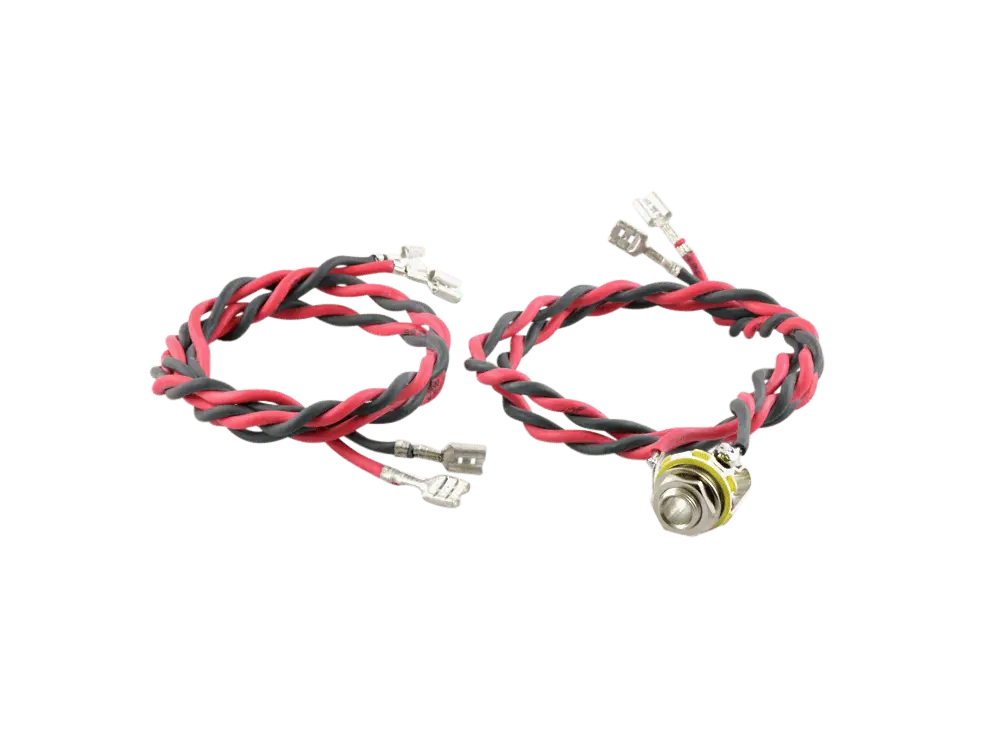

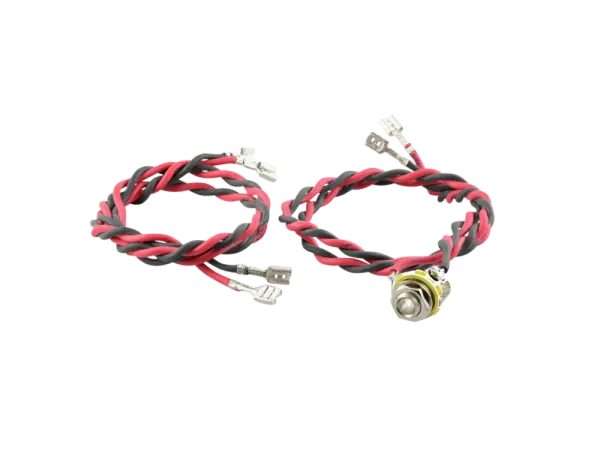

Kabelsatz für Lautsprecher / 2

Mit einer breiten Ansprache, die sich ideal für Lead- oder Rhythmusgitarre eignet, sowie einem tiefen Tonumfang für Dropped Tuning, kann der Minneapolis deinem Sound neues Leben einhauchen. Eine in Amerika hergestellte, violette Papiermembran (zu Ehren unserer Lieblingslegende) liefert einen starken und gleichmäßigen Ton für Bässe, Mitten und Höhen.
Dieses 10"-Modell bietet eine hohe Empfindlichkeit durch die Verwendung eines Hochleistungs-Ferritmagneten und der gleichen 1,75"-Schwingspule, die auch in der 12"-ToneSpeak-Serie verwendet wird. Ein perfektes Upgrade für alle, die ihrem Röhrenverstärker etwas mehr Pep verleihen wollen.

Gitarrenlautsprecher mit amerikanischem Klang

• 10" (250 mm) Stahlkorbdurchmesser
• 50 Watt, 8 Ohm, 97 dB SPL
• 1,75"-Aluminium-Schwingspule, Nomex-Spule
• In den USA hergestellte lila Papiermembran
• 35-Oz-Ferritmagnet
• Größe, nominal (Zoll & mm): 10" (250 mm)
• Form des Lautsprechers: Rund
• Lautsprecher-Typ: Gitarrenlautsprecher
• Anwendung: Musikinstrumente
• Umgebung: Innenbereich
• RoHS-konform: Ja
• Nennimpedanz (Z) (Ω): 8
• Nennleistung IEC268-5 (W): 50 Watt
• Nennimpedanz (Ω): 8
• Dauerleistung (W): 50
• Programm-Leistung (W): 100
• Frequenzbereich (Hz): 55 - 5,500
• Empfindlichkeit (dB SPL) ¹: 97
• Resonanzfrequenz (Fs) (Hz): 97
• Gleichstromwiderstand (Re) (Ω): 7.1
• Induktivität der Schwingspule (Le) (mH): 0,41
• Mechanischer Q-Faktor (Qms): 18.89
• Elektrischer Q-Faktor (Qes): 0.72
• Q-Faktor gesamt (Qts): 0.7
• Mechanischer Widerstand (Rms) (kg/s): 0,74
• Nachgiebigkeitsäquivalentes Volumen (Vas) (L): 26,2
• Nachgiebigkeit der Aufhängung (Cms) (mm/N): 0,1
• Oberfläche der Membrane (Sd) (cm²): 397.6
• Bewegte Masse (Mms) (gm): 23.83
• Höhe der Spulenwindung (mm): 10.92
• Motorkraftfaktor (BL) (T-M): 11.73
• Wirkungsgrad (η₀) (%): 3.21
• Wirkungsgrad-Bandbreiten-Produkt (EBP) (Fs/Qes): 134.58
• Korb-Typ: Gestanzter Stahl
• Anschlussgröße (mm): 5.2 x 0.5
• Durchmesser der Schwingspule (mm): 44.5
• Material des Schwingspulendrahtes: Kupferbeschichtetes Aluminium
• Material des Schwingspulenkörpers: Nomex
• Art der Wicklung der Schwingspule: Einlagig
• Magnet-Material: Ferrit
• Magnet Gewicht (g): 992.23
• Material des Konuskörpers: Papier-Verbundstoff
• Material Konus-Sicke: Papierverbundstoff
• Material der Staubkappe: Stoff

Der G12Q basiert auf der großen Popularität das G12C und zeichnet sich durch ein natürliches, vintage-ähnliches Break-Up aus ohne Einbußen bei der Klarheit des Tons.
Mit einem 20-Oz-Magneten und einer 1-Zoll-Schwingspule erzeugt der G12Q einen klassischen amerikanischen Klang und wird insbesondere für 5E3-typische Schaltungen empfohlen.

Thiele-Small Parameters

• Resonant Frequency (Fs):91.91 Hz
• DC Resistance (Re): 7.70 Ohm
• Coil Inductance (Le): 0.26 mH
• Mechanical Q (Qms): 20.75
• Electromagnetic Q (Qes): 2.64
• Total Q (Qts): 2.35
• Compliance Equiv. Vol. (Vas): 22.17 cu ft
• Mech. Compliance of Susp. (Cms): 0.12 mm/N
• BL Product (BL): 6.57 T-M
• Diaphragm Mass Inc. Airload (Mms): 25.71 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 95.92 db

Der Liverpool 1275 bietet den klassischen britischen Rocksound der 80er Jahre wieder. Ein komplexer, dicker und vokaler Mitteltonbereich schneidet durch das obere Register, während ein schönes, volles Grunzen in den unteren Mitten die warmen, kräftigen und straffen Bässe vervollständigt. Die Höhen sind zwar klar, offen und artikuliert, bleiben aber dennoch warm und ohrenfreundlich.

Spezifizierung:

• Nennimpedanz (Z): 8 Ohm
• Nennleistung IEC268-5: 75 Watt
• Empfindlichkeit (@1W/1 m): 100 dB/SPL
• Frequenzbereich: 75 - 5000 Hz
• Resonanzfrequenz (Fs): 83 Hz
• Schwingspulendurchmesser: 1,75"

Files:

• Datasheet

Hanfmembran-Lautsprecher sind sehr beliebt, um helle und raue klingenden Verstärker und Gitarren zu "zähmen". Die warme, holzige, weiche und organische Qualitäten des Materials kommen in diesem Lautsprecher besonders gut zur Geltung. Er ist voll und definiert in den Bässen, sehr natürlich in den Mitten und warm, weich und cremig in den Höhen. Obwohl ein dunklerer Ton gewünscht war, klingt der Lautsprecher dennoch nicht dumpf und undefiniert. Dieser Lautsprecher behält eine gute Klarheit und Definition und reagiert sehr gut auf den Gain-Regler. Er ist der perfekte Lautsprecher sowohl für den Blues als auch für "Country Chicken Picking".

Spezifizierung:

• Nennimpedanz(Z): 8 Ohm
• Nennleistung IEC268-5: 50 Watt
• Empfindlichkeit (@1W/1 m) 100 dB/SPL
• Frequenzbereich: 70 - 5000 Hz
• Resonanzfrequenz: 77 Hz
• Schwingspulendurchmesser: 1,75"

Files:

• Datasheet

Die Lautsprecher der "Punch Sound"-Serie bieten eine hohe Dynamik und ein sehr schnelles Ansprechverhalten, das dem Spieler einen äußerst soliden Bass-Sound liefert.
Ausgestattet mit Ferritmagneten und Stahlkörben sind sie ideal für klassische Musikstile, bei denen es auf einen sauberen, straffen und klaren Klang ankommt.

Specifications

• Nominal Diameter 266mm (10")
• Nominal Impedance 8Ω
• Rated Power AES 150W
• Continuous Program Power 300W
• Sensitivity @ 1W/1m 96.0dB
• Voice Coil Diameter 50mm (2")
• Voice Coil Winding Depth 11mm
• Magnetic Gap Depth 8mm
• Flux Density 1.20T
• Magnet Weight 1100g
• Net Weight 3.5kg

Thiele & Small Parameters

• Re 6.10Ω
• Fs 55.0Hz
• Qms 5.93
• Qes 0.35
• Qts 0.33
• Mms 30.7g
• Cms 276μm/N
• Bxl 13.48Tm
• Vas 42.6l
• Sd 330.1cm2
• X max +/-2.4mm
• X var +/-3.5mm
• η0 1.87%
• Le (1kHz) 0.85mH

Als Standard-Bestückung vieler neuen bekannten Übungskombos namhafter Hersteller ist der VT Jr jetzt auch separat als Ersatz oder Upgrade verfügbar. Der VT Jr liefert die gleiche Ausgewogenheit und Musikalität wie sein großer Bruder, der V-Type. Bei der Herstellung werden auch hier alte und neue Fertigungstechniken vereint, dadurch liefert der VT Jr. einen saftigen Tiefmitten-Punch gepaart mit einigem deutlichen "Funkeln" in den Höhen.

General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 50W
• Nominal impedance: 8Ω
• Sensitivity: 95dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 20oz
• Frequency range: 90-5500Hz
• Resonance frequency Fs: 90Hz

10"  Seamed Ribbed Membrane mit großem Keramikmagneten, Ersatz für C10N, Papierschwingspule.
Ähnlich wie der 10LC, aber mit weniger Ausgangsleistung, dafür jedoch mit einem ausgewogeneren Klang und mehr Glanz im Höhenbereich.
Ein etwas weicherer Klang, der den Headroom beibehält. Ursprünglich für den Studio- oder Heimgebrauch gedacht, behaupten viele Musiker, dass er dem originalen C10N aus den letzten 4 und 5 Jahrzehnten am nächsten kommt.
Versionen mit Papierschwingspulen sind den Originalen am ähnlichsten und verleihen einen holzigen Klang, der im direkten Vergleich zu unserer Standardspule flacher ist.

The 12” Green Beret™ guitar speaker brings crunchy cone breakup, growling bass, great headroom, and aggressive mids together better than any other 25 watt speaker. Upgrade for Celestion™ G12M Greenback™.

Unit Weight:  7.5 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 125.30 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.34 mH
• Mechanical Q (Qms): 9.52
• Electromagnetic Q (Qes): 1.35
• Total Q (Qts): 1.18
• Compliance Equiv. Vol. (Vas): 10.50 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 11.70 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.20 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.63 db

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db



Mit einer monströsen Nennleistung von 250 Watt liefert der Copperback eine unvergleichliches Dynamik, enorm viel Headroom sowie eine hohe Anschlagdynamik ohne dass dabei das charakteristische Aufbrechen der Membran, welche typisch für Celestion-Lautsprecher ist, verloren geht. Und das alles bei einem Gewicht von nur 2,3 kg.

Der Copperback liefert definitiv nicht der "braune Sound", aber für diejenigen, die mehr Transparenz und weniger Intensität in den Mitten wünschen holt der Copperback das Beste aus deinem Verstärker und Spiel ohne zusätzliche Färbung heraus.
Das einzigartige Ansprechverhalten des Lautsprechers bietet ein straffes Fundament, neutrale Low-Mids, eine klare und offene Upper-Mid-Definition
und gut kontrollierte Höhen, was bedeutet, dass Du mit einem einfachen Dreh am Drive-Regler von schimmernden glockenähnlichen Cleans zu flötenden High Gain wechseln kannst.


General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 250W
• Nominal impedance 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 2.5", 63mm
• Voice coil material: Round copper
• Magnet type: Neodymium
• Frequency range: 70-5500Hz
• Resonance frequency, Fs: 55Hz

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 4.9", 125mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 5", 127mm
• Unit weight: 5.5lb, 2.6kg

Ähnlich wie der Jupiter 10LC, aber mit weniger Leistung und einem etwas weicheren Klang mit mehr Brillanz in den Höhen.
Ursprünglich für Studio- und Heimanwendungen entwickelt, erfreut sich der M10C immer größerer Beliebtheit als idealer Ersatz für den originalen Jensen C10N, der vor 50 Jahren produziert wurde. Die verwendete Standard-Schwingspule verleiht dem M10C eine stärkere 3D-Präsenz im Vergleich zu ursprünglich verbauten Papierschwingspule.

Technische Daten:

• Belastbarkeit: 50W
• Empfindlichkeit: 97 dB
• Schwingspulendurchmesser: 1,5"
• Magnet: Keramik - 35oz
• Gewicht: 7lbs / 3,17 kg

Abmessungen:

• Durchmesser: 10 3/16" / 258 mm
• Tiefe der hinteren Halterung: 4 1/4:
• Durchmesser der Ausschnittöffnung: 9"
• Befestigungslöcher: 1/4"
• Anzahl der Befestigungslöcher: 8
• Durchmesser des Befestigungslochkreises: 9 3/4"

Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

Der WGS ET90 ist der große Bruder des ET65 und verträgt Leistungen bis zu 90 Watt. Der Charakter des ET90 ist dem des ET-65 nahezu identisch, bietet aber mehr Headroom was sich insbesondere bei stärkerem Overdrive bis hin zu Highgain durch eine weniger starke Komprimierung darstellt. Sprich er klingt bei Higain etwas offener als der ET65.
Dieser Lautsprecher eignet sich sehr gut für Rock bis Ultra Metal und sollte in einer Box mit größerem Volumen betrieben werden. Aber auch in Boxen mit offener Rückwand bleibt er im Bassbereich sehr stabil, selbst bei hoher Verzerrung.

Thiele-Small Parameters

• Resonant Frequency (Fs): 100.14 Hz
• DC Resistance (Re): 8.04 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 6.08
• Electromagnetic Q (Qes): 0.78
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 16.03 cu ft
• Mech. Compliance of Susp. (Cms): 0.08 mm/N
• BL Product (BL): 13.95 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.95 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.94 db

10"  Seamed Ribbed Membrane mit großem Keramikmagneten, Ersatz für C10N, Papierschwingspule.
Ähnlich wie der 10LC, aber mit weniger Ausgangsleistung, dafür jedoch mit einem ausgewogeneren Klang und mehr Glanz im Höhenbereich.
Ein etwas weicherer Klang, der den Headroom beibehält. Ursprünglich für den Studio- oder Heimgebrauch gedacht, behaupten viele Musiker, dass er dem originalen C10N aus den letzten 4 und 5 Jahrzehnten am nächsten kommt.
Versionen mit Papierschwingspulen sind den Originalen am ähnlichsten und verleihen einen holzigen Klang, der im direkten Vergleich zu unserer Standardspule flacher ist.

12" Ceramic Lautsprecher mit 30 oz Antrieb und "Seamed Cone". Der G12C ist vergleichbar mit dem Jensen C12N hat aber mehr Wärme und Tiefe im Klang.

Thiele-Small Parameters

• Resonant Frequency (Fs): 134.10 Hz
• DC Resistance (Re): 7.71 Ohm
• Coil Inductance (Le): 0.30 mH
• Mechanical Q (Qms): 18.33
• Electromagnetic Q (Qes): 1.43
• Total Q (Qts): 1.33
• Compliance Equiv. Vol. (Vas): 8.76 cu ft
• Mech. Compliance of Susp. (Cms): 0.05 mm/N
• BL Product (BL): 11.80 T-M
• Diaphragm Mass Inc. Airload (Mms): 30.58 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.48 db

Der Neo V-Type wurde als kostengünstige und leichte Neodym-Magnet Version sowohl für Hersteller als auch für Nachrüstungen entwickelt, ohne Kompromisse beim Klang einzugehen.

Dieser gut klingende Lautsprecher hat eine hervorragend ausbalancierte Klangsignatur, die ihrem Ton eine sehr natürliche Musikalität verleiht. Clean-Sounds haben genau die richtige Mischung an Ober- und Mitteltönen für einen glockigen Klang. Höhere Pegel für einen knisternden Overdrive sowie einen rauen Rhytmus-Sound oder eine Extra-Definition bei Leads sind kein Problem, dank der Möglichkeiten eines Neodym-Magneten - fast schon ein wenig Magie.

Specifications

• Nominal diameter: 305mm/12in
• Power handling: 70W
• Nominal impedance: 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed Steel
• Voice coil diameter: 44mm/1.75in
• Voice coil material: Round copper
• Magnet type: Neodymium
• Frequency range: 75Hz-5000Hz
• Resonance Frequency: 75Hz

Der Belfast 820 überrascht Spieler und Zuhörer mit seiner ausgewogenen und klaren Ansprache. Er verleiht dem Sound eine klare Kontur mit offenen, präsenten Bässen, weichen Mitten und kristallklaren, artikulierten Höhen, die Lead- und Sololinien zum Leuchten bringen.
Mit diesem hochempfindlichen Lautsprecher, der mit einem leistungsstarken Ferritmagnetmotor, einer 1-Zoll-Kupfer-Schwingspule und einer Papierverbundmembran ausgestattet ist, lässt sich jede 8"-Gitarrenbox problemlos aufrüsten.

Gitarrenlautsprecher mit britischem Klang

• 8" (203 mm) Durchmesser des Stahlkorbs
• 20 Watt, 4 Ohm, 97 dB SPL
• 1"-Kupferschwingspule, Kraftpapierspanner
• 10-oz-Ferritmagnet
• Papier-Verbundstoff-Membran
• Größe, nominal (Zoll & mm): 8" (203 mm)
• RoHS-konform: Ja
• Nennimpedanz (Z) (Ω): 4
• Nennleistung IEC268-5 (W): 20 Watt
• Nennimpedanz (Ω): 4
• Dauerleistung (W): 20
• Programmleistung (W): 40
• Frequenzbereich (Hz): 88 - 11,000
• Empfindlichkeit (dB SPL) ¹: 97
• Resonanzfrequenz (Fs) (Hz): 155
• Gleichstromwiderstand (Re) (Ω): 3.4
• Induktivität der Schwingspule (Le) (mH): 0,12
• Mechanischer Q-Faktor (Qms): 15.49
• Elektrischer Q-Faktor (Qes): 1.77
• Q-Faktor gesamt (Qts): 1.59
• Mechanischer Widerstand (Rms) (kg/s): 0,58
• Nachgiebigkeitsäquivalentes Volumen (Vas) (L): 8,31
• Nachgiebigkeit der Aufhängung (Cms) (mm/N): 0,11
• Oberfläche der Membrane (Sd) (cm²): 226.98
• Bewegte Masse (Mms) (gm): 9.22
• Höhe des Magnetspalts (mm): 6.0
• Höhe der Spulenwindung (mm): 6.35
• Motorkraftfaktor (BL) (T-M): 4.17
• Wirkungsgrad (η₀) (%): 1.69
• Wirkungsgrad-Bandbreiten-Produkt (EBP) (Fs/Qes): 87.88
• Korb-Typ: Gestanzter Stahl mit schwarzer Pulverbeschichtung
• Anschlussgröße (mm): 5.2 x 0.5
• Durchmesser der Schwingspule (mm): 25.4
• Material Schwingspulendraht: Kupfer
• Material des Schwingspulenkörpers: Kraftpapier
• Art der Wicklung der Schwingspule: Einlagig
• Magnet-Material: Ferrit
• Magnet Gewicht (g): 283.5
• Material des Konuskörpers: Papier-Verbundstoff
• Material der Staubschutzkappe: Papier
• Material der Spinne: Baumwolle
• Nettogewicht (kg): 1.02

Der Invader 65HV basiert auf der Green-Beret- und Invader-50-Reihe und führt deren klangliche Eigenschaften fort. Er behält den typischen Charakter seiner Vorgänger bei, wurde jedoch um eine höhere Belastbarkeit und einen belüfteten 50-oz-Magneten erweitert, was zu erhöhtem Schalldruck (SPL) und besserer thermischer Stabilität führt.

Diese technischen Merkmale erzeugen eine vielseitige und kraftvolle Klangabstimmung, die für unterschiedliche Gitarrenstile geeignet ist. Der Lautsprecher bietet ein ausgewogenes Obertonspektrum mit differenziertem Mittenbereich, gleichmäßigen Höhen und einem präsenten Bassfundament. Die Konstruktion ermöglicht zudem eine hohe Empfindlichkeit gegenüber Spieldynamik und sorgt für klare Wiedergabe feiner wie auch stärker betonter Spieltechniken.

Vintage American Ceramic Guitar Lautsprecher
8″ gesäumte und gerippte Membran mit kleinem Antrieb, Ersatz für Jensen C8R.

• Small Ceramic Magnet
• Power: 15 W
• Sensitivity: 94,5dB
• Weight: 1,2 kg
• VC Diameter: 1″
• 8 Ohm
• Schwingspule Papier

Der G12Q basiert auf der großen Popularität das G12C und zeichnet sich durch ein natürliches, vintage-ähnliches Break-Up aus ohne Einbußen bei der Klarheit des Tons.
Mit einem 20-Oz-Magneten und einer 1-Zoll-Schwingspule erzeugt der G12Q einen klassischen amerikanischen Klang und wird insbesondere für 5E3-typische Schaltungen empfohlen.

Thiele-Small Parameters

• Resonant Frequency (Fs):91.91 Hz
• DC Resistance (Re): 7.70 Ohm
• Coil Inductance (Le): 0.26 mH
• Mechanical Q (Qms): 20.75
• Electromagnetic Q (Qes): 2.64
• Total Q (Qts): 2.35
• Compliance Equiv. Vol. (Vas): 22.17 cu ft
• Mech. Compliance of Susp. (Cms): 0.12 mm/N
• BL Product (BL): 6.57 T-M
• Diaphragm Mass Inc. Airload (Mms): 25.71 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 95.92 db

• Gummifuß mit Stahl-Halterung
• Größe: d = 25 mm,  h = 11 mm
• 4 Stück
• Ink. Schrauben

Breite ca. 135 cm
Preis pro laufendem Meter
Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren
Auslieferung als ein zusammenhängendes Stück bei einer Bestellung von mehr als 1 m

Material:

• 80% PVC Film
• 20% Polyester-Baumwoll Gewebe
• REACH konform

Bitte beachten !
Bei einer Bestellung von mehr als 1 m Tolex und der Auswahl von Deutsche Post / DHL Paket oder Express als Versandart wird das Tolex auf eine Breite von ca. 115 cm zugeschnitten. Grund dafür ist die bei diesen Versanddiensten maximal zulässige Paketlänge von 120 cm.
Für den Erhalt der vollen Rollenbreite ist die Versandart GLS oder ExprexxXL auszuwählen.

• Größe (B x H): ca. 100 x 75 cm (nur in dieser Größe verfügbar)
• Material: 100 % Polyamid
• Preis pro Stück
• Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren.

Weitere Informationen und Hinweise zu Frontbespannung

• FAQ Frontbespannung

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023b)
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 16 x Schrauben, Flachkopf, schwarz

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 25 mm
• 4 Stück

6.35 mm Stereo Klinkenbuchse, schaltbar, mit Chromhülse und Standard Lötanschlüssen, Montagemutter inklusive

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Stereo Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt



Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt
