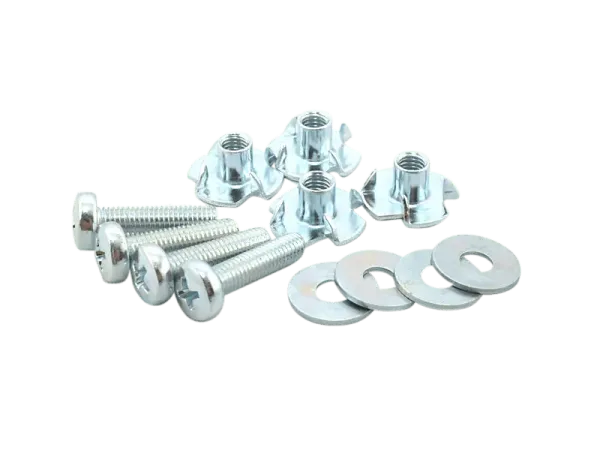

Schraubensatz Lautsprechermontage, T-Nut, 20 mm

Vintage American Ceramic Guitar Lautsprecher
15" Lautsprecher mit geriffelter Membran und großem Keramikmagneten, Ersatz für Jensen C15N.

• Magnet:  großer Keramikmagnet
• Empfindlichkeit: 99dB
• Leistung: 50 W
• 15 " Lautsprecher
• 8 Ohm

Der 12" Reaper™ stellt eine direkte Austauschalternative zum Celestion G12H30 Anniversary Edition dar.
Der Reaper klingt wie ein Green Beret auf Stereoiden. Die Membranverzerrung beginnt etwas später als beim Green Beret.
Er eignet sich auch hervorragend für eine Mischbestückung mit einem Green Beret oder Veteran 30.
Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 126.60 Hz
• DC Resistance (Re): 8.20 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 8.56
• Electromagnetic Q (Qes): 1.01
• Total Q (Qts): 0.90
• Compliance Equiv. Vol. (Vas): 10.52 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 13.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 28.57 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.04 db

Der Celestion Gold baut auf der Plattform des Celestion Blue auf und ist ein leistungsstärkerer Gitarrenlautsprecher mit AlNiCo-Magnet, der die unverwechselbare Klangcharakteristik eines "gut eingespielten" Celestion Blue nachbildet. Im Laufe der Zeit werden die hohen Frequenzen des Celestion Blue weicher und weniger kreidig, da die Membran flexibler wird - eine sehr gefragte Eigenschaft, die der Gold direkt nach dem Auspacken aufweist.

Der Gold-Sound zeichnet sich von Anfang an durch eine zusätzliche Wärme und Komplexität im Mitteltonbereich aus, die in Verbindung mit den klassischen AlNiCo-Qualitäten eines entspannten, abgerundeten Tiefbasses und brillanten, glockenähnlichen Höhen riesige Rhythmus-Voicings und satte Vocal-Lead-Sounds liefert. Der Gold ist ein sehr ausdrucksstarker und flexibler Lautsprecher, der Gitarristen ein noch nie dagewesenes Maß an dynamischer Kontrolle bietet.

Specifications

• Nominal diameter 305mm / 12in
• Power rating 50W
• Rated impedance 8Ω or 15Ω
• Sensitivity 100dB
• Chassis type Pressed steel
• Magnet type Alnico
• Voice coil diameter 1.75in / 44.5mm
• Voice coil material Round copper
• Frequency range 75-5000Hz
• Resonance frequency, Fs 75Hz
• DC resistance, Re 6.4Ω or 11.8Ω

Mounting Information

• Cut-out diameter 283mm / 11.1in
• Diameter 309mm / 12.2in
• Magnet structure diameter 128mm / 5.0in
• Mounting hole dimensions 7.9mm / 0.31in Ø
• Mounting hole PCD 297mm / 11.7in
• Number of mounting holes 4
• Chassis depth (inc gasket) 92mm / 3.63in
• Magnet depth 73mm / 2.87in
• Overall depth 165mm / 6.5in
• Unit weight 4.2kg / 9.3lb

Der V-Type kombiniert alte und neue Herstellungstechniken und liefert einen modernen vintage-orientierten Klang für jede Musikrichtung. Im Clean-Breich liefert er einen ausgeglichenen Frequenzgang von den Tiefen bis zu den Höhen, mit genau der richtigen Menge an Hochmitten und Präsenz in den Höhen um dem Sound Klarheit und Definition zu geben. Wird er gefordert liefert er raue Rocktöne mit viel Wärme in den Mitten um Single-Notes genug Kraft und Substanz zu geben.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 70Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 31oz, 0.88Kg
• Frequency range: 70-5000 Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 7.3Ω or 12.9Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.3”, 134mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 4.84”, 123mm
• Unit weight: 7.2lb, 3.3kg

Tube-Town's Review

The Celestion V-Type sounds like a Vintage 30 with a touch of Greenback. Does anybody really need this? We think so, because the V-type has some clear advantages over the Vintage 30.
The biggest complaint about the Vintage 30 it the strong mid peak, which is nearly linear at 100dB between 450 - 1300 Hz. The V-Type also has a mid peak, but it starts later, around 600 Hz, and drops off sharply after 1kHz, which gives it a significantly smoother, less cluttered sound.
The V-Type also weighs quite a bit less than the Vintage 30. Your back will be grateful, and combo owners will be particularly happy.
The weight reduction follows from the use of a smaller magnet. The smaller magnet has the additional advantage that it can now be used in combos in which the magnet of a Vintage 30 would come in contact with the tubes or transformers. The V-Type also handles 10 watts more, which allows greater headroom, and is particularly useful with 50-watt amps.
Finally, the V-Type is considerably less expensive than the Vintage 30, for which your wallet will thank you.
All in all, we have to ask if the Vintage 30 is even necessary any more, as the V-Type is, to our taste, a better speaker and highly recommended as a direct replacement.

Der 12" BlackHawk™ Alnico-Lautsprecher ist endlich da! Jetzt kann Dein Amp richtig rocken. Dieser Gitarrenlautsprecher verleiht Deinem Verstärker unverfälschte Höhen, straffe Mitten und genau die richtige Menge an Wärme und Tiefen. Dieser Lautsprecher ist die 50-Watt-Version des 12" Black & Blue Alnicon und hat mehr Tiefbass als ihr 15-Watt-Cousin. Dieser Lautsprecher ist das perfekte Upgrade für Deinen VOX™ AC30 oder als Ersatz für den Celestion™ Gold™.

Anmerkung: Die Namensgebung ist etwas ungünstig, denn der Unterschied zum Blackhawk HP ist deutlich. Richtiger wäre die Bezeichnung "Black & Blue HP", also die 50 Watt Version des Black&Blue bzw. Celestion Blue.

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters (8 Ohm Modell)

• Resonant Frequency (Fs): 110.42 Hz
• DC Resistance (Re): 7.98 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 14.62
• Electromagnetic Q (Qes): 1.06
• Total Q (Qts): 0.98
• Compliance Equiv. Vol. (Vas): 13.30 cu ft
• Mech. Compliance of Susp. (Cms): .07 mm/N
• BL Product (BL): 12.42 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.69 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 100.08 db

Der 12" BlackHawk™ Alnico-Lautsprecher ist endlich da! Jetzt kann Dein Amp richtig rocken. Dieser Gitarrenlautsprecher verleiht Deinem Verstärker unverfälschte Höhen, straffe Mitten und genau die richtige Menge an Wärme und Tiefen. Dieser Lautsprecher ist die 50-Watt-Version des 12" Black & Blue Alnicon und hat mehr Tiefbass als ihr 15-Watt-Cousin. Dieser Lautsprecher ist das perfekte Upgrade für Deinen VOX™ AC30 oder als Ersatz für den Celestion™ Gold™.

Anmerkung: die Namensgebung ist etwas ungünstig, denn der Unterschied zum Blackhawk HP ist deutlich. Richtiger wäre die Bezeichnung "WGS Black & Blue HP", also die 50 Watt Version des WGS Black&Blue bzw. Celestion Blue.

Mounting Information

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 110.42 Hz
• DC Resistance (Re): 7.98 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 14.62
• Electromagnetic Q (Qes): 1.06
• Total Q (Qts): 0.98
• Compliance Equiv. Vol. (Vas): 13.30 cu ft
• Mech. Compliance of Susp. (Cms): .07 mm/N
• BL Product (BL): 12.42 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.69 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 100.08 db

Vintage American Ceramic Guitar Lautsprecher
10" Lautsprecher mit gerippter Membran und großem Keramikmagneten, Ersatz für Jensen C10N.

• Magnet: Keramik groß
• Leistung: 50 W
• Empfindlichkeit: 99 dB
• Gewicht: 3,17 kgs
• VC Durchmesser: 1.5″
• 8 Ohm

Der 10-Zoll-Lautsprecher, der denkt, er sei ein 12-Zöller. Der Celestion Greenback 10“ wurde entwickelt, um den legendären Klang der "Celestion 10s" aus den 70ern einzufangen. Er bietet einen für 10“-Lautsprecher untypischen vollen und satten Klang im Bassbereich mit cremigen Mitten und weichen Höhen.

Angetestet von Tube-Town: Der Celestion 10” Greenback kann zwar nicht ganz das Klangspektrum seines großen Bruders bieten - was physikalisch natürlich auch nicht möglich ist - aber er überzeugt dennoch mit einem vollen Sound, der in den Höhen etwas zurückhaltender ist als der 12” Greenback, wodurch er in den Höhen runder und weicher wirkt, auch bei gesteigerter Übersteuerung im Sound.
Alles in allem ist der Celestion 10” Greenback ein echter Rock- und Blues-Speaker, den wir in offenen Boxen oder Combos einsetzen würden, um das Maximum aus dem Lautsprecher herauszuholen. Keine zu kleinen geschlossenen Boxen verwenden, denn der Lautsprecher muss atmen, ansonsten geht der "British Touch", den der Lautsprecher hat, verloren. Durch die 30-Watt-Leistung hat der Lautsprecher zudem ein gutes Stück mehr Reserven als der 12” Greenback, was ihn ein Stück flexibler im Einsatz macht als das Original.

Allgemeine Spezifikationen

• Nomineller Durchmesser: 10", 254mm
• Leistung: 30Wrms
• Nominale Impedanz: Erhältlich in 8Ω oder 16Ω
• Sensitivität: 95dB
• Chassis-Typ: Geprägter Stahl
• Durchmesser der Schwingspule: 1.75", 44.5mm
• Material der Schwingspule: Rundes Kupfer
• Magnet-Typ: Keramik
• Magnet-Gewicht: 14oz
• Frequenzbereich: 95-5500Hz
• Resonanzfrequenz, Fs: 98Hz
• DC-Widerstand, Re: Erhältlich in 6.4Ω oder 12.05Ω

• Ausschnitt-Durchmesser: 9.0", 229mm
• Durchmesser: 10.0", 254mm
• Durchmesser der Magnetstruktur: 4.9", 124mm
• Abmessungen der Montageschlitze: 0.25 x 0.43", 6.5 x 11mm Ø
• Montageschlitz PCD: 9.6", 245mm
• Anzahl der Montageschlitze: 4
• Gesamttiefe: 4.0", 102mm
• Gewicht: 3.5lb, 1.6kg

Der neue G10 Creamback packt alles was Gitarristen am 12" Pendant lieben in ein kleines 10" Format. Der Lautsprecher wird von Hand in England gefertigt, mit den gleichen Methoden und Materialien, welche auch beim 12" Modell zum Einsatz kommen. Der G10 Creamback hat einen Keramik-Magneten und kann bis zu 45 Watt verkraften. Sein Grundton ist warm, ausdrucksstark und ausgewogen, mit dem typischen Punch und der typischen Dynamik eines 10 Zöllers.

General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 45W Nominal
• Impedance: 8Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 14oz
• Frequency range: 95-5500Hz
• Resonance frequency, Fs: 98Hz
• DC resistance, Re: 6.4Ω

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.0", 254mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.25 x 0.43", 6.5 x 11mm Ø
• Mounting slot PCD: 9.6", 245mm
• Number of mounting slots: 8
• Overall depth: 4.0", 102mm
• Unit weight: 3.5lb, 1.6kg

High Power Version des 12” BlackHawk™, mit Alnico Antrieb und 100 Watt Leistung. Unverfälschte Höhenwiedergabe und klare Mitten, vereint mit einem warmen Klangcharakter und einem vollen Klangfundament!

Direkter Austauschtyp für EV™ SRO™ speaker !

Unit Weight:  9 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 88.14 Hz
• DC Resistance (Re): 7.84 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 6.32
• Electromagnetic Q (Qes): 1.03
• Total Q (Qts): 0.88
• Compliance Equiv. Vol. (Vas): 21.04 cu ft
• Mech. Compliance of Susp. (Cms): 0.11 mm/N
• BL Product (BL): 11.16 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.46 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.26 db

Vintage American Ceramic Guitar Lautsprecher - Super Ribbed Cone
12"-Lautsprecher mit gerippter Membran und kleinem Keramikmotor,  Ersatz für den Jensen C12R.

• Magnet:  Kleiner Keramikmagnet
• Leistung: 25W
• Empfindlichkeit: 97.5dB
• Gewicht: 1,7 kg
• VC Durchmesser: 1″
• 16 Ohm

Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

The F12M-150 is a full range, LIVE response speaker, purpose designed for use with amp modellers and IRs.
Its unique design features two additional tweeter cones integrated into the main woofer cone (making it “Triple Cone”).
This enables the speaker to deliver near full-range frequency performance: from 60Hz up to 12kHz, for a rich and detailed sound, whatever your set-up.

Designed with Celestion’s Pro Audio know-how, response is flat and neutral, ensuring no unwanted colourations that could overwhelm the input signal.
But with an optimised woofer cone and lighter moving mass the F12M-150 Triple Cone is designed to closely mimic the responsiveness of a traditional guitar speaker,
delivering all the tactile feel you would expect from playing through a conventional guitar rig. It’s not just FRFR, it’s Full Range LIVE Response.

Specifications

• Nominal diameter 305mm / 12in
• Power rating 150W
• Rated impedance 8Ω
• Sensitivity 97dB
• Chassis type Pressed steel
• Magnet type Ceramic
• Magnet weight 0.9kg / 35oz
• Voice coil diameter 2in / 51mm
• Voice coil material Round copper
• Frequency range 60-12,000Hz
• Resonance frequency, Fs 70Hz
• DC resistance, Re 6.07Ω

Parameters

• D 0.26m / 10.24in
• Fs 69.4Hz
• Mms 44.772g / 1.58oz
• Qms 10.446
• Qes 0.992
• Qts 0.906
• Re 6.07
• Vas 46.89l / 1.66ft3
• BI 10.923
• Cms 0.118
• Rms 1.868
• Le (at 1kHz) 0.12

Mounting Information

• Cut-out diameter 283mm / 11.1in
• Diameter 283mm / 11.1in
• Magnet structure diameter 145mm / 5.7in
• Mounting hole dimensions 7.9mm / 0.31in Ø
• Mounting hole PCD 297mm / 11.7in
• Number of mounting holes 8
• Chassis depth (inc gasket) 94mm / 3.7in
• Magnet depth 33mm / 1.3in
• Overall depth 127mm / 5in
• Unit weight 3.6kg / 7.9lb

Der G12T-75 ist der Traum eines jeden Rock-Gitarristen und wird nach wie vor in einer der am meistverkauften 4x12 verwendet.

Um den Anforderungen von High-Gain Amps gerecht zu werden kombiniert der G12T-75 ein kräftiges, aber dennoch kontrolliertes Bassfundament, ein aggressives Mittenspektrum und sanfte Höhen. Durch diese Kombination wurde der Lautsprecher zur ersten Wahl von Yngwie Malmsteen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 75Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 80-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: Available 6.77Ω or 12.9Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.7", 145mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.0", 127mm
• Unit weight: 7.7lb, 3.5k

Der Revolution 65 liefert die begehrten Brit-Sound Töne mit einem dynamischen und überzeugt mit Klarheit, funkelnde Höhen und einen beeindruckenden Bass im mittleren Klangbereich.
WGS ET65-Upgrade: Mehr Punch und vollerer Klang dank eines größeren Magneten.

Der G12M Greenback wurde über die Jahre weiterentwickelt, bleibt aber nach wie vor seinen Wurzeln treu. Angus Young vertraut diesem Lautsprecher seit den Anfangstagen von AC/DC. Dieses Modell bietet ein erweitertetes Mittenspektrum und weiche Höhen. Daraus resultiert ein vorwärtstreibender und schlagkräftiger Klang bei Akkorden und ein schneidender Sound zum Solieren, ohne „Fizz“. Der G12M eignet sich hervorragend um Overdrive und Definition bei modernen High-Gain Amps hinzuzufügen.
Diese Lautsprecher sind Made in UK.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 25Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 6.7Ω or 13.1Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.9", 150mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.1", 130mm
• Unit weight: 7.9lb, 3.6kg

Der Retro 10" wurde entwickelt um alle beliebten Klangeigenschaften des 12" Retro 30 in einem 10" Lautsprecher zu vereinen. Er bietet einen definierten Bassbereich, artikulierte Höhen und eine deutliche Tiefmitten Präsenz. Der Retro 10" kann als entfernter Verwandter des Green Beret 10" betrachtet werden, mit einem ausgeprägteren Bassbereich, einem Tick kräftigeren Höhen und einer Verschiebung des betonten Mittenbereichs.

Unit weight: 7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 115.58 Hz
• DC Resistance (Re): 6.27 Ohm
• Coil Inductance (Le): 0.17 mH
• Mechanical Q (Qms): 6.72
• Electromagnetic Q (Qes): 0.66
• Total Q (Qts): 0.6
• Compliance Equiv. Vol. (Vas): 16.26 cu ft
• Mech. Compliance of Susp. (Cms): 0.11 mm/N
• BL Product (BL): 10.99 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.39 grams
• Surface Area of Cone (Sd): 324.29 cm squared
• Sound Pressure Level (spl): 100.62 db

Der G8C wird deinem kleinen Kombo neues Leben einhauchen. Er bietet überraschend viel Klang für seine kleine Größe und ist ein gelungenes Update für jeden Fender Champ.

Thiele-Small Parameters

• Resonant Frequency (Fs): 148.07 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 9.6715
• Electromagnetic Q (Qes): 0.9538
• Total Q (Qts): 0.8682
• Compliance Equiv. Vol. (Vas): 0.257 cu ft
• Mech. Compliance of Susp. (Cms): 110.714 mm/N
• BL Product (BL): T-M
• Diaphragm Mass Inc. Airload (Mms): 10.4353 grams
• Surface Area of Cone (Sd): 214.0839 cm squared
• Sound Pressure Level (spl): 95.78 db

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (ah4023b)
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 16 x Schrauben, Flachkopf, schwarz

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 25 mm
• 4 Stück

6.35 mm Stereo Klinkenbuchse, schaltbar, mit Chromhülse und Standard Lötanschlüssen, Montagemutter inklusive

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Stereo Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt



Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt
