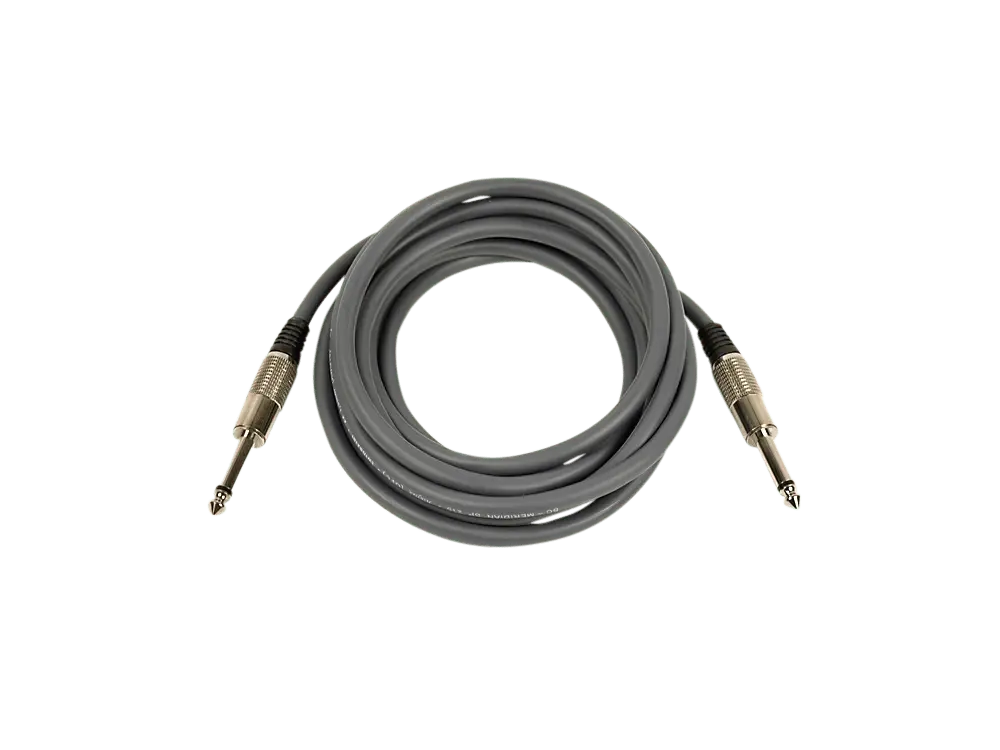

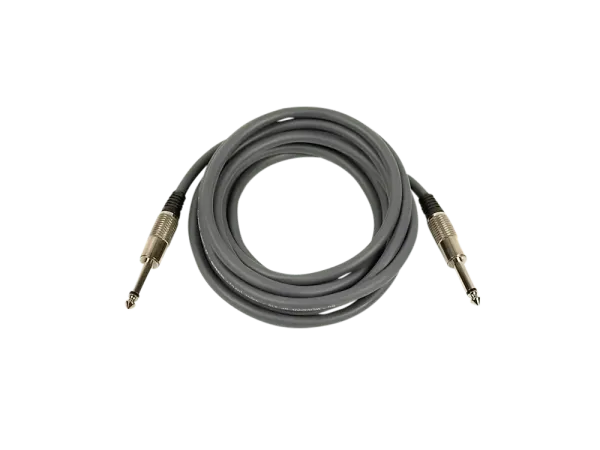

Lautsprecherkabel Klinke-Klinke, 3 m

Ten 30

Der Ten 30 klingt voll und ausdrucksstark, er kombiniert warme Tiefen und Mitten mit definierten Höhen. Der Clean-Sound klingt offen und bei voller Lautstärke liefert er den typischen vollen Celestion Drive.

General specifications

• Nominal diameter: 10", 254mm
• Power rating: 30Wrms
• Nominal impedance: 8 Ohm
• Sensitivity: 95dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.25", 31.25mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 13oz, 0.37kg
• Frequency range: 85-5000Hz
• Resonance frequency, Fs: 93.9Hz
• DC resistance, Re: 6 Ohm

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.1", 256mm
• Magnet structure diameter: 3.8", 96mm
• Mounting slot dimensions: 0.24 x 35", 6 x 9mm
• Mounting slot PCD: 9.6", 245mm
• Number of mounting slots: 8
• Overall depth: 3.8", 96mm
• Unit weight: 3.5lb, 1.6kg

Der 12” Veteran 30™ ist ein Nachbau des weit verbreiteten Celestion™ Vintage 30™ mit einer deutlichen Verbesserung im oberen Mittenbereich. Im Vergleich zum Original hat der Veteran 30 weichere und rundere Mitten, ohne die oftmals kritisierte "kratzige" Wiedergabe des Vintage 30.

Unit Weight:  10 pounds

Mounting Information

• Diameter:12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 94.84 Hz
• DC Resistance (Re): 7.99 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 12.15
• Electromagnetic Q (Qes): 0.78
• Total Q (Qts): 0.74
• Compliance Equiv. Vol. (Vas): 18.53 cu ft
• Mech. Compliance of Susp. (Cms): 0.10 mm/N
• BL Product (BL): 13.25 T-M
• Diaphragm Mass Inc. Airload (Mms): 28.88 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.84 db

Headroom, Klarheit, Ansprache, Kraft ...
Diese Begriffe sind zum Synonym für ein klassisches amerikanisches Design geworden, das auf der ganzen Welt bekannt und beliebt ist.  WGS zollt diesem Klassiker nun mit dem WGS12L Tribut. Doch wie bei allen unseren Entwürfen ging es uns nicht darum, einfach einen Klon zu schaffen.  Bei diesem Modell haben wir besonders auf die Details geachtet und einen Lautsprecher entwickelt, der die gleiche ausgewogene Wiedergabe bietet wie das Original, ohne dabei steril und leblos zu klingen.  Mit einem Gussrahmen, einer 2,5-Zoll-Schwingspule und einer Nennleistung von 200 Watt und einem Gewicht von 18 Pfund ist dieses Biest bärenstark.  Als willkommene Ergänzung der WGS-Flotte ist dieser Lautsprecher definitiv unser Schlachtschiff.

Hinweis vom Chef: "Wir haben sowohl den EVM 12L als auch den WGS 12L in einer 806 Box verglichen und wenn man nicht weiß, welcher der beiden Lautsprecher in welcher Box eingebaut ist, kann man sie nicht unterscheiden. Der WGS 12L ist eine echte (nicht nur preisliche) Alternative zum Original und wird von uns uneingeschränkt als Ersatz für den EVM 12L empfohlen."

Thiele-Small Parameters (8 Ohm Version)

• Resonant Frequency (Fs): 49.58 Hz
• DC Resistance (Re): 5.84 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 7.41
• Electromagnetic Q (Qes): 0.25
• Total Q (Qts): 0.24
• Compliance Equiv. Vol. (Vas): 50.51 cu ft
• Mech. Compliance of Susp. (Cms): 0.27 mm/N
• BL Product (BL): 16.74 T-M
• Diaphragm Mass Inc. Airload (Mms): 38.77 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.67 db

Der G12M Greenback wurde über die Jahre weiterentwickelt, bleibt aber nach wie vor seinen Wurzeln treu. Angus Young vertraut diesem Lautsprecher seit den Anfangstagen von AC/DC. Dieses Modell bietet ein erweitertetes Mittenspektrum und weiche Höhen. Daraus resultiert ein vorwärtstreibender und schlagkräftiger Klang bei Akkorden und ein schneidender Sound zum Solieren, ohne „Fizz“. Der G12M eignet sich hervorragend um Overdrive und Definition bei modernen High-Gain Amps hinzuzufügen.
Diese Lautsprecher sind Made in UK.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 25Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 6.7Ω or 13.1Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.9", 150mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.1", 130mm
• Unit weight: 7.9lb, 3.6kg

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

Ähnlich wie der Jupiter 10LC, aber mit weniger Leistung und einem etwas weicheren Klang mit mehr Brillanz in den Höhen.
Ursprünglich für Studio- und Heimanwendungen entwickelt, erfreut sich der M10C immer größerer Beliebtheit als idealer Ersatz für den originalen Jensen C10N, der vor 50 Jahren produziert wurde. Die verwendete Standard-Schwingspule verleiht dem M10C eine stärkere 3D-Präsenz im Vergleich zu ursprünglich verbauten Papierschwingspule.

Technische Daten:

• Belastbarkeit: 50W
• Empfindlichkeit: 97 dB
• Schwingspulendurchmesser: 1,5"
• Magnet: Keramik - 35oz
• Gewicht: 7lbs / 3,17 kg

Abmessungen:

• Durchmesser: 10 3/16" / 258 mm
• Tiefe der hinteren Halterung: 4 1/4:
• Durchmesser der Ausschnittöffnung: 9"
• Befestigungslöcher: 1/4"
• Anzahl der Befestigungslöcher: 8
• Durchmesser des Befestigungslochkreises: 9 3/4"

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db

The 12” high power Reaper HP™ is designed to go where the 30 watt version couldn't. If you want a good clean tone with just the right amount of breakup at medium-high volume, then this is your speaker. This 50 watt version is both warmer and more powerful than the 30 watt version.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 101.9 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 8.613
• Electromagnetic Q (Qes): 0.7235
• Total Q (Qts): 0.6674
• Compliance Equiv. Vol. (Vas): 1.384 cu ft
• Mech. Compliance of Susp. (Cms): 87.6 mm/N
• BL Product (BL): 13.76 T-M
• Diaphragm Mass Inc. Airload (Mms): 27.8476 grams
• Surface Area of Cone (Sd): 558.645 cm squared
• Sound Pressure Level (spl): 99.42 db

Der G8C wird deinem kleinen Kombo neues Leben einhauchen. Er bietet überraschend viel Klang für seine kleine Größe und ist ein gelungenes Update für jeden Fender Champ.

Thiele-Small Parameters

• Resonant Frequency (Fs): 148.07 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 9.6715
• Electromagnetic Q (Qes): 0.9538
• Total Q (Qts): 0.8682
• Compliance Equiv. Vol. (Vas): 0.257 cu ft
• Mech. Compliance of Susp. (Cms): 110.714 mm/N
• BL Product (BL): T-M
• Diaphragm Mass Inc. Airload (Mms): 10.4353 grams
• Surface Area of Cone (Sd): 214.0839 cm squared
• Sound Pressure Level (spl): 95.78 db

Es ist schwierig dem Klang eines G12H Lautsprechers zu entkommen. Beim Anhören von fast jeder Hendrix Aufnahme ist die Chance groß, dass man ein ganzes Stack dieser Lautsprecher hört.

Diese möglichst nah am Original orientierten Nachbildungen fangen die Magie der Gitarren-Sounds der späten 60er Jahre ein. Der Celestion Heritage Series G12H (55) Lautsprecher verwendet die 55C/S „Bass“ Lautsprechermembrane. Diese Modell ist bekannt für satten, cremigen Sound mit einem tiefen Bassfundament, einem komplexen Mittenspektrum und feine, detailreiche Höhen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 30Wrms
• Nominal impedance: Available 8Ω or 15Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Ceramic
• Magnet weight:50oz, 1.42kg
• Frequency range: 55-5000Hz
• Resonance frequency, Fs: 55Hz
• DC resistance, Re: 6.53Ω and 12.11Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 6.6", 168mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.3", 135mm
• Unit weight: 10.4lb, 4.7kg

Vintage American Ceramic Guitar Lautsprecher
12" Lautsprecher mit gesäumter Membran und großem Keramikmagneten, Upgrade und Ersatz für Jensen C12N

• Magnet:  großer Keramikmagnet
• Leistung: 50 W
• Empfindlichkeit: 99,5 dB
• Gewicht: 3,4 kgs
• VC Durchmesser: 1.5″
• 16 Ohm

Der G-10 Gold ist laut Celestion der ultimative 10" Lautsprecher, er vermischt den unverwechselbaren Alnico-Klang mit einem vollem Bassbereich, cremigen Mitten und den typischen glockigen Höhen. Der G-10 Gold wurde entwickelt für Gitarristen, welche den Klang des berühmten 12“ Blue Bulldogs in einer 10“ Größe benötigen. General Specifications

• Nominal diameter: 10", 254mm
• Power rating: 40Wrms
• Nominal impedance: Available 8Ω or 15Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Alnico
• Frequency range: 80-6000Hz
• Resonance frequency, Fs: 80Hz
• DC resistance, Re: 6.66Ω and 13.56Ω

Mounting Information

• Cut-out diameter: 9.0", 229mm
• Diameter: 10.1", 256mm
• Magnet structure diameter: 4.7", 119mm
• Mounting slot dimensions: 0.25", 6.5mm Ø
• Mounting slot PCD: 9.6", 244mm
• Number of mounting slots: 8
• Overall depth: 5.3", 135mm
• Unit weight: 6.0lb, 2.7kg

The Ruby is an alnico-magnet guitar speaker that’s purpose-built to create vintage tones – and at 35-watts power handling it’s ideal for use with mid-powered amps and combos.
Bringing the instantly familiar Celestion alnico vibe with its glorious dampened attack; the Ruby oozes a richly musical vintage warmth with mellow highs and a smooth sophisticated midrange.

Specifications

• Nominal diameter 305mm / 12in
• Power rating 35W
• Rated impedance 8Ω or 16Ω
• Sensitivity 100dB
• Chassis type Pressed steel
• Magnet type Alnico
• Voice coil diameter 1.75in / 44mm
• Voice coil material Round copper
• Frequency range 75-5000Hz
• Resonance frequency, Fs 75Hz
• DC resistance, Re 6.7Ω or 13.1Ω

Mounting Information

• Cut-out diameter 283mm / 11.1in
• Diameter 309mm / 12.2in
• Magnet structure diameter 128mm / 5.0in
• Mounting hole dimensions 7.9mm / 0.31in Ø
• Mounting hole PCD 297mm / 11.7in
• Number of mounting holes 8
• Chassis depth (inc gasket) 92mm / 3.63in
• Magnet depth 73mm / 2.87in
• Overall depth 165mm / 6.5in
• Unit weight 4.2kg / 9.3lb

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db



Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

Die Lautsprecher der "Punch Sound"-Serie bieten eine hohe Dynamik und ein sehr schnelles Ansprechverhalten, das dem Spieler einen äußerst soliden Bass-Sound liefert.
Ausgestattet mit Ferritmagneten und Stahlkörben sind sie ideal für klassische Musikstile, bei denen es auf einen sauberen, straffen und klaren Klang ankommt.

Specifications

• Nominal Diameter 266mm (10")
• Nominal Impedance 8Ω
• Rated Power AES 150W
• Continuous Program Power 300W
• Sensitivity @ 1W/1m 96.0dB
• Voice Coil Diameter 50mm (2")
• Voice Coil Winding Depth 11mm
• Magnetic Gap Depth 8mm
• Flux Density 1.20T
• Magnet Weight 1100g
• Net Weight 3.5kg

Thiele & Small Parameters

• Re 6.10Ω
• Fs 55.0Hz
• Qms 5.93
• Qes 0.35
• Qts 0.33
• Mms 30.7g
• Cms 276μm/N
• Bxl 13.48Tm
• Vas 42.6l
• Sd 330.1cm2
• X max +/-2.4mm
• X var +/-3.5mm
• η0 1.87%
• Le (1kHz) 0.85mH

Der Liverpool 1275 bietet den klassischen britischen Rocksound der 80er Jahre wieder. Ein komplexer, dicker und vokaler Mitteltonbereich schneidet durch das obere Register, während ein schönes, volles Grunzen in den unteren Mitten die warmen, kräftigen und straffen Bässe vervollständigt. Die Höhen sind zwar klar, offen und artikuliert, bleiben aber dennoch warm und ohrenfreundlich.


Spezifizierung:

• Nennimpedanz (Z): 16 Ohm
• Nennleistung IEC268-5: 75 Watt
• Empfindlichkeit (@1W/1 m): 100 dB/SPL
• Frequenzbereich: 75 - 5000 Hz
• Resonanzfrequenz (Fs): 83 Hz
• Schwingspulendurchmesser: 1,75"

Files:

• Datasheet

Der TT-VPump Bausatz ist ein sehr effektiv arbeitender Spannungsvervielfältiger, welcher aus einer 12V DC Eingangsspannung eine Ausgangsspannung von 90 V DC bis zu 220 V DC erzeugt.
Die Schaltung ist bereits seit Jahren erprobt und wurde bei diesem Bausatz auf eine kompakte Größe angepasst und für den Einsatz in kleinen Vorverstärkergehäusen optimiert. Ideal also für Röhren-Bodeneffekte und Preamps ohne den Bedarf von zusätzlichen Trafos und HV Siebkondensatoren.

Die VPump kann mit einem standard 12V Schaltnetzteil betrieben werden. Ein Schaltnetzteil ist im Bausatz nicht enthalten.

Spezifikation:
Eingangsspannung: 12 V DC @ min 4 VA
Ausgangsspannung: 90 - 220 V DC, einstellbar
Ausgangsstrom: 15 mA @ 220 V DC max

Dateien:

• Layout PCB V1.4
• Layout PCB V1.5
• Layout PCB V1.6

• Typ: Kippschalter mit Metallhebel
• Ausführung: 4-Pol Wechsler, EIN-EIN
• Einbau-Ø: 5,8 mm
• Schaltleistung: 5 A / 250 VAC, 2 A / 125 VAC
• Hebel: Metall
• Anschlussart: Lötanschluss
