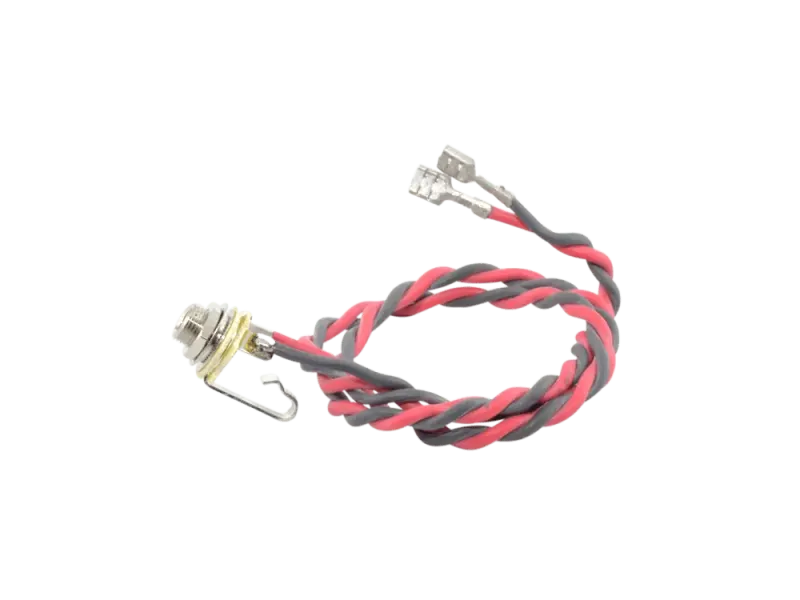

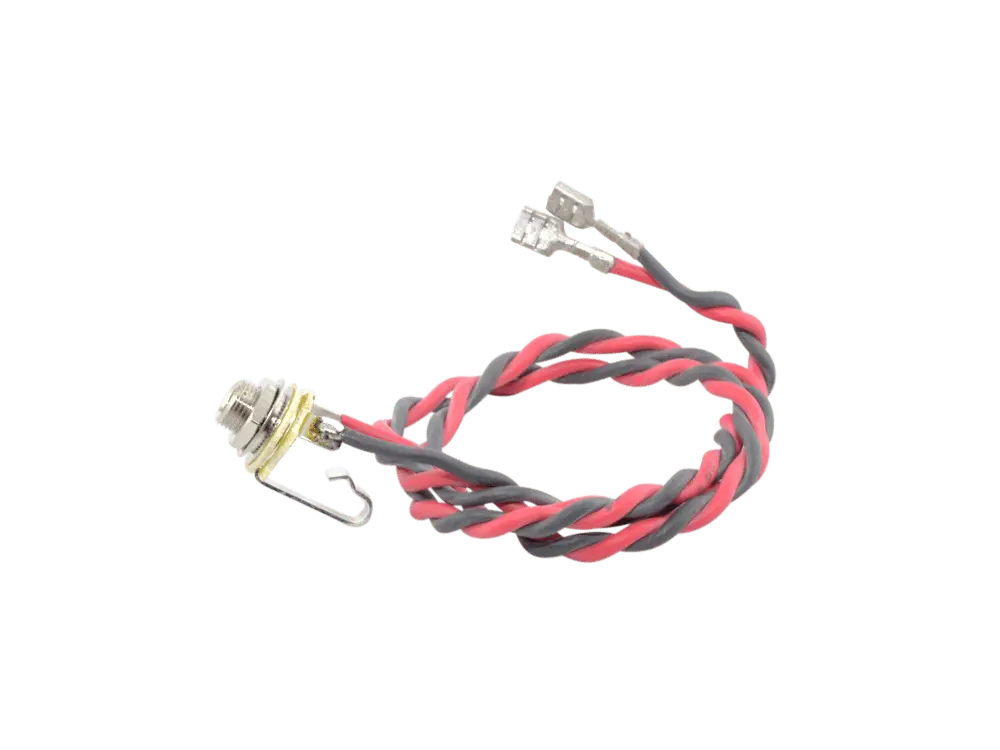

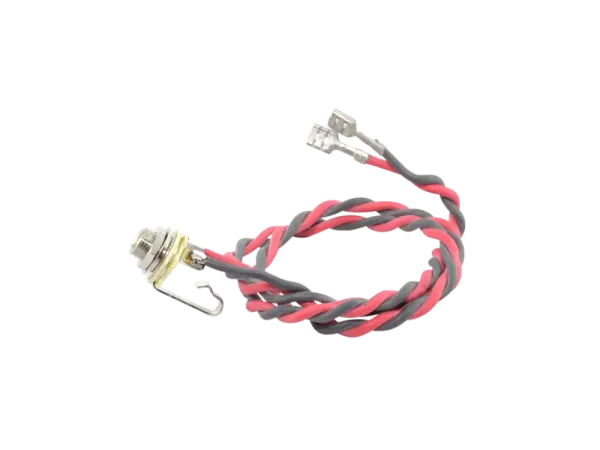

Kabelsatz für Lautsprecher / 1

Der original G12M aus den 60ern war Celestions erster Lautsprecher, bei dem ein Keramikmagnet zur Verwendung kam und ebnete den Weg für leistungsstarke Verstärker. Er nutzt einen Magnet mittleren Gewichts um einen cremigen, warmen Sound zu erzeugen, welcher aber gleichzeitig genug Höhen hat, um sich im Bandkontext durchzusetzen. Der G12M Lautsprecher wird heutzutage oft nur „Greenback“ genannt und ist bekannt für seinen „Brown Sound“, mit einem kontrollierten und warmen Bassbereich, vollen Mitten und detailreichen Höhen.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating:20Wrms
• Nominal impedance: 8Ω and 15Ω
• Sensitivity: 96dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.57Ω and 12.13Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.9", 150mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.1", 130mm
• Unit weight: 7.9lb, 3.6kg

Headroom, Klarheit, Ansprache, Kraft ...
Diese Begriffe sind zum Synonym für ein klassisches amerikanisches Design geworden, das auf der ganzen Welt bekannt und beliebt ist.  WGS zollt diesem Klassiker nun mit dem WGS12L Tribut. Doch wie bei allen unseren Entwürfen ging es uns nicht darum, einfach einen Klon zu schaffen.  Bei diesem Modell haben wir besonders auf die Details geachtet und einen Lautsprecher entwickelt, der die gleiche ausgewogene Wiedergabe bietet wie das Original, ohne dabei steril und leblos zu klingen.  Mit einem Gussrahmen, einer 2,5-Zoll-Schwingspule und einer Nennleistung von 200 Watt und einem Gewicht von 18 Pfund ist dieses Biest bärenstark.  Als willkommene Ergänzung der WGS-Flotte ist dieser Lautsprecher definitiv unser Schlachtschiff.

Hinweis vom Chef: "Wir haben sowohl den EVM 12L als auch den WGS 12L in einer 806 Box verglichen und wenn man nicht weiß, welcher der beiden Lautsprecher in welcher Box eingebaut ist, kann man sie nicht unterscheiden. Der WGS 12L ist eine echte (nicht nur preisliche) Alternative zum Original und wird von uns uneingeschränkt als Ersatz für den EVM 12L empfohlen."

Thiele-Small Parameters (8 Ohm Version)

• Resonant Frequency (Fs): 49.58 Hz
• DC Resistance (Re): 5.84 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 7.41
• Electromagnetic Q (Qes): 0.25
• Total Q (Qts): 0.24
• Compliance Equiv. Vol. (Vas): 50.51 cu ft
• Mech. Compliance of Susp. (Cms): 0.27 mm/N
• BL Product (BL): 16.74 T-M
• Diaphragm Mass Inc. Airload (Mms): 38.77 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.67 db

Vintage American Ceramic Guitar Lautsprecher
12" Lautsprecher mit gesäumter Membran und großem Keramikmagneten, Upgrade und Ersatz für Jensen C12N

• Magnet:  großer Keramikmagnet
• Leistung: 50 W
• Empfindlichkeit: 99,5 dB
• Gewicht: 3,4 kgs
• VC Durchmesser: 1.5″
• 16 Ohm

Jensen Jet C12 Electric Lightning

Voller und kräftiger Sound mit einem dicken aber klaren Fundament, ausgewogenen Mitten und knackigen Höhen, die aber nicht nerven.
Ein modern klingenden Lautsprecher, sehr gut geeignet von Clean bis Overdrive.

Technische Daten:

• Größe: 12"
• Impedanz: 16 Ohm
• Leistung (RMS): 70 W
• Sensitivity @ 1 W, 1 m:    99 dB
• Resonanz Frequenz  fs: 95 Hz

Dateien:

• Datenblatt

Vintage American Ceramic Guitar Lautsprecher
8″ gesäumte und gerippte Membran mit kleinem Antrieb, Ersatz für Jensen C8R.

• Small Ceramic Magnet
• Power: 15 W
• Sensitivity: 94,5dB
• Weight: 1,2 kg
• VC Diameter: 1″
• 8 Ohm
• Schwingspule Papier

Der G10C ist ein 10" Lautsprecher mit 30 oz Ceramic Antrieb und "Seamed Cone".

Unit Weight: 7 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 79.61 Hz
• DC Resistance (Re): 6.3 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 7.7956
• Electromagnetic Q (Qes): 0.6822
• Total Q (Qts): 0.6273
• Compliance Equiv. Vol. (Vas): 1.349 cu ft
• Mech. Compliance of Susp. (Cms): 198.897 mm/N
• BL Product (BL): 9.92 T-M
• Diaphragm Mass Inc. Airload (Mms): 20.0945 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 96.35 db

Vintage American Ceramic Guitar Lautsprecher
10"-Lautsprecher mit gesäumter Membran und kleinem Antrieb, Ersatz für Jensen C10R.

• Leistung: 15 W
• Kleiner Keramikmagnet
• Empfindlichkeit: 96,5 dB
• Gewicht: 1,4 kg
• VC Durchmesser: 1"
• 4 Ohm
• Papier Schwingspule

Der V-Type kombiniert alte und neue Herstellungstechniken und liefert einen modernen vintage-orientierten Klang für jede Musikrichtung. Im Clean-Breich liefert er einen ausgeglichenen Frequenzgang von den Tiefen bis zu den Höhen, mit genau der richtigen Menge an Hochmitten und Präsenz in den Höhen um dem Sound Klarheit und Definition zu geben. Wird er gefordert liefert er raue Rocktöne mit viel Wärme in den Mitten um Single-Notes genug Kraft und Substanz zu geben.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 70Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 31oz, 0.88Kg
• Frequency range: 70-5000 Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: Available 7.3Ω or 12.9Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.3”, 134mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 4.84”, 123mm
• Unit weight: 7.2lb, 3.3kg

Vintage American Ceramic Guitar Lautsprecher
8″ gesäumte und gerippte Membran mit kleinem Antrieb, Ersatz für Jensen C8R.

• Small Ceramic Magnet
• Power: 25 W
• Sensitivity: 94,5dB
• Weight: 1,2 kg
• VC Diameter: 1″
• 8 Ohm

Vintage American Ceramic Guitar Speaker – Large Alnico
12" Lautsrpecher mit besäumte Membran und großem Alnico Magneten, Upgrade für Jensen P12N.

• Magnet: AlNiCo groß, 1,13 kg
• Leistung: 50W
• Empfindlichkeit: 100dB
• Schwingspule: 1,5″ / 38,1 mm
• 8 Ohm

Der G12 C/S hat einen amerikanischen Grundcharater, aber mit etwas lebhafteren Höhen. Er basiert auf dem G12C, wird aber mit einer glatten Membran, einer Kalotte aus Filz und mit leichtem Treatment gefertigt. Konzipiert für Verstärker mit klassische-amerikanischem Clean-Sound.

Thiele-Small Parameters

• Resonant Frequency (Fs): 95.68 Hz
• DC Resistance (Re): 7.47 Ohm
• Coil Inductance (Le): 0.28 mH
• Mechanical Q (Qms): 14.56
• Electromagnetic Q (Qes): 0.73
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 19.70 cu ft
• Mech. Compliance of Susp. (Cms): 0.10 mm/N
• BL Product (BL): 12.83 T-M
• Diaphragm Mass Inc. Airload (Mms): 26.70 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.54 db

Der 12" BlackHawk™ Alnico-Lautsprecher ist endlich da! Jetzt kann Dein Amp richtig rocken. Dieser Gitarrenlautsprecher verleiht Deinem Verstärker unverfälschte Höhen, straffe Mitten und genau die richtige Menge an Wärme und Tiefen. Dieser Lautsprecher ist die 50-Watt-Version des 12" Black & Blue Alnicon und hat mehr Tiefbass als ihr 15-Watt-Cousin. Dieser Lautsprecher ist das perfekte Upgrade für Deinen VOX™ AC30 oder als Ersatz für den Celestion™ Gold™.

Anmerkung: Die Namensgebung ist etwas ungünstig, denn der Unterschied zum Blackhawk HP ist deutlich. Richtiger wäre die Bezeichnung "Black & Blue HP", also die 50 Watt Version des Black&Blue bzw. Celestion Blue.

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters (8 Ohm Modell)

• Resonant Frequency (Fs): 110.42 Hz
• DC Resistance (Re): 7.98 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 14.62
• Electromagnetic Q (Qes): 1.06
• Total Q (Qts): 0.98
• Compliance Equiv. Vol. (Vas): 13.30 cu ft
• Mech. Compliance of Susp. (Cms): .07 mm/N
• BL Product (BL): 12.42 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.69 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 100.08 db

Der Jensen JET Tornado ist klanglich dem NEO 12" sehr ähnlich aber durch die niedrigere Resonanzfrequenz noch runder und satter im Bass. Trotzdem bleibt der Bass beim Tornado immer perfekt fokussiert.
Voller, warmer und klarer Klang mit fein schimmerndem Schmelz in den Höhen und auch im Overdrivebetrieb immer mit perfekter Definition. Einsetzbar in allen Stilrichtungen egal ob eher leise oder mit viel Power. Dank des geringen Gewichts ist er auch ideal für die Bestückung von eher großen Boxen wie z.B. 4x12er geeignet.

Technische Daten:

• Größe: 12"
• Impedanz: 16 Ohm
• Leistung (RMS):    100 W
• Sensitivity @ 1 W, 1 m:    97,3 dB
• Resonanz Frequenz  fs: 72,4 Hz

Dateien:

• Datenblatt

Der WGS ET90 ist der große Bruder des ET65 und verträgt Leistungen bis zu 90 Watt. Der Charakter des ET90 ist dem des ET65 nahezu identisch, bietet aber mehr Headroom was sich insbesondere bei stärkerem Overdrive bis hin zu Highgain durch eine weniger starke Komprimierung darstellt. Sprich er klingt bei Higain etwas offener als der ET65.
Dieser Lautsprecher eignet sich sehr gut für Rock bis Ultra Metal und sollte in einer Box mit größerem Volumen betrieben werden. Aber auch in Boxen mit offener Rückwand bleibt er im Bassbereich sehr stabil, selbst bei hoher Verzerrung.

Thiele-Small Parameters

• Resonant Frequency (Fs): 100.14 Hz
• DC Resistance (Re): 8.04 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 6.08
• Electromagnetic Q (Qes): 0.78
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 16.03 cu ft
• Mech. Compliance of Susp. (Cms): 0.08 mm/N
• BL Product (BL): 13.95 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.95 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.94 db

Headroom, Klarheit, Ansprache, Kraft ...
Diese Begriffe sind zum Synonym für ein klassisches amerikanisches Design geworden, das auf der ganzen Welt bekannt und beliebt ist.  WGS zollt diesem Klassiker nun mit dem WGS12L Tribut. Doch wie bei allen unseren Entwürfen ging es uns nicht darum, einfach einen Klon zu schaffen.  Bei diesem Modell haben wir besonders auf die Details geachtet und einen Lautsprecher entwickelt, der die gleiche ausgewogene Wiedergabe bietet wie das Original, ohne dabei steril und leblos zu klingen.  Mit einem Gussrahmen, einer 2,5-Zoll-Schwingspule und einer Nennleistung von 200 Watt und einem Gewicht von 18 Pfund ist dieses Biest bärenstark.  Als willkommene Ergänzung der WGS-Flotte ist dieser Lautsprecher definitiv unser Schlachtschiff.

Hinweis vom Chef: "Wir haben sowohl den EVM 12L als auch den WGS 12L in einer 806 Box verglichen und wenn man nicht weiß, welcher der beiden Lautsprecher in welcher Box eingebaut ist, kann man sie nicht unterscheiden. Der WGS 12L ist eine echte (nicht nur preisliche) Alternative zum Original und wird von uns uneingeschränkt als Ersatz für den EVM 12L empfohlen."

Thiele-Small Parameters

• Resonant Frequency (Fs): 49.58 Hz
• DC Resistance (Re): 5.84 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 7.41
• Electromagnetic Q (Qes): 0.25
• Total Q (Qts): 0.24
• Compliance Equiv. Vol. (Vas): 50.51 cu ft
• Mech. Compliance of Susp. (Cms): 0.27 mm/N
• BL Product (BL): 16.74 T-M
• Diaphragm Mass Inc. Airload (Mms): 38.77 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.67 db

Mit einer monströsen Nennleistung von 250 Watt liefert der Copperback eine unvergleichliches Dynamik, enorm viel Headroom sowie eine hohe Anschlagdynamik ohne dass dabei das charakteristische Aufbrechen der Membran, welche typisch für Celestion-Lautsprecher ist, verloren geht. Und das alles bei einem Gewicht von nur 2,3 kg.

Der Copperback liefert definitiv nicht der "braune Sound", aber für diejenigen, die mehr Transparenz und weniger Intensität in den Mitten wünschen holt der Copperback das Beste aus deinem Verstärker und Spiel ohne zusätzliche Färbung heraus.
Das einzigartige Ansprechverhalten des Lautsprechers bietet ein straffes Fundament, neutrale Low-Mids, eine klare und offene Upper-Mid-Definition
und gut kontrollierte Höhen, was bedeutet, dass Du mit einem einfachen Dreh am Drive-Regler von schimmernden glockenähnlichen Cleans zu flötenden High Gain wechseln kannst.


General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 250W
• Nominal impedance 8Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Voice coil diameter: 2.5", 63mm
• Voice coil material: Round copper
• Magnet type: Neodymium
• Frequency range: 70-5500Hz
• Resonance frequency, Fs: 55Hz

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 4.9", 125mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 5", 127mm
• Unit weight: 5.5lb, 2.6kg

Der 10" Veteteran besticht durch frühen "Cone Breakup", sowie saubere und warme Obertöne. Die besäumte Papiermembran ist hier der Schlüssel zum Klang.

Thielle-Small Parameters

• Resonant Frequency (Fs): 110.86 Hz
• DC Resistance (Re): 6.9 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 17.2304
• Electromagnetic Q (Qes): 1.9694
• Total Q (Qts): 1.7674
• Compliance Equiv. Vol. (Vas): 0.808 cu ft
• Mech. Compliance of Susp. (Cms): 119.122 mm/N
• BL Product (BL): 6.15 T-M
• Diaphragm Mass Inc. Airload (Mms): 17.3021 grams
• Surface Area of Cone (Sd): 366.0962 cm squared
• Sound Pressure Level (spl): 93.84 db

Der 12” Retro 30™ bietet im Vergleich zum Veteran 30 mehr Höhen und eine bessere Artikulation. Ferner hat er straffere Bässe und klarere Höhen. Dieser Lautsprecher ist sehr vielfältig und erwacht erst richtig im Overdrive Kanal. Kombnierbar mit Reaper™ oder ET65™.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters (8 Ohm speaker)

• Resonant Frequency (Fs): 103.76 Hz
• DC Resistance (Re): 8.04 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 9.73
• Electromagnetic Q (Qes): 0.75
• Total Q (Qts): 0.70
• Compliance Equiv. Vol. (Vas): 16.28 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 13.85 T-M
• Diaphragm Mass Inc. Airload (Mms): 27.48 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.63 db

• Gummifuß mit Stahl-Halterung
• Größe: d = 38 mm, h = 20 mm
• 4 Stück
• inkl. Schrauben

In Zusammenarbeit mit Howlin' Amps: Dumble-Style ODS 50 Vollröhren-Gitarrenverstärker-Bausatz.
Weitere Informationen zu diesem Bausatz sowie Aufbauanleitung sind auf der Projekt-Seite zu finden und ein Promo-Video gibt es auf YouTube

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des Howlin' Amps Dumble ODS 50 inklusive Chassis, Faceplate und Knöpfe.
NICHT enthalten ist eine Headshell.

Bitte beachten, ganz wichtig und ist wirklich so gemeint: Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Messgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Keine Lust den Verstärker selbst auf zu bauen ? Dieser Bausatz kann auch fertig aufgebaut und getestet geliefert werden. Bei Interesse bitte melden...

• Größe (B x H): ca. 100 x 75 cm (nur in dieser Größe verfügbar)
• Material: 100 % Polyamid
• Preis pro Stück
• Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren.

Weitere Informationen und Hinweise zu Frontbespannung

• FAQ Frontbespannung

Koffergriff Kunstleder, Dog-Bone Style

• Befestigungsbügel: Stahl, vernickelt
• Farbe: schwarz
• OHNE MONTAGEMATERIAL

We have created a truly awesome 15" speaker with the G15! Now you can play a 15" with quick, articulate response, aggressive mid-range, & fat low end.

Thiele-Small Parameters

• Resonant Frequency (Fs): 100.45 Hz
• DC Resistance (Re): 6.4 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 12.3144
• Electromagnetic Q (Qes): 1.188
• Total Q (Qts): 1.0835
• Compliance Equiv. Vol. (Vas): 2.165 cu ft
• Mech. Compliance of Susp. (Cms): 50.169 mm/N
• BL Product (BL): 11.64 T-M
• Diaphragm Mass Inc. Airload (Mms): 50.0389 grams
• Surface Area of Cone (Sd): 923.4744 cm squared
• Sound Pressure Level (spl): 99.03 db

• Gummifuß mit Stahl-Halterung
• Größe: d = 25 mm,  h = 11 mm
• 4 Stück
• Ink. Schrauben

Rundes Anschlussterminal für eine Klinkenbuchse 6,3 mm

• aus Metall
• schwarz pulverbeschichtet
• inkl. 3 Holzschrauben, schwarz
