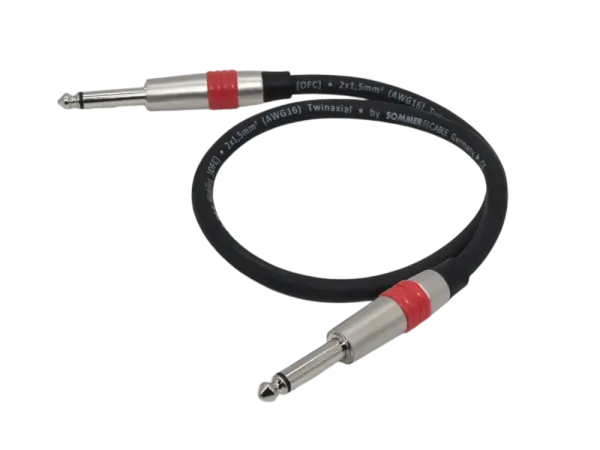

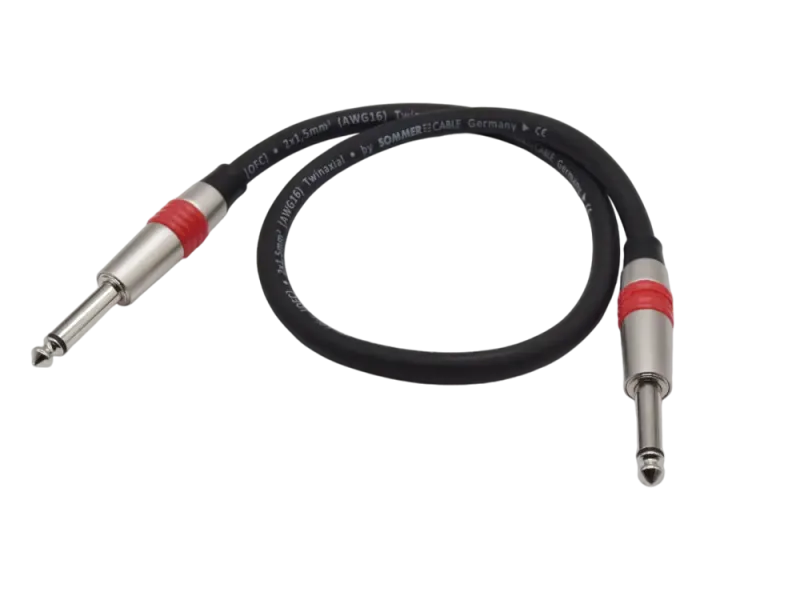

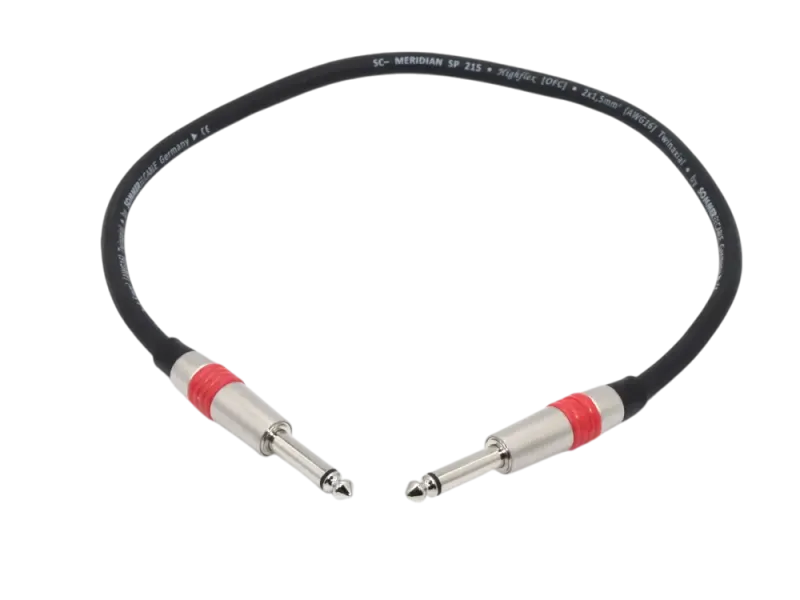

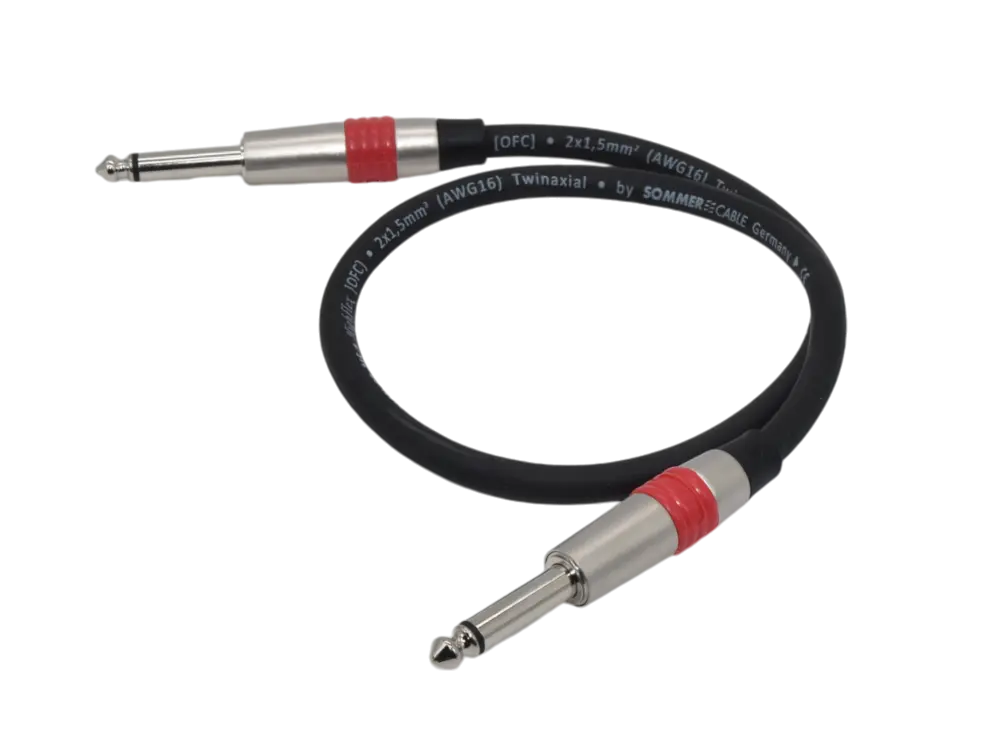

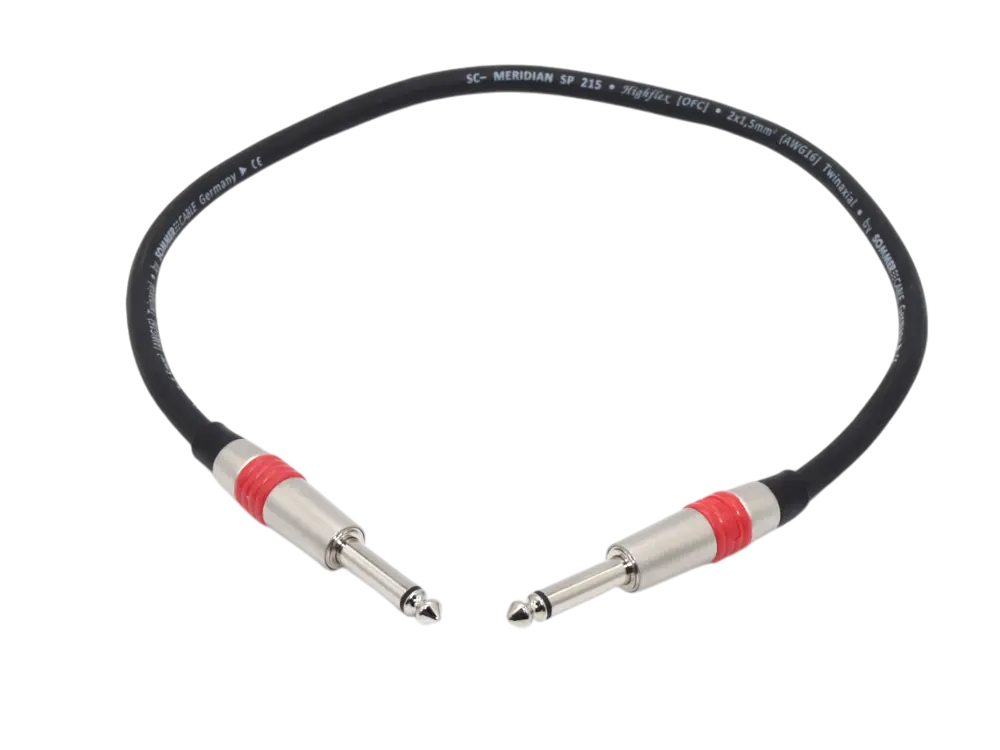

Lautsprecherkabel Klinke-Klinke, 0,5 m - schwarz

Der G12 C/S hat einen amerikanischen Grundcharater, aber mit etwas lebhafteren Höhen. Er basiert auf dem G12C, wird aber mit einer glatten Membran, einer Kalotte aus Filz und mit leichtem Treatment gefertigt. Konzipiert für Verstärker mit klassische-amerikanischem Clean-Sound.

Thiele-Small Parameters

• Resonant Frequency (Fs): 95.68 Hz
• DC Resistance (Re): 7.47 Ohm
• Coil Inductance (Le): 0.28 mH
• Mechanical Q (Qms): 14.56
• Electromagnetic Q (Qes): 0.73
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 19.70 cu ft
• Mech. Compliance of Susp. (Cms): 0.10 mm/N
• BL Product (BL): 12.83 T-M
• Diaphragm Mass Inc. Airload (Mms): 26.70 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.54 db

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

The 12” high power Reaper HP™ is designed to go where the 30 watt version couldn't. If you want a good clean tone with just the right amount of breakup at medium-high volume, then this is your speaker. This 50 watt version is both warmer and more powerful than the 30 watt version.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 101.9 Hz
• DC Resistance (Re): 6.7 Ohm
• Coil Inductance (Le): 8 mH
• Mechanical Q (Qms): 8.613
• Electromagnetic Q (Qes): 0.7235
• Total Q (Qts): 0.6674
• Compliance Equiv. Vol. (Vas): 1.384 cu ft
• Mech. Compliance of Susp. (Cms): 87.6 mm/N
• BL Product (BL): 13.76 T-M
• Diaphragm Mass Inc. Airload (Mms): 27.8476 grams
• Surface Area of Cone (Sd): 558.645 cm squared
• Sound Pressure Level (spl): 99.42 db

Der Jensen JET Tornado ist klanglich dem NEO 12" sehr ähnlich aber durch die niedrigere Resonanzfrequenz noch runder und satter im Bass. Trotzdem bleibt der Bass beim Tornado immer perfekt fokussiert. Voller, warmer und klarer Klang mit fein schimmerndem Schmelz in den Höhen und auch im Overdrivebetrieb immer mit perfekter Definition. Einsetzbar in allen Stilrichtungen egal ob eher leise oder mit viel Power. Dank des geringen Gewichts ist er auch ideal für die Bestückung von eher großen Boxen wie z.B. 4x12er geeignet.

Technische Daten:

• Größe: 12"
• Impedanz: 8 Ohm
• Leistung (RMS):    100 W
• Sensitivity @ 1 W, 1 m:    97,3 dB
• Resonanz Frequenz  fs: 72,4 Hz

Dateien:

• Datenblatt

10"  Seamed Ribbed Membrane mit großem Keramikmagneten, Ersatz für C10N, Papierschwingspule.
Ähnlich wie der 10LC, aber mit weniger Ausgangsleistung, dafür jedoch mit einem ausgewogeneren Klang und mehr Glanz im Höhenbereich.
Ein etwas weicherer Klang, der den Headroom beibehält. Ursprünglich für den Studio- oder Heimgebrauch gedacht, behaupten viele Musiker, dass er dem originalen C10N aus den letzten 4 und 5 Jahrzehnten am nächsten kommt.
Versionen mit Papierschwingspulen sind den Originalen am ähnlichsten und verleihen einen holzigen Klang, der im direkten Vergleich zu unserer Standardspule flacher ist.

Der 12" Reaper™ stellt eine direkte Austauschalternative zum Celestion G12H30 Anniversary Edition dar.
Der Reaper klingt wie ein Green Beret auf Stereoiden. Die Membranverzerrung beginnt etwas später als beim Green Beret.
Er eignet sich auch hervorragend für eine Mischbestückung mit einem Green Beret oder Veteran 30.

Unit Weight:  10 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 126.60 Hz
• DC Resistance (Re): 8.20 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 8.56
• Electromagnetic Q (Qes): 1.01
• Total Q (Qts): 0.90
• Compliance Equiv. Vol. (Vas): 10.52 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 13.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 28.57 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.04 db

Der 10-Zoll-Lautsprecher, der denkt, er sei ein 12-Zöller. Der Celestion Greenback 10“ wurde entwickelt, um den legendären Klang der "Celestion 10s" aus den 70ern einzufangen. Er bietet einen für 10“-Lautsprecher untypischen vollen und satten Klang im Bassbereich mit cremigen Mitten und weichen Höhen.

Angetestet von Tube-Town: Der Celestion 10” Greenback kann zwar nicht ganz das Klangspektrum seines großen Bruders bieten - was physikalisch natürlich auch nicht möglich ist - aber er überzeugt dennoch mit einem vollen Sound, der in den Höhen etwas zurückhaltender ist als der 12” Greenback, wodurch er in den Höhen runder und weicher wirkt, auch bei gesteigerter Übersteuerung im Sound.
Alles in allem ist der Celestion 10” Greenback ein echter Rock- und Blues-Speaker, den wir in offenen Boxen oder Combos einsetzen würden, um das Maximum aus dem Lautsprecher herauszuholen. Keine zu kleinen geschlossenen Boxen verwenden, denn der Lautsprecher muss atmen, ansonsten geht der "British Touch", den der Lautsprecher hat, verloren. Durch die 30-Watt-Leistung hat der Lautsprecher zudem ein gutes Stück mehr Reserven als der 12” Greenback, was ihn ein Stück flexibler im Einsatz macht als das Original.

Allgemeine Spezifikationen

• Nomineller Durchmesser: 10", 254mm
• Leistung: 30Wrms
• Nominale Impedanz: Erhältlich in 8Ω oder 16Ω
• Sensitivität: 95dB
• Chassis-Typ: Geprägter Stahl
• Durchmesser der Schwingspule: 1.75", 44.5mm
• Material der Schwingspule: Rundes Kupfer
• Magnet-Typ: Keramik
• Magnet-Gewicht: 14oz
• Frequenzbereich: 95-5500Hz
• Resonanzfrequenz, Fs: 98Hz
• DC-Widerstand, Re: Erhältlich in 6.4Ω oder 12.05Ω

• Ausschnitt-Durchmesser: 9.0", 229mm
• Durchmesser: 10.0", 254mm
• Durchmesser der Magnetstruktur: 4.9", 124mm
• Abmessungen der Montageschlitze: 0.25 x 0.43", 6.5 x 11mm Ø
• Montageschlitz PCD: 9.6", 245mm
• Anzahl der Montageschlitze: 4
• Gesamttiefe: 4.0", 102mm
• Gewicht: 3.5lb, 1.6kg

Ursprünglich in den späten 70er Jahren entwickelt, unter der Verwendung von moderneren Materialien und Fertigungstechniken für eine höhere Belastbarkeit, wird der G12-65 oft als einer der besten Lautsprecher zum Einsatz in einer 4x12 bezeichnet. In den frühen 80er Jahren wurde der G12-65 durch seine schnelle Ansprache und seinem strammen Bassbereich einer der Lieblings-Lautsprecher Bei Hardrock-Gitarristen. Die präzise abgestimmten Mitten und knackig definierten Höhen tragen ihren Teil zu einem aggressiven Crunch-Sound bei, der sich schlagkräftig im Mix durchsetzt. Die warmen und detailreichen Mitten geben einzelnen Noten die nötige Tiefe.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 65Wrms
• Nominal impedance :Available 8Ω or 15Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range:80-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: Available 6.9Ω or 11.8Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.7", 145mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.0", 128mm
• Unit weight: 7.7lb, 3.5kg

Der WGS ET90 ist der große Bruder des ET65 und verträgt Leistungen bis zu 90 Watt. Der Charakter des ET90 ist dem des ET-65 nahezu identisch, bietet aber mehr Headroom was sich insbesondere bei stärkerem Overdrive bis hin zu Highgain durch eine weniger starke Komprimierung darstellt. Sprich er klingt bei Higain etwas offener als der ET65.
Dieser Lautsprecher eignet sich sehr gut für Rock bis Ultra Metal und sollte in einer Box mit größerem Volumen betrieben werden. Aber auch in Boxen mit offener Rückwand bleibt er im Bassbereich sehr stabil, selbst bei hoher Verzerrung.

Thiele-Small Parameters

• Resonant Frequency (Fs): 100.14 Hz
• DC Resistance (Re): 8.04 Ohm
• Coil Inductance (Le): 0.33 mH
• Mechanical Q (Qms): 6.08
• Electromagnetic Q (Qes): 0.78
• Total Q (Qts): 0.69
• Compliance Equiv. Vol. (Vas): 16.03 cu ft
• Mech. Compliance of Susp. (Cms): 0.08 mm/N
• BL Product (BL): 13.95 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.95 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.94 db

Vintage American Ceramic Guitar Lautsprecher - Super Ribbed Cone
12"-Lautsprecher mit gerippter Membran und kleinem Keramikmotor,  Ersatz für den Jensen C12R.

• Magnet:  Kleiner Keramikmagnet
• Leistung: 25W
• Empfindlichkeit: 97.5dB
• Gewicht: 1,7 kg
• VC Durchmesser: 1″
• 16 Ohm

Vintage American Ceramic Guitar Speaker
8″ gesäumte und gerippte Membran mit kleinem Antrieb, Ersatz für Jensen C8R.

• Magnet: kleiner Keramikmagnet
• Leistung: 15 W
• Empfindlichkeit: 94,5dB
• Gewicht: 1,2 kg
• VC Durchmesser: 1″
• 4 Ohm
• Schwingspule aus Papier

Der Detroit 820 sorgt mit seinem 8"-Hanf-Treiber für Aufsehen. Dieses Modell erzeugt einen organischen und Vintage-Tweed-Sound mit warmen, vollen Bässen und bärigem Mittelton. Abgerundet wird das Ganze durch cremige Höhen.
Der Detroit 820 ist die perfekte Wahl für Gitarristen, die ihren Blues- oder Rocksound verbessern wollen. Die hohe Empfindlichkeit, die Hanfverbundmembran und der starke Ferritmagnet sorgen dafür, dass Dein Style und Dein Sound zum Stadtgespräch werden.

Gitarrenlautsprecher mit amerikanischem Klang

• 8" (203 mm) Durchmesser des Stahlkorbs
• 20 Watt, 4 Ohm, 94 dB SPL
• 1"-Kupferschwingspule, Kraftpapierspanner
• 10-oz-Ferritmagnet
• In den USA hergestellter Hanfkonus
• Größe, nominal (Zoll & mm): 8" (203 mm)
• RoHS-konform: Ja
• Nennimpedanz (Z) (Ω): 4
• Nennleistung IEC268-5 (W): 20 Watt
• Nennimpedanz (Ω): 4
• Dauerleistung (W): 20
• Programmleistung (W): 40
• Frequenzbereich (Hz): 80 - 10,000
• Empfindlichkeit (dB SPL) ¹: 94
• Resonanzfrequenz (Fs) (Hz): 139
• Gleichstromwiderstand (Re) (Ω): 3.4
• Induktivität der Schwingspule (Le) (mH): 0,12
• Mechanischer Q-Faktor (Qms): 15.36
• Elektrischer Q-Faktor (Qes): 4.45
• Q-Faktor gesamt (Qts): 3.45
• Mechanischer Widerstand (Rms) (kg/s): 0,47
• Nachgiebigkeitsäquivalentes Volumen (Vas) (L): 10,92
• Nachgiebigkeit der Aufhängung (Cms) (mm/N): 0,16
• Oberfläche der Membrane (Sd) (cm²): 221.67
• Bewegte Masse (Mms) (gm): 8.28
• Höhe des Magnetspalts (mm): 6.0
• Höhe der Spulenwindung (mm): 6.35
• Motorkraftfaktor (BL) (T-M): 2.36
• Wirkungsgrad (η₀) (%): 0.64
• Wirkungsgrad-Bandbreiten-Produkt (EBP) (Fs/Qes): 31.46
• Korb-Typ: Gestanzter Stahl mit schwarzer Pulverbeschichtung
• Anschlussgröße (mm): 5.2 x 0.5
• Material des Schwingspulendrahtes: Kupfer
• Material Schwingspulenkörper: Nomex
• Art der Wicklung der Schwingspule: Einlagig
• Magnet-Material: Ferrit
• Magnet Gewicht (g): 283.5
• Material des Konuskörpers: Hanf
• Material der Staubkappe: Filz
• Material der Spinne: Baumwolle
• Nettogewicht (kg): 1.01

Meticulously hand-crafted in the UK, the Celestion 100 celebrates the world’s first purpose-built guitar loudspeaker which, in various guises, has voiced some of the most legendary and memorable riffs and solos of all time.
Referencing our own collection of early alnico speakers, the Celestion 100 is born of a painstaking research and development process, analysing, understanding and then replicating the very essence and tone of these exquisite collector’s items in a speaker that looks as great as it sounds.

General Specifications

• Nominal diameter: 305mm / 12in
• Power rating: 30W
• Rated impedance: 8Ω or 16Ω
• Sensitivity: 100dB
• Chassis type: Pressed steel
• Magnet type: Alnico
• Voice coil diameter: 1.75in / 44mm
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.6Ω or 11.8Ω

Der Neo Creamback liefert den magischen Ton, den man von einem klassischen Creamback erwarten würde. Der Unterschied ist, der Neo Creamback wird mit einem Neodym Magneten gefertigt, welcher nur knapp die Hälfte eines klassischen Keramik-Magneten wiegt. Er liefert ein kräftiges Fundament, gepaart mit warmen Mitten und sanften Höhen. Sobald eine Box mit diesem Lautsprecher transportiert werden muss, wird klar, was diesen Lautsprecher von anderen unterscheidet.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 60W
• Nominal impedance: 8Ω & 16Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Neodymium
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.6Ω & 13.1Ω
• Voice coil former material: Round copper

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.31", 7.9mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 4.8", 121.5mm
• Unit weight: 4.2lb, 1.9kg

Der 12" Green Beret™ Gitarren Lautsprecher vereint knackige Membranverzerrungen, rockigem Bass, Headroom und kräftige Mitten wie kein anderer 25 Watt Gitarren Lautsprecher.
Die Alternative für jeden Celestion™ G12M Greenback™

Unit Weight:  7.5 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 125.30 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.34 mH
• Mechanical Q (Qms): 9.52
• Electromagnetic Q (Qes): 1.35
• Total Q (Qts): 1.18
• Compliance Equiv. Vol. (Vas): 10.50 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 11.70 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.20 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.63 db

Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

High Power Version des 12” BlackHawk™, mit Alnico Antrieb und 100 Watt Leistung. Unverfälschte Höhenwiedergabe und klare Mitten, vereint mit einem warmen Klangcharakter und einem vollen Klangfundament!

Direkter Austauschtyp für EV™ SRO™ speaker !

Unit Weight:  9 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 6.4”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 88.14 Hz
• DC Resistance (Re): 7.84 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 6.32
• Electromagnetic Q (Qes): 1.03
• Total Q (Qts): 0.88
• Compliance Equiv. Vol. (Vas): 21.04 cu ft
• Mech. Compliance of Susp. (Cms): 0.11 mm/N
• BL Product (BL): 11.16 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.46 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.26 db

Der Invader 65HV basiert auf der Green-Beret- und Invader-50-Reihe und führt deren klangliche Eigenschaften fort. Er behält den typischen Charakter seiner Vorgänger bei, wurde jedoch um eine höhere Belastbarkeit und einen belüfteten 50-oz-Magneten erweitert, was zu erhöhtem Schalldruck (SPL) und besserer thermischer Stabilität führt.

Diese technischen Merkmale erzeugen eine vielseitige und kraftvolle Klangabstimmung, die für unterschiedliche Gitarrenstile geeignet ist. Der Lautsprecher bietet ein ausgewogenes Obertonspektrum mit differenziertem Mittenbereich, gleichmäßigen Höhen und einem präsenten Bassfundament. Die Konstruktion ermöglicht zudem eine hohe Empfindlichkeit gegenüber Spieldynamik und sorgt für klare Wiedergabe feiner wie auch stärker betonter Spieltechniken.

Jensen Jet C12 Electric Lightning

Voller und kräftiger Sound mit einem dicken aber klaren Fundament, ausgewogenen Mitten und knackigen Höhen, die aber nicht nerven.
Ein modern klingenden Lautsprecher, sehr gut geeignet von Clean bis Overdrive.

Technische Daten:

• Größe: 12"
• Impedanz: 16 Ohm
• Leistung (RMS): 70 W
• Sensitivity @ 1 W, 1 m:    99 dB
• Resonanz Frequenz  fs: 95 Hz

Dateien:

• Datenblatt

12" Ceramic Lautsprecher mit 30 oz Antrieb und "Seamed Cone". Der G12C ist vergleichbar mit dem Jensen C12N hat aber mehr Wärme und Tiefe im Klang.

Thiele-Small Parameters

• Resonant Frequency (Fs): 134.10 Hz
• DC Resistance (Re): 7.71 Ohm
• Coil Inductance (Le): 0.30 mH
• Mechanical Q (Qms): 18.33
• Electromagnetic Q (Qes): 1.43
• Total Q (Qts): 1.33
• Compliance Equiv. Vol. (Vas): 8.76 cu ft
• Mech. Compliance of Susp. (Cms): 0.05 mm/N
• BL Product (BL): 11.80 T-M
• Diaphragm Mass Inc. Airload (Mms): 30.58 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.48 db

The 12” Green Beret™ guitar speaker brings crunchy cone breakup, growling bass, great headroom, and aggressive mids together better than any other 25 watt speaker. Upgrade for Celestion™ G12M Greenback™.

Unit Weight:  7.5 pounds

Mounting Information

• Diameter: 12.2”
• Overall depth: 5.3”
• Cut-out diameter: 11.1”
• Mounting slot dimensions: 0.31”
• Number of mounting slots: 8

Thiele-Small Parameters

• Resonant Frequency (Fs): 125.30 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.34 mH
• Mechanical Q (Qms): 9.52
• Electromagnetic Q (Qes): 1.35
• Total Q (Qts): 1.18
• Compliance Equiv. Vol. (Vas): 10.50 cu ft
• Mech. Compliance of Susp. (Cms): 0.06 mm/N
• BL Product (BL): 11.70 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.20 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.63 db

Cliff 1298 Klinkenbuchse, Vintage Stil

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

Dateien

• Datenblatt

Potentiometer für Panelmontage

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

Potentiometer für Panelmontage

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Typ: Zeigerknopf  "Classic geriffelt"
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 20 x 11,5 mm
• Befestigung: Befestigungsschraube

Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer empfohlenen Einbaubohrung von Ø8mm ausgelegt. Die Fassungen sind mit Außen- oder Innenreflektor lieferbar. Der Steckeinsatz ist lösbar ausgelegt. Lieferung inklusive Scheibe und Sechskantmutter.

Potentiometer für Panelmontage

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

• Größe: 118,5 x 93,5 x 30 mm
• Farbe: Natural

Dateien:

• Datenblatt

• Nennspannung: 6 VDC
• Außendurchmesser: 11 mm
• Montagelochdurchmesser: 8 mm

• Größe: 121 mm x 66 mm x 41 mm
• Farbe: Natural

Dateien:

• Datenblatt

Cliff 1160 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Chassismontage, 4 Lötanschlüsse
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet von Marshall

Dateien

• Datenblatt

Potentiometer für Panelmontage

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm
