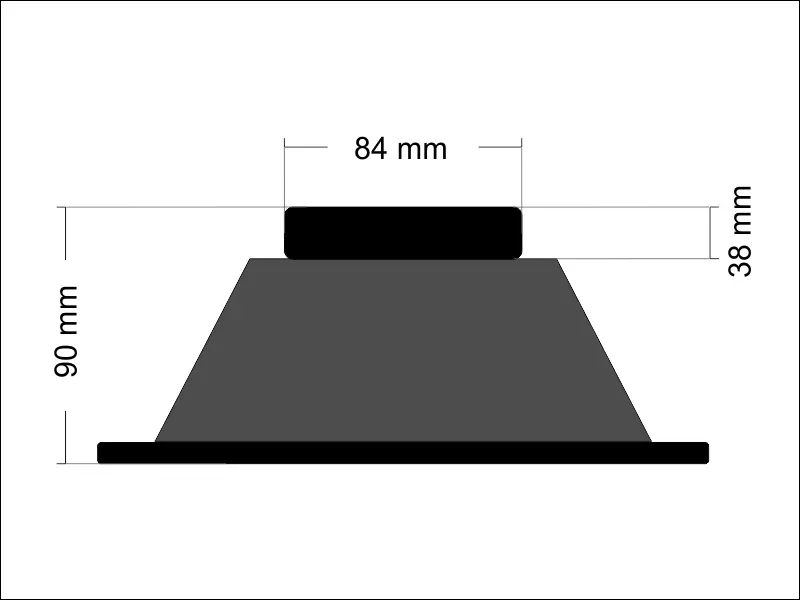

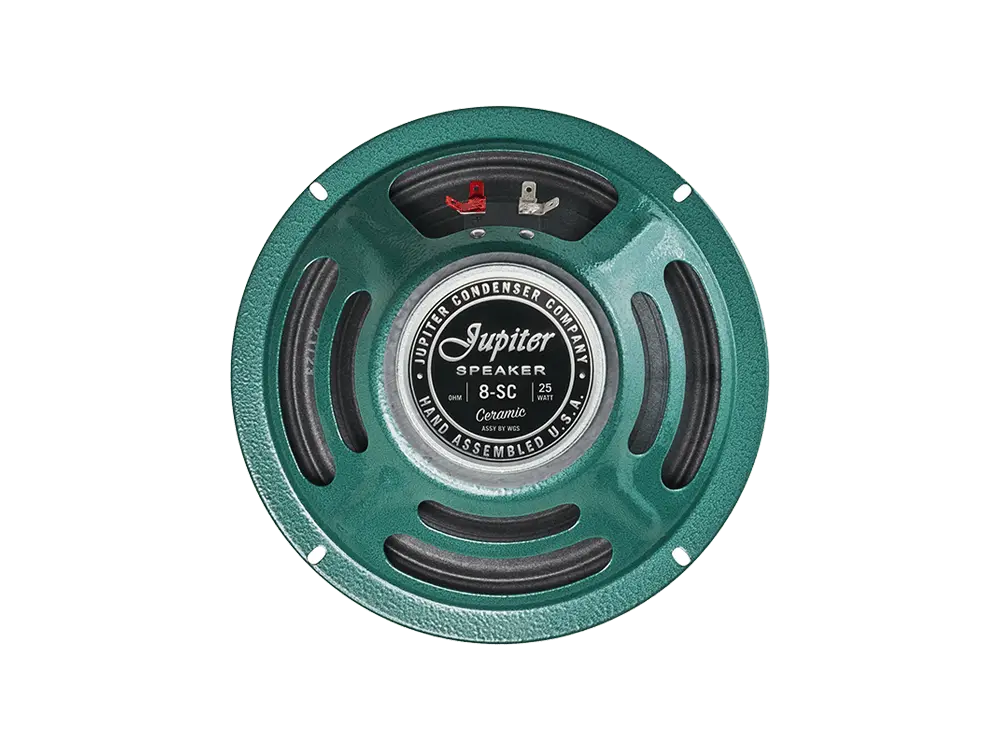

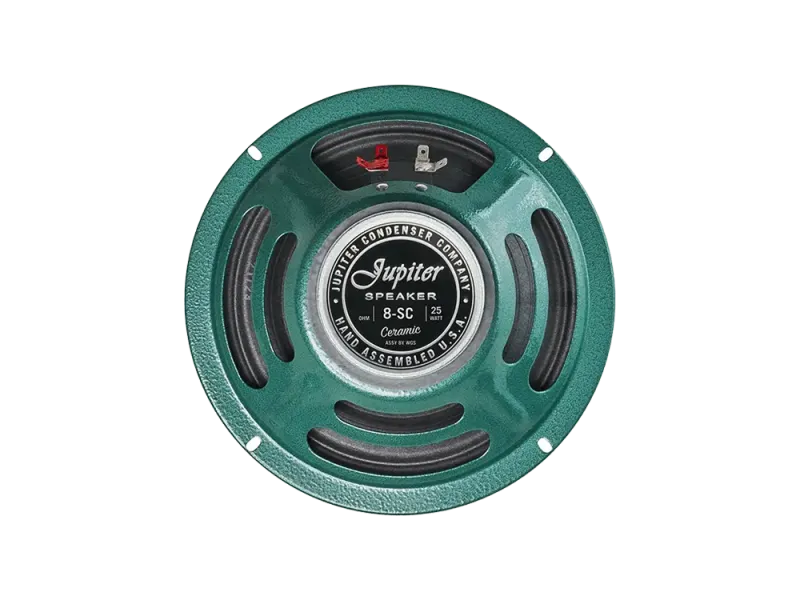

Jupiter 8SC 8" / 25 W / 4 Ohm

Universelle Größe für 12" Lautsprecher
Kuppeldurchmesser: 80 mm - empfohlen für normales Beaming

Mit zunehmender Frequenz wird die Abstrahlung eines Lautsprechers immer stärker auf seine Mitte hin gebündelt. Befindet sich der Zuhörer in diesem Strahl, ist der Klang extrem höhenreich und beißend, bewegt man sich seitlich davon, wird der Klang deutlich dunkler und Höhenanteile fehlen teilweise.
Um dieses Verhalten zu reduzieren, wird ein Diffusor eingesetzt. Dieser sitzt direkt im Strahl des Lautsprechers und lenkt die hohen Frequenzen sehr stark ab, er bricht den "Strahl". Dadurch wird das Klangbild wieder deutlich breiter und ausgeglichener.

Testvideo zum Diffusor auf ->YouTube bereitgestellt von einem unserer Kunden

• Kabelsatz für internen Lautsprecheranschluss
• Anzahl Lautsprecher: 1
• Typ: Mono
• Litze: 2 x 1,5 mm², rot-schwarz
• Klinkenbuchse / Flachstecker Kabelschuh
• Länge: ca. 55 cm

TT Cable Lastkabel für Lautsprecher

• Länge: 0,5 m
• Farbe: grau
• 1. Stecker: Mono 6,3 mm
• 2. Stecker: Mono 6,3 mm
• Kabeltyp: Sommer Cable Typ SC-MERIDIAN SP215 2 x 1,5 mm², grau (#so415-0056)

Lautsprecher Break-In / Alterungs-Service für Gitarren-Lautsprecher.
Entsprich ca. 24 Stunden Dauerbetrieb
Viele Lautsprecher die frisch aus der Verpackung kommen klingen hart und kantig und müssen erst eine gewisse Zeit betrieben werden um ihren Klang zu entwickeln. Durch den Alterungsprozess wird dieser Vorgang beschleunigt und eine gezielte "Abnutzung" bestimmter Bauteile am Lautsprecher erreicht, was zu einem weicheren und runderen Ton, insbesondere bei den Höhen, führt.

[content:3210136]

• Kabelsatz für internen Lautsprecheranschluss
• Anzahl Lautsprecher: 2
• Typ: Mono, parallel und seriell
• Litze: 2 x 1,5 mm², rot-schwarz
• Klinkenbuchse / Flachstecker Kabelschuh
• Länge je Kabel: 55 cm

Lautsprecher-Lastkabel

• Länge: 3 m
• Farbe: grau / grey
• 1. Stecker: Mono 6,3 mm
• 2. Stecker: Mono 6,3 mm
• Kabeltyp: Sommer Cable Typ SC-MERIDIAN SP215 2 x 1,5 mm², grau (#so415-0056)

Schraubensatz für Lautsprechermontage mit Einschlagmutter

• 4 x Schraube M5x20mm
• 4 x U-Scheibe M5
• 4 x Einschlagmutter M5

• Kabelsatz für internen Lautsprecheranschluss, Querverbindung
• Litze: 2 x 1,5 mm², rot-schwarz
• Flachstecker Kabelschuh
• Länge: ca. 50 cm

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Einbaudurchmesser 12 mm
mit Verdrehschutz für Feinsicherungen 5 x 20 mm
Nennspannung: 250 VAC
Nennstrom: 10 A (VDE), 16 A (UL/CSA)

für Fender Pilot-Lampe

• BA9s
• #47
• 6,3 V

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

4 Röhren, gematcht als Quartett

Die hochwertige TTEL84-Röhre mit 12 Watt Leistung eignet sich perfekt für Gitarren-, Bass- und Audioverstärker. Inspiriert von den klassischen NOS EL84-Modellen, wird diese Röhre mit modernen Fertigungsmethoden hergestellt, um eine gleichbleibend hohe Qualität zu gewährleisten.

Sie bietet eine ideale Kombination aus Klang und Zuverlässigkeit und ist ein direkter Ersatz für alle EL84 bzw. 6BQ5 Röhren.

Elektrische Spezifikationen

• Typ: Pentode
• Sockel: Noval (B9A)
• Heizspannung: 6.3 V (5.8 V min / 7.7 V max)
• Heizstrom: ca. 0.76 A
• Anodenverlustleistung: 12 W
• Schirmgitterverlustleistung: 2 W

Betriebsbedingungen

• Anodenspannung (Va): max. 300 V
• Schirmgitterspannung (Vg2): max. 300 V
• Gittervorspannung (Vg1): -7.3 V (typisch für Klasse-A Betrieb)
• Anodenstrom (Ia): 48 mA (bei -7.3 V Gittervorspannung)
• Schirmgitterstrom (Ig2): 5 mA

Kennlinien

• Verstärkungsfaktor (μ): ca. 20
• Innenwiderstand (Ra): ca. 38 kΩ
• Steilheit (S): 11 mA/V

Hinweise zur Verwendung

• Betriebstemperatur: Sollte in einem gut belüfteten Gehäuse betrieben werden, um Überhitzung zu vermeiden.
• Austauschbarkeit: EL84 kann durch die russische 6П14П oder die amerikanische 7189 ersetzt werden, wobei auf unterschiedliche Spezifikationen geachtet werden muss.
