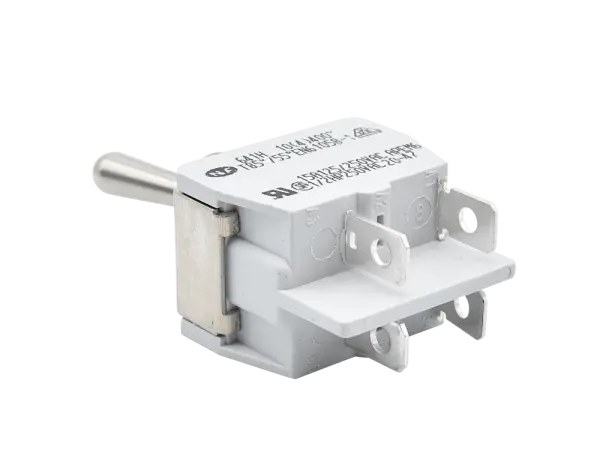

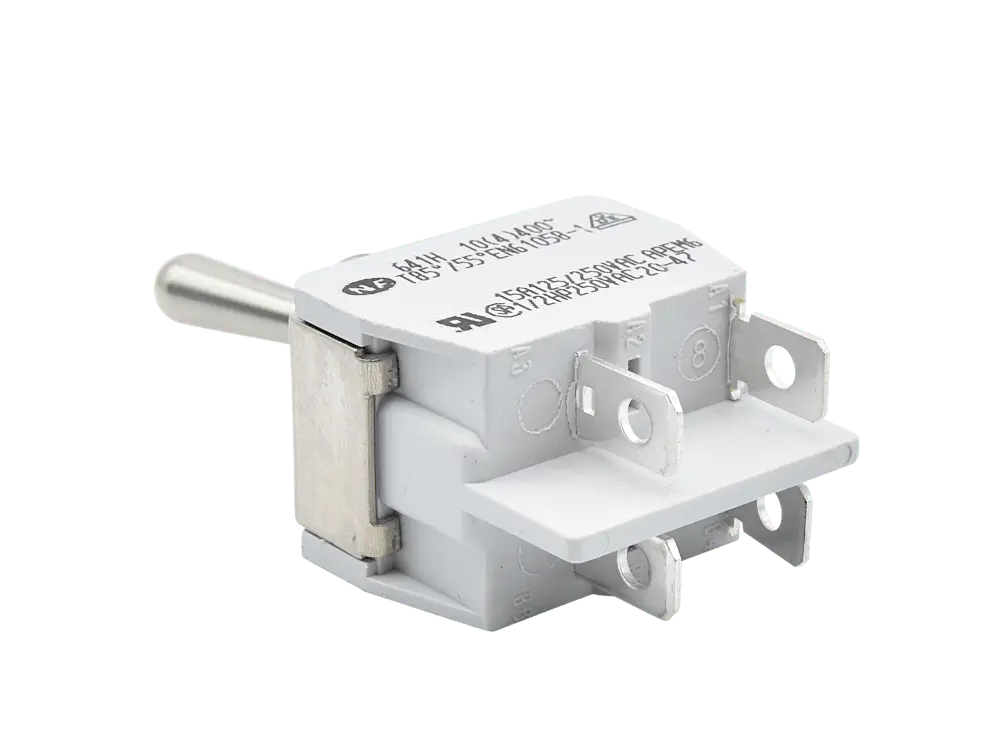

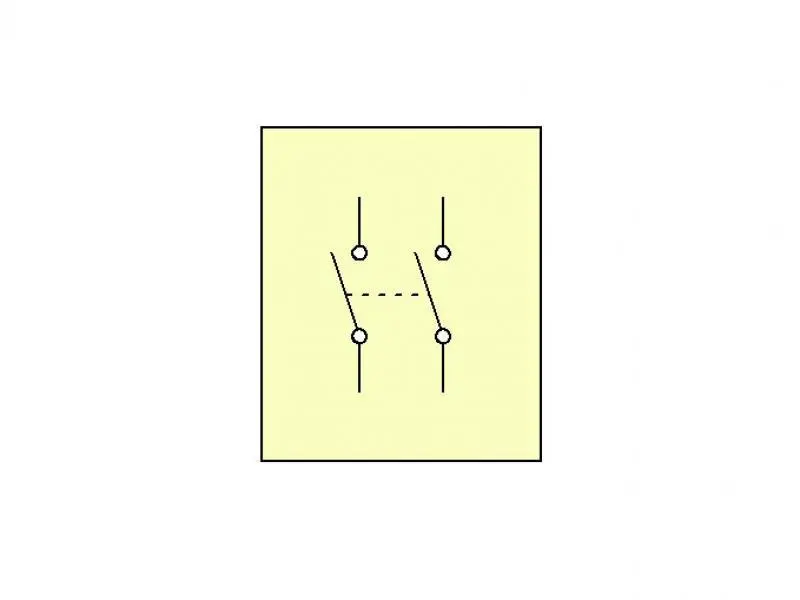

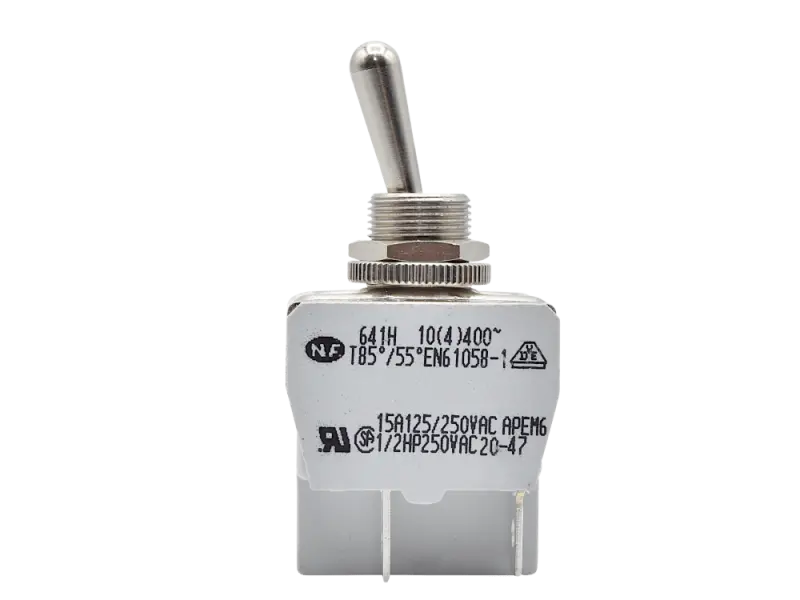

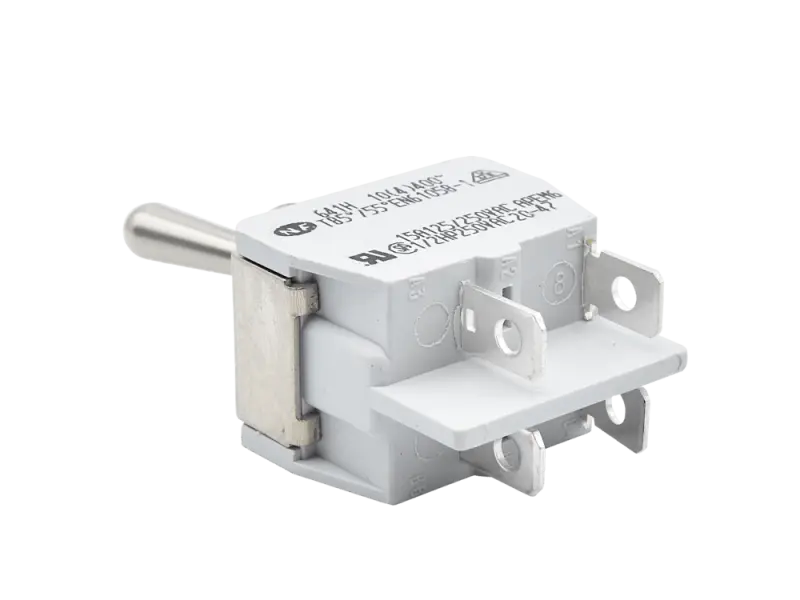

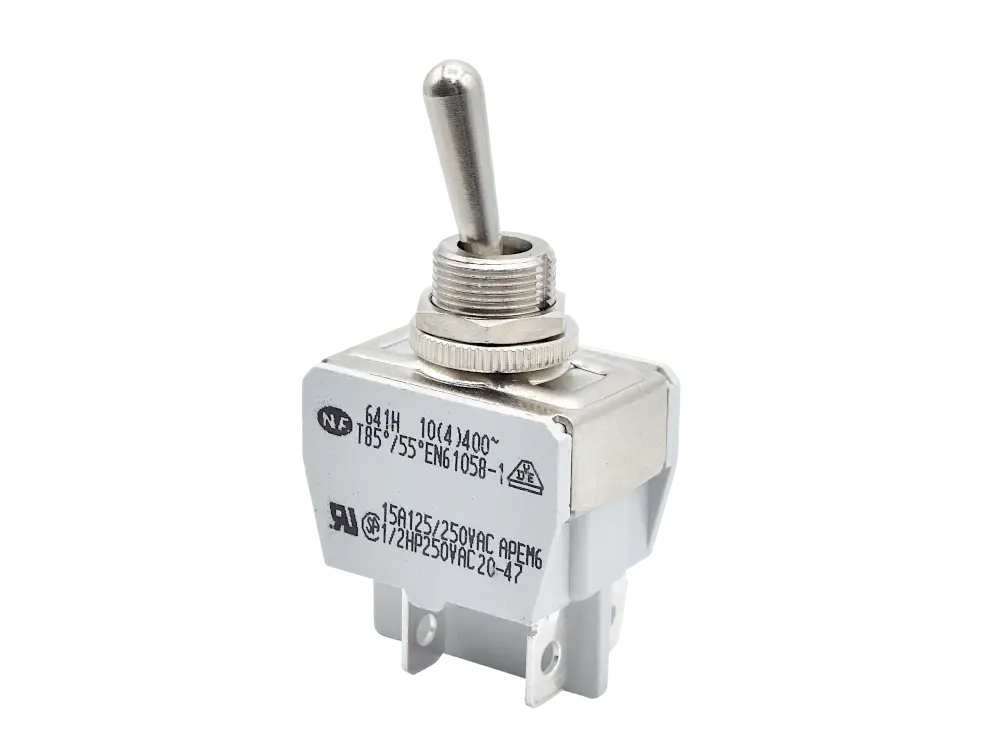

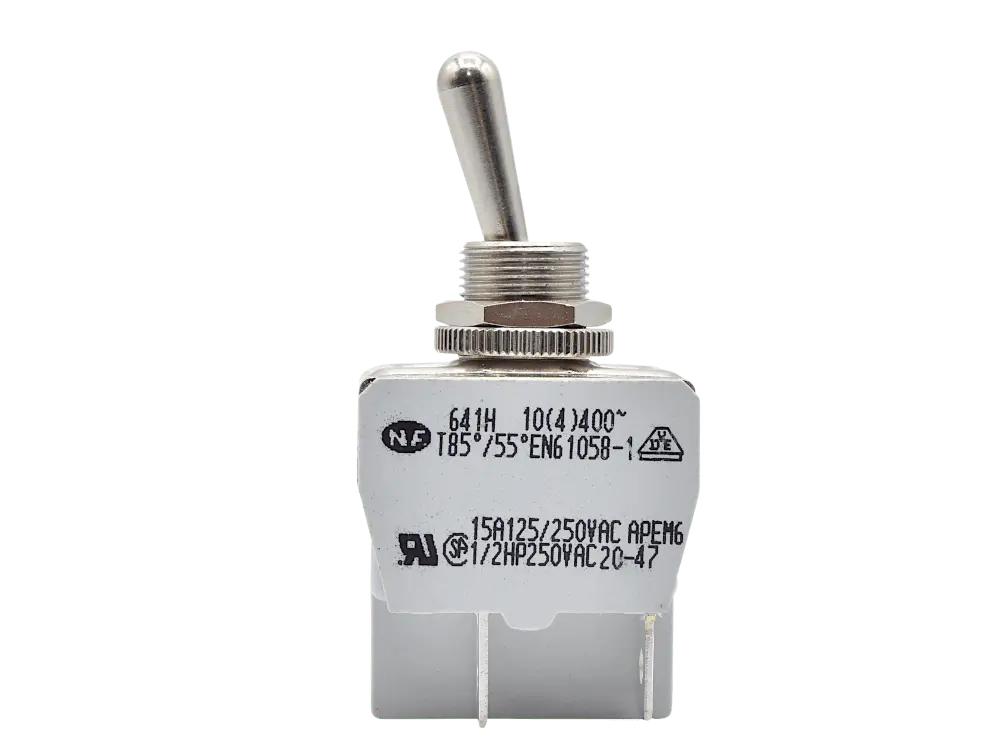

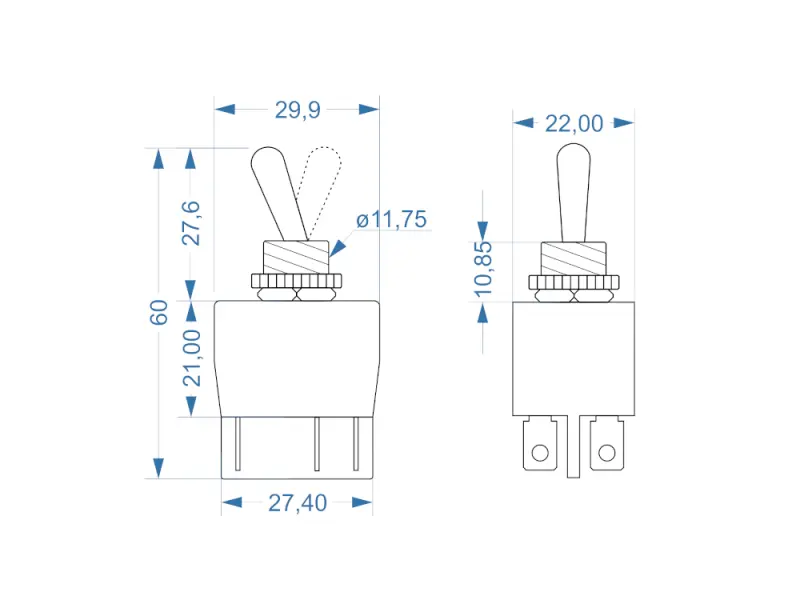

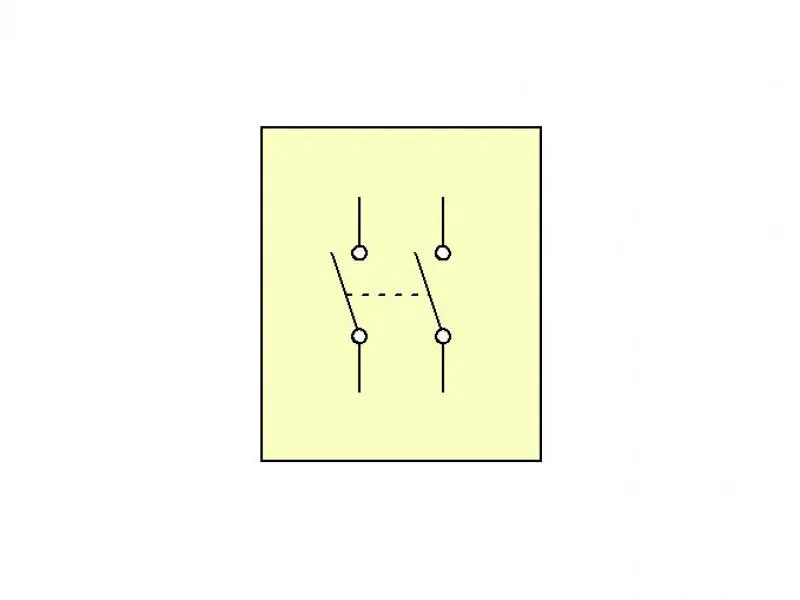

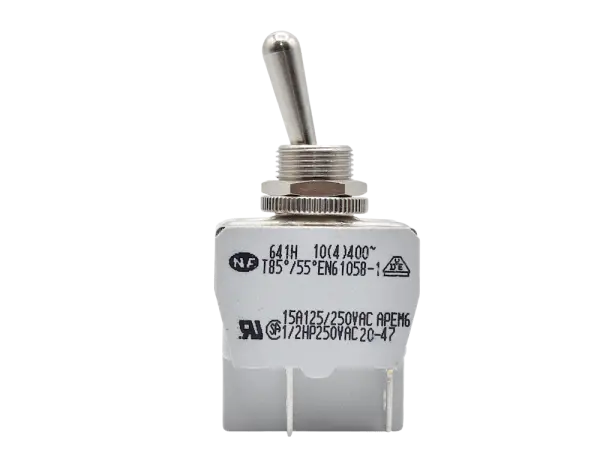

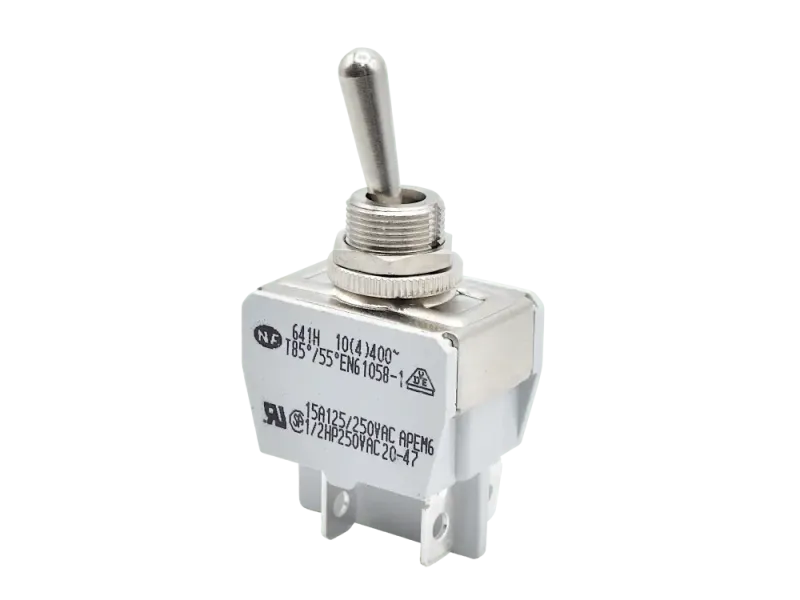

Kippschalter APEM 641 H/2 - 2-Pol - EIN-AUS

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 65 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 2 mm Aluminium (AllMg3)
• Made in Germany

• Datenblatt

• Marshall Style 18Watt / 1974 Chassis Stil
• für Einbau in Combo
• Größe: (BxHxT) 530 x 65 x 152 mm
• Material: 2 mm Aluminium (AllMg3)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte die Liste mit empfohlenem Zubehör beachten!

Dateien:

• Datenblatt Chassis (PDF)
• Vorlage Faceplate

Aufbau wie Chassis 040 - PX18 aber mit Oktalbohrungen für die Endröhren, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 432 x 170 x 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten

• Datenblatt

Aluminium Chassis auf Basis des YAH100 Chassis, aber ohne Ausschnitte, Bohrungen etc.

• Größe: 483 x 238 x 70 mm
• Material: 2 mm AlMg3
• verstärkte Eckverbindungen
• Nettogewicht ca 1,4 kg
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

• Vorlage Frontblende

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 63 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 1,5 mm Stahlblech, verzinkt
• Made in Germany

• Datenblatt

TT-Chassis Aluminium - Typ 040

Chassis für den PX/PI18 Bausatz, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 430 x 170 x 65 mm
• Material: 2 mm Aluminium
• Made in Germany
• für Alpha 3/8" Potentiometer (Artiklenummer p38-*)
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Datenblatt

Tube-Town Marshall 18Watt Style Chassis

• Größe: (BxHxT) 432 x 170 x 65 mm
• Material: 2 mm Aluminium (AllMg3)
• verstärkte Ecken (ab V2020)

Bitte die Liste mit empfohlenem Zubehör beachten !

Dateien:

• Datenblatt V2020
• Vorlagen 18W Faceplate
• Vorlage Faceplates

Dieses Chassis basiert auf einem regulären HiWatt Chassis welches für Verstärker bis 100 Watt verwendet wurde. Das Chassis wurde auf den YAH100 Bausatz angepasst und optimiert.

• Größe: 483 x 238 x 70 mm
• Material: 1,5 mm Stahl
• feuerverzinkt
• verstärkte Eckverbindungen
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Vorlage Frontblende

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• Farbe und Aufbau ähnlich der "Marshall Bluesbreaker" Bespannung, ein wenig heller
• Größe (B X L): ca. 80 x 100 cm (nur in dieser Größe verfügbar)
• Material: 100% Papierfaser
• Preis pro Stück
• Farbdarstellung abhängig vom Computermonitor und kann variieren

• FAQ Frontbespannung

• Typ: Kippschalter mit kurzem Metallhebel
• Ausführung: 2-Pol Wechsler, ON - ON
• Schaltleistung: 6A / 125V AC
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 2.000 Zyklen
• Einbau-Ø: 12 mm
• Anschlussart: Lötanschluss

• Datenblatt Carling 110 Serie

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Typ: Oktal Sockel
• Ausführung: Keramik Chassis Montage
•   mit Montageflansch vergoldet
• Anschlüsse: Lötanschlüsse, vergoldet
• Röhrentypen: EL34, E34L, 6L6, 6V6, 6550,
•   KT66/77/88 etc.
