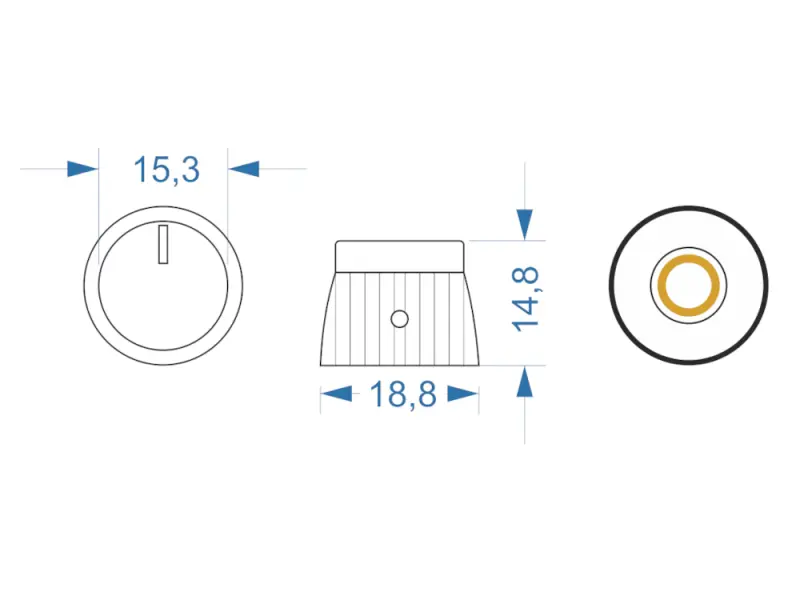

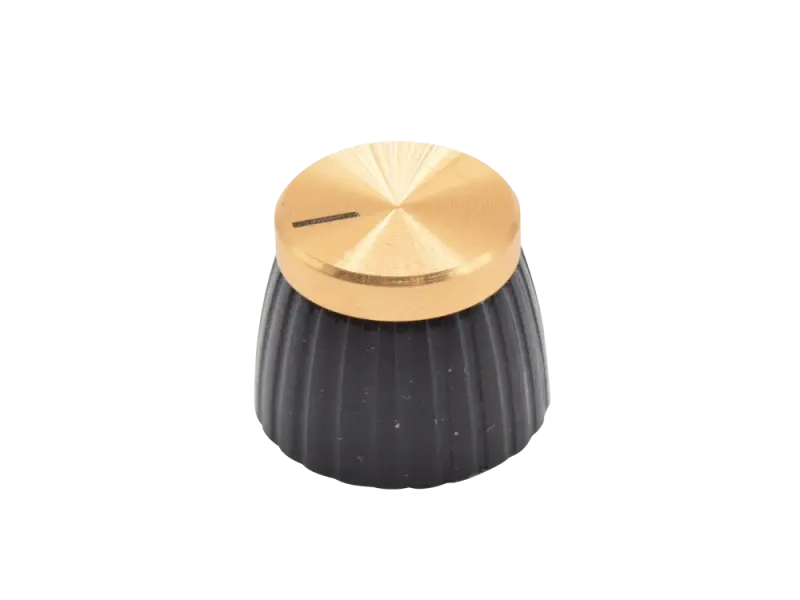

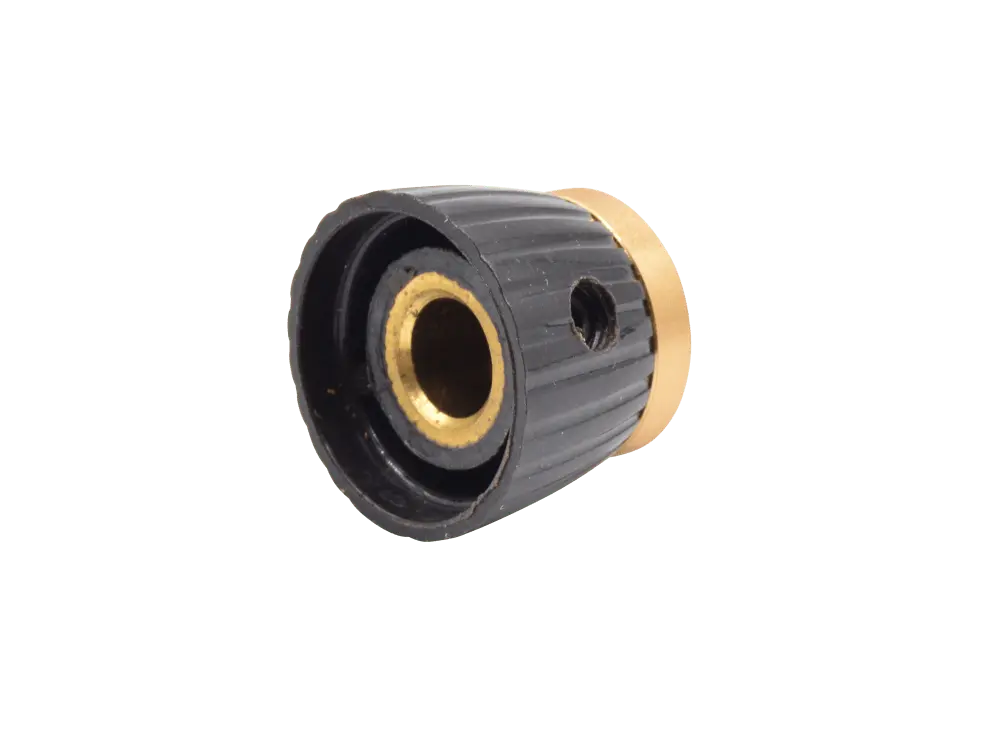

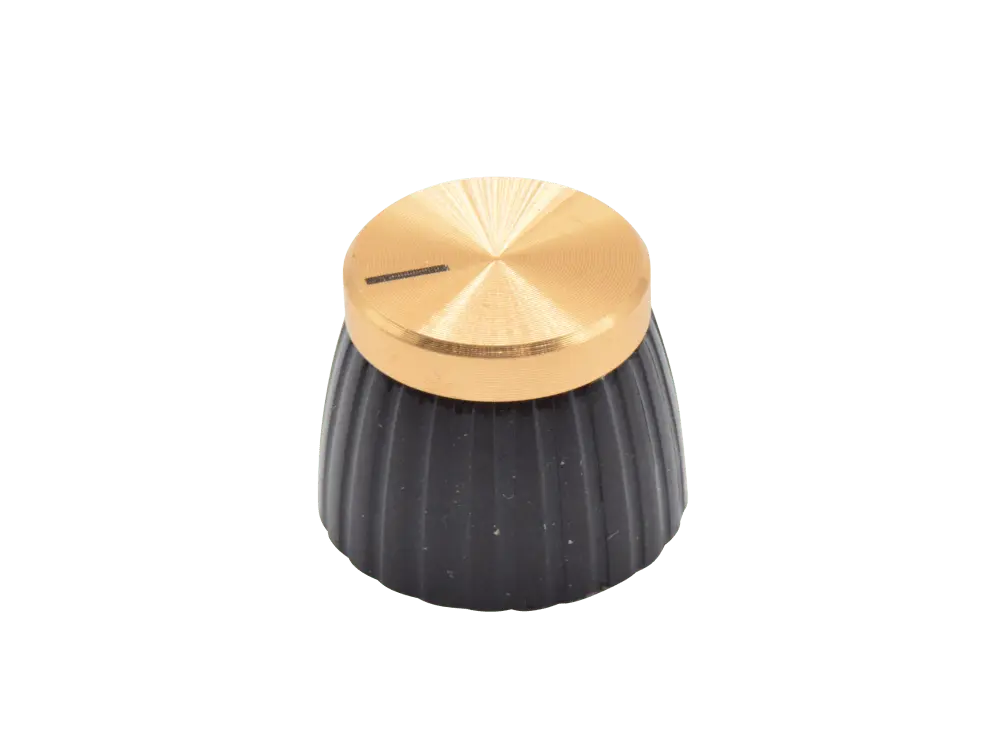

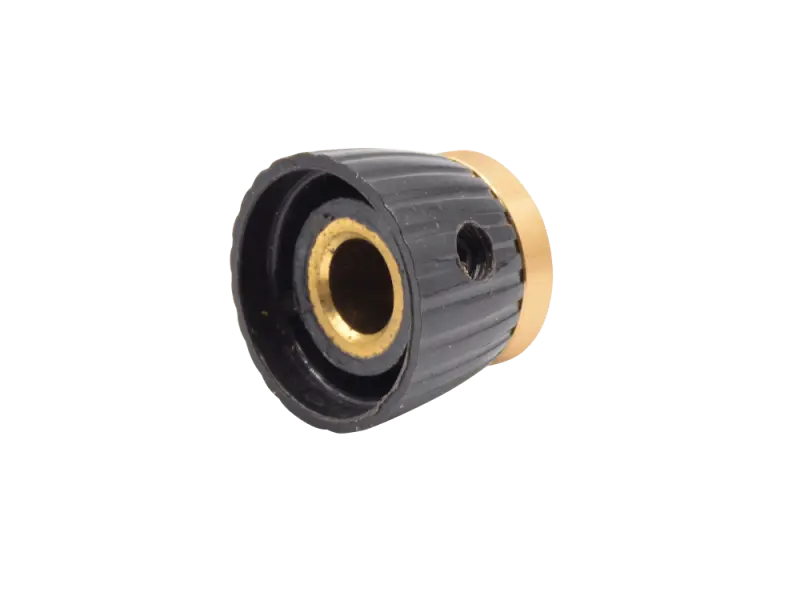

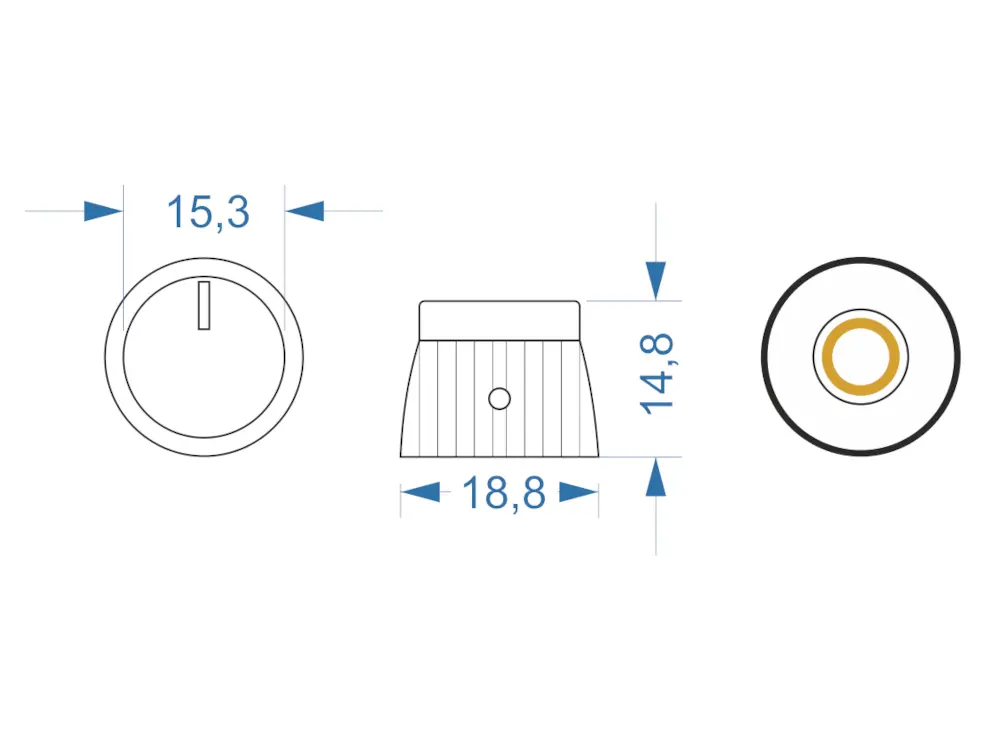

Marshall Stil Knopf Gold

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Jim HP
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.
ENTHALTEN:

• Netztransformator für 220, 230 und 240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x EL34)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• FX-Loop
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Marshall® Style 18 Watt Bausatz Point-to-Point.

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 18 Watt Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden. Für diejenigen die eine Combo-Version bauen wollen, finden auf der >>18 Watt Combo Projekt-Seite weitere Anregungen zum Aufbau.


ENTHALTEN:

• Transformatoren (Netz und Übertrager, tt-ma18pw-INT und Hammond 1750PA)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis - bitte das gewünschte Chassis zusätzlich bestellen. Entweder tt-ch024 für die Head Version des Verstärkers oder das Chassis tt-ch026 für die Combo Version.
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT LoW Jim - Version 2023.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator für 0-220-230-240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x EL84)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

• Turrets, Lötstützpunkte
• für 2 mm Boards
• vernickelt

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

• Turrets, Lötstützpunkte
• für 3 mm Boards
• vernickelt
