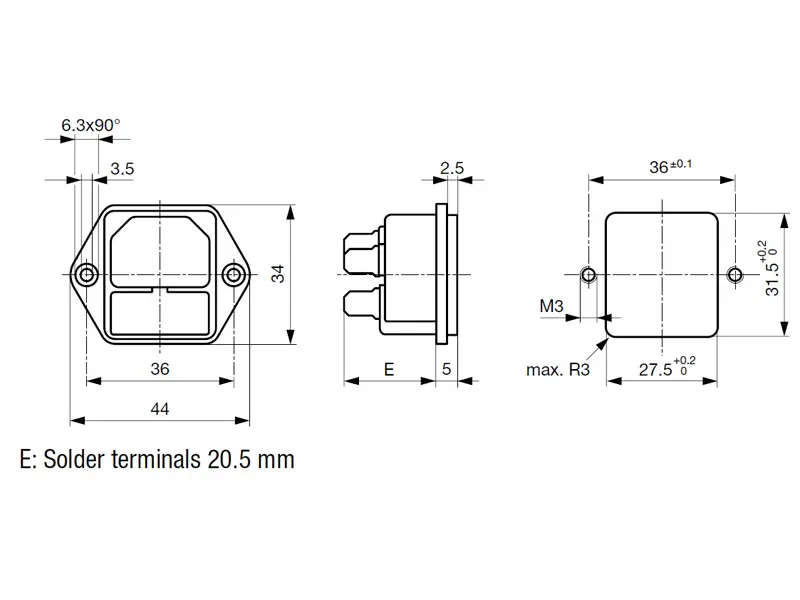

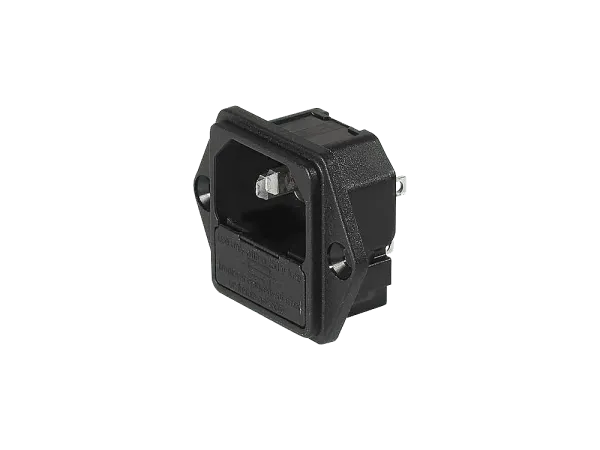

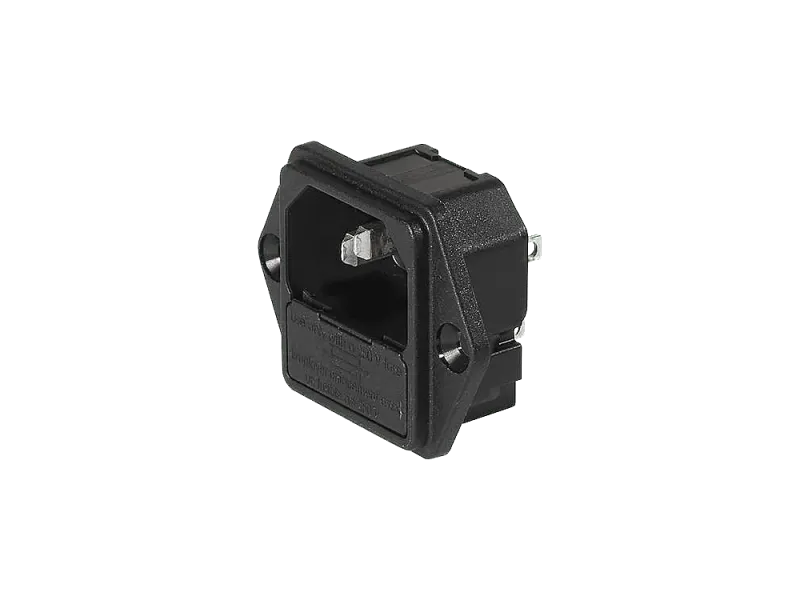

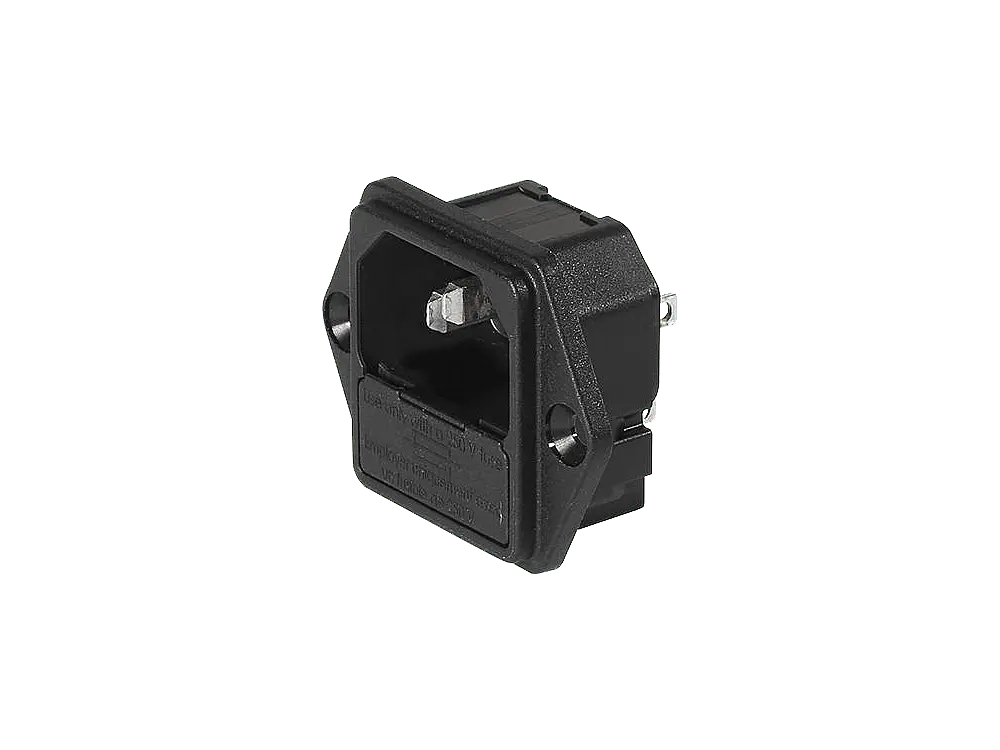

Kaltgeräteeinbaubuchse IEC320 / C14 m. Sicherungshalter, Schurter

TT-Chassis Aluminium - Typ 008, Dumble Standard (V2020)

• Größe: 490 x 200 x 65 mm (Dumble Größe)
• Material: 2 mm Aluminium
• verstärkte Ecken
• Befestigung: mit Käfigmuttern (nicht enthalten)
• mit 2 Ausschnitten für Netzbuchsen
• Made in Germany

Dateien:

• Datenblatt V2020 (aktuelle Version)
• Datenblatt V2018 (alt)

Schraubensatz für Buchsenmontage

• 2 x Schraub M3 x 10 mm
• 2 x Mutter M3
• 2 x Zahnscheiben

• Größe: 550 x 300 mm
• Reines Aluminium 30 µ - einseitig mit einem Akryl-Kleber beschichtet, Silikonpapier-Abdeckung
• Temperatur- und UV-beständig
• Hergestellt in Deutschland

• Drossel für JCM 800 & JMP (50 & 100 Watt Modelle)

Dateien:

• Datenblatt

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 100 m
• Querschnitt: 0,5 mm²
• Aussendurchmesser: 2,1 mm
• Litzenaufbau: 16 x 0,20 mm, Cu verzinnt

• Primär: 120, 230 & 240 V @ 50 Hz
• Sec. 1: 720 V C.T. @ 400 mA, 60 V Bias Tap
• Sec. 2: 6,3 V C.T. @ 7,5 A
• Sec. 3: 6,3 V C.T. @ 3 A

• Datenblatt

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

• Primär Imp.: 2,2 kOhm
• Primär Ind.: 18,5 H
• Sekundär: 4, 8 und 16 Ohm
• Leistung: 100 Watt

Dateien:

• Datenblatt

• Typ: Bias Potentiometer
• Nennleistung: 0,25 W log / 0,5 W linear
• Toleranz: 20%
• Spannung: 250 V DC Audio / 500 V DC linear
• Achse: 6 mm, Solid Shaft (slotted)
• Achsenlänge: 10 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• für Schraubbefestigung
• Innenmontage
• weiß
• Material PA 6.6
• Max. Durchmesser Kabelbündel: 6,3 mm

• Größe: 120 x 100 x 31 mm
• Farbe: schwarz

Dateien:

• Datenblatt

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 25 + 25 µF
• Nennspannung: 450 V
• Toleranz: -10% +30%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 25 mm x 49 mm
• Anschluss: axial

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA

Jupiter Condenser “Vintage” Tone
Ähnliche Konstruktion und Aufbau wie die „Yellow Molded Astron“ Kondensatoren aus den 60er Jahren. Hergestellt aus Aluminium Folie mit Polyester Film Dielektrikum, mit verzinnten Kupfer-Anschlüssen.

• Typ: Polyester/Aluminum Foil
• Betriebsspannung: 600VDC – getestet mit 1200VDC
• Toleranz: +/-10% (meist aber enger)
• Betriebstemperatur: -55C - 85C, reduziert auf 50% bei 125C
• Anschlüsse: 20 awg / 0,75 mm²
•   verzinnter Kupferanschluss
• Anwendungsbereich: Gitarrenverstärker, Gitarren Klangregelung

Made in USA
