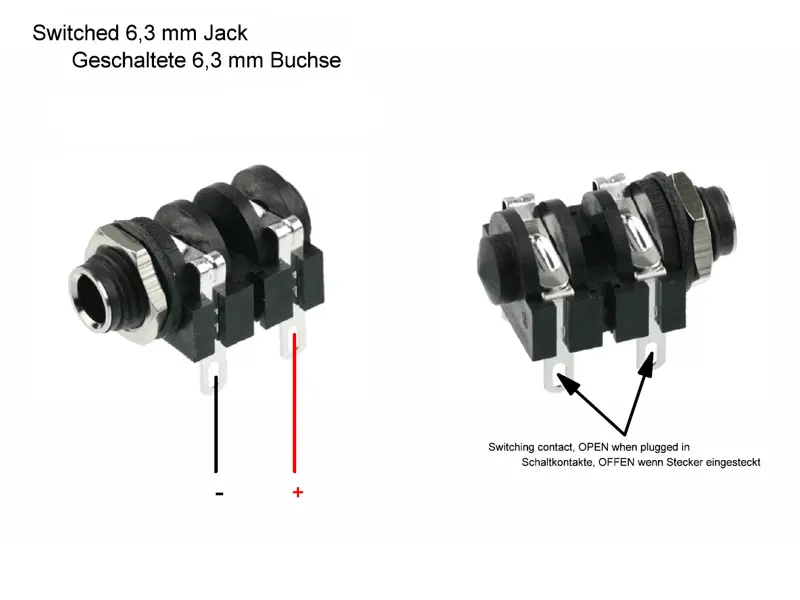

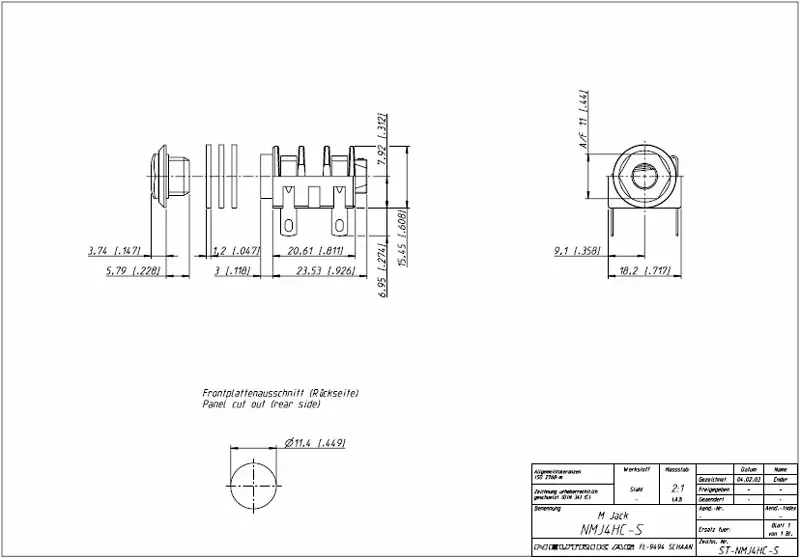

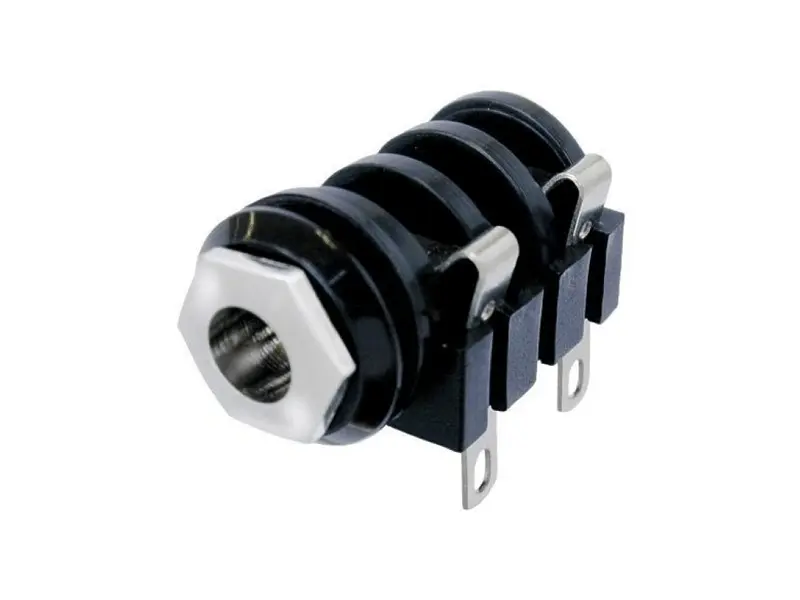

Neutrik NMJ4HC-S - 6,3 mm, Mono, geschaltet

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 63 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 1,5 mm Stahlblech, verzinkt
• Made in Germany

Dateien:

• Datenblatt

TT-Chassis Aluminium - Typ 042

Chassis für den JC18 Bausatz, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos sowie die JC18 Headshell

• Größe : 432 x 170 x 65 mm
• Material: 2 mm Aluminium

Dateien:

• Datenblatt

TT-Chassis Aluminium - Typ 040

Chassis für den PX/PI18 Bausatz, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 430 x 170 x 65 mm
• Material: 2 mm Aluminium
• Made in Germany
• für Alpha 3/8" Potentiometer (Artiklenummer p38-*)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien:

• Datenblatt

• Marshall Style 18Watt / 1974 Chassis Stil
• für Einbau in Combo
• Größe: (BxHxT) 530 x 65 x 152 mm
• Material: 2 mm Aluminium (AllMg3)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte die Liste mit empfohlenem Zubehör beachten!

Dateien:

• Datenblatt Chassis (PDF)
• Vorlage Faceplate

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 65 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 2 mm Aluminium (AllMg3)
• Made in Germany

Dateien:

• Datenblatt

Aluminium Chassis auf Basis des YAH100 Chassis, aber ohne Ausschnitte, Bohrungen etc.

• Größe: 483 x 238 x 70 mm
• Material: 2 mm AlMg3
• verstärkte Eckverbindungen
• Nettogewicht ca 1,4 kg
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

Dateien

• Vorlage Frontblende

Tube-Town Marshall 18Watt Style Chassis

• Größe: (BxHxT) 432 x 170 x 65 mm
• Material: 2 mm Aluminium (AllMg3)
• verstärkte Ecken (ab V2020)

Bitte die Liste mit empfohlenem Zubehör beachten !

Dateien:

• Datenblatt V2020
• Vorlagen 18W Faceplate
• Vorlage Faceplates

Dieses Chassis basiert auf einem regulären HiWatt Chassis welches für Verstärker bis 100 Watt verwendet wurde. Das Chassis wurde auf den YAH100 Bausatz angepasst und optimiert.

• Größe: 483 x 238 x 70 mm
• Material: 1,5 mm Stahl
• feuerverzinkt
• verstärkte Eckverbindungen
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien

• Vorlage Frontblende

• 1x Innen- und 1x Außengewinde
• Gewindemaß: M3
• Außengewinde: 6.0 mm
• Innengewinde: 3.0 mm
• Material: Stahl, verzinkt
• Länge: 5 mm

Drei Ecken hat mein Hut...

so wie der TRICONE® XXL (Art.-Nr.:hc-hij63tc-sm) Klinkenstecker, den Sie selbst ohne Lötkolben auf das TRICONE® XXL Kabel konfektionieren können. Mit dem TRICONE® XXL-Set können Sie Ihr Gitarrenkabel, Instrumentenkabel und Patchkabel kinderleicht selbst herstellen und, falls nötig, auch vor Ort reparieren – in Rekordzeit. Das TRICONE® XXL besitzt eine stattliche Isolation aus geschäumtem PE, die fest von einem Carbonschirm umschlossen und formstabil gehalten wird. Das optimiert die Kapazität und garantiert eine verlustfreie Höhenwiedergabe, auch bei längeren Distanzen. Diese Konstruktion und der CU-Geflechtschirm schützen das Kabel ideal gegen äußere Einstreuungen. Der Mantel aus speziellem LONGLIFE-COMPOUND sorgt für eine hohe Tritt- und Zugfestigkeit.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

VORTEILE:

• Druckvolles und klares Klangbild bei Übertragung aller Instrumentensignale
• Doppelte Schirmung mittels Cu-Geflecht und leitendem Carbonschirm
• Sehr flexibel und leicht trommelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch LONGLIFE-COMPOUND Mantel

ANWENDUNG:

• Hochwertige Gitarrenleitung für Stage & Studio
• Unsymmetrisches Kabel für alle Saiteninstrumente, Keyboards, Sampler, Mischpulte etc.

TECHNISCHE DATEN:

• Aufbau LI2Y(LS)CY 1x0,50mm²
• Mantel Durchmeser LLC (Long Life Compound) 5,9 mm
• AWG 20
• Innenleiter 1 x 0,50 mm²
• Cu-Litze per Ader 28 x 0,15 mm
• Leiterisolation Foam/skin-PE 2,8 mm
• Abschirmung Cu-Geflecht verzinnt + Semiconductor
• Bedeckung opt. 100 %
• Temperaturbereich min. -25 °C
• Temperaturbereich max. 60 °C
• Brandlast je m 0,27 kWh
• Gewicht bei 1 m 44 g
• Farbe black

ELEKTRISCHE DATEN:

• Kapazität Ader/Schirm bei 1 m 88 pF
• Leiterwiderstand bei 1 km 90 Ohm
• Isolationswiderstand bei 1 km 1 GOhm

 Einheit: Preis pro 1 meter



• Punktgeschweisstes Aluminium-Chassis
• Oberfläche unbehandelt - Auslieferung mit Schutzfolie
• Optional erhältliche Bodenplatte mit 4 Löchern, Chassis ohne Löcher. Diese müssen bei Bedarf gebohrt werden
• Hardware nicht enthalten
• Größe: 203 x 102 x 51 mm

Dateien:

• Datenblatt

Das SC-CLASSIQUE schaut zumindest optisch alt aus, aber die Technik ist neu und unverbraucht. Kern ist eine Innenader mit einem Querschnitt von 0,50 mm² aus 28 feinen Cu-Einzellitzen welche einen ungetrübten Musikgenuss auch über Längen von 20 m garantiert, welche bei Detail verwöhnten Musikern meist schon als problematische Länge gilt. Abgerundet wird das Kabel durch eine dicke Isolation aus geschäumtem und lackiertem PE und einem dichten, verzinnten Cu-Geflecht.
Auffällig ist natürlich das zusätzliche Gewebe aus Stoff, welches dem SC-CLASSIQUE den nötigen Vintage-Style verleiht. Und es klingt eben auch wie ein Kabel aus den Sechzigern:
Das SC-CLASSIQUE überzeugt mit viel Wärme, fettem Sound und glasklaren Höhen.

DIE VORTEILE:

• Warmes und fettes Klangbild der „Sechziger“
• Robustes Gewebe im Vintage Style
• Sehr niedrige Kapazität und doppelte Schirmung aus Cu-Geflecht + Semiconductor
• Leicht wickelbar

DIE ANWENDUNG: `

• High End Gitarren- und Instrumentenkabel und im Vintage Style
• Unsymmetrisches Kabel für Bühne und Studio

TECHNISCHE DATEN:

• Aufbau LI2Y(LS)CY1x0,50mm²
• Mantel, Durchmesser PVC + Gewebe 7,0 mm
• AWG 21
• Innenleiter 1 x 0,50 mm²
• Cu-Litze per Ader 28 x 0,15 mm
• Leiterisolation Foam PE 2,2 mm
• Abschirmung Cu-Geflecht verzinnt + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -20 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Gewicht bei 1 m 65 g
• Farbe Tweed-Black/White

ELEKTRISCHE DATEN:

• Kapazität Ader/Schirm bei 1 m 80 pF
• Leiterwiderstand bei 1 km 40 Ohm
• Isolationswiderstand bei 1 km > 1 GOhM

Drei Ecken hat mein Hut...

so wie der TRICONE® XXL (Art.-Nr.:hc-hij63tc-sm) Klinkenstecker, den Sie selbst ohne Lötkolben auf das TRICONE® XXL Kabel konfektionieren können. Mit dem TRICONE® XXL-Set können Sie Ihr Gitarrenkabel, Instrumentenkabel und Patchkabel kinderleicht selbst herstellen und, falls nötig, auch vor Ort reparieren – in Rekordzeit. Das TRICONE® XXL besitzt eine stattliche Isolation aus geschäumtem PE, die fest von einem Carbonschirm umschlossen und formstabil gehalten wird. Das optimiert die Kapazität und garantiert eine verlustfreie Höhenwiedergabe, auch bei längeren Distanzen. Diese Konstruktion und der CU-Geflechtschirm schützen das Kabel ideal gegen äußere Einstreuungen. Der Mantel aus speziellem LONGLIFE-COMPOUND sorgt für eine hohe Tritt- und Zugfestigkeit.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

VORTEILE:

• Druckvolles und klares Klangbild bei Übertragung aller Instrumentensignale
• Doppelte Schirmung mittels Cu-Geflecht und leitendem Carbonschirm
• Sehr flexibel und leicht trommelbar durch die Verwendung feiner Einzellitzen
• Extrem langlebig und robust durch LONGLIFE-COMPOUND Mantel

ANWENDUNG:

• Hochwertige Gitarrenleitung für Stage & Studio
• Unsymmetrisches Kabel für alle Saiteninstrumente, Keyboards, Sampler, Mischpulte etc.

TECHNISCHE DATEN:

• Aufbau LI2Y(LS)CY 1x0,50mm²
• Mantel Durchmeser LLC (Long Life Compound) 5,9 mm
• AWG 20
• Innenleiter 1 x 0,50 mm²
• Cu-Litze per Ader 28 x 0,15 mm
• Leiterisolation Foam/skin-PE 2,8 mm
• Abschirmung Cu-Geflecht verzinnt + Semiconductor
• Bedeckung opt. 100 %
• Temperaturbereich min. -25 °C
• Temperaturbereich max. 60 °C
• Brandlast je m 0,27 kWh
• Gewicht bei 1 m 44 g
• Farbe black

ELEKTRISCHE DATEN:

• Kapazität Ader/Schirm bei 1 m 88 pF
• Leiterwiderstand bei 1 km 90 Ohm
• Isolationswiderstand bei 1 km 1 GOhm



DC Buchse, Panel Mount 5,5 x 2,1 mm

• DC Buchse, Weiblich, Frontplatten Montage
• 0.5A 30 VDC, 3 Pins
• Größe 5,5 x 2,1mm
• Kontakt Widerstand: < 0,03 Ohm
• Isolationswiderstand: > 100 MOhm
• Inhalt: 5 Stück

Standardblende gefertigt nach Kundenvorgabe aus 3 mm dickem Transply mit Gravur auf der Oberseite. Durch die Dicke des Materials sehr gut geeignet für Logos und Schriftzüge.

Spezifikation:

• Material: 3 mm Transply, empfohlen für Logos, etc.
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Weitere Informationen:

• YouTube Video Logoerstellung mit Inkscape (deutsch)

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden

• Material: 1,5 mm Acryl Reverse, MATT
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's

zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

• Typ: Fußschalter
• Ausführung: 1-Pol Wechsler, ON - ON
• Schaltleistung:    1A / 250V, 3A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau Ø: 12 mm
• Anschlussart: Lötanschluß
