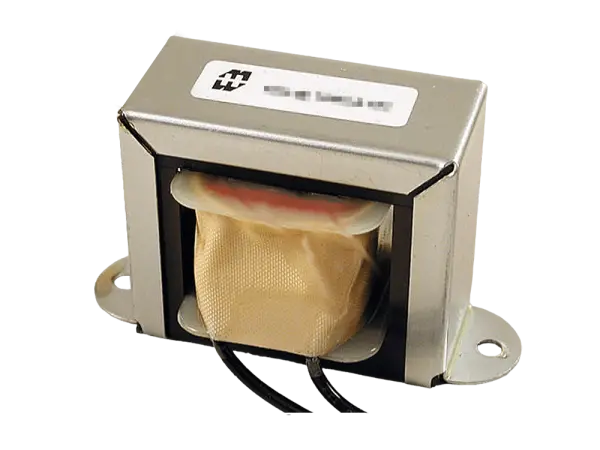

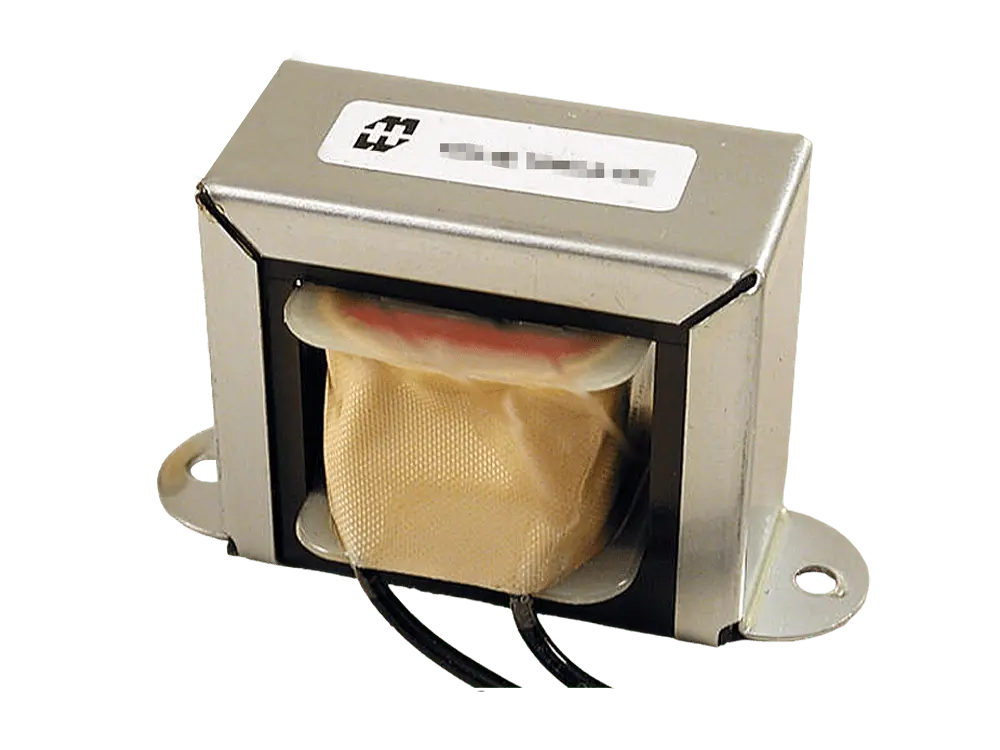

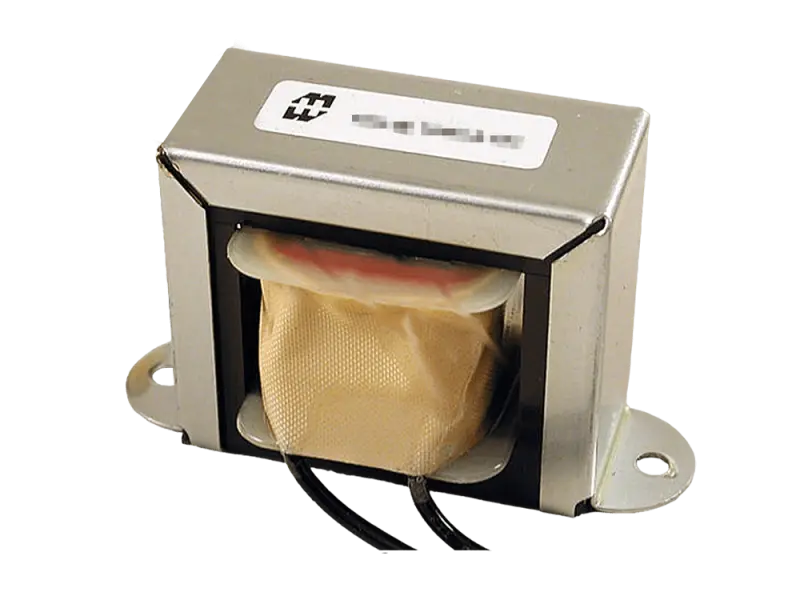

Hammond Drossel 159R

Beschreibung

Filterdrossel, offene Bauform

Induktion (+/- 15%): 6 H
Widerstand (+/- 15%): 150 Ohm
max Strom DC: 200 mA
max Spannung DC: 500 V
Anschlusslitzen: min 12 cm
Hochspannungsgetestet (100%) mit 1500 VAC

Dateien:

Datenblatt

Herstellerinformation

Herstellerinformationen | Manufacturer Information
Hammond Manufacturing Co. Ltd.
394 Edinburgh Rd. N.
Guelph, Ontario
Canada N1H 1E5
https://www.hammondmfg.com

EU-Wirtschaftsakteur | EU Economic Operator
Tube-Town GmbH, Rumbergring 37, 66969 Lemberg, Germany, info@tube-town.de

Hammond Manufacturing ist ein renommierter Hersteller von elektrischen und elektronischen Produkten mit Hauptsitz in Kanada. Das Unternehmen wurde 1917 gegründet und hat sich seitdem einen Namen für die Herstellung hochwertiger Gehäuse, Transformatoren, elektronischer Bauteile und anderer Gerätekomponenten gemacht.

Hammond Mfg zeichnet sich durch seine langjährige Erfahrung, innovative Produkte und strenge Qualitätskontrollen aus. Die Produkte von Hammond finden Anwendung in einer Vielzahl von Branchen, darunter Elektronik, Telekommunikation, Medizintechnik, Industrieautomation und Unterhaltungselektronik.

Tube-Town arbeitet bereits seit Jahrzehnten mit Hammond Mfg zusammen und ist Distributor für alle Arten von Transformatoren, Übertragern und Drosseln mit dem Schwerpunkt Röhrentechnik sowie Gehäuse und Chassis
