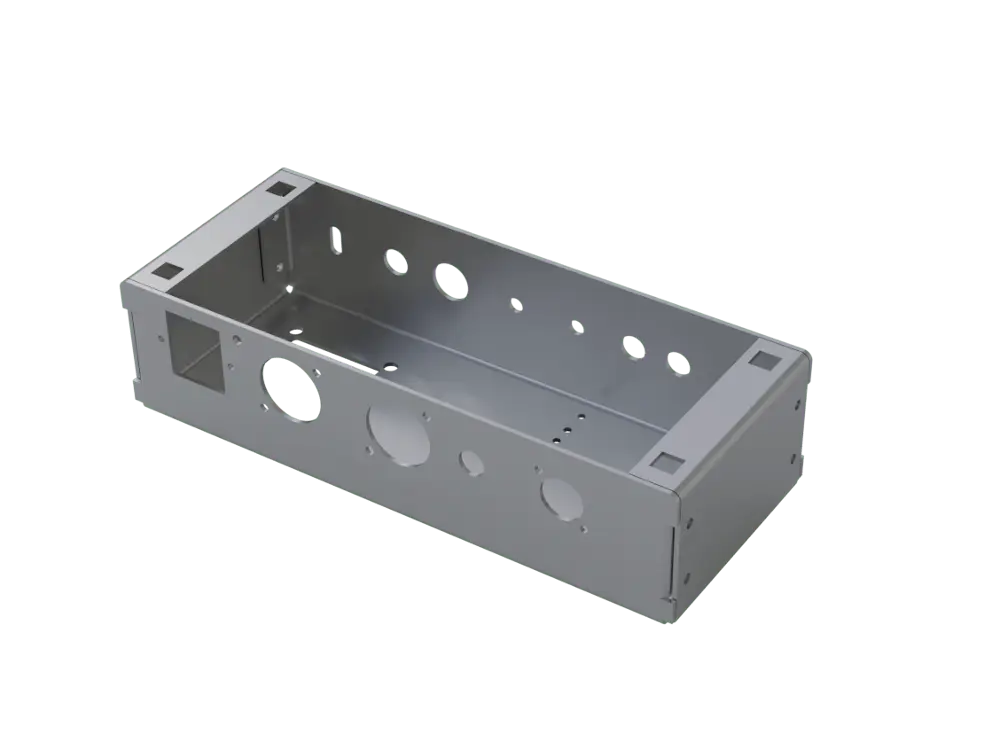

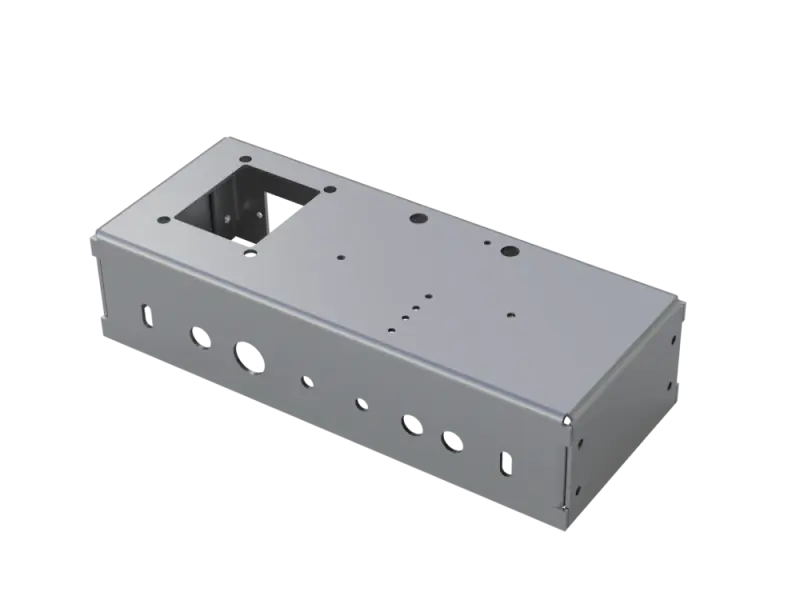

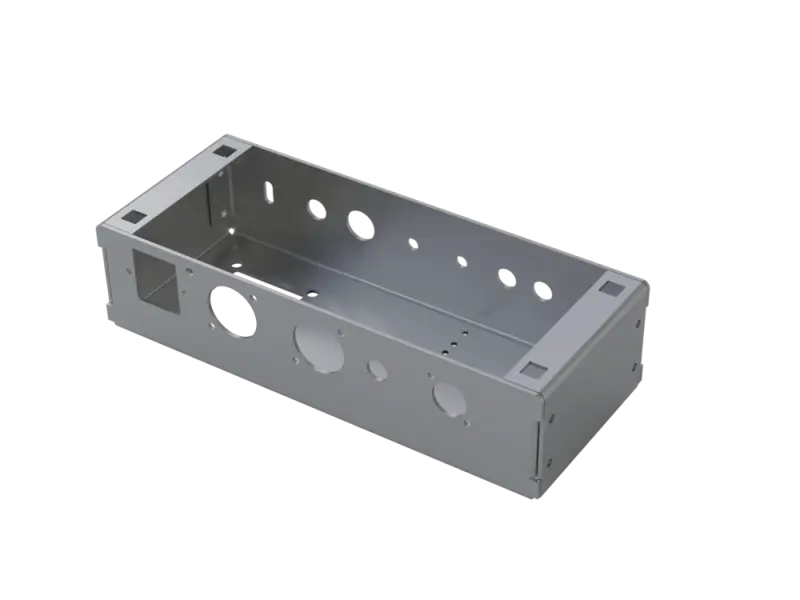

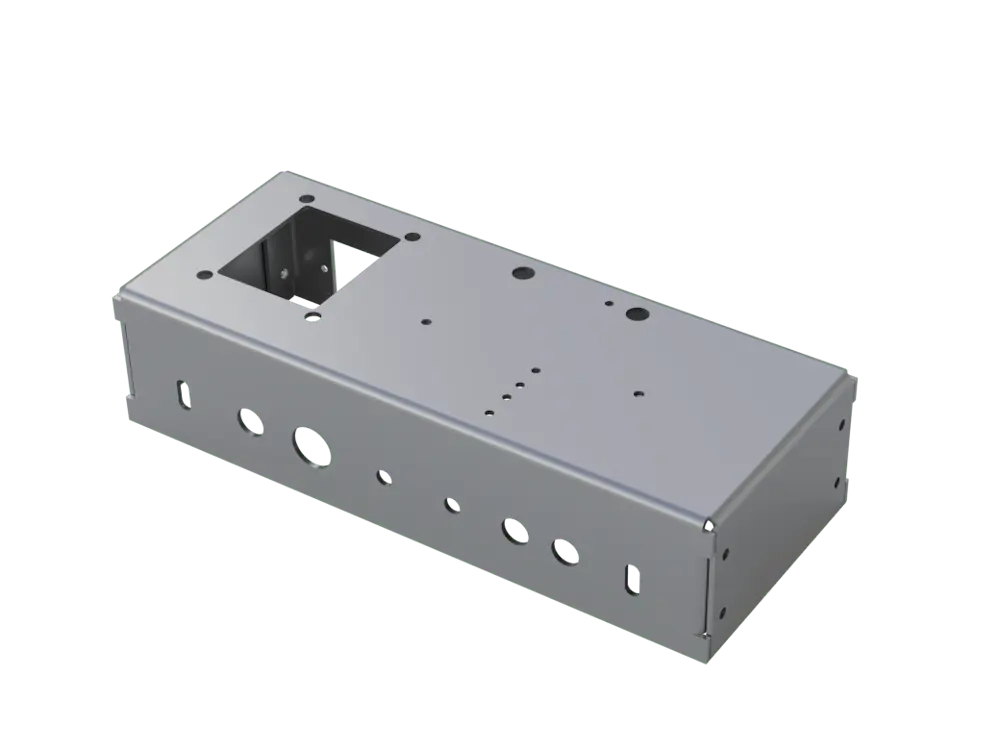

TT-Chassis Fender Stil 5F2 - Aluminium

Blende für Chassis 039 - 5F1 - Version 2024 mit neuem Material

• Farbe #C14 silber gebürstet / schwarz
• Material: 1,6 mm Transply

Dateien

• Vorlage

Lampenhalter für Fender Verstärker

• Einbaudurchmesser: 17,5 mm
• Gewinde: 9/16 - 24
•

Tube-Town EZ-Board für Fender 5F1

• Optimierte Version mit verbesserter Masseführung
• wird auch verwendet im TT-5F1 Bausatz
• Material: 1,3 mm FR3, black

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F2 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Faceplate
• Transformatoren
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Kragen-Scheibe um Switchcraft Buchsen isoliert vom Chassis zu montieren.
• Benötigt ebenfalls Artikelnummer sc-s1028

•  Iso-Scheibe um Switchcraft Buchsen isoliert vom Chassis zu montieren.
• Benötigt ebenfalls Artikelnummer sc-s1029

Bourns Gitarren Potentiometer

• Nennleistung: 250 mW (1/4 W)
• Nennspannung: 250 V
• Abweichungstoleranz: 20 %
• Klemmenart: Solder Lug
• Elementtyp: Carbon
• Wellendurchmesser: 6,3 mm
• Wellentyp: glatt / Solid Shaft

• Größe: 140 x 47 mm
• Material: FR4, 2 mm
• Farbe: schwarz
• Turrets: 2 x 15

• LED 3,0 mm
• Farbe: blau
• Linse: blau
• Durchlassspannung: 2,9 V

• Abstrahlwinkel: 40°
• Gruppierungsstrom: 2 mA
• Lichtstärke: 0,002 cd
• Wellenlänge: 568 nm
• Gehäusemaße: Ø3 mm
• Farbe: grün

• Abstrahlwinkel: 40°
• Gruppierungsstrom: 2 mA
• Lichtstärke: 0,0015 cd
• Wellenlänge: 588 nm
• Gehäusemaße: Ø3 mm
• Gehäusecode: 3 mm radial
• Farbe: gelb

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Packung

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 10 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 14 mm x 30 mm
• Anschluss: axial
