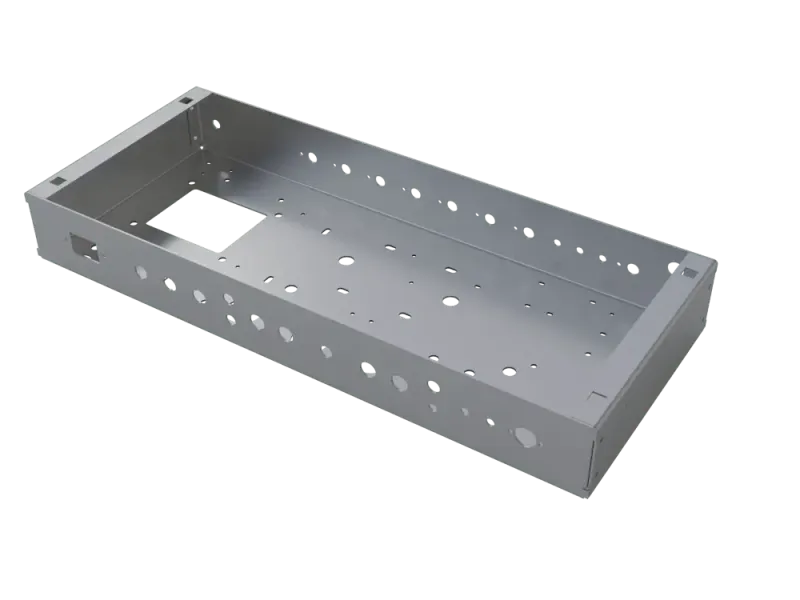

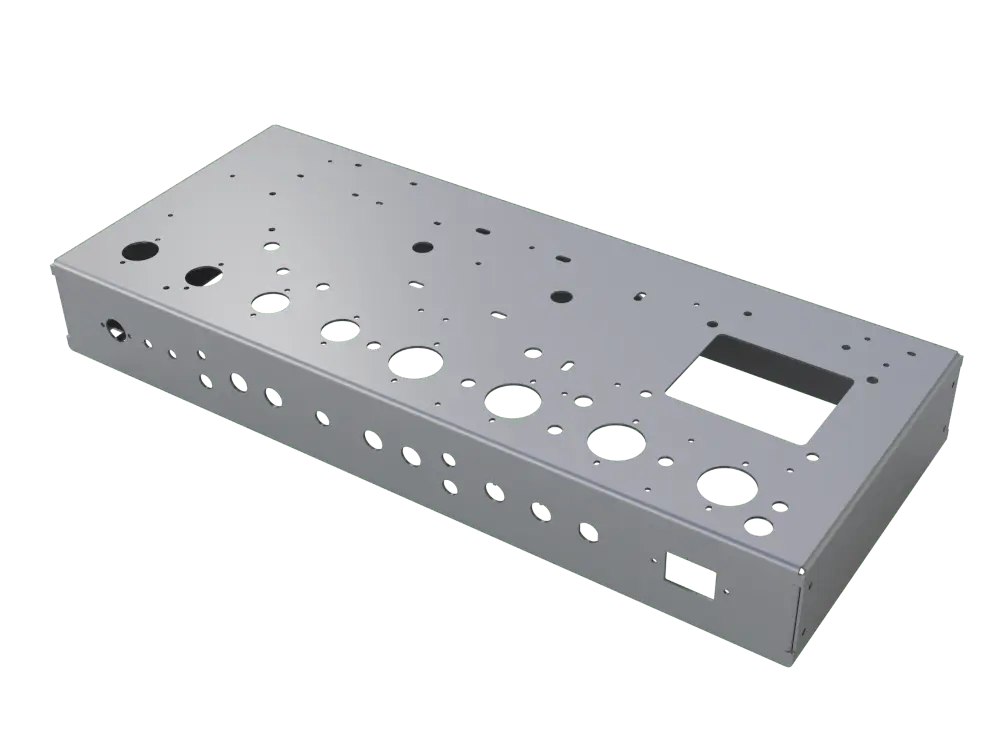

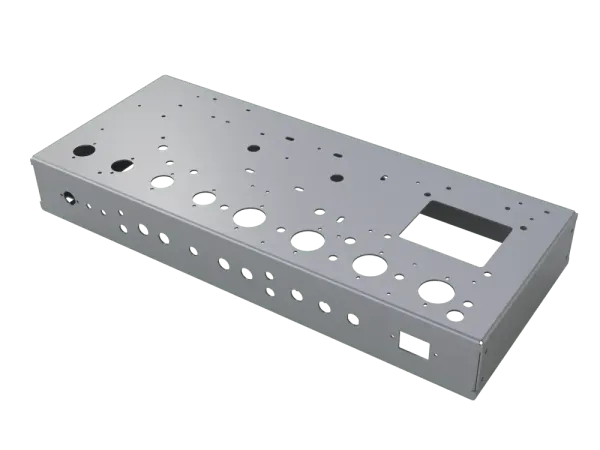

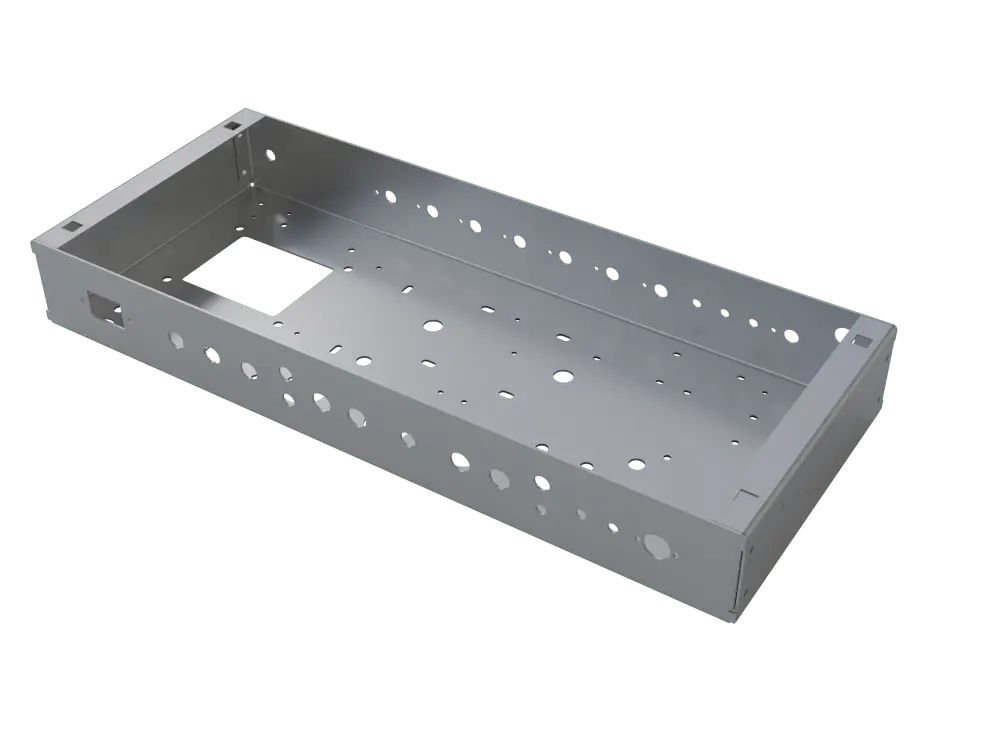

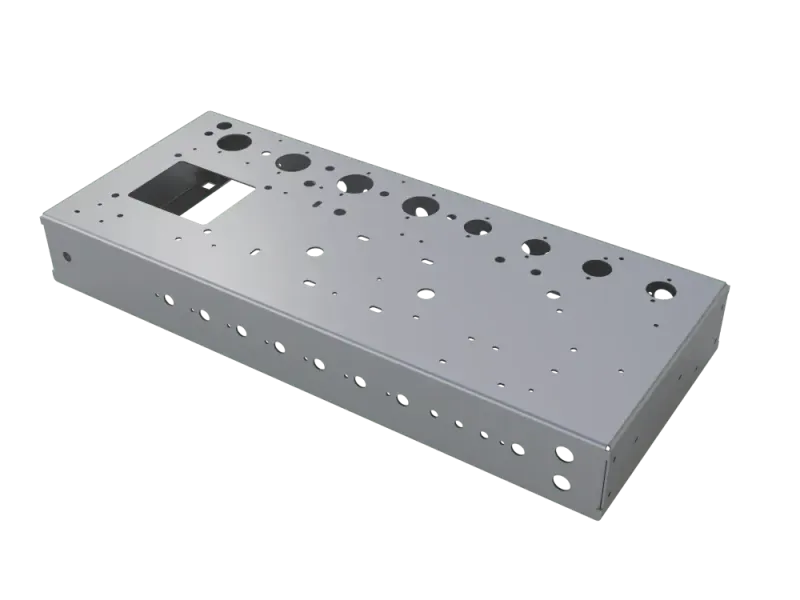

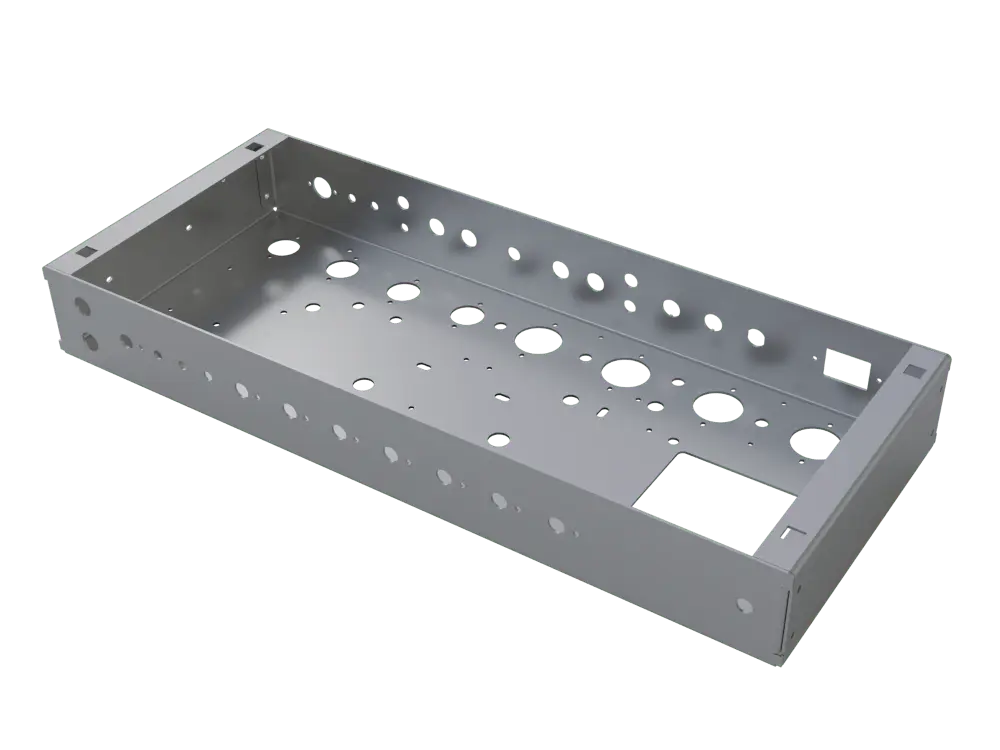

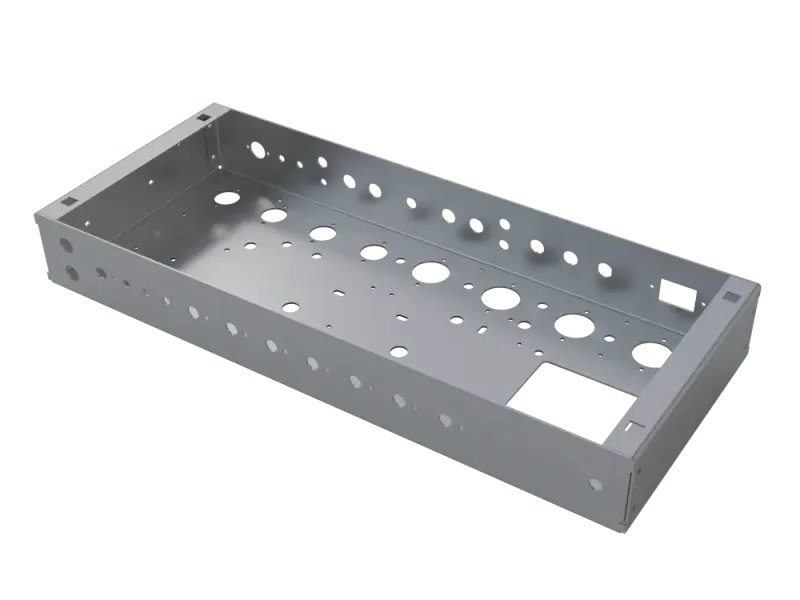

TT-Chassis 078 - Dumble ODS 50 W - Style - Rev A

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

Technische Daten:

• Kernmaterial M6
• Primär: 120V-230V-240V @ 50Hz
• Sekundär: Hochspannung 345V-0-345V @ 300mA
• Sekundär: Heizung, 3,15V-0-3,15V @ 6A
• Sekundär: Bias 50V @ 150mA
• Sekundär: Sonstiges 0V-6V-12V @ 1,5A

Noval Sockel

• Keramik
• Chassis Montage
• mit Abschirmbecher
• Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Schraubmontage
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Stereo Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt

• Größe: 530 x 530 x 260 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Hardware: Kundenwunsch
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

Spezifikationen

Dumble Style Headshell

• Größe: ca. 530 x 260 x 260 mm
• Chassis Ausschnitt Höhe: 66 mm
• Ausgelegt für Chassis mit der Größe: 490 x 200 x 65 mm
• Tolex: Kundenwunsch
• Hardware: Kundenwunsch
• Bespannung: Kundenwunsch
• Gewicht: ca. 5 kg
• Holz: 18 mm Kiefer

• Cinchbuchse, vergoldet mit Teflonisolierung
• Einbaudurchmesser: 8 mm
• 1 x schwarz
• 1 x rot

In Zusammenarbeit mit Howlin' Amps: Dumble-Style ODS 50 Vollröhren-Gitarrenverstärker-Bausatz.
Weitere Informationen zu diesem Bausatz sowie Aufbauanleitung sind auf der Projekt-Seite zu finden und ein Promo-Video gibt es auf YouTube

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des Howlin' Amps Dumble ODS 50 inklusive Chassis, Faceplate und Knöpfe.
NICHT enthalten ist eine Headshell.

Bitte beachten, ganz wichtig und ist wirklich so gemeint: Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Messgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Keine Lust den Verstärker selbst auf zu bauen ? Dieser Bausatz kann auch fertig aufgebaut und getestet geliefert werden. Bei Interesse bitte melden...

Aufbauend auf dem Howlin' Amps ODS50 Bausatz: Dumble-Style Bluesmaster HRM 50 Vollröhren-Gitarrenverstärker-Bausatz.
Weitere Informationen zu diesem Bausatz sowie Aufbauanleitung sind auf der Projekt-Seite zu finden und ein Promo-Video auf YouTube

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des Howlin' Amps Dumble HRM 50 inklusive Chassis, Faceplate und Knöpfe.
NICHT enthalten ist eine Headshell.

Bitte beachten, ganz wichtig und ist wirklich so gemeint: Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Messgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Keine Lust den Verstärker selbst auf zu bauen ? Dieser Bausatz kann auch fertig aufgebaut und getestet geliefert werden. Bei Interesse bitte melden...

• Typ: Chickenhead, Miniatur
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 22,75 x 13,7 mm
• Befestigung: Befestigungsschraube

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Pri: 3200 Ohm / CT
• Sec: 4-8-16 Ohm
• Leistung: 50 Watt

Hergestellt mit kornorientierten Stahlblechen für besser magnetische Permeabilität für

• höhere Effizienz
• höhere Linearität
• weniger Verzerrungen
• besser Gesamtperformance

Dateien:

• Datenblatt

2 Röhren, gematcht als Paar

Die Sovtek 5881 WXT wird nach strengen militärischen Standards gefertigt und überzeugt dadurch mit hoher Zuverlässigkeit und stabilen Betriebseigenschaften. Sie verträgt höhere Spannungen als viel anderen 6L6-Typen und  wird zudem häufig als Ersatz für ältere 7027-Röhren in Vintage-Ampeg-Verstärkern eingesetzt.
Die Sovtek 5881WXT hat im Vergleich zur 5881WGC einen hohen Röhrensockel.

• Turrets, Lötstützpunkte
• für 3 mm Boards
• vernickelt

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

Lampenhalter-Set für Fender Verstärker

• Einbaudurchmesser: 15,5 mm
• Gewinde: 9/16 - 24
• Jewel grün

Technische Daten:

• Kernmaterial M6
• Primär: 120V-230V-240V @ 50Hz
• Sekundär: Hochspannung 345V-0-345V @ 300mA
• Sekundär: Heizung, 3,15V-0-3,15V @ 6A
• Sekundär: Bias 50V @ 150mA
• Sekundär: Sonstiges 0V-6V-12V @ 1,5A

• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• für Schraubmontage
• 2polig + Schutzkontakt 10 A/250 V
• IEC320 / C14
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
