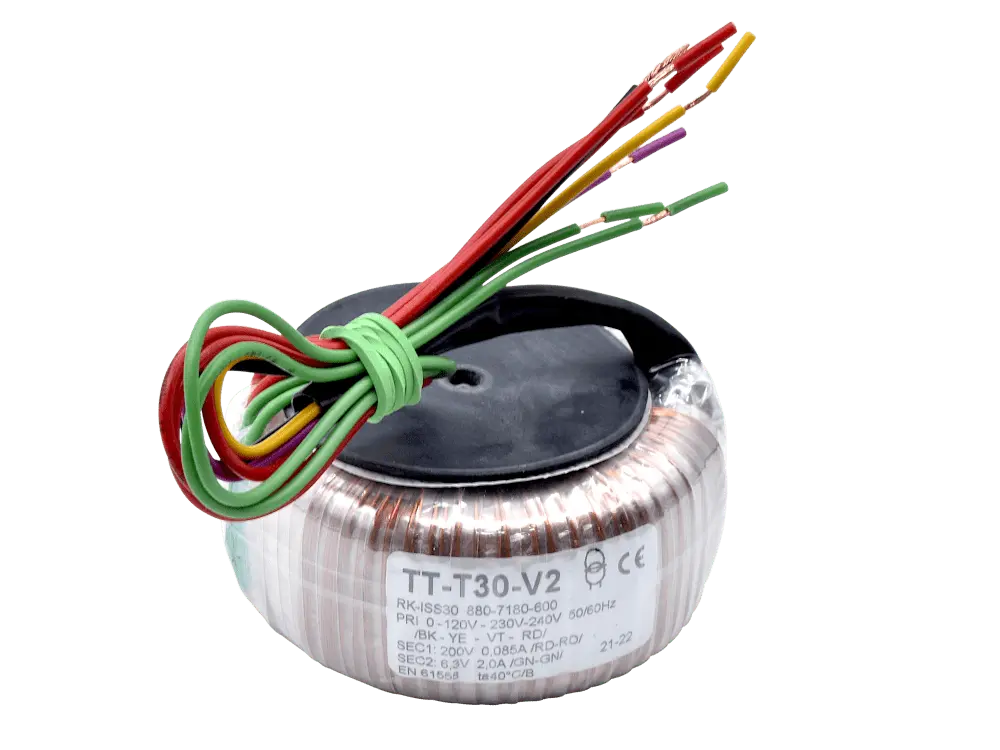

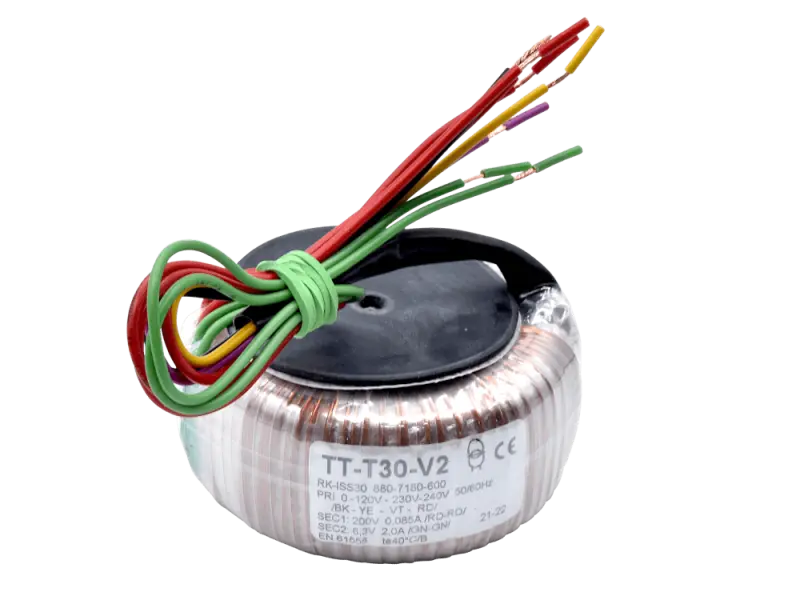

Ringkern Netztrafo 30VA - Universal Primary

Schraubenset für Ringkerntransformatoren

1 x Schraube M5*40 mm
1 x Sicherungsmutter M5
2 x U-Scheibe M5

passend für folgende Transformatoren:

tt-t30
tt-t50

Bauteilesatz für die TT PSU Mini.

Der Satz enthält alle Bauteile zum Aufbau der Mini-PSU, mit Ausnahme einer Netztrafos und einer Drossel. Soll eine Drossel statt eines Widerstandes verwendet werden so muss die gewünschte Drossel zusätzlich bestellt werden.
Die Spannungsversorgung kann bis maximal 700 V DC an Ausgang B1 und B2, bis 450 V an Ausgang B3 betrieben werden und wird empfohlen für Röhren Röhrenverstärker bis maximal 50 Watt.
Die Größe der fertig aufgebauten Spannungsversorgung beträgt 97 x 55 mm bei einer Höhe von ca. 40 mm.
Weitere Details zur Schaltung und den Bauteilen können dem anhängenden Schaltplan entnommen werden.

Tipp: zur Simulation und Berechnung von Spannungsversorgungen den PSUDesigner von Duncanamps verwenden.

Dateien

• Dokumentation

Faceplate LoW Jim

• Color: #LG10 Gold GLÄNZEDN lackiert
• Material: 1.5 mm Acryl Revers
• Front + Rück Blende

Dateien:

• Vorlage

Carbon Film Widerstände, Großpackung mit 100 Stück.

• Geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 1 Watt
• Spannung: 500 V normal / 1000 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 12 * 5 mm
• RoHS

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

• Soft Recovery Ultrafast Rectifier
• Maximum repetitive peak reverse voltage: 1000V
• Maximum average forward rectified current: 3,0 A

Carbon Film Widerstände, Großpackung mit 100 Stück.

• Geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 1 Watt
• Spannung: 500 V normal / 1000 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 12 * 5 mm
• RoHS

• Metallfilm Widerstände, Großpackung mit 100 Stück.
• Sehr gute Widerstände für Verstärker und Effektgeräte, geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 0,5 Watt
• Spannung: 350 V normal / 700 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 9,4 * 3,2 mm
• 1,0 %
• RoHS

Carbon Film Widerstände, Großpackung mit 100 Stück.

• Geringes Grundrauschen, hohe Leistung, kleine Bauform
• Nennbelastbarkeit: 1 Watt
• Spannung: 500 V normal / 1000 V Überlast
• Axiale Anschlüsse
• -55° C - 155° C
• 12 * 5 mm
• RoHS
