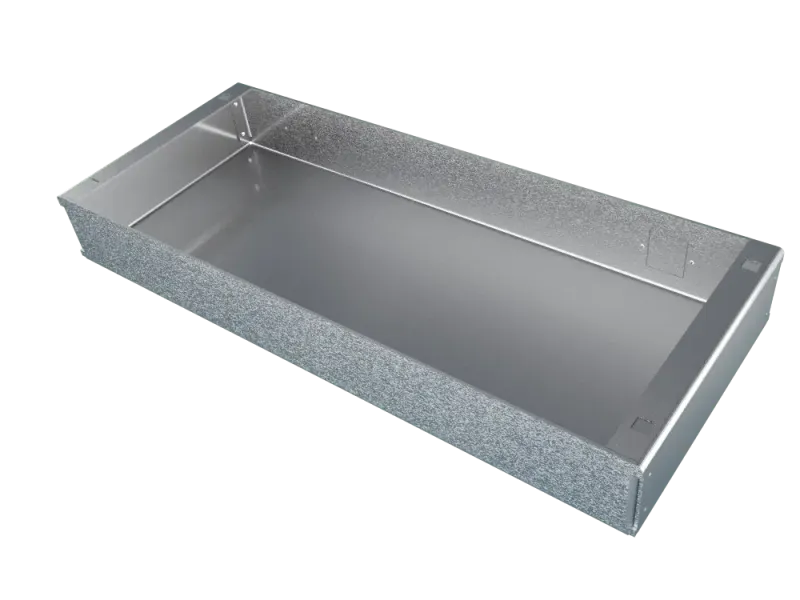

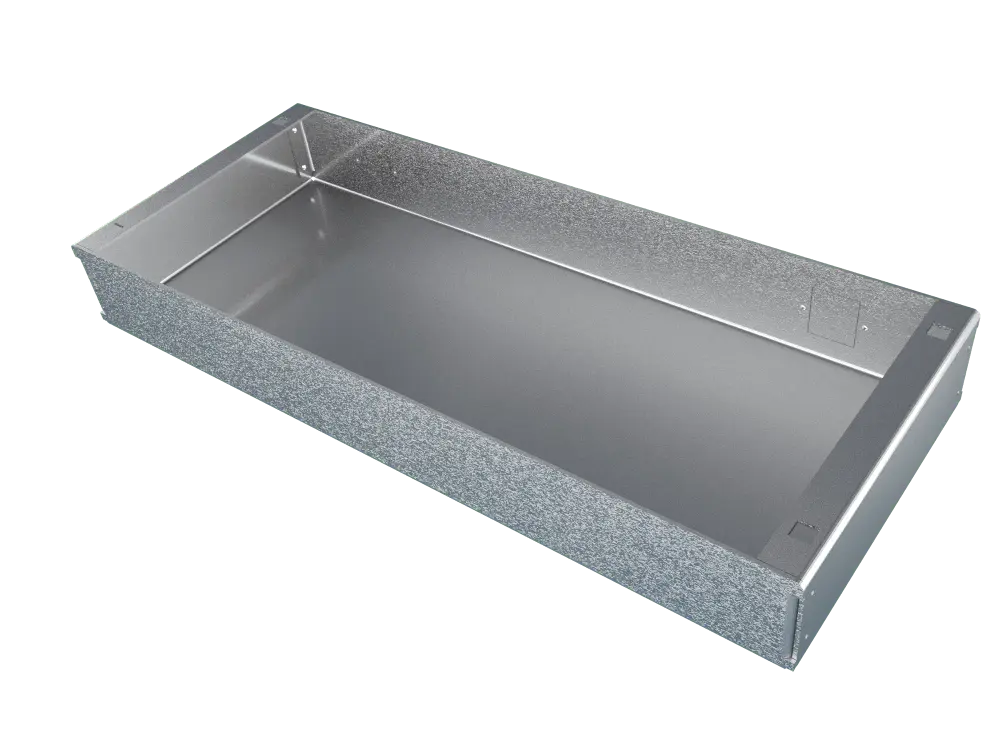

TT-Chassis 008 - Dumble Standard - 490 x 200 x 65

Spezifikationen

Dumble Style Headshell

• Größe: ca. 530 x 260 x 260 mm
• Chassis Ausschnitt Höhe: 66 mm
• Ausgelegt für Chassis mit der Größe: 490 x 200 x 65 mm
• Tolex: Kundenwunsch
• Hardware: Kundenwunsch
• Bespannung: Kundenwunsch
• Gewicht: ca. 5 kg
• Holz: 18 mm Kiefer

[content:3210136]

Spezifikationen

Dumble Style Combo    Basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Hardware: Kundenwunsch
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

[content:3210136]

Bestens geeignet als Hauptbox für (Dumble) Amps und ähnliche Verstärker-Modelle.
Ein kräftiger Mittentonbereich und ein runder Bass machen die TTC 212 Dumble zu einer universellen und vielseitigen Lautsprecherbox, welche für viele Musikrichtungen geeignet ist.
Gebaut wird die TTC 212 Dumble nach original Spezifikationen.

Spezifikationen

• Größe: 740 x 531 x 300 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Piping: Kundenwunsch
• Hardware: Kundenwunsch
• Material:
  • Korpus: 18 mm Pappel Multiplex
  • Schallwand: 12 mm Birke Multiplex
• Lautsprecher: ohne, mitbestellte Lautsprecher werden kostenlos eingebaut
• Gewicht: ca. 14 kg, Versandgewicht deutlich höher

[content:3210141]
[content:3210137]
[content:3210136]

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Rastbefestigung
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

Bestens geeignet als Zusatzbox für (Dumble) Combos, für Stereo Setups oder kleinere Clubs, Studio oder Heimanwendung.
Ein kräftiger Mittentonbereich und ein runder Bass machen die TTC 112 Dumble zu einer universellen und vielseitigen Lautsprecherbox, welche für viele Musikrichtungen geeignet ist.
Gebaut wird die TTC 112 Dumble nach original Spezifikationen.

Spezifikationen

• Größe: 531 x 490 x 300 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Piping: Kundenwunsch
• Hardware: Kundenwunsch
• Gewicht: ca.10 kg
• Lautsprecher: Ohne
• Material:
  • Korpus: 18 mm Pappel Multiplex
  • Schallwand: 12 mm Birke Multiplex

[content:3210141]
[content:3210137]
[content:3210136]

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Schraubmontage
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

Spezifikationen

Dumble Style Combo, basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Fender Stil schwarz
• Bespannung: Fender Stil schwarz
• Hardware: Silber
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

[content:3210136]

Spezifikationen

Dumble Style Combo, basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Fender Stil schwarz
• Bespannung: VOX Stil Diamant schwarz
• Hardware: Silber
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

Spezifikationen

Dumble Style Combo, basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Fender Stil schwarz
• Bespannung: VOX Stil Diamant braun
• Hardware: Silber
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

Spezifikationen

Dumble Style Combo    Basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Kundenwunsch
• Bespannung: Kundenwunsch
• Hardware: Kundenwunsch
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

[content:3210136]

Spezifikationen

Dumble Style Combo, basierend auf den Originalmaßen

• Größe: 530 x 530 x 260 mm
• Tolex: Tube-Town Sand
• Bespannung: VOX Stil Diamant braun
• Hardware: Lederecken braun
• Rückwand: Oval-Back
• Gewicht: ca. 13 kg
• Lautsprecher: Ohne
• Holz: 18 mm Pappel Multiplex

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

TT-Chassis 054 - geschlossenes Chassis auf Basis LoW XL

• Größe (B x H x T): 471 x 60 x 195 mm
• Material: 2 mm Aluminium (AlMg3)
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien:

• Datenblatt

Oktal Sockel Belton VTB8

• High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

Noval Sockel Belton VTB9-ST-2

• Glasfaserverstärkter PPS Körper, schwarz
• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• 19" Leergehäuse, mit Lüftungsschlitz
• 1,2 mm Stahl, elo-verzinkt
• Frontblende aus 3 mm Aluminium, schwarz strukturpulverbeschichtet
• Lieferung in Einzelteilen mit Montageschrauben
• Gehäusetiefe: 250 mm
• 1 HE

Klemm-Käfigmutter für runde Löcher, incl. Schraube

• Gewinde: UNC 10-32
• Schraube: Hammond 1421F25
• Verzinkt
• 4er Satz

Technische Daten:

• Kernmaterial M6
• Primär: 120V-230V-240V @ 50Hz
• Sekundär: Hochspannung 345V-0-345V @ 300mA
• Sekundär: Heizung, 3,15V-0-3,15V @ 6A
• Sekundär: Bias 50V @ 150mA
• Sekundär: Sonstiges 0V-6V-12V @ 1,5A

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS
