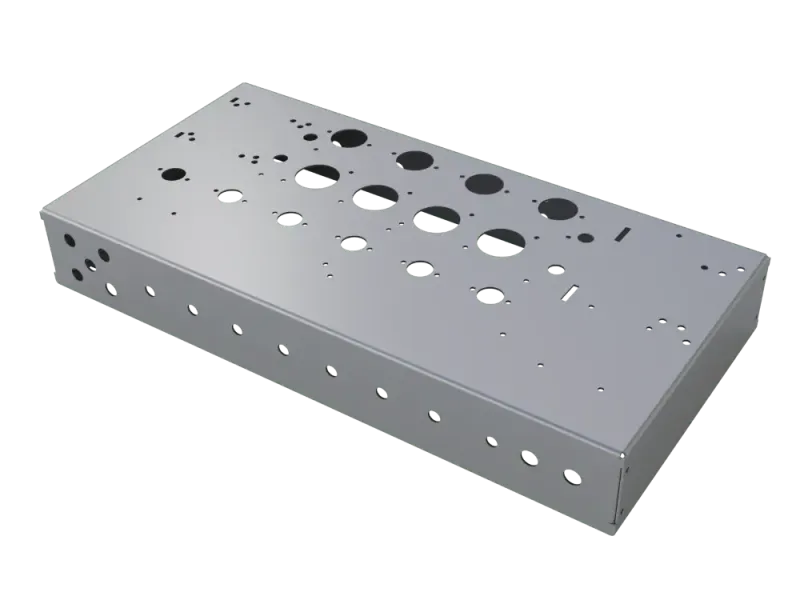

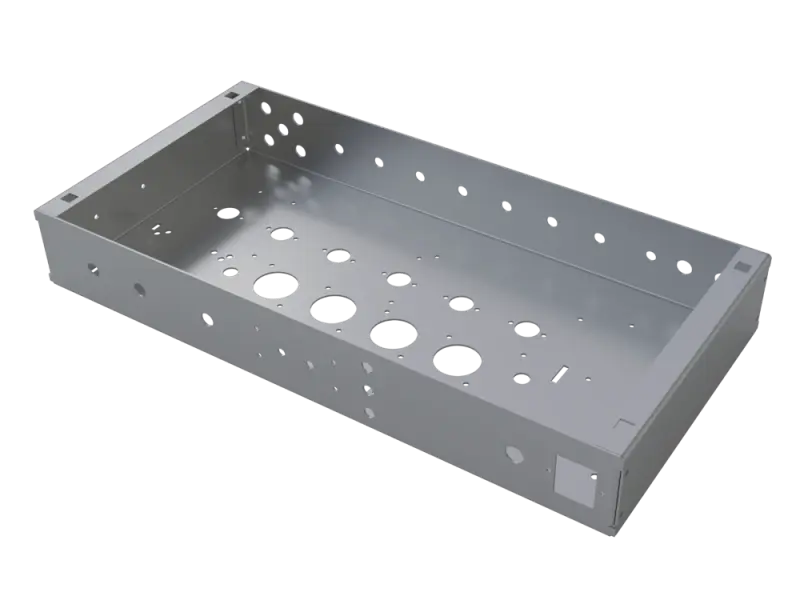

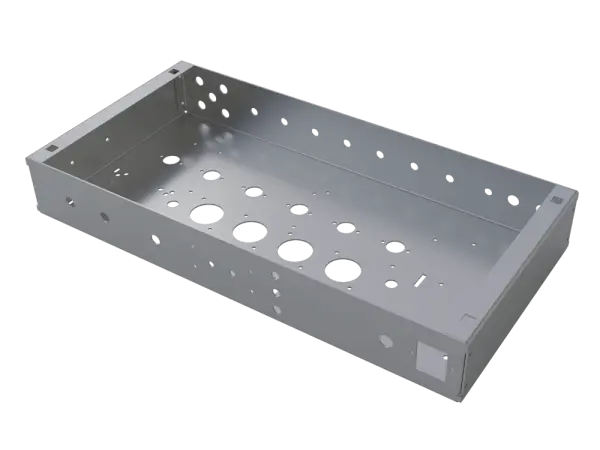

TT-Chassis YAH100 - HiWatt Style, universal

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Größe: 143 x 37,5 mm
• Material: FR4, 2 mm
• Farbe: schwarz
• Turrets: 2 x 15

Spezifikationen

• Größe: ca. 635 x 270 x 285 mm
• Chassis Ausschnitt: ca. 475 mm
• Tolex: HiWatt schwarz
• Hardware: Silber
• Keder / Piping: Weiß
• Gewicht: ca. 8 kg
• Holz: 18 mm Pappel

• bis T 70 °C
• mit einem Sicherungshaltern 5,0 x 20 mm
• Gehäuse: Polyamid
• UL 94 V-0, schwarz
• für Rastbefestigung
• 2polig + Schutzkontakt 10 A/250 V
• Ausführungen: 1polige Absicherung mit Brücke zum Si-Halter am Anschluss L
• Sicherungshalter-Anschlüsse zum Löten
• Ausführung gemäß IEC/EN 60320-1
• Sicherungshalter gemäß IEC 60127-6
• Zulassungen: ENEC, UL, CSA

• Farbe: schwarz
• Maße:
  • A: 10 mm
  • B: 12 mm
  • D: 17,5 mm
  • H: 6,8 mm
  • h: 2 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

• Einbausicherungshalter, für 5x20 mm Sicherungen
• IP 40
• Nennspannung: 250 VAC
• Nennstrom: 10 A (VDE), 16 A (UL/CSA)

Files:

• Datasheet

Befestigungsschelle für Kondensatoren

• Material: Stahl, verzinkt
• Durchmesser: 35 mm

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN - AUS
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o.Flachstecker

Dateien:

• Datenblatt

• Breites Gehäuse und extrem langlebige Kontakte
• Passend für alle Mono Plugs gemäss EIA RS-453 (A-Gauge)

Dateien:

• Datenblatt

Signallampe quadratisch, rot

• Betriebsspannung: 230 V~
• Leistung: 0,05 W
• Licht-/Gehäusefarbe: rot
• Anschluss: Lötösen
• Einbau-Ø: 10 mm
• Einbautiefe: 35 mm
• Gesamtmaße (ØxL): 12x42 mm

YAH100 - Bausatz auf Basis des HiWatt DR103

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT YAH100 inklusive Chassis, Faceplate und Knöpfe.
NICHT enthalten ist eine Headshell.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

Bitte beachten, ganz wichtig und ist wirklich so gemeint: Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Messgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Der P10R-F wurde zusammen mit Fender für die Neuauflage des Fender Bandmaster entwickelt.
Der Hauptunterschied zum original P10R liegt in der geringeren Empfindlichkeit von 92,5 dB sowie der deutlich niedrigeren Resonanzfrequenz von 87,3 Hz.
Ferner sind die hohen Frequenzen leicht beschnitten, wodurch der Gesamtklang des Lautsprechers wärmer und runder erscheint.

 Technische Daten:

• Größe: 10"
• Impedanze: 8 Ohm
• Leistung (RMS): 25 W
• Empfindlichkeit @ 1 W, 1 m: 92,5 dB
• Resonanz Frequenz  fs: 87,3 Hz
• Glocke: ohne

Dateien:

• Datenblatt

2 Röhren, gematcht als Paar

JJ 6V6 Double Mica mit doppelt ausgeführtem Aufhängung des Systems im oberen Bereich der Röhre, wodurch mögliche Vibrationen, die durch starke mechanische Belastung auftreten können, deutlich reduziert werden. Diese Version der JJ 6V6 wurde speziell für den Betrieb in Combo-Verstärkern konzipiert.

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

Dateien

• Datenblatt

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: 3/8-32 (9,45 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm
