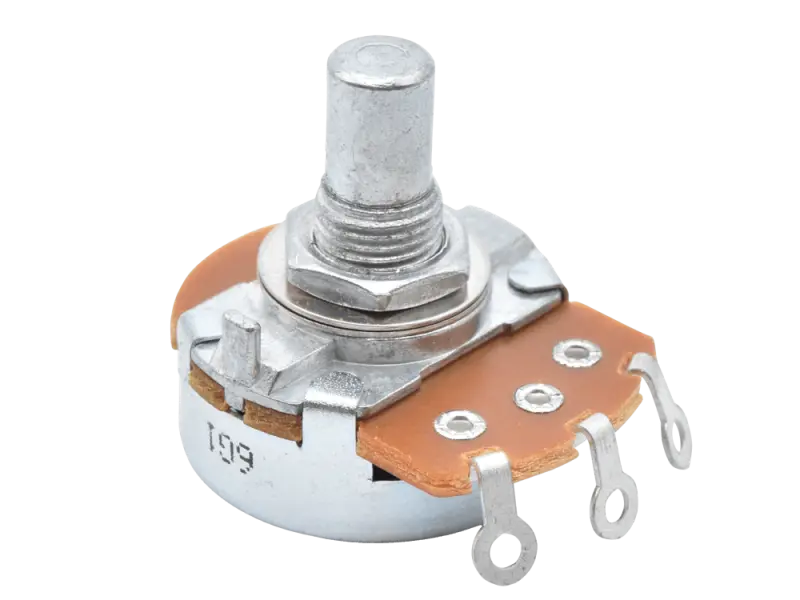

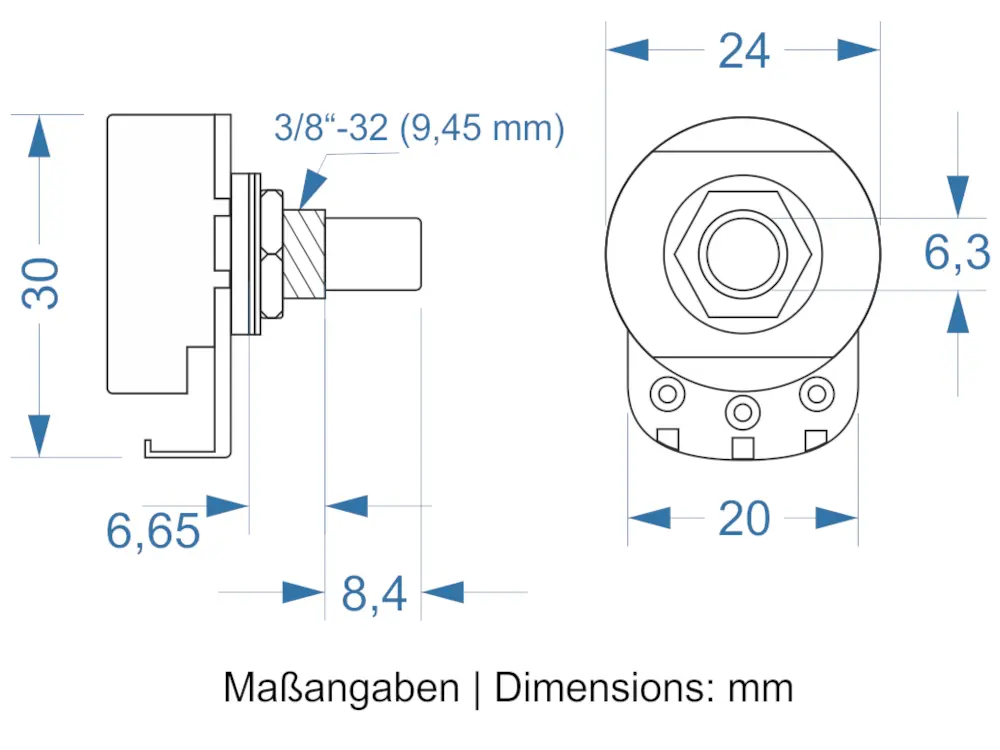

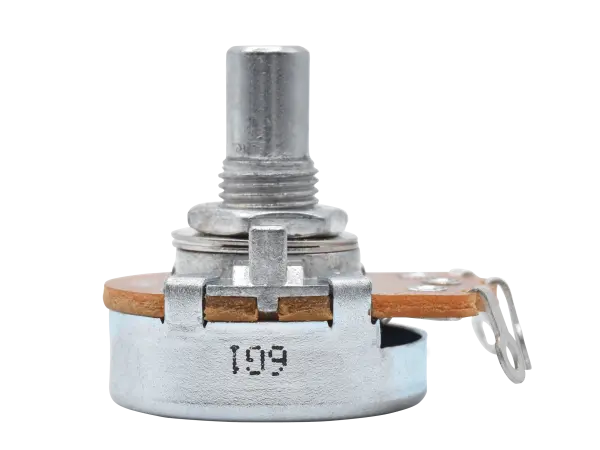

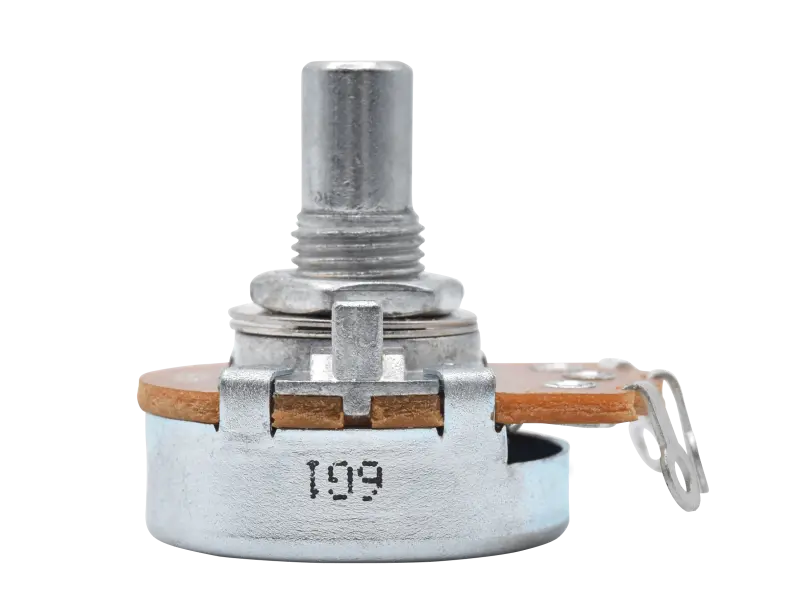

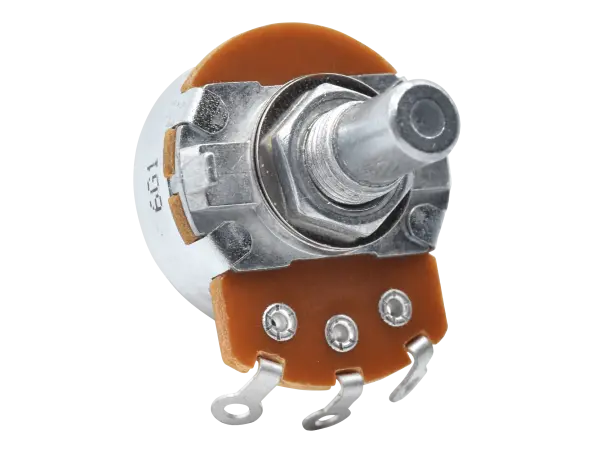

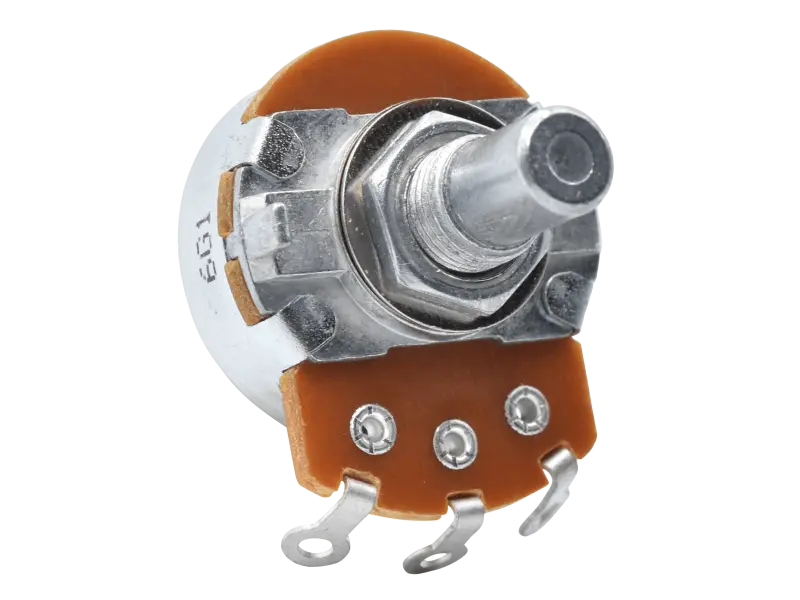

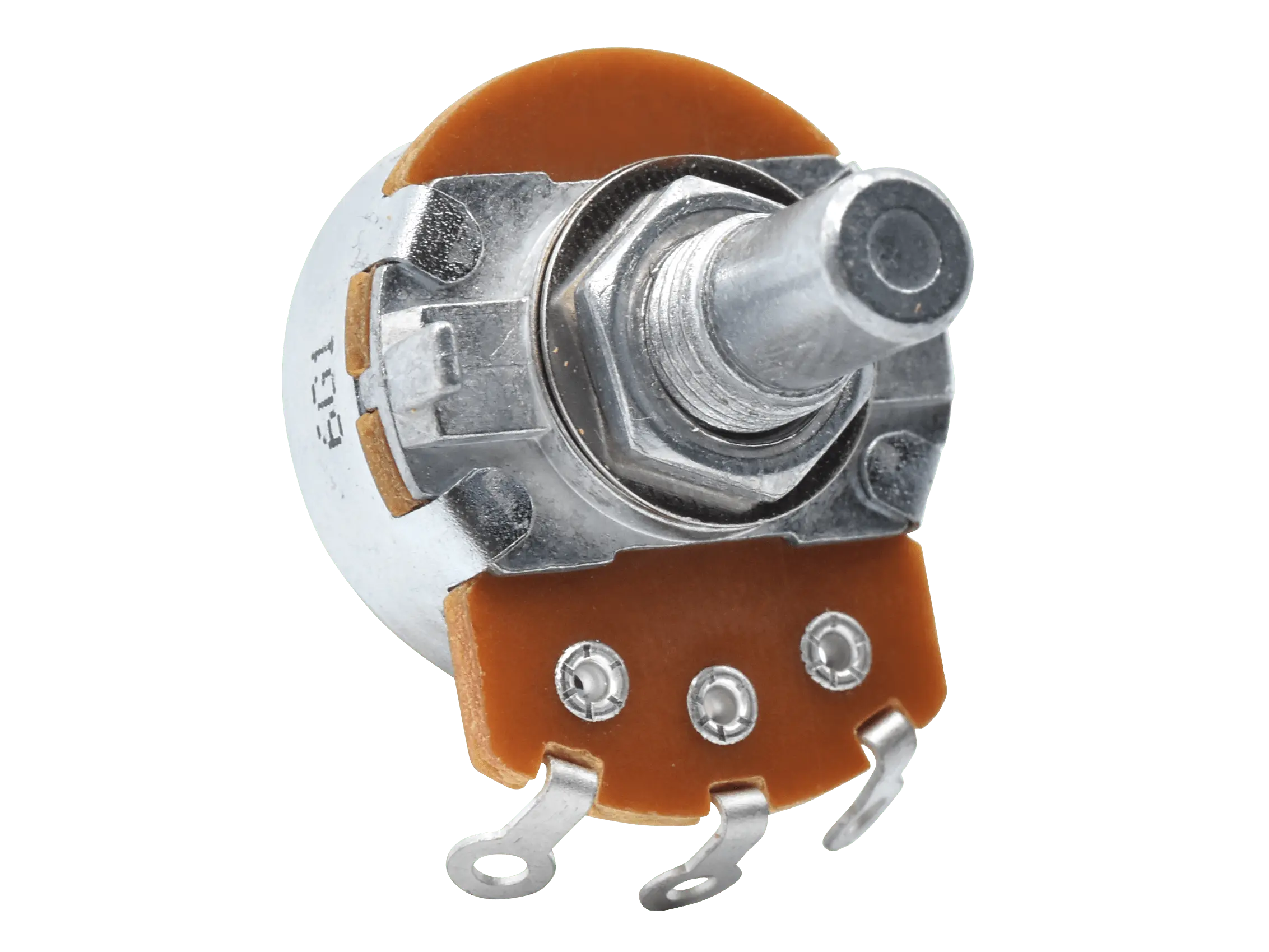

Alpha 500 kOhm log / Audio, 3,8"

Dieses Chassis basiert auf einem regulären HiWatt Chassis welches für Verstärker bis 100 Watt verwendet wurde. Das Chassis wurde auf den YAH100 Bausatz angepasst und optimiert.

• Größe: 483 x 238 x 70 mm
• Material: 1,5 mm Stahl
• feuerverzinkt
• verstärkte Eckverbindungen
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien

• Vorlage Frontblende

Aluminium Chassis auf Basis des YAH100 Chassis, aber ohne Ausschnitte, Bohrungen etc.

• Größe: 483 x 238 x 70 mm
• Material: 2 mm AlMg3
• verstärkte Eckverbindungen
• Nettogewicht ca 1,4 kg
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

Dateien

• Vorlage Frontblende

Der P10R-F wurde zusammen mit Fender für die Neuauflage des Fender Bandmaster entwickelt.
Der Hauptunterschied zum original P10R liegt in der geringeren Empfindlichkeit von 92,5 dB sowie der deutlich niedrigeren Resonanzfrequenz von 87,3 Hz.
Ferner sind die hohen Frequenzen leicht beschnitten, wodurch der Gesamtklang des Lautsprechers wärmer und runder erscheint.

 Technische Daten:

• Größe: 10"
• Impedanze: 8 Ohm
• Leistung (RMS): 25 W
• Empfindlichkeit @ 1 W, 1 m: 92,5 dB
• Resonanz Frequenz  fs: 87,3 Hz
• Glocke: ohne

Dateien:

• Datenblatt

2 Röhren, gematcht als Paar

JJ 6V6 Double Mica mit doppelt ausgeführtem Aufhängung des Systems im oberen Bereich der Röhre, wodurch mögliche Vibrationen, die durch starke mechanische Belastung auftreten können, deutlich reduziert werden. Diese Version der JJ 6V6 wurde speziell für den Betrieb in Combo-Verstärkern konzipiert.

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

Dateien

• Datenblatt

Dieses Chassis basiert auf einem regulären HiWatt Chassis welches für Verstärker bis 100 Watt verwendet wurde. Das Chassis wurde auf den YAH100 Bausatz angepasst und optimiert.

• Größe: 483 x 238 x 70 mm
• Material: 1,5 mm Stahl
• feuerverzinkt
• verstärkte Eckverbindungen
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

Dateien

• Vorlage Frontblende

Oktal Sockel Belton VTB8

• High quality Micalex Sockel
• Glasfaserverstärkter PPS Körper, schwarz
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

2 Röhren, gematcht als Paar

Die 6CA7 ist eine leistungsstarke Endstufenröhre, entwickelt in den 1950er-Jahren von General Electric (USA). Sie ist elektrisch weitgehend kompatibel mit der europäischen EL34, ist aber robuster im Aufbau und unterscheidet sich im Klangverhalten. Beide Röhren sind elektrisch austauschbar. Die 6CA7 bietet durch ihren Beam-Tetroden-Aufbau eine alternative Klangfarbe und robusteren Betrieb bei hoher Leistung. Wer auf mehr Headroom, Wärme und Tiefe im Sound setzt, bevorzugt oft die 6CA7.

Custom Shop Faceplate aus Transply, lasergraviert

• Max Breite: 600 mm
• Material:
  • 1,5 mm Transply alle Farben mit #C
  • 0,8 mm Transply alle Farben mit #D
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

 Für Doppelte Alu-Rackschiene oder Chassisbefestigung

• 4 Stück
