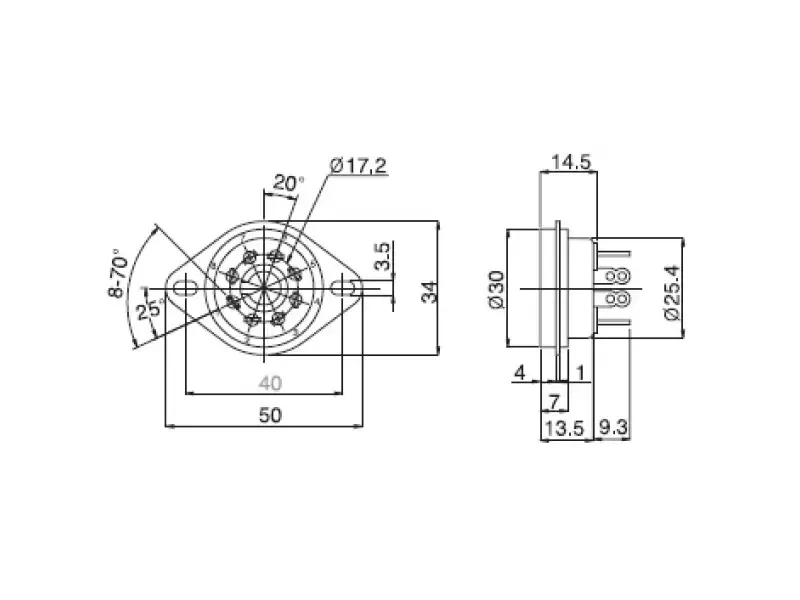

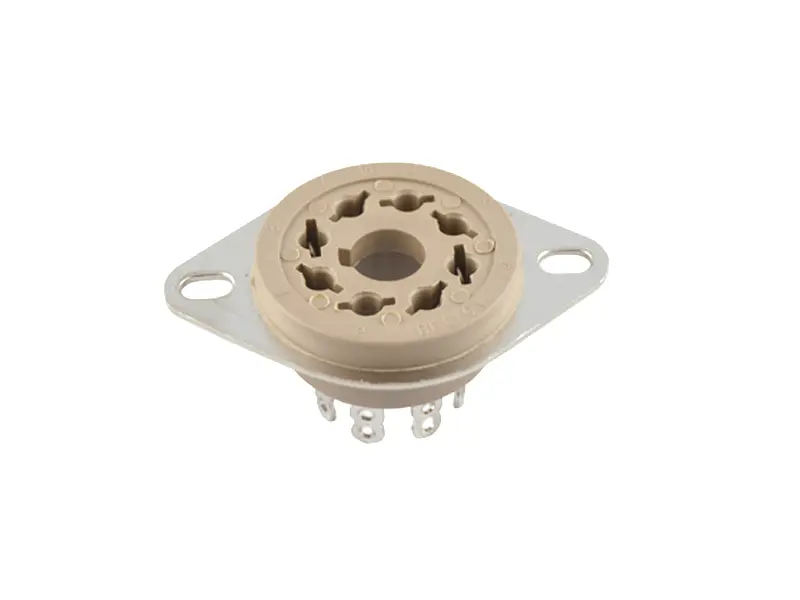

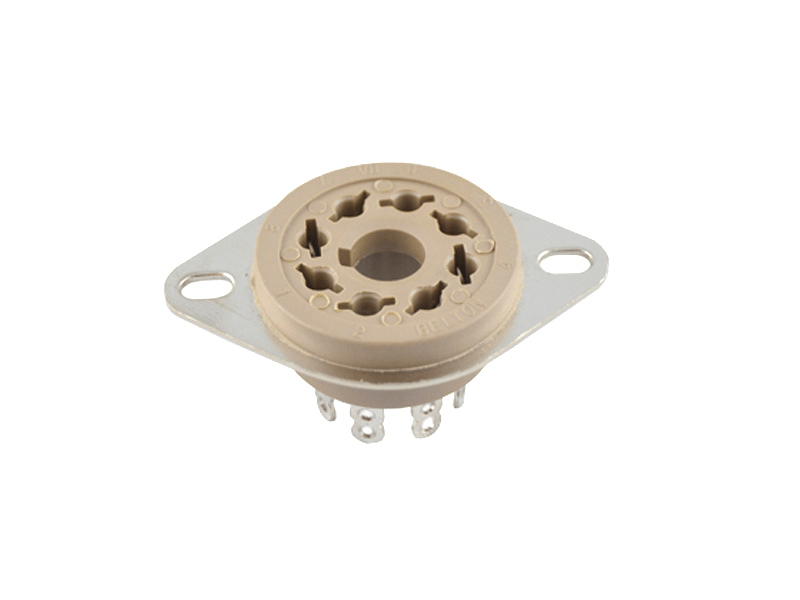

Sockel Oktal Belton, Chassis VT8

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 65 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 2 mm Aluminium (AllMg3)
• Made in Germany

• Datenblatt

• Neue Version 2024
• 1,6 mm, Lötstopplack in rot
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

• Anwendungshinweis Turret-PCB

TT-Chassis Fender Style 5F1 Tweed Champ
Optimierte Ausführung des 5F1 Chassis für die Verwendung eines separaten Netzschalters, isolierte Ein- und Ausgangsbuchsen zur Vermeidung von Brummschleifen, Belton-Sockel, austauschbares Netzkabel. Ferner ist dieses Chassis etwas länger als das Original was die Arbeit im Gehäuse zusätzlich erleichtert. Gefertig aus Aluminium.

• Größe: 260 x  65 x 105 mm (B x H x T)
• Material: 2 mm Aluminium
• alle 4 Seiten genietet für zusätzliche Stabilität

Dateien

• Datenblatt(PDF)

Tube-Town Marshall 18Watt Style Chassis

• Größe: (BxHxT) 432 x 170 x 65 mm
• Material: 2 mm Aluminium (AllMg3)
• verstärkte Ecken (ab V2020)

Bitte die Liste mit empfohlenem Zubehör beachten !

Dateien:

• Datenblatt V2020
• Vorlagen 18W Faceplate
• Vorlage Faceplates

• Größe: 490 x 204 x 65 mm
• Material: 1,5 mm Stahl
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

Dieses Chassis basiert auf einem regulären HiWatt Chassis welches für Verstärker bis 100 Watt verwendet wurde. Das Chassis wurde auf den YAH100 Bausatz angepasst und optimiert.

• Größe: 483 x 238 x 70 mm
• Material: 1,5 mm Stahl
• feuerverzinkt
• verstärkte Eckverbindungen
• Made in Germany
• Befestigung: mit Käfigmuttern (nicht enthalten)

• Vorlage Frontblende

Aufbau wie Chassis 040 - PX18 aber mit Oktalbohrungen für die Endröhren, passt in alle TTC Standard Smallhead und 18W Topteilgehäuse and Combos

• Größe : 432 x 170 x 65 mm
• Material: 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten

• Datenblatt

TT-Chassis Fender 5F2 Style
Optimierte Ausführung des 5F2 Chassis für die Verwendung eines separaten Netzschalters, isolierte Ein- und Ausgangsbuchsen zur Vermeidung von Brummschleifen, Belton-Sockel, austauschbares Netzkabel. Ferner ist dieses Chassis etwas länger als das Original was die Arbeit im Gehäuse zusätzlich erleichtert. Gefertig aus Aluminium.

• Größe: 260 x 65 x 105 mm (B x H x T)
• Material: 2 mm Aluminium
• alle 4 Seiten genietet für zusätzliche Stabilität

• Datenblatt

Aluminium Chassis auf Basis des YAH100 Chassis, aber ohne Ausschnitte, Bohrungen etc.

• Größe: 483 x 238 x 70 mm
• Material: 2 mm AlMg3
• verstärkte Eckverbindungen
• Nettogewicht ca 1,4 kg
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany

• Vorlage Frontblende

• Marshall Style 18Watt / 1974 Chassis Stil
• für Einbau in Combo
• Größe: (BxHxT) 530 x 65 x 152 mm
• Material: 2 mm Aluminium (AllMg3)
• Befestigung: mit Käfigmuttern (nicht enthalten)

Bitte die Liste mit empfohlenem Zubehör beachten!

Dateien:

• Datenblatt Chassis (PDF)
• Vorlage Faceplate

• Erweitertes JTM45 Reissue Style Chassis
• Größe: (BxHxT) 432 x 63 x 170 mm
• Ausschnitt für Trafo: 70 x 69 mm
• Material: 1,5 mm Stahlblech, verzinkt
• Made in Germany

• Datenblatt

• Neue Version 2024
• 1,6 mm, Lötstopplack in schwarz
• Durchmesser: 35 mm
• Kann direkt als "Eylet-Board" verwendet werden
• Bestückung mit Turrets für 2 mm Boards möglich
• Abstände zwischen den Pins grösser 2,5 mm
• Entsprich aktuell gültigen VDE Vorschriften
• Betriebsspannung 500 V DC
• Ausgelegt für Belton Sockel Noval und Oktal
• Seitliche Laschen für Montage auf Oktal-Sockel, können einfach abgebrochen werden, wenn diese nicht benötigt werden
• Empfohlene Abstandsbolzen: 30 - 40 mm, M3
• Siehe "Zubehör" mit empfohlenen und passende Bauteilen

• Anwendungshinweis Turret-PCB

TT-Chassis Fender Style 5E3
Größe: 369 x 67 x 106 mm (B x H x T)
Beschriftung: Standby - Fuse - ON - Tone - Volume - Bright - Normal

Hinweis:
Die Hammond Netztrafos 290AEX / 291AEX passen nicht auf dieses Gehäuse. Statt dessen den Hammond Netztrafo 290BEX oder 291BEX verwenden. Diese haben zwar eine 10 V höhere Anodenspannung und einen zusätzlichen Bias Abgriff, aber das ist kein Problem!

• Glasfaserverstärkter PPS Körper, braun
• Ausführung: High quality Micalex Sockel
• Chassis Montage VON INNEN
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

Winkel zur horizontalen Montage von Noval-Sockel z.B. für den Einbau in 19" Racks

• Material: 1,5 mm Aluminium
• Achtung: ausgelegt für Belton Sockel

• Typ: Kippschalter mit Metallhebel
• Ausführung: 2-Pol Wechsler, EIN - EIN
• Schaltleistung: 15A / 250VAC, 10A / 400VAC
• Kontakt Widerstand: 10 mΩ max. bei 1A 2VDC
• Isolierungswiderstand: 1.000 MΩ min. bei 500VDC
• Dielektrische Stärke: 2.000 Vrms 50 Hz min.
• Betriebsdauer: 10.000 Zyklen
• Anschlussart: Lötanschluss o. Flachstecker

Dateien:

• Datenblatt

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

• Farbe: schwarz
• Größe:
  • A: 8 mm
  • B: 11 mm
  • D: 15,9 mm
  • H: 6,8 mm
  • h: 1,6 mm
• Material: Weich-PVC, UL 94 V-2
• Betriebstemperatur: –30 bis +60 °C
