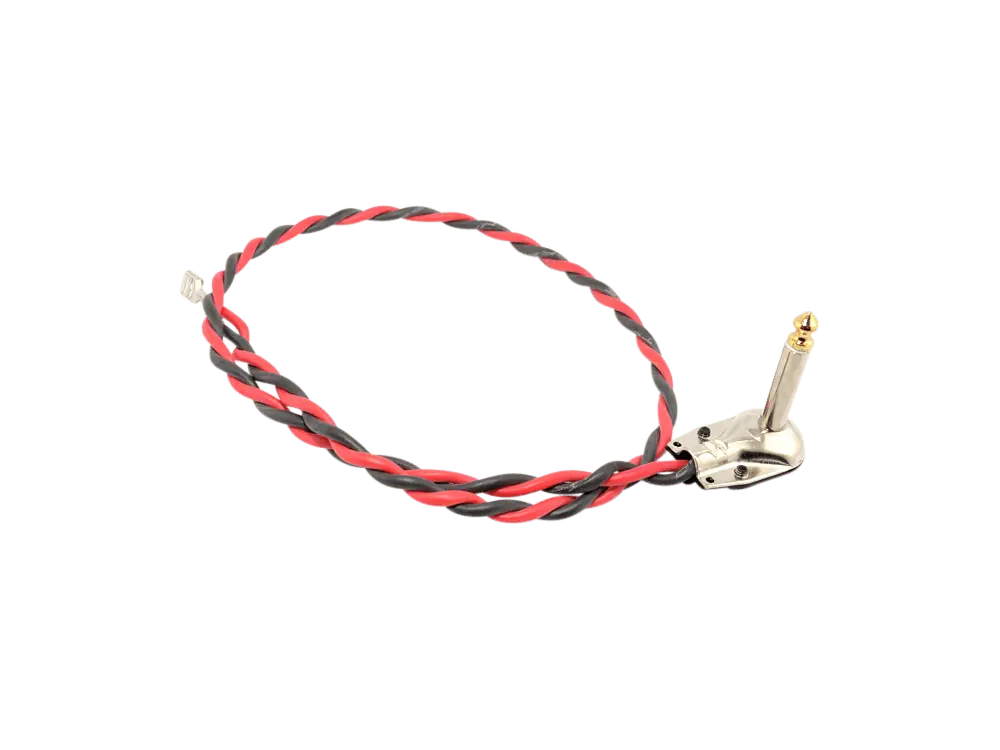

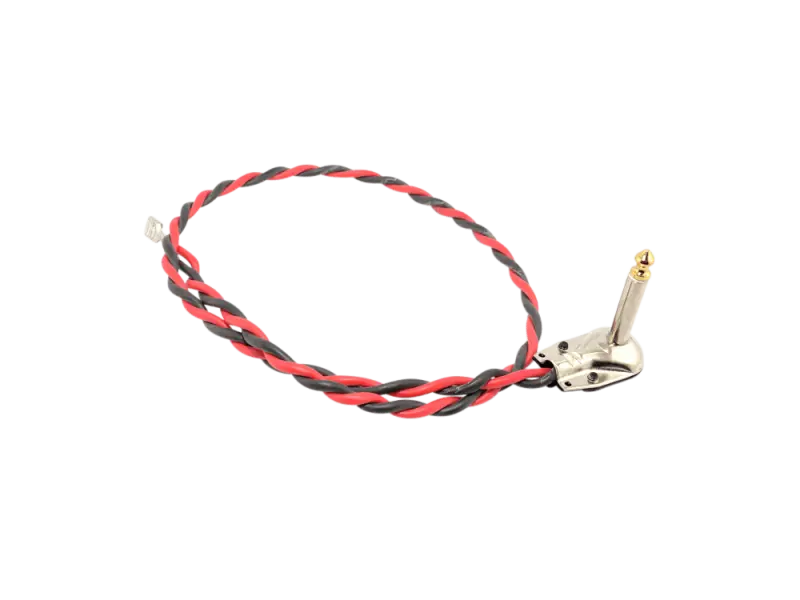

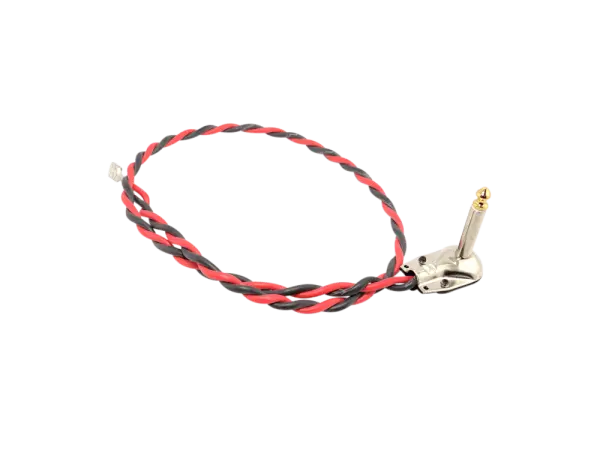

Kabelsatz für Lautsprecher / Combo

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Doppeltriode, die meist in Fender Tweed Verstärkern zm Einsatz kommt.

Der 12” ET65™ Lautsprecher besticht durch ein dickes und cremiges Fundament gepaart mit klaren Mitten und dem berühmten Funkeln in den Höhen. Dies Lautsprecher ist für klassischer Rock, Country und Blues konzipiert. Die ideale Alternative zum Celestion™ G12-65.

Unit Weight:  7.5 pounds

Thiele-Small Parameters

• Resonant Frequency (Fs): 98.69 Hz
• DC Resistance (Re): 8.05 Ohm
• Coil Inductance (Le): 0.35 mH
• Mechanical Q (Qms): 5.38
• Electromagnetic Q (Qes): 1.10
• Total Q (Qts): 0.91
• Compliance Equiv. Vol. (Vas): 16.75 cu ft
• Mech. Compliance of Susp. (Cms): 0.09 mm/N
• BL Product (BL): 11.58 T-M
• Diaphragm Mass Inc. Airload (Mms): 29.51 grams
• Surface Area of Cone (Sd): 366.10 cm squared
• Sound Pressure Level (spl): 99.45 db

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und wird anschließend von uns mit Farbe ausgelegt. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus. Mögliche Farbkombinationen siehe Auswahlliste.
Diese Faceplate eignet sich besonders gut für Anwendungen mit hoher  Anforderung an die Belastung, da die Schrift durch eine Plaxiglasschicht geschützt ist. Ferner wirk das Material durch den Glanzeffekt sehr edel und vermittelt einen sehr hochwertigen Eindruck.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps and Inkscape: you should NOT use bitmaps, because this causes many problems: the PDF file could be corrupt or the quality of the finished product is bad etc.. Bitmaps should always be converted to vector graphics before they are used in the layout. There are numerous online converters which convert bitmaps (PNG, JPG etc.) to SVG. Use them, convert the Bitmap and avoid problems.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

Oktal Sockel Belton VT8

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: EL34, E34L, 6L6, 6V6, 6550, KT66/77/88 etc.

• Typ: Noval Sockel Belton VT9-ST-C
• Ausführung: Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84,
•   EZ81, EL844 etc.

• Ausgangsübertrager 125A1A / 022640 Push-Pull
• für Deluxe, Deluxe Reverb
• Pri: 6,600 Ohm / CT
• Sec: 8 Ohm
• Power: 20 Watt

Dateien:

• Datenblatt

Der Neo Creamback liefert den magischen Ton, den man von einem klassischen Creamback erwarten würde. Der Unterschied ist, der Neo Creamback wird mit einem Neodym Magneten gefertigt, welcher nur knapp die Hälfte eines klassischen Keramik-Magneten wiegt. Er liefert ein kräftiges Fundament, gepaart mit warmen Mitten und sanften Höhen. Sobald eine Box mit diesem Lautsprecher transportiert werden muss, wird klar, was diesen Lautsprecher von anderen unterscheidet.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 60W
• Nominal impedance: 8Ω & 16Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Magnet type: Neodymium
• Frequency range: 75-5000Hz
• Resonance frequency, Fs: 75Hz
• DC resistance, Re: 6.6Ω & 13.1Ω
• Voice coil former material: Round copper

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 4.9", 124mm
• Mounting slot dimensions: 0.31", 7.9mm
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 8
• Overall depth: 4.8", 121.5mm
• Unit weight: 4.2lb, 1.9kg
