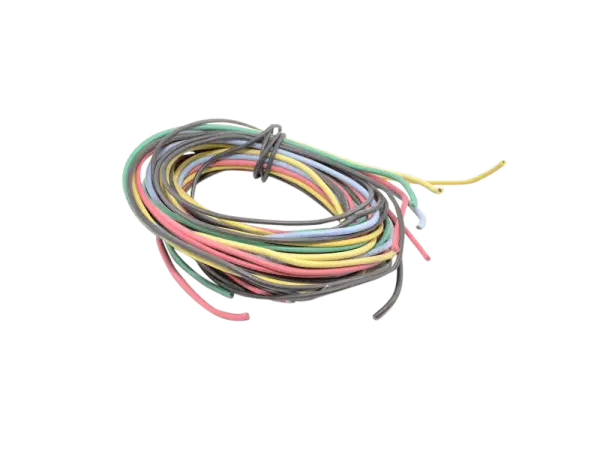

Silikonlitze Satz #05, gemischt

• Tube-Town Prototyping Board
• Größe: 105 x 50 mm
• Material: 1,5 mm FR4 rot

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,5 mm²
• Aussendurchmesser: 2,8 mm
• Litzenaufbau: 30 x 0,25 mm Cu verzinnt

• Typ: Tubular Metalized Polyester Film Capacitors
• Nennspannung: 630 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial
• • Nicht-Induktiv
  • Selbstheilend
  • Ähnlich MALLORYS 150-Typen

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Tube-Town E83CC Preamp-Tube

Hochwerttige 12AX7 / ECC83 / 7025 Vorstufenröhre mit geringes Grundrauschen und geringe Feedback-Neigung durch kurze Anodenbleche sowie einem kräftigen Bass und einem dichter Klang. Sehr gut geeignet in Eingangsstufen mit hoher Verstärkung oder Verstärker mit allgemein hoher Verstärkung.
Direkter Austauschtyp für alle 12AX7, ECC83, 7025 und E83CC Röhren.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

Zusammensetzung: 0,3 % Silber, 0,7 % Kupfer, 99 % Zinn, Flussmittelanteil: 2,5 %, Schmelzpunkt 217 °C
Geeignet für Lötarbeiten an elektrischen Bauteilen und Geräten wie Leiterplatten, Platinen, SMDs, DIP, Kabeln, Fernsehern, Kopfhörern oder Mikrofonen. Das eingearbeitete Flussmittel sorgt für besonders komfortables und effektives Löten.

Miniatur Signal Relais

• Abmessungen: 20,2 x 9,8 x 12,5 mm
• Kontaktart: 2 x Wechsler
• Nennspannung: 12 V/DC
• Nenn-Last: 1 A - 24 V/DC, 0.5 A - 120 V/AC
• Max. Schaltspannung: 60 V/DC / 120 V/AC

Dateien:

• Datenblatt

Schraubensatz für Lautsprechermontage mit Einschlagmutter

• 4 x Schraube M5x20mm
• 4 x U-Scheibe M5
• 4 x Einschlagmutter M5

Typenschild selbstklebend, 50 x 80 mm. Aluminium mit seidenmattem, schwarzer Aufdruck. Deutscher Text.

Halter für EL34 / 6L6 Röhren
