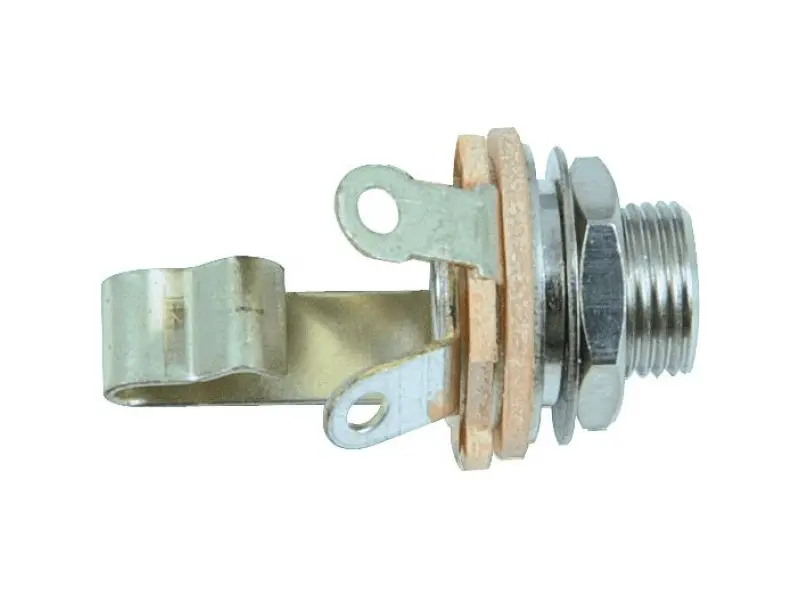

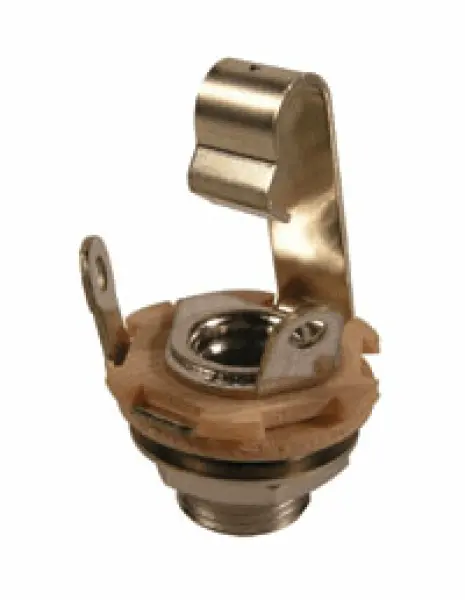

Switchcraft 11, 6,3 mm Klinkenbuchse Mono

Einbauschale 1,2 mm Stahl gestanzt für zwei Klinkenbuchsen, schwarz pulverbeschichtet.

Ausschnitt 65 x 106 mm. Befestigungslöcher Ø 5 mm. Gewicht: 125g

Ähnlich wie der Jupiter 10LC, aber mit weniger Leistung und einem etwas weicheren Klang mit mehr Brillanz in den Höhen.
Ursprünglich für Studio- und Heimanwendungen entwickelt, erfreut sich der M10C immer größerer Beliebtheit als idealer Ersatz für den originalen Jensen C10N, der vor 50 Jahren produziert wurde. Die verwendete Standard-Schwingspule verleiht dem M10C eine stärkere 3D-Präsenz im Vergleich zu ursprünglich verbauten Papierschwingspule.

Technische Daten:

• Belastbarkeit: 50W
• Empfindlichkeit: 97 dB
• Schwingspulendurchmesser: 1,5"
• Magnet: Keramik - 35oz
• Gewicht: 7lbs / 3,17 kg

Abmessungen:

• Durchmesser: 10 3/16" / 258 mm
• Tiefe der hinteren Halterung: 4 1/4:
• Durchmesser der Ausschnittöffnung: 9"
• Befestigungslöcher: 1/4"
• Anzahl der Befestigungslöcher: 8
• Durchmesser des Befestigungslochkreises: 9 3/4"

Der Tonehound Light ist der kleine Bruder des Tone-Hound ohne Cab-Sim, ausgelegt als reaktive Last zum Beispiel für (Home)Recording
Der Tonehound Light wird anstatt einer Lautsprecherbox an den Röhrenverstärker angeschlossen. Das Signal kann dann über die Eingebaute Klinkenbuchse abgenommen und weiter verarbeitet werden.

Leistung: 100 W / 16 Ohm

Im Bausatz enthalten:

• Kondensatoren
• Widerstände
• Spulen
• Buchsen
• Knöpfe
• Befestigungsmaterial
• Schrauben
• Leitungen
• Nicht enhalten:
• Gehäuse
• Blende
• Werkzeuge

Im Bausatz NICHT enthalten:

• Gehäuse
• Frontblende
• Werkzeuge und Lötzinn

Als Werkzeuge werden ein vernünftiger Lötkolben sowie Schraubendreher, Senker und Flachzange benötigt, sowie etwas handwerkliches Geschick.

Maße: 210 x 150 x 120 mm

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• 6,3 mm (1/4")
• 2-polig, mono
• vernickelt
• Lötanschluß

• 6,3 mm Klinkenstecker
• abgewinkelt
• mono
• Metallgehäuse

• Typ: Fender Blackface Style
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 30 x 16,1 mm
• Befestigung: Befestigungsschraube

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

• Länge: 117 mm
• Breite 38 mm
• Kontakte: 2 x 18
• Kontaktabstand 6 mm
• Hartpapier

Lötösen M3

• aus Messing, versilbert
• 10 Stück

• Typ: Fußschalter
• Ausführung: 2-Pol Wechsler, ON - ON
• Schaltleistung: 1A / 250V - 3A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau Ø: 12 mm
• Anschlussart: Lötanschluss

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS

• Klinkenbuchse 6,3 mm
• Stereo
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt
