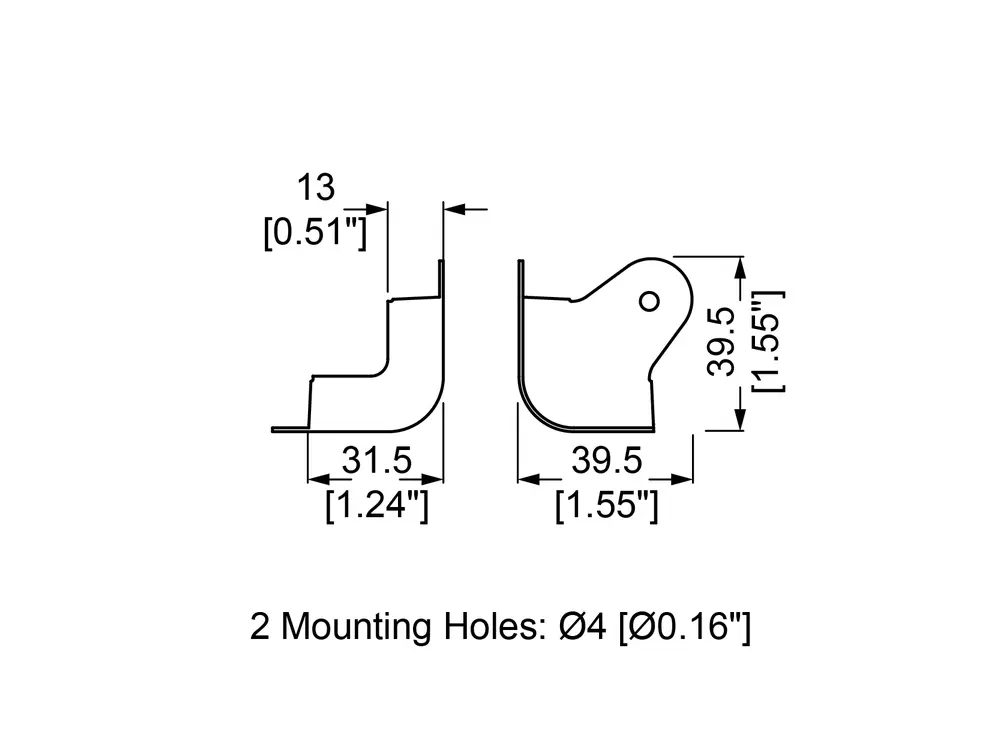

Satz Gehäuseecke - zweischenkelig, vernickelt, Premium inkl. Schraube

Leeres Verstärkergehäuse für TT-Chassis #030
Die Headshell ist aus 18 mm Kiefer Multiplex gefertigt und kann nach eigenen Vorstellungen lackiert oder bezogen werden. Die Front- und Rückblende sowie die Halter sind nicht montiert. Diese liegen der Headshell bei und können bei Bedarf vom Kunden montiert werden (Holzleim wird mit geliefert).
Hardware wie Ecken, Griffe oder Füße sind im Lieferumfang NICHT enthalten.

Hinweis: die seitlichen Halter innen werden NICHT benötigt, wenn das Chassis 036 - Modell 2020 verwendet wird.

Spezifikationen

• Größe: 510 x 240 x 240 mm (Außen)
• Hardware: Schrauben im Lieferumfang enthalten.
• Gewicht: ca. 4 kg
• Holz: 18 mm Kiefer Multiplex
• Schwalbenschwanzverbindungen
• Made in Germany

[content:3210136]

Gehäuseecken aus echtem Leder, 4er Satz, hellbraun
100 % echtes Leder aus Europa, pflanzlich gegerbt
Achtung Naturprodukt: die Textur und Dicke kann abweichen.

Verarbeitungshinweis: um beste Ergebnisse zu erzielen sollten die Ecken vor der Montage ein paar Minuten in Wasser eingeweicht werden. Dadurch werden die Ecken weich und können besser montiert werden. Die Ecken am Gehäuse sollten gut abgerundet sein, damit die Ecken sauber aufliegen.

Gehäuseecken aus echtem Leder, 4er Satz, dunkelbraun
100 % echtes Leder aus Europa, pflanzlich gegerbt
Achtung Naturprodukt: die Textur und Dicke kann abweichen.

Verarbeitungshinweis: um beste Ergebnisse zu erzielen sollten die Ecken vor der Montage ein paar Minuten in Wasser eingeweicht werden. Dadurch werden die Ecken weich und können besser montiert werden. Die Ecken am Gehäuse sollten gut abgerundet sein, damit die Ecken sauber aufliegen.

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden. Gleicher Aufbau wie die ProReverse Blende aber mit einer glänzenden Oberfläche. Sieht sehr edel aus.

• Material: 1,5 mm Acryl Reverse - GLÄNZEND
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.



Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !

a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Signalrelais Typ Finder Dual-In-Line-Relais 2,0 A in kleiner Bauform, nicht polarisiert, waschdicht.

• Maße: 20.3 x 10.1 x 11.4 mm
• Kontaktart: 2 Wechsler
• Kontaktmaterial: AgNi+Au (5,0 µm)
• Dauerstrom: max. 3,0 A
• Einschaltstrom: max. 2,0 A
• Nennspannung: 125 VAC
• Schaltspannung: max. 250 VAC
• Schaltleistung AC1/AC15 (230 VAC): max. 125/25 VA
• Spulenleistung: 400 mW (Standard-Spule)
• Spannungsfestigkeit Spule/Kontakte (1,2/50 µs): 1,5 kV
• Ansprech-/Rückfallzeit: 6,0/2,0 ms
• Relaisschutzart: RT III
• Umgebungstemperatur: –40 bis +75 °C
• Zulassungen: UL, CSA, GOST.

Dateien:

• Datenblatt

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

Silikon Ring zum Schutz gegen Vibrationen, passend für Retainer re-02.retainer im Lieferumfang NICHT enthalten.

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm
