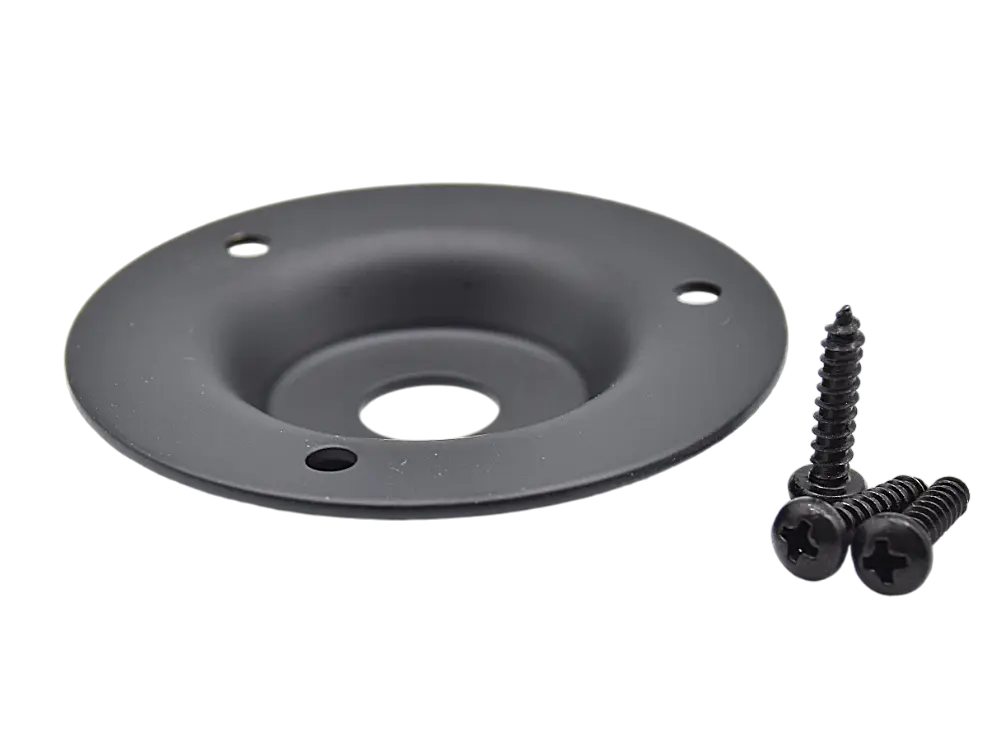

Anschlussterminal, rund, Metall, 6,3 mm inkl. Schrauben

• mit Montageflansch
• Lötanschlüsse
• für 12AX7, EL84 und ähnliche Röhren

• Tube-Town Universal Basis PCB für Bodeneffekte
• ausgelegt für TT-Chassis Typ 056 - STOMP/2
• Größe: 57,1 x 54,6 mm
• Material: 1,6 mm FR3, schwarz

Cliff 1166 Klinkenbuchse

• Klinkenbuchse, mono
• geschaltet
• für Leiterplattenmontage
• für 6,3 mm Klinkenstecker
• Wird u.a verwendet in verschiedenen Marshall Verstärkern oder als Ersatzbuchse bei JCM 900 Boxen.

• Datenblatt

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Wild13 - Version 2023.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Der Green Beret 10" Lautsprecher bietet die gleichen kräftigen Mitten, definierten Höhen und den harmonisch vollen "Breakup" wie sein 12" Vorbild. Für einen 10" Lautsprecher bietet er ein erstaunliches Bassfundament. Falls nach einem 10" Lautsprecher mit klassischer britischer Klangfärbung gesucht wird, ist der 10" Green Beret die Lösung.

Angetestet von Tube-Town: Bedingt durch die glatte Membran die beim 10” WGS Green Beret verwendet wird, sind dessen Höhen deutlich dezenter im Vergleich zum original 12” Celestion Greenback G12M aber auch zum 10” Celestion Greenback. Dennoch wird der Mittenbereich dadurch nicht  überbetont und der gesamte Lautsprecher klingt voll und ausgewogen, mit einem deutlich amerikanischen Touch im Gesamtsound.
Wir empfehlen den 10” Green Beret für Blues über Rock bis hin zu modernem Metal, aber weniger für Blackface-typische Cleansounds, hierfür gibt es besser geeignete 10”-Lautsprecher. Damit der Lautsprecher sein volles Klangspektrum entfalten kann, sollte er entweder in einer offenen Box oder einem Combo oder in einer großvolumigen geschlossenen Box zum Einsatz kommen. Eine zu kleine geschlossene Box wird ihn zu sehr dämpfen und im Klang beschneiden.
Der WGS 10” Green Beret ist zudem eine echte Aufwertung für eine Vielzahl der Budget-Combos, welche mit preiswerten 10” Lautsprechern ausgestattet sind und oftmals etwas dünn und scharf klingen, insbesondere wenn härtere Töne im Spiel sind. (04/2023)

Thiele-Small Parameters

• Resonant Frequency (Fs): 117.31 Hz
• DC Resistance (Re): 6.8 Ohm
• Coil Inductance (Le): mH
• Mechanical Q (Qms): 9.429
• Electromagnetic Q (Qes): 1.884
• Total Q (Qts): 1.57
• Compliance Equiv. Vol. (Vas): 15.59 cu ft
• Mech. Compliance of Susp. (Cms): 0.082 mm/N
• BL Product (BL): 11.71 T-M
• Diaphragm Mass Inc. Airload (Mms): 22.4417 grams
• Surface Area of Cone (Sd): 336.0962 cm squared
• Sound Pressure Level (spl): 96.62 db

Carbon Film Widerstände
Geringes Grundrauschen, hohe Leistung, kleine Bauform
Nennbelastbarkeit: 1 Watt
Spannung: 500 V normal / 1000 V Überlast
Axiale Anschlüsse
-55° C - 155° C
12 * 5 mm
RoHS
