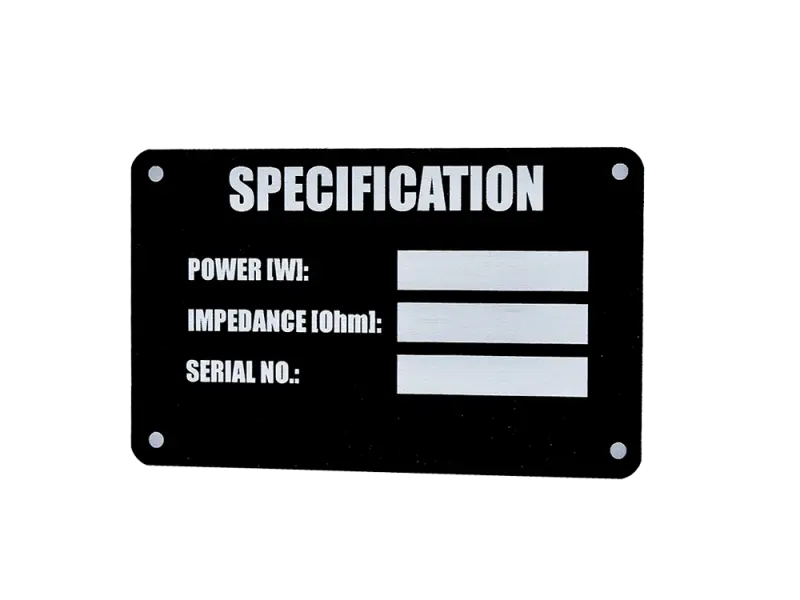

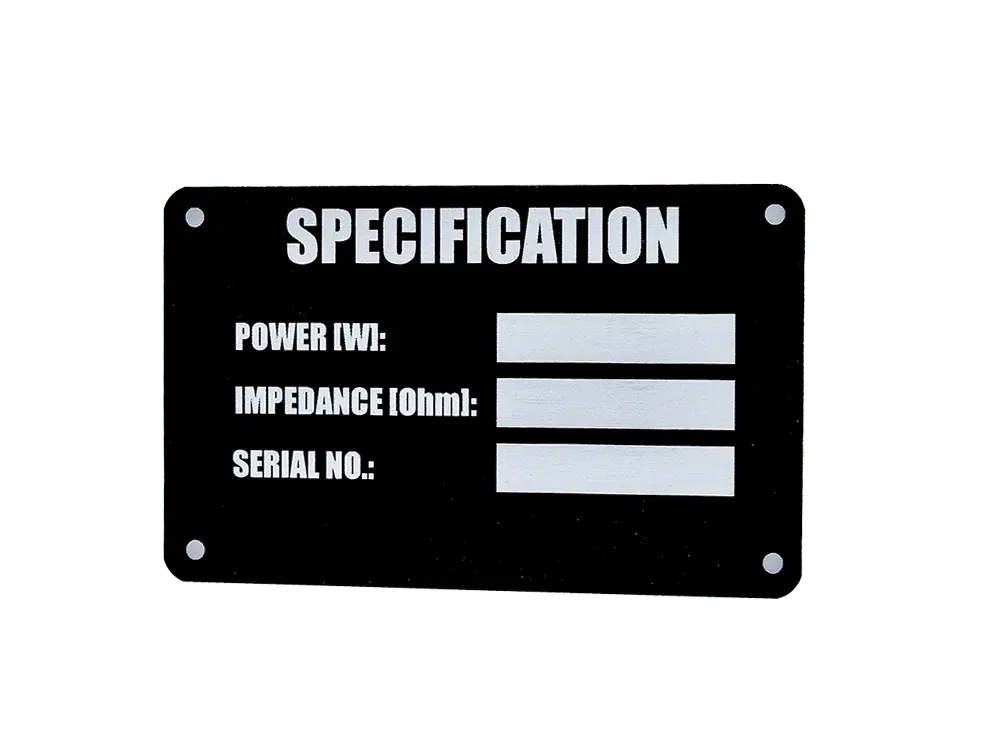

Lautsprecher Typenschild, selbstklebend, Englisch

2 Röhren, gematcht als Paar

JJ 6V6 Double Mica mit doppelt ausgeführtem Aufhängung des Systems im oberen Bereich der Röhre, wodurch mögliche Vibrationen, die durch starke mechanische Belastung auftreten können, deutlich reduziert werden. Diese Version der JJ 6V6 wurde speziell für den Betrieb in Combo-Verstärkern konzipiert.

Die JJ6V6 ist eine Beampowert Pentode mit Oktalsockel und einer maximalen Anodenverlustleistung von 14W. Sie verfügt über einen kräftigen Bassbereich, volle mittlere Tonlagen mit sehr guter Tonseparation und einem weichen, sauberen Hochtonbereich und überzeugt mit einem insgesamt ausgewogener Klang.
Aktuell ist die einzige 6V6, die aus neuer Produktion stammt und für bis zu 500 V Anodenspannung im Pentodenbetrieb zugelassen ist.

Dateien

• Datenblatt

Der Seventy 80 ist einer der am häufigsten verkauften Celestion Lautsprecher. Er bietet ein erweitertes Frequenzspektrum, wie oft von der neuen Generation von Verstärker-Herstellern gefordert. Der Seventy 80 klingt detailreich und definiert, mit straffem Bassbereich und schlagkräftigen und aggressiven Hoch-Mitten.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 80Wrms
• Nominal impedance: Available 8Ω or 16Ω
• Sensitivity: 98dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 31oz, 0.88kg
• Frequency range: 80-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: Available 6.1Ω or 10.41Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.3", 134mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 4.7", 119mm
• Unit weight: 6.8lb, 3.1kg

Satz Gehäuseeckend bestehend aus:

• 8x Gehäuseecke - Dumble-Stil, zweischenkelig silber
• Innenradius: 11 mm
• Stahl vernickelt
• 16 x Schrauben, Flachkopf, silber

• Größe: 300 x 60 mm
• FR4, 3 mm
• 6 x 30  Bohrungen
• 2 X 30 Turrets

• Größe: 365 x 160 x 65 mm
• 2 mm Aluminium
• Befestigung: mit Käfigmuttern (nicht enthalten)
• Made in Germany
• Mit 2 Ausschnitten für Kaltgerätebuchse

Dateien:

• Datenblatt

Metalloxid Film Widerstand

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

Riemengriff schwarz, klein

• Griff mit Stahlkern
• Endkappen Stahl mit Kunstoffabdeckung

für Fender Pilot-Lampe

• BA9s
• #47
• 6,3 V
• LED Ausführung
• weiß / klar

Schloß mittel, Stahl verchromt.
Befestigungslöcher: 4,2 mm
Gewicht: 50 g

Klebt leichte Materialien wie Papier, Pappe, Filz, Gewebe, weichmacherfreie Kunststoff-Folien, Schaumstoffe, Polsterwatte, Hartschäume mit sich selbst sowie auf Holz, Glas, Metall, Keramik.
Zum Kleben von Tolex empfehlen wir den "Tube-Town Tolexkleber SG5" !


Dateien:

• Datenblatt
• Sicherheitsdatenblatt

TT Netztransformator Fender® Style 5E3

• Primär: 0-120V / 0-110V-120V @ 50Hz
• Sec.1: 320-CT-320 V @ 85 mA DC
• Sec.2: 6,3V C.T. @ 3 A
• Sec.3: 0-5V @ 3 A
• Made in Europe
• vertikale Ausrichtung

Dateien:

• Datenblatt

Kunstoff Riemengriff, groß mit Stahlkern

• Endkappen: Plastik, schwarz
• Farbe: schwarz
• Montagematerial: Schrauben, Einschlagmuttern inklusive
