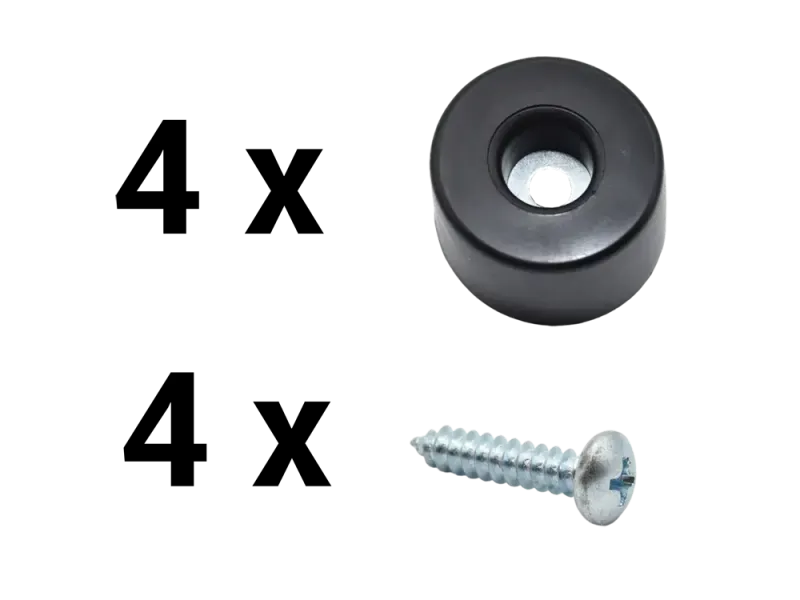

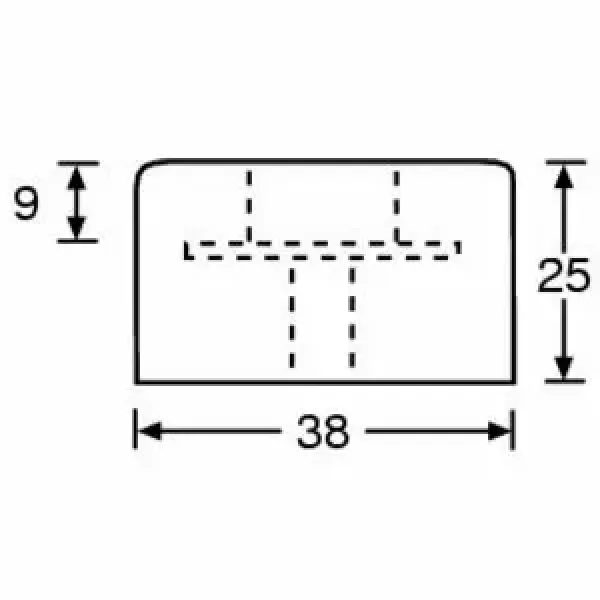

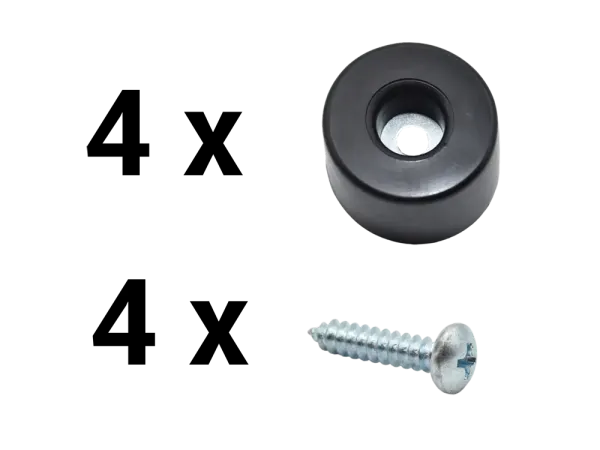

Gummifuß mit Stahl-Halterung 38 x 25 mm - 4 Stück

• Typ: Fußschalter
• Ausführung: 2-Pol Wechsler EIN - EIN
• Schaltleistung: 3A / 250VA, 6A / 125VAC
• Anschlussart: Lötanschluss

Dateien:

• Datenblatt

Hochbelastbarer Kippschalter (2-fach Wechselkontakt), der für den Einsatz in Anwendungen mit hohem Strom ausgelegt ist.

Spezifikationen

• Typ:Kippschalter mit Metallhebel
• Ausführung: 2-Pol  Wechsler ON-OFF-ON
• Einbau-Ø: 12.2 mm
• Schaltleistung: 15A@125VAV / 10A@250VAC
• Anschluss: Schraubklemme

• 20 mm Gummifuß schwarz.
• Höhe: 9 mm.
• Befestigungsloch: 3,3 mm.
• Gewicht: 2,8g
• Mit eingelassener Stahlscheibe
• 4 Stück
• Ink. Schraube

Ursprünglich in den späten 70er Jahren entwickelt, unter der Verwendung von moderneren Materialien und Fertigungstechniken für eine höhere Belastbarkeit, wird der G12-65 oft als einer der besten Lautsprecher zum Einsatz in einer 4x12 bezeichnet. In den frühen 80er Jahren wurde der G12-65 durch seine schnelle Ansprache und seinem strammen Bassbereich einer der Lieblings-Lautsprecher Bei Hardrock-Gitarristen. Die präzise abgestimmten Mitten und knackig definierten Höhen tragen ihren Teil zu einem aggressiven Crunch-Sound bei, der sich schlagkräftig im Mix durchsetzt. Die warmen und detailreichen Mitten geben einzelnen Noten die nötige Tiefe.

General Specifications

• Nominal diameter: 12", 305mm
• Power rating: 65Wrms
• Nominal impedance :Available 8Ω or 15Ω
• Sensitivity: 97dB
• Chassis type: Pressed steel
• Voice coil diameter: 1.75", 44.5mm
• Voice coil material: Round copper
• Magnet type: Ceramic
• Magnet weight: 35oz, 0.99kg
• Frequency range:80-5000Hz
• Resonance frequency, Fs: 85Hz
• DC resistance, Re: Available 6.9Ω or 11.8Ω

Mounting Information

• Cut-out diameter: 11.1", 283mm
• Diameter: 12.2", 309mm
• Magnet structure diameter: 5.7", 145mm
• Mounting slot dimensions: 0.31", 7.9mm Ø
• Mounting slot PCD: 11.7", 297mm
• Number of mounting slots: 4
• Overall depth: 5.0", 128mm
• Unit weight: 7.7lb, 3.5kg

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

Custom Shop Faceplate, Acryl Reverse, lasergraviert
Bei diesem Material wird die gravierte Fläche transparent und muss dann mit Farbe ausgelegt werden

• Material: 1,5 mm Acryl Reverse, MATT
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max. 500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's

zuerst die Dokus und Anleitungen auf unseren LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.


 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken

Keder / Piping aus PVC für Schallwände und Gehäusefronten

• Größe 3,1 x 8,5 mm
• 4 m Stück

Keder / Piping aus PVC für Schallwände und Gehäusefronten

• Größe 3,1 x 8,5 mm
• 4 m Stück

• Klinkenbuchse 6,3 mm
• Mono, geschaltet
• Einbaudurchmesser: 10 mm

Dateien:

• Datenblatt
