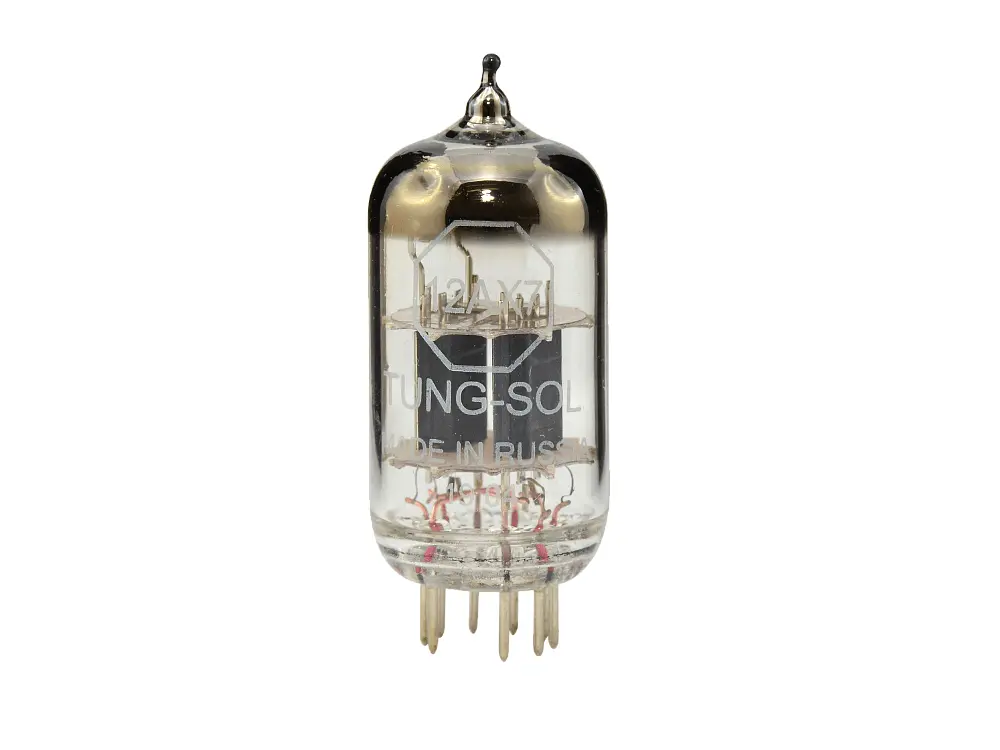

Tung-Sol 12AX7 / ECC83 Reissue

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

Tube-Town 12AX7 / ECC83 Preamp-Tube

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit 5 Stück

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 16 mm x 32 mm
• Anschluss: radial
• RM: 7,5

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

• Typ: Metalized Polyester Film Capacitors
• Nennspannung: 400 V
• Toleranz: +/- 10%
• Betriebstemperatur: - 40°C / + 85 °C
• Anschluss: axial

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 10,5 x 29 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• Soft Recovery Ultrafast Rectifier
• Maximum repetitive peak reverse voltage: 1000V
• Maximum average forward rectified current: 3,0 A

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• Verpackungseinheit: 5 Stück

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller
• 5er Packung

Bitte beachten: Diese Widerstände haben eine sehr kleine Bauform:
rot: l = 10 mm, d = 3,9 mm
grün: l = 11,5 mm, d = 4,5 mm

Einzelstück, nicht gematcht

Absolut Tweed ! Die bevorzugte OEM Röhre welche in Fender Tweed Champ und Deluxe Verstärkern in den 50iger Jahre verwendet wurde. Die Tung-Sol 6V6 Reissue wurde entwickelt um die typischen höheren Spannungen in Gitarrenverstärkern zu verkraften. Das Ergebnis liefert bessere Mitten und Bassanteile während die sanften Höhen der klassiscehn 6V6 erhalten bleiben. Blues Liebhaber werden diese Röhre für ihre Musikalität lieben!

Dateien:

• Datenblatt
