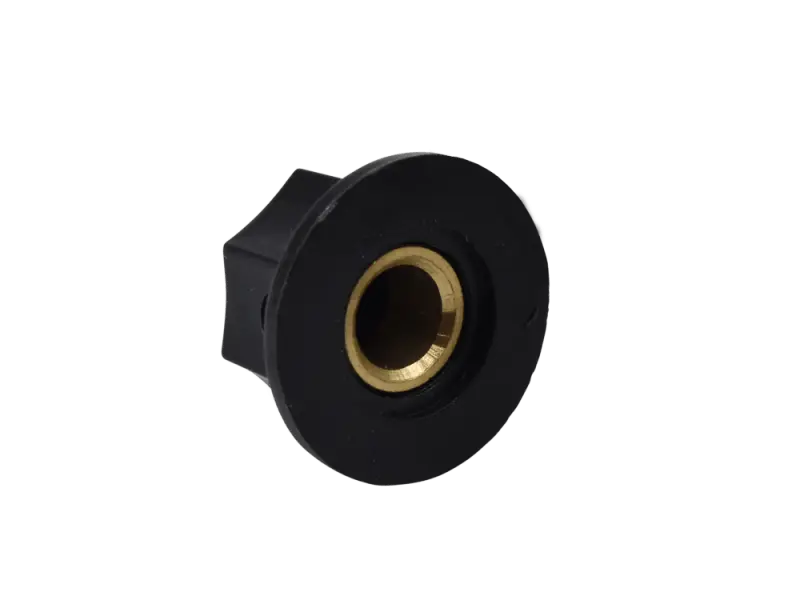

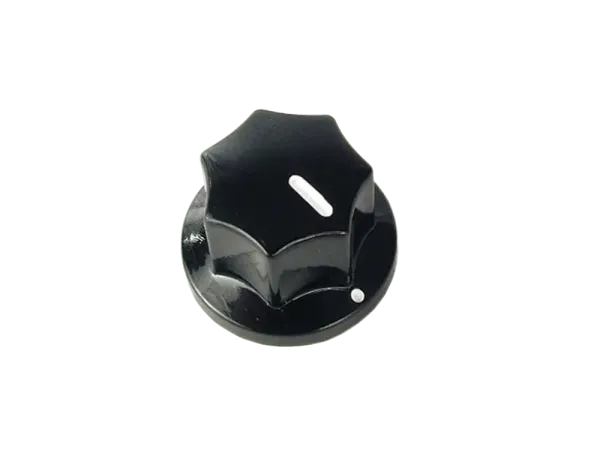

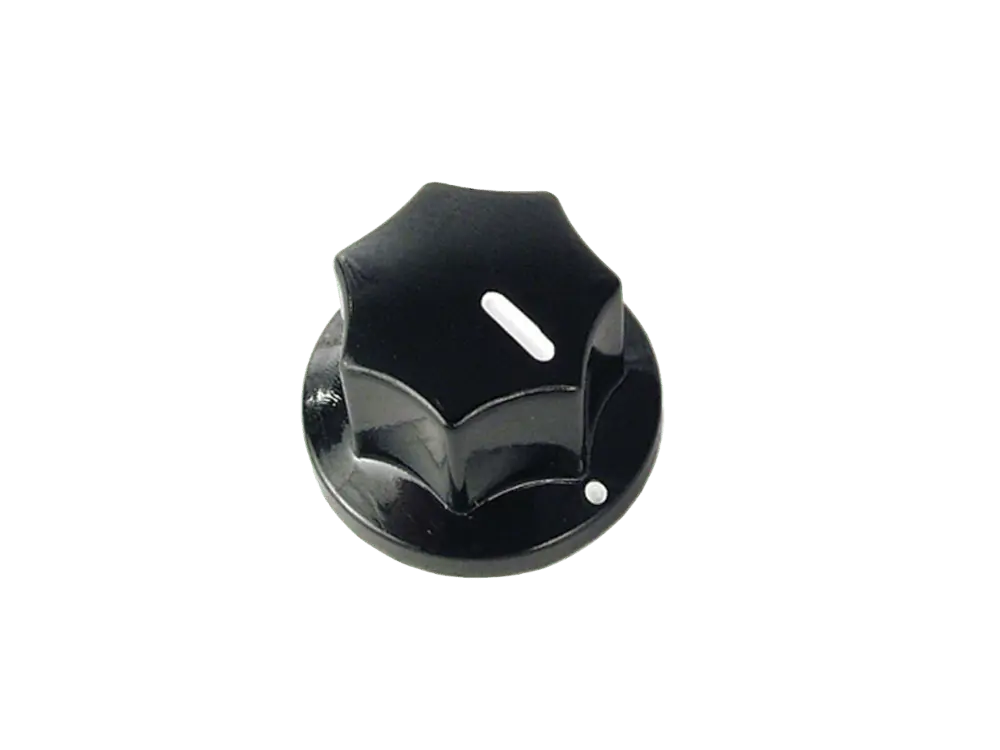

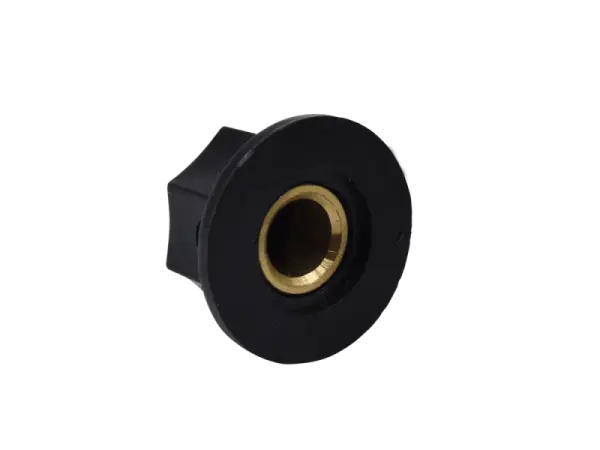

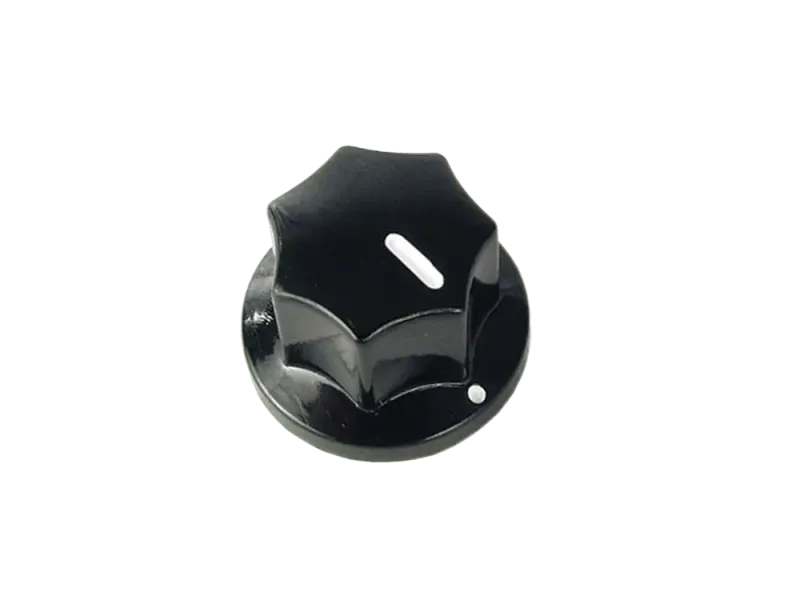

Knopf Classic geriffelt, schwarz

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Wild13 - Version 2023.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator universal für Pri: 120-230-240 V
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x ECC99)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Ein 100%iger Matchless® Spitfire Clone

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT Spit F. Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren (Netz und Übertrager, tt-ma18pw-INT und Hammond 1750PA oder TT-MA18-OT)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

• Typ: Classic Mini Fluted
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: d=15  h=10,5 mm
• Befestigung: Befestigungsschraube

• Potentiometer mit MITTELRASTE !
• Type: Panel Mount Potentiometer
• Power Rating: 0,125 W log / 0,2 W linear
• Voltage Rating: 150 V DC Audio / 200 V DC linear
• Tolerance: 20%
• Shaft: 6,3 mm, Solid Shaft
• Shaft length: 15 mm
• Drill Ø: M7 (6,8 mm)
• Termination: Solder lugs
• Dimension: 16 mm

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

Breite ca. 135 cm
Preis pro laufendem Meter
Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren
Auslieferung als ein zusammenhängendes Stück bei einer Bestellung von mehr als 1 m

Material:
80% PVC Film
20% Polyester-Baumwoll Gewebe

REACH konform

Bitte beachten !
Wird mehr als 1 m Tolex bestellt und Deutsche Post / DHL Paket (NICHT DHL Express) als Versandart ausgewählt, so
schneiden wir das Tolex auf eine Breite von ca. 115 cm, da die maximal zulässige Paketlänge bei diesen Paketdiensten auf 120 cm begrenzt ist.


• Typ: Miniatur-Kippschalter mit Metallhebel, Gorva Design
• Ausführung: 2-Pol Wechsler, EIN-EIN
• Lötösen
• Nennleistung: 2 A bei 250 VAC
• Kontaktwiderstand: < 10 mΩ
• Isolationswiderstand: mindestens 1000 MΩ
• Durchschlagsfestigkeit: 1000 V RMS auf Meereshöhe
• Betriebstemperatur: -40 °C bis +85 °C
• Elektrische Lebensdauer: 40.000 Schaltzyklen
• RoHS-konform und bleifrei

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Potentiometer Panelmontage

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Der LNDVerb Bausatz basiert auf der klassischen Fender Reverb-Treiber Schaltung, verwendet aber statt Röhren die LND150 Mosfets, welche mit bis zu 500 V betrieben werden können und dem Verhalten einer echten Röhre sehr nahe kommen.

Das Modul kann sowohl in Verstärkern integriert als auch im Stil der Fender Reverb-Unit als Standalone-Einheit betrieben werden.

Das Modul benötigt weniger als 10 mA an Strom. Somit lässt es sich problemlos mit der VPump betreiben (Standalone) aber auch mit im Verstärker vorhandenen Spannungsversorgungen betreiben, ohne dass der Netztrafo gegen einen leistungsfähigeren Typ ausgetauscht werden muss.

Zum Betrieb ist ein Treiber-Transformator vom Typ 125A20B oder vergleichbar sowie eine Hallspirale notwendig. Weitere Infos im anhängenden Datenblatt.

Die benötigten Chinchbuchsen und Potentiometer sind im Bausatz enthalten.

Passende Bauteile sind unten aufgelistet und können je nach Bedarf mit dem Modul mit bestellt werden.

Dateien

• Datenblatt

• Ausgangsübertrager 125A6A / 022848 Push-Pull
• für Pro-Reverb, Tremolux, Vibrolux
• Pri: 4000 Ohm / CT
• Sec: 4 Ohm
• Power: 35 Watt

Dateien:

• Datenblatt

• Typ: Wippenschalter
• Ausführung:2-Pol,  EIN-AUS, Rot beleuchtet, bedruckt I/O
• Einbaumaß: 30 x 22 mm
• Montage: Snap-in
• Schaltleistung: max. 16A/250V AC
• Anschlussart: Flachstecker o. Lötanschluss

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube
