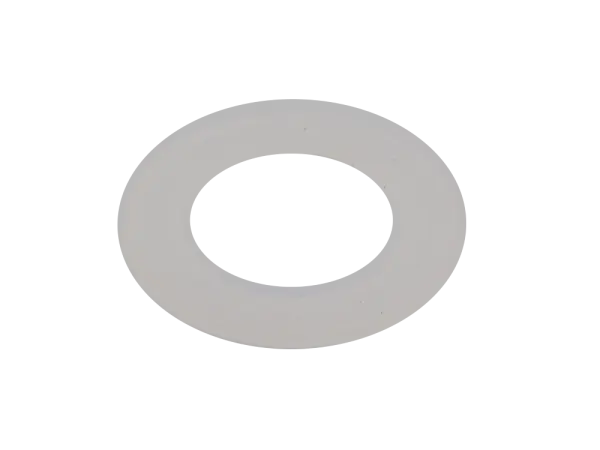

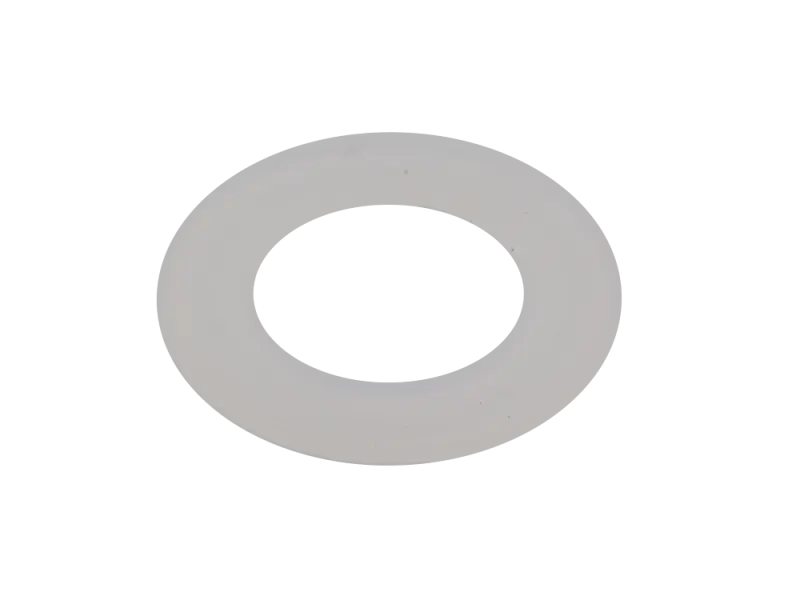

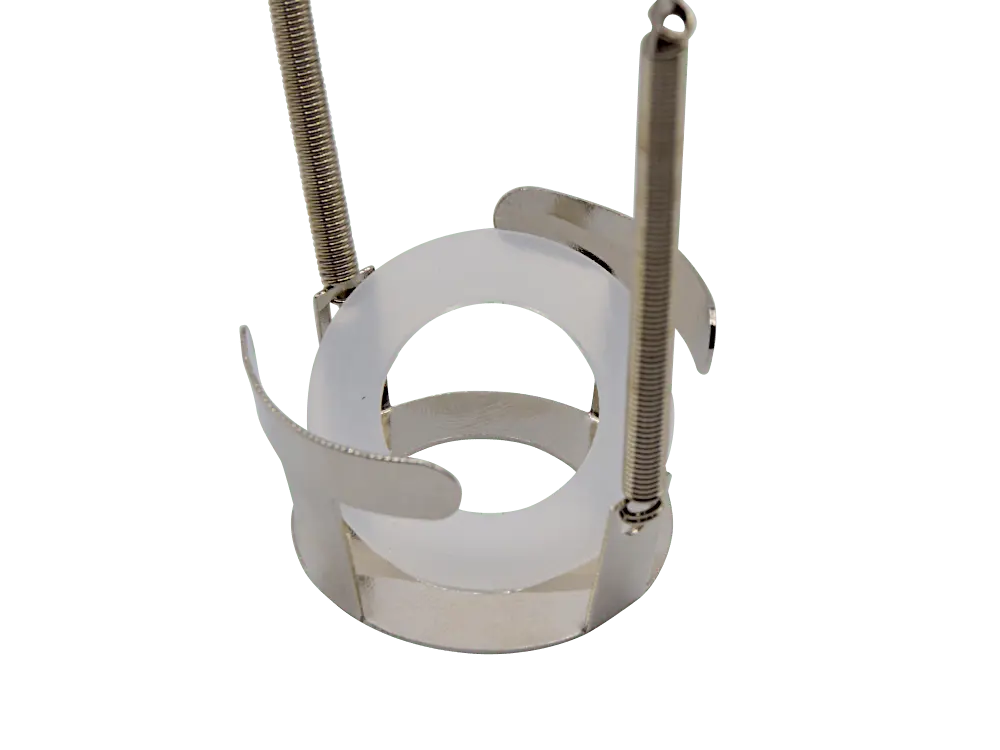

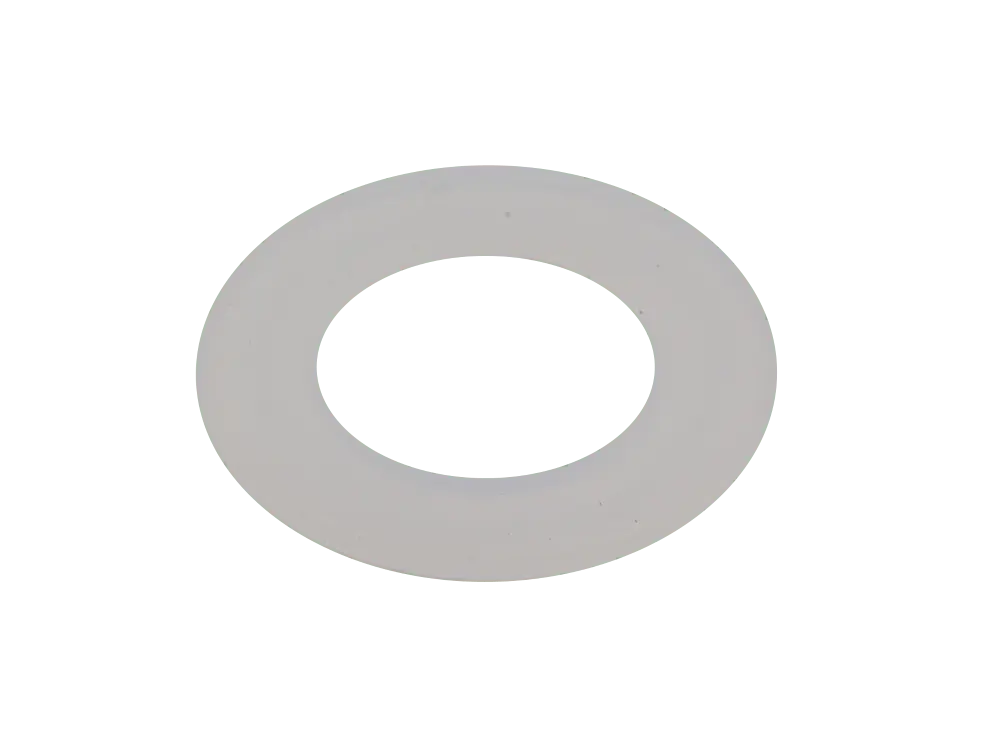

Gummiring für Retainer re-02

Halter für EL34 / 6L6 Röhren

• Typ: Farbkappe
• Material: Phenolic
• Größe: d = 21 mm

Klinkenbuchse 6,3 mm, mono, Chassis-Montage

• Abstrahlwinkel: 40°
• Gruppierungsstrom: 2 mA
• Lichtstärke: 0,002 cd
• Wellenlänge: 568 nm
• Gehäusemaße: Ø3 mm
• Farbe: grün

• LED 3,0 mm
• Farbe: blau
• Linse: blau
• Durchlassspannung: 2,9 V

• Metallfilwiderstand RN65D
• Sehr geringes Grundrauschen (-40dB)
• Sehr geringer Temperatur Koeffizient (5 ppm/V)
• Militär-Ausführung
• Toleranz: 1%
• Nennleistung: 0,5 W (1/2 W)
• Nennspannung: 350 V
• Temperaturkoeffizient: +/- 100 PPM / C
• Serie: CMF (Military RN, RL)
• Betriebstemperaturbereich: - 65 C to + 175 C
• Abmessungen: 4.57 mm Dia. x 4.57 mm W x 14.27 mm L
• RoHS: NEIN

• Metallfilwiderstand RN65D
• Sehr geringes Grundrauschen (-40dB)
• Sehr geringer Temperatur Koeffizient (5 ppm/V)
• Militär-Ausführung
• Toleranz: 1%
• Nennleistung: 0,5 W (1/2 W)
• Nennspannung: 350 V
• Temperaturkoeffizient: +/- 100 PPM / C
• Serie: CMF (Military RN, RL)
• Betriebstemperaturbereich: - 65 C to + 175 C
• Abmessungen: 4.57 mm Dia. x 4.57 mm W x 14.27 mm L
• RoHS: NEIN

EH 12AX7 / ECC83

• Diese Ausführung der 12XA7 produziert höchste Verstärkung bei niedrigem Grundrauschen.
• Durch die speziell aufgebaute Heizung auch besonders gut geeignet für Verstärker mit Wechselstromheizung.

Dateien:

• Datenblatt

Glimmer Kondensator / Silver Mica

• Nennspannung: 500 V
• Toleranz: 5%
• Betriebstemperatur: - 50°C / + 150 °C
• Anschluss: radial

TT-Selektion: Balanced
Beide Systeme mit gleicher Verstärkung

Die TT12AX7 überzeugt mit ihrer feinen und detailreichen Wiedergabe der Höhen, die selbst bei hoher Verstärkung erhalten bleibt. Durch den höheren k3-Anteil klingt die TT12AX7 deutliche klarer als vielen anderen 12AX7/ECC83 Röhren , wodurch der Bassbereich deutlich straffer erscheint. Diese Röhre empfehlen wir daher besonders für Stile wie Clean, Crunch und Metal, bei denen eine hohe Verstärkung und klare Transparenz gefragt sind.

Elektrische Eigenschaften

• Heizspannung (Uf): 6.3V oder 12.6V
• Heizstrom (If): 300mA bei 6.3V, 150mA bei 12.6V
• Anodenspannung (Ua): Maximal 300V
• Gitterspannungen (Ug1): -2V (typisch)
• Gitterspannungen: -50V bis 0V
• Anodenstrom (Ia): 1.2mA (typisch)
• Anodenverlustleistung: Maximal 1W pro Triode
• Anodenwiderstand (ra): 62.5kΩ
• Verstärkungsfaktor (μ): 100
• Transkonduktanz (S): 1.6mA/V
• Eingangskapazität (Cin): 1.6pF
• Ausgangskapazität (Cout): 1.6pF

Mechanische Eigenschaften

• Sockel: B9A (Noval)
• Anzahl der Pins: 9

Pinbelegung

• 1 Anode (Triode 1)
• 2 Gitter (Triode 1)
• 3 Kathode (Triode 1)
• 4 Heizung (f)
• 5 Heizung (f)
• 6 Anode (Triode 2)
• 7 Gitter (Triode 2)
• 8 Kathode (Triode 2)
• 9 Mittlere Heizung (f)

Anwendungshinweise

• Heizungsbetrieb: Die Röhre kann mit 6.3V oder 12.6V betrieben werden, je nach Schaltungsdesign.
• Gitterwiderstände: Es wird empfohlen, Gitterwiderstände von mindestens 1MΩ zu verwenden, um eine stabile Funktion zu gewährleisten.
• Kopplungskondensatoren: Kondensatoren mit niedriger Kapazität (typisch 0.1µF) werden empfohlen, um Hochfrequenzstörungen zu minimieren.

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Die Sovtek 12AX7WB hat mehr Verstärkung und Sättigung als die Sovtek 12AX7WA. Sein wärmerer, dunklerer Klang wird u. a. von Rivera, VHT, Demeter und Kendrick bevorzugt.

• Typ:Kippschalter mit Metallhebel
• Ausführung: 2-Pol, EIN-EIN
• Schaltleistung: 3A / 250V, 6A / 125V
• Isolierungswiderstand: 100MΩ min.
• Dielektrische Stärke: 1000V min.
• Betriebsdauer: 25.000 Zyklen
• Einbau-Ø: 12 mm
• Anschlussart: Schraubanschluss
