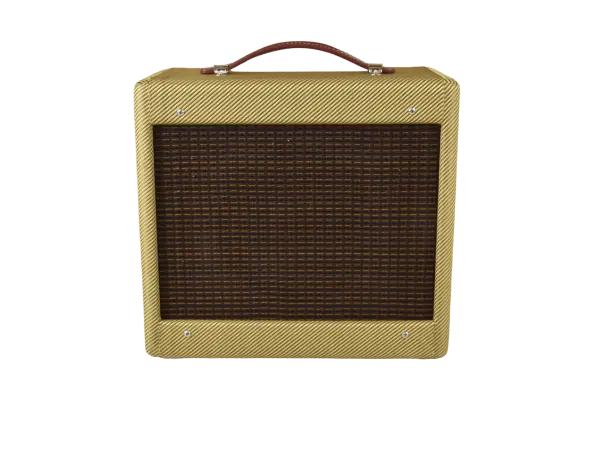

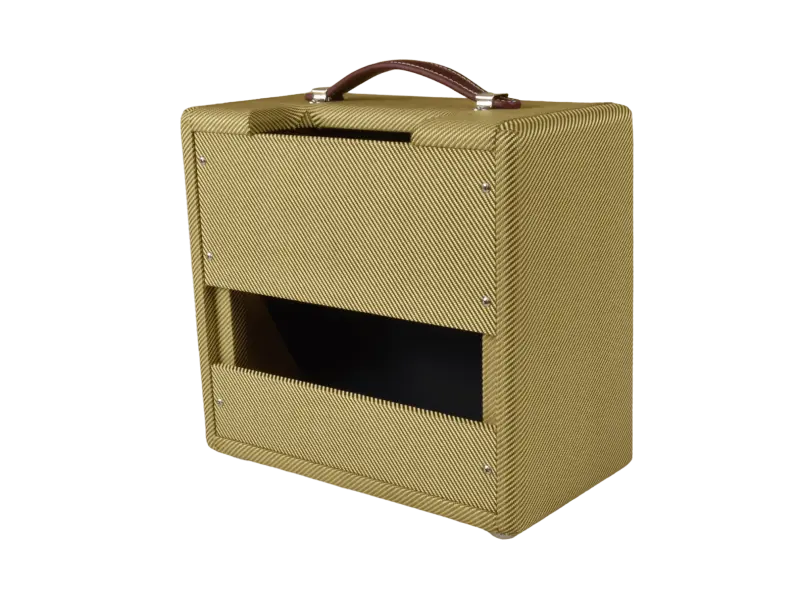

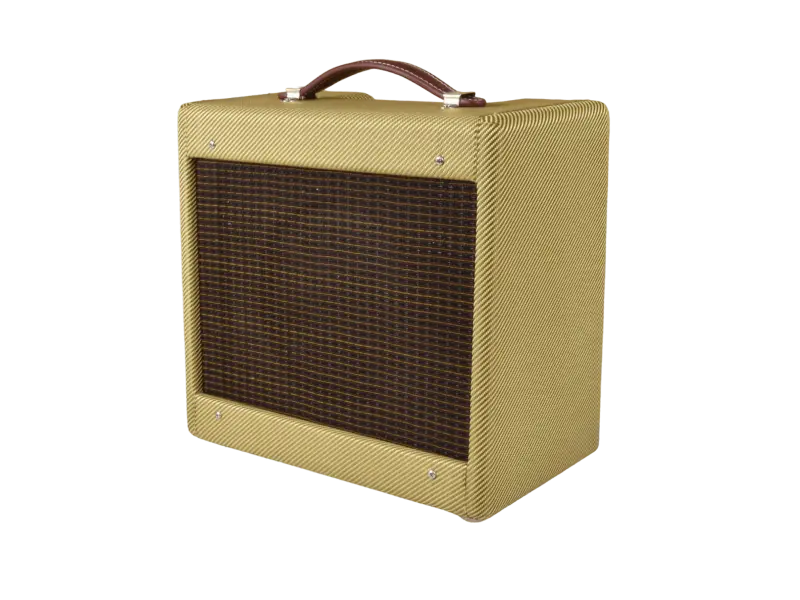

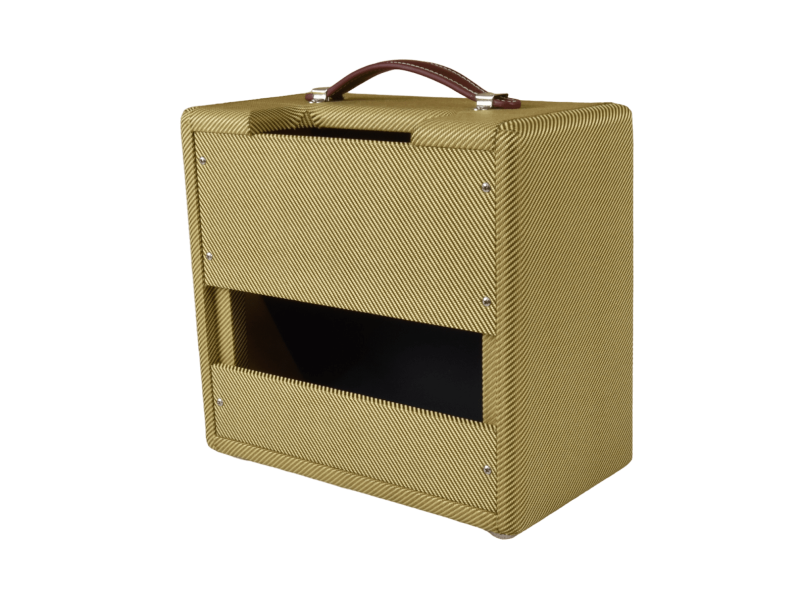

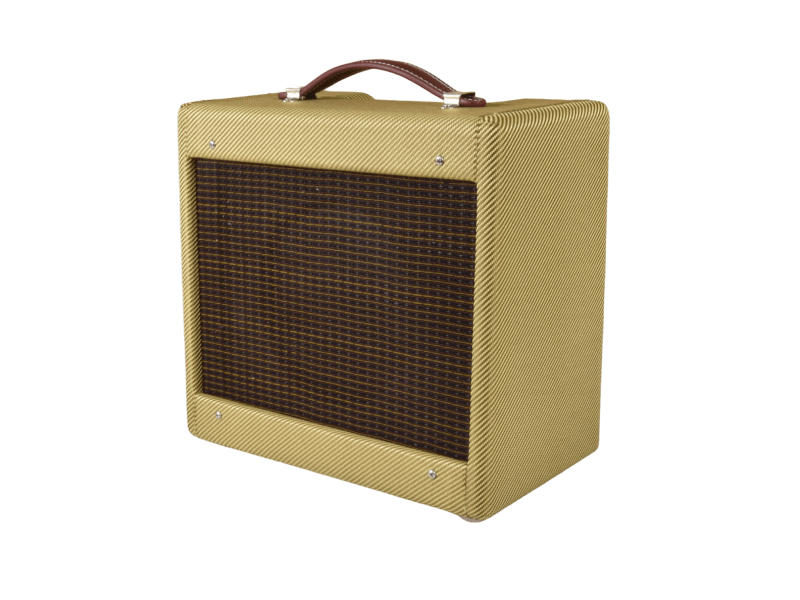

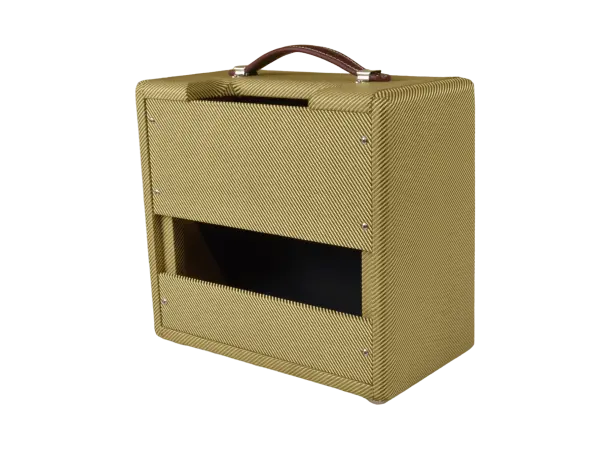

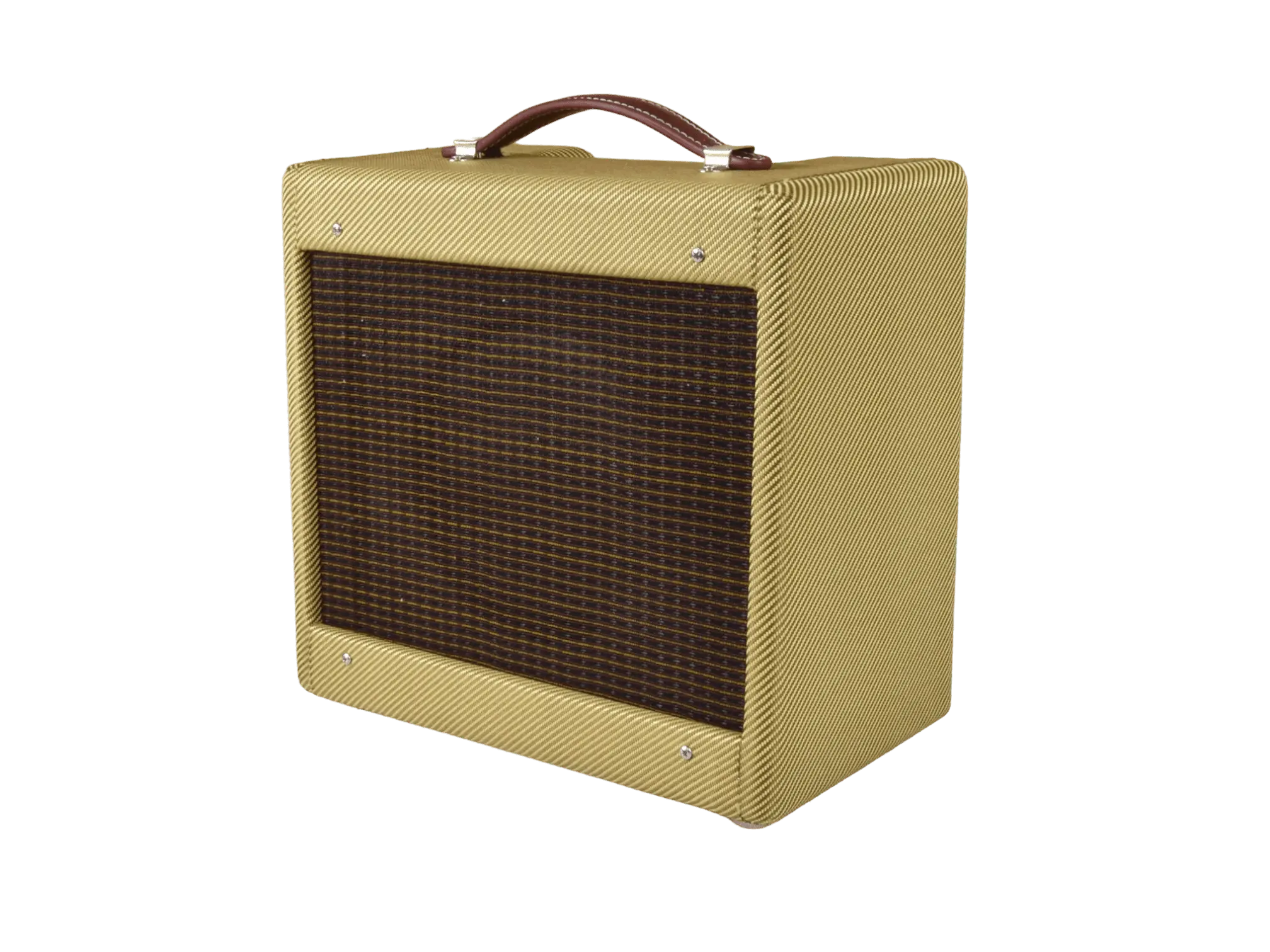

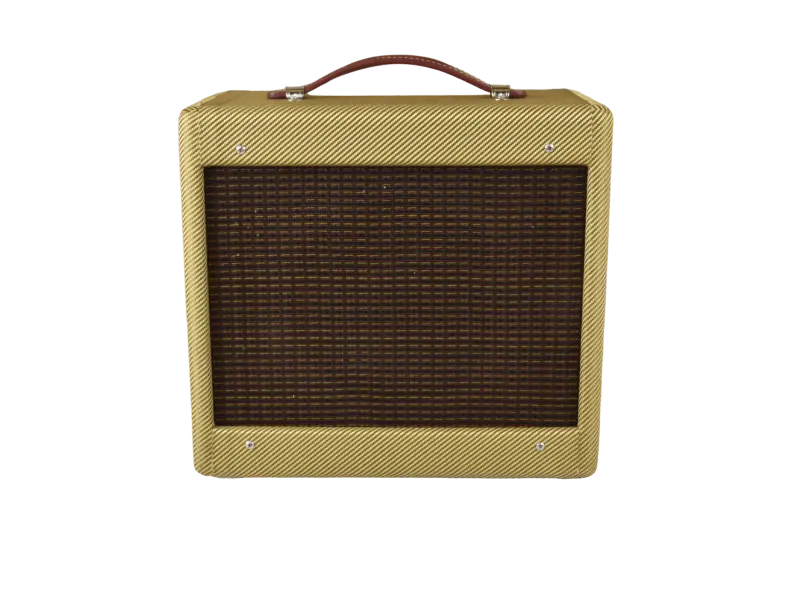

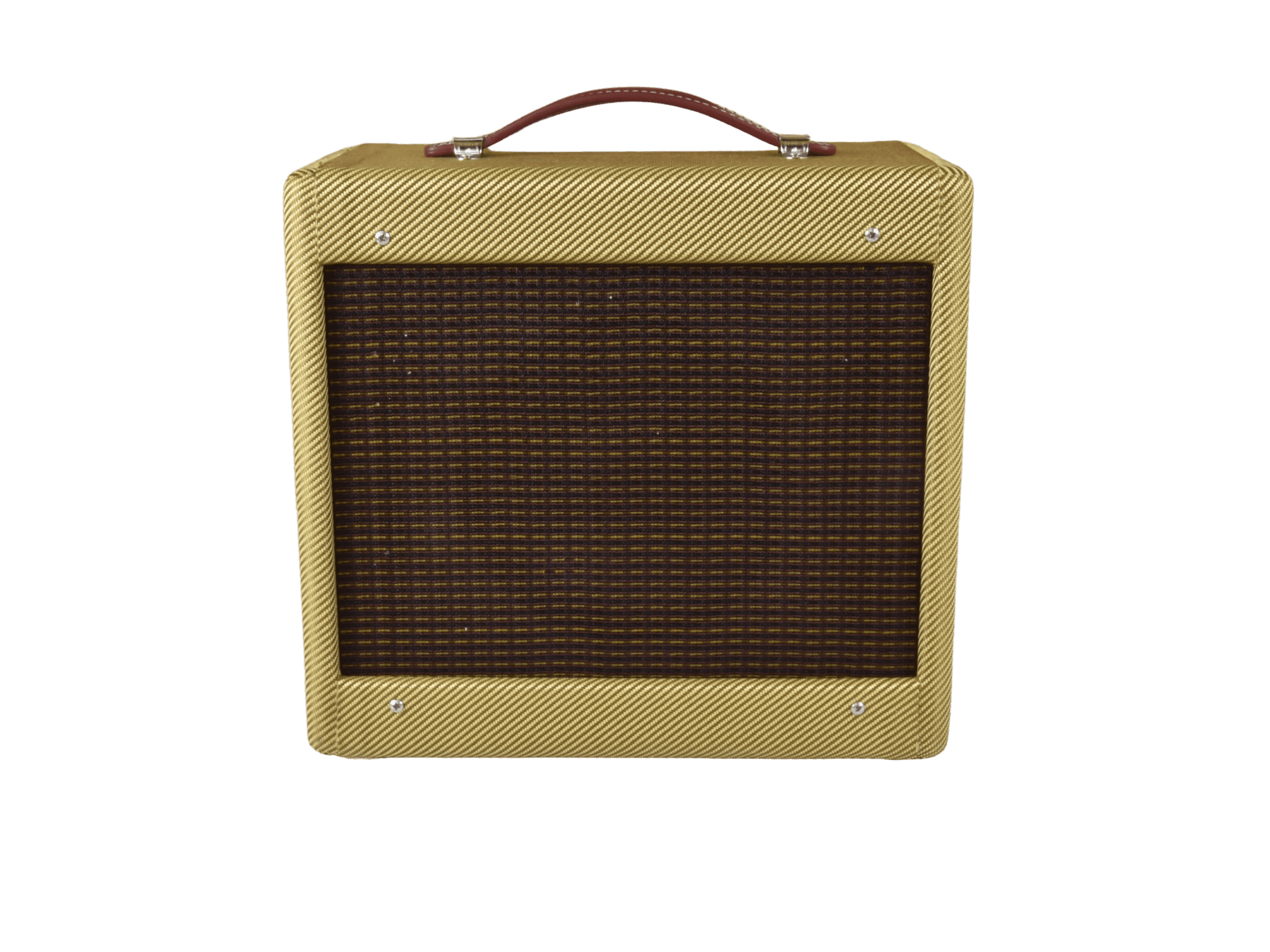

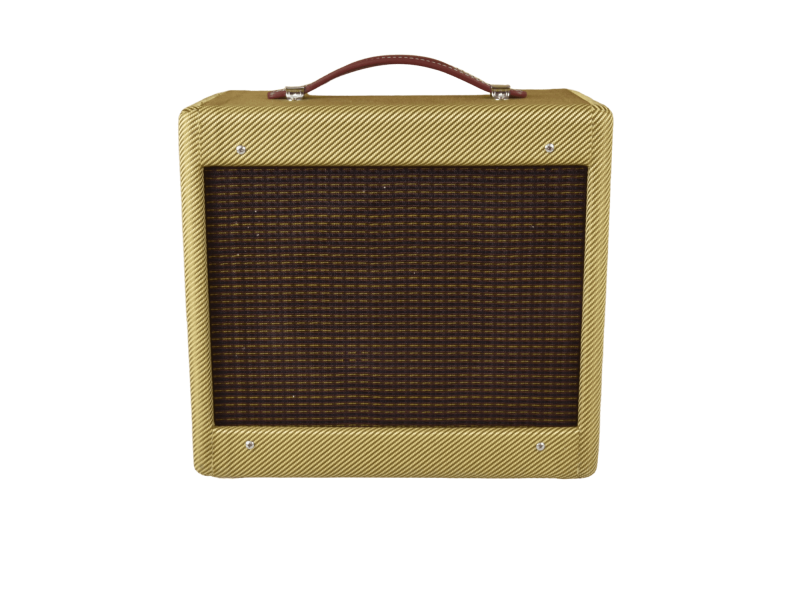

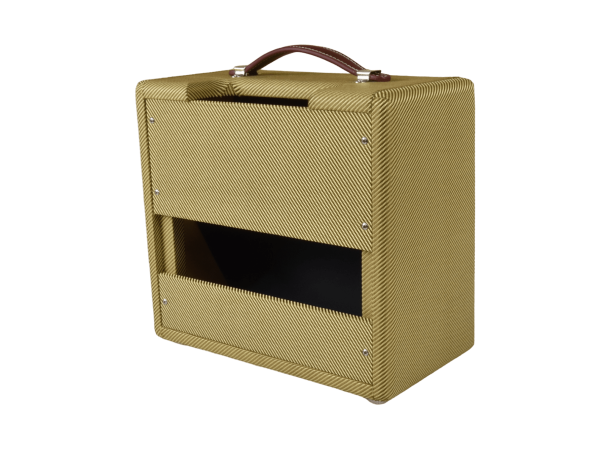

Combo 5F1 - 8" - Tweed

Schraubensatz für Lautsprechermontage mit Einschlagmutter

• 4 x Schraube M5x20mm
• 4 x U-Scheibe M5
• 4 x Einschlagmutter M5

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F2 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Faceplate
• Transformatoren
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Blende für Chassis 039 - 5F1 - Version 2024 mit neuem Material

• Farbe #C14 silber gebürstet / schwarz
• Material: 1,6 mm Transply

Dateien

• Vorlage

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5F1 - V2020 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Chassis
• Transformatoren (Hammond 1760C, TT-5E3-VPO)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Headshell oder Combo

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Original Fender Logo Tweed Amp
inkl. Montageschrauben
Größe ca 74 x 22 mm

Die lebende Legende des Rock'n Roll Gitarren-Sounds ist zurück! Die Neuauflage basierend auf den original Designs der späten 40er und frühen 50er unter Verwendung von zahlreichen original Bauteilen.
Hoch effiziente AlNiCo Magnete und “Seamed Paper” Membranen stellen das Fundament des berühmten JENSEN® Sounds dar. JENSEN® "P" Series Vintage AlNiCo Magnet Lautsprecher stellten und stellen einen wichtigen Beitrag in der Vergangenheit, der Gegenwart und der Zukunft der Rock'n Roll Musik dar. Geliebt seit Generationen von Musikern auf der ganzen Welt.

Technische Daten:

• Größe: 8"
• Impedanz: 8 Ohm
• Leistung (RMS):    25 W
• Sensitivity @ 1 W, 1 m:    92,5 dB
• Resonanz Frequenz  fs: 130 Hz
• Bell / Glocke: ohne

Dateien:

• Datenblatt

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Hohe Verstärkung, weicher, blusiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik. Eine sehr gute Röhre für Gitarren und Bassverstärker.

Dateien

• Datenblatt

Schraubensatz für Lautsprechermontage mit Einschlagmutter

• 4 x Schraube M5x20mm
• 4 x U-Scheibe M5
• 4 x Einschlagmutter M5

JJ5Y3S Gleichrichterröhre mit direkt beheizter Kathde. Robust und langlebig.

Dateien

• Datenblatt

• NF-Leitung LiYDY 1 x 0,5 mm², geschirmt
• Aussendurchmesser: ca. 3,2 mm
• Betriebsspannung max: 250 V
• Kapazität: ca. 260 pF / m
• Temperaturbereich: -10 bis +70 C°
• Leiterwiderstand: 40 Ohm / km @ 20 C°
• Prüfspannung: > 1 kHz
• IEC 60228/ VDE 0295
• Länge: 2 m

Länge ca. 15 cm

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 1,00 mm²
• Aussendurchmesser: 2,45 mm
• Litzenaufbau: 32 x 0,2 mm Cu verzinnt

Silikon Aderleitung SiAF

• Isolation: Silikon
• Betriebsspannung: 500 V
• Prüfspannung: 2000 V
• Temperaturbereich: –50 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,75 mm²
• Aussendurchmesser: 2,25 mm
• Litzenaufbau: 24 x 0,20 mm, Cu verzinnt
