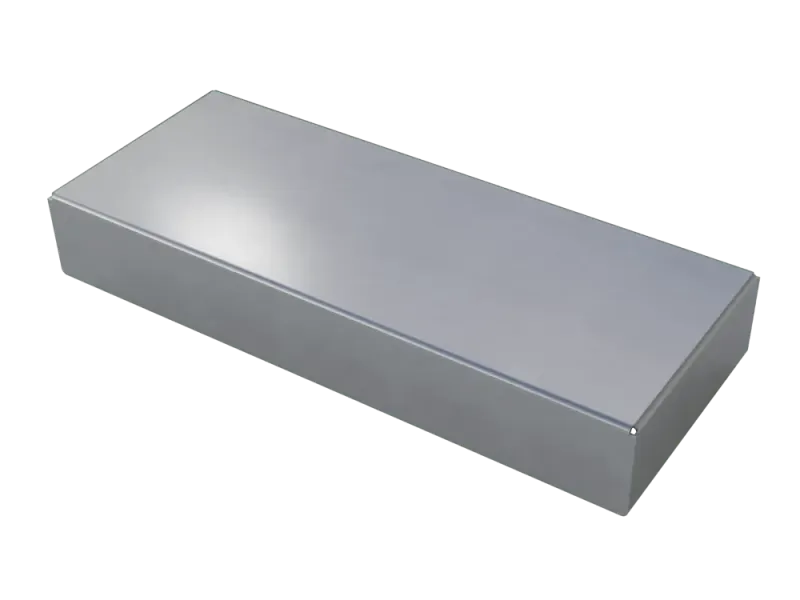

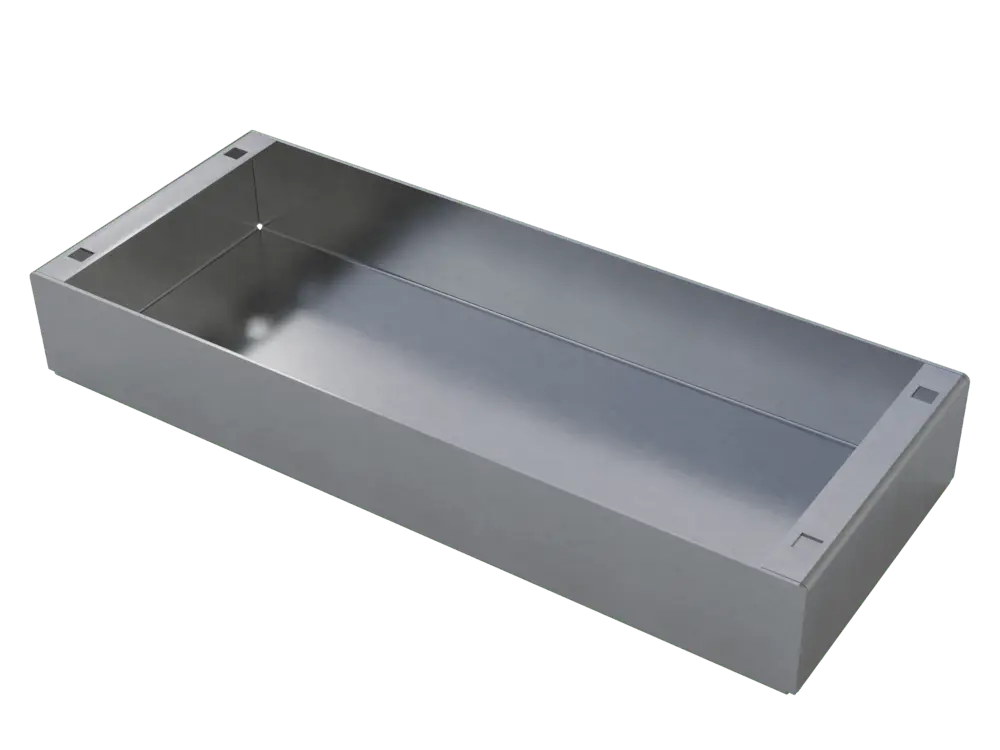

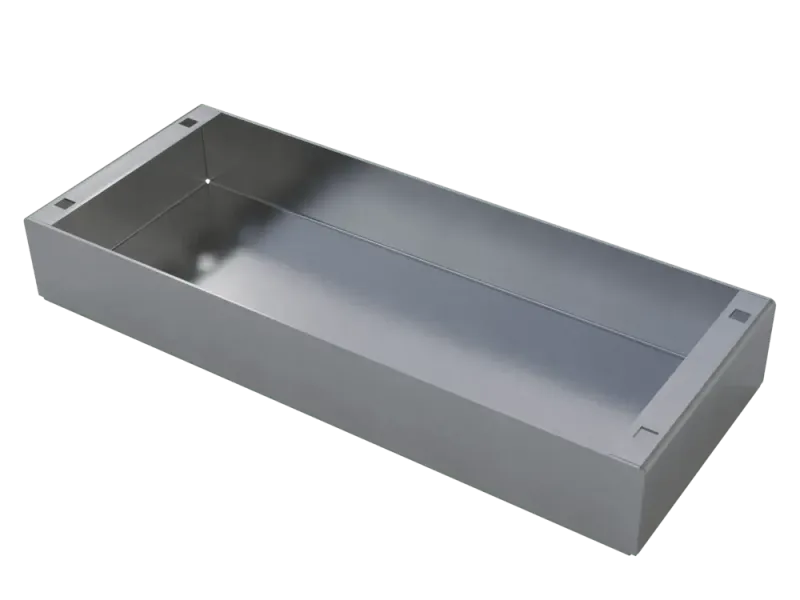

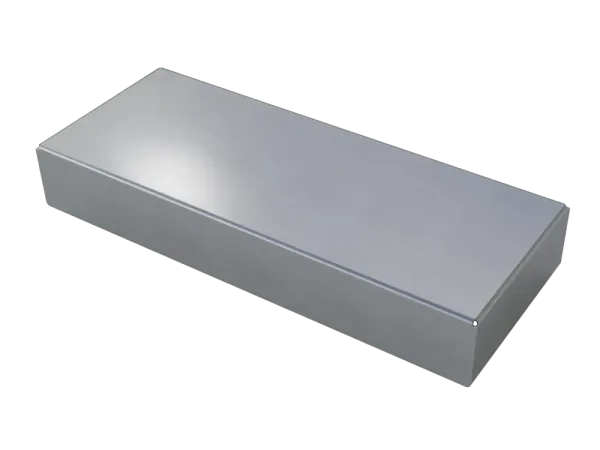

TT-Chassis 001 - Basic - 430 x 170 x 65

• 4 x Käfigmutter M6
• 4 x Gewindeschraube M6 x 30

• Größe: ca. 510 x 220 x 210 mm
• Passend für Chassisgröße: 430 x 170 x 65 mm
• Chassis Ausschnitt: ca. 410 x 55 mm
• Tolex: Marshall grün
• Hardware: Marshall Gold
• Keder / Piping: Gold
• Gewicht: ca. 4,5 kg
• Holz: 12 mm Birke
• Schwalbenschwanzverbindungen
• Made in Germany

Spezifikationen

• Größe: ca. 510 x 220 x 210 mm
• Passend für Chassisgröße: 430 x 170 x 65 mm
• Chassis Ausschnitt: ca. 410 x 55 mm
• Tolex: Marshall weiss
• Hardware: Marshall Gold
• Keder / Piping: Gold
• Gewicht: ca. 4,5 kg
• Holz: 12 mm Birke
• Schwalbenschwanzverbindungen
• Made in Germany

• Größe: ca. 660 x 230 x 210 mm
• Chassis Ausschnitt: ca. 420 x 58 mm
• Tolex: Marshall Stil Levant Weiss
• Hardware: Marshall Stil Gold
• Keder / Piping: Gold
• Gewicht: ca. 5.5 kg
• Holz: 12 mm Birke
• Schwalbenschwanzverbindungen
• Made in Germany

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 33 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• Pri: 0-230 V (gelb)
• Sec1: 260 - 0 - 260 V @ 0,1 A (rot - grün / weiß - blau)
• Sec2: 3,15 - 0 - 3,15 V @ 3 A (orange - braun - lila)
• Sec3: 5 V @ 2 A (schwarz)
• freie Enden ca. 200 mm
• d = 92 mm h = 45 mm
• 50/60Hz EN 61558

• Primär: 8 kOhm
• Sekundär: 4, 8 and 16 Ohm
• Leistung: 18 Watt
• Made In Europe

Dateien:

• Datenblatt

• Typ: Multisection Capacitor
• Kapazität: 32 + 32 µF
• Nennspannung: 500 V
• Toleranz: - 10% / +30 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 35 mm x 50 mm
• Anschluss: radial, Lötanschlüsse

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

Metalloxidschicht-Widerstand, 5 Watt

• +/- 5 % Tolerant
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• kleine Bauform

• Montage: Axial
• Nennleistung: 5 W
• Abweichungstoleranz: 5 %
• Temperaturkoeffizient: 350 PPM / C
• Betriebstemperatur min/max: - 55 C / + 155 C
• Nennspannung: 500 V
• Durchmesser: 8,5 mm
• Länge: 25 mm
• Anschlussdrahtdurchmesser: 0.75 mm

• Epoxy end fill meets UL94V-0
• Non inductively wound
• Flame retardant outer wrap meets UL510
• Non polar

• Operating Tempeature Range: –55 ºC to +125 ºC (derate linearly to 50% rated voltage at 125 ºC)
• Dielectric Withstand Voltage: .6 x rated voltage for 2 s @ +25 ºC ±5 ºC
• Dissipation Factor (DF): tgd x 10–4 at +25 ºC ±5 ºC
• Insulation Resistance: 10,000 MO x µF, 30,000 MO Min.
• Self Inductance: 1 nH max. per 1 mm lead and body length
• Life Test: 1000 hrs @ 85 ºC 1.25 x Vn
• Damp Heat Test: 95% RH @ +45 ºC for 21 days
• Soldering: 260 ºC ±5 ºC for 10 s ±1 s
• Long Term Storage Stability: ?C/C = ±3% after 2 years
