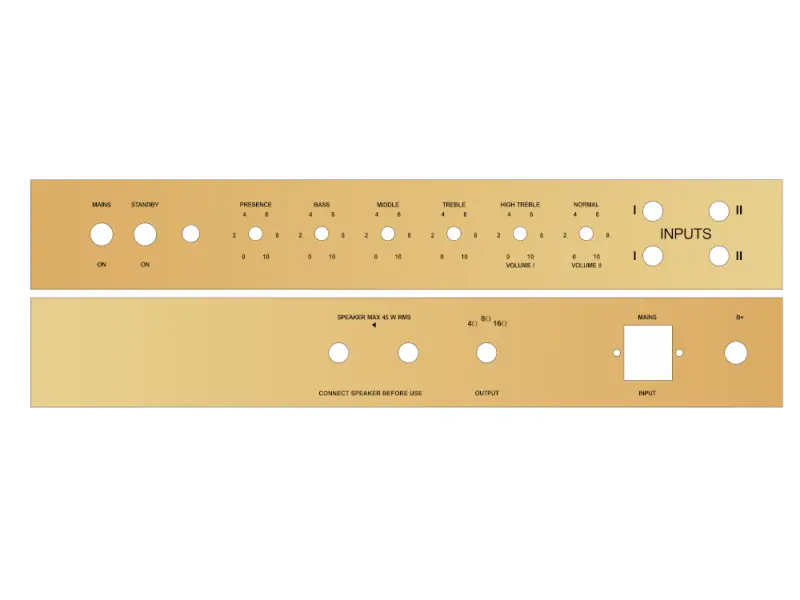

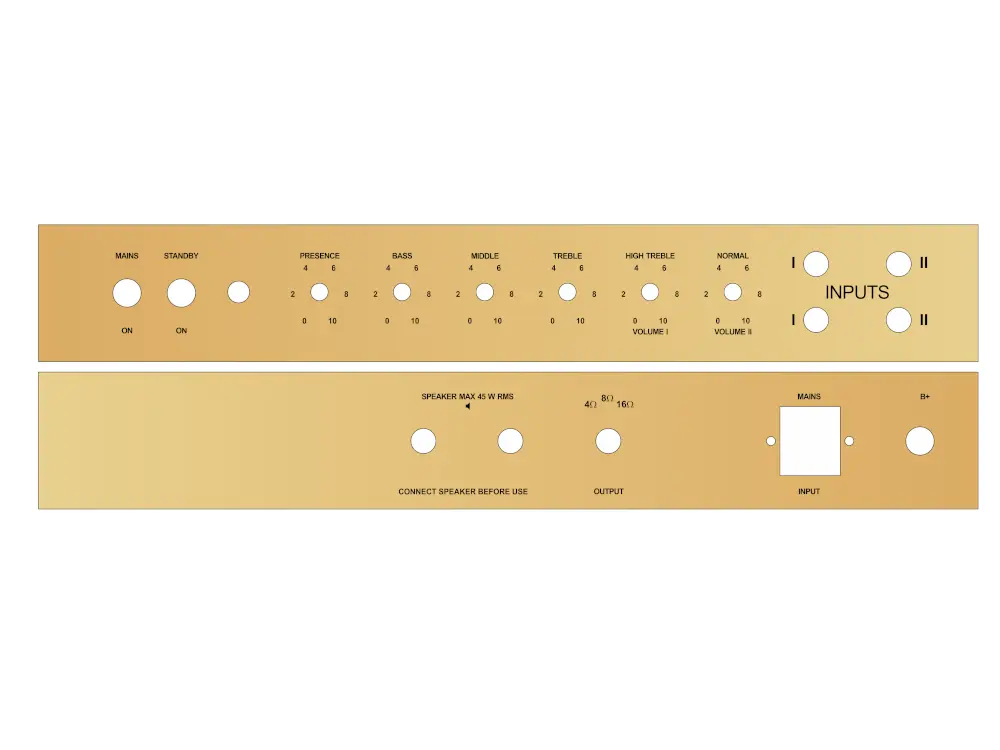

Faceplate für TT Bausatz JTM45 Style

Marshall® Style JTM45 Bausatz Point-to-Point - KT66 Ausführung

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT JTM45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator (110,120,230,240V)
• Übertrager
• Drossel
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7, KT66, 5AR4)
• Sicherungen und Sicherungshalter

NICHT enthalten (Siehe Zubehörliste für passende Artikel):

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Marshall® Style JTM45 Bausatz Point-to-Point - EL34 Ausführung

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT JTM45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator (110,120,230,240V)
• Übertrager
• Drossel
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7, EL34, 5AR4)
• Sicherungen und Sicherungshalter

NICHT enthalten (Siehe Zubehörliste für passende Artikel):

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Marshall® Style JTM45 Bausatz Point-to-Point - KT66 Ausführung

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT JTM45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator (110,120,230,240V)
• Übertrager
• Drossel
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7, KT66, 5AR4)
• Sicherungen und Sicherungshalter

NICHT enthalten (Siehe Zubehörliste für passende Artikel):

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Tube-Town EZ-Board JTM-45, wird auch verwendet bei verschieden 45 Watt Bausätzen

• Größe:  294 x 75,5 mm
• Material: 2 mm FR, schwarz
• Kupfer: 35 µF
• Kein weiteres Bohren notwendig

Das EZ-Board kann entweder direkt als Eyelettboard verwendet werden wobei eine Installation von Eyeletts nicht notwendig ist oder zusammen mit Turrets Typ 1509-4 oder TT Typ 32 als Turret-Board.

Dateien:

• Anwendungshinweis Turret-PCB



Übertrager, Ersatz für JTM45 mit EL34 / 5881 und KT66

• Pri1: 8 kOhm / CT
• Pri2: 6,6 kOhm / CT
• Sec: 4-8-16 Ohm
• Leistung: 70 Watt
• Made in Europe
• Inductance Primary 8 kOhm: 660 Henry (@240V,50Hz open circuit)
• Inductance Primary 6,6 kOhm: 540 Henry (@240V,50Hz open circuit)
• Minimum Reproducible Frequency at max power (70W): 20Hz/-3dB
• Re(a-a) 8 kOhm: 185ohm +/-5%
• Re(a-a) 6,6 kOhm: 165ohm +/-5%

Dateien:

• Datenblatt

TT JTM45 Style Netztransformator mit universeller Primärwicklung

• Pri: 120, 230V, 240V @ 50Hz
• (Pri: 0-120V | 0-110-120 V)
• Sec1: 345-0-345V @ 200 mA
• Sec2: 6,3 VCT @ 6A
• Sec3: 5V @ 3A
• Made in Europe.
• Marshall JTM45 Style
• Universal Primärwicklung

Aktive, serielle FX-Loop zum nachträglichen Einbau in vorhandene Röhrenverstärker.
Die FX-Loop arbeitet mit zwei LND150 für Send und Return und ist zudem mit zwei Potis zur optimalen Anpassung des Send und Return Pegels ausgelegt.
Die Loop wird an die vorhandene Hochspannung im Verstärker angeschlossen und hat jeweils einen Eingang für niedrige und hohe Signalpegel.

Eingangspegel:
InA: 30 - 60 Vss, max. 65 Vss
InB: 10 - 15 V ss, max. 18 Vss

Achtung: Hochspannung. Der FX-Loop arbeitet mit Spannungen, die lebensgefährlich sein können. Der Einbau soll daher nur von einem erfahrenen Techniker vorgenommen werden.
Anwendung auf eigene Gefahr.

Forums-Beitrag: FX-Loop im JCM800

Dateien

• Dokumentation

Technische Daten:

• Induktivität: 3 H

Dateien:

• Datenblatt

Filterdrossel, offene Bauform

• Induktion (+/- 15%): 6 H
• Widerstand (+/- 15%): 150 Ohm
• max Strom DC: 200 mA
• max Spannung DC: 500 V
• Anschlusslitzen: min 12 cm
• Hochspannungsgetestet (100%) mit 1500 VAC

Dateien:

• Datenblatt
