Anschlussterminal Mono/Stereo Universal

Mobile Preview: Anschlussterminal Mono/Stereo Universal

Anschlussterminal Mono/Stereo Universal

Art.Nr.:: ttca-mterm8
: auf Lager und sofort lieferbar. Lieferzeit ca. 2-5 Tage*
Bestand:: 5 Stück
RoHs:: konform
Gewicht (brutto):: 0.205 kg je Stück

29,00 €

inkl. MwSt. zzgl. Versand

Stück:

Anzahl

Merken

Frage stellen

Beschreibung

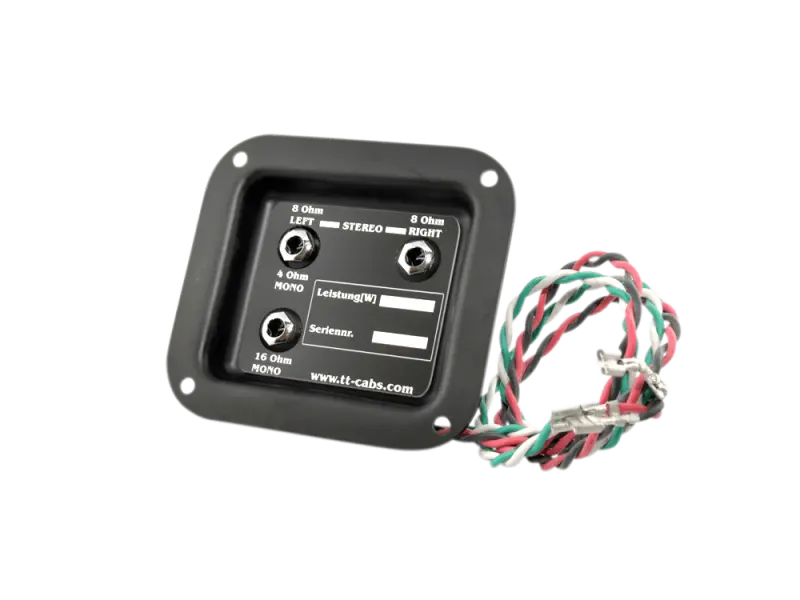

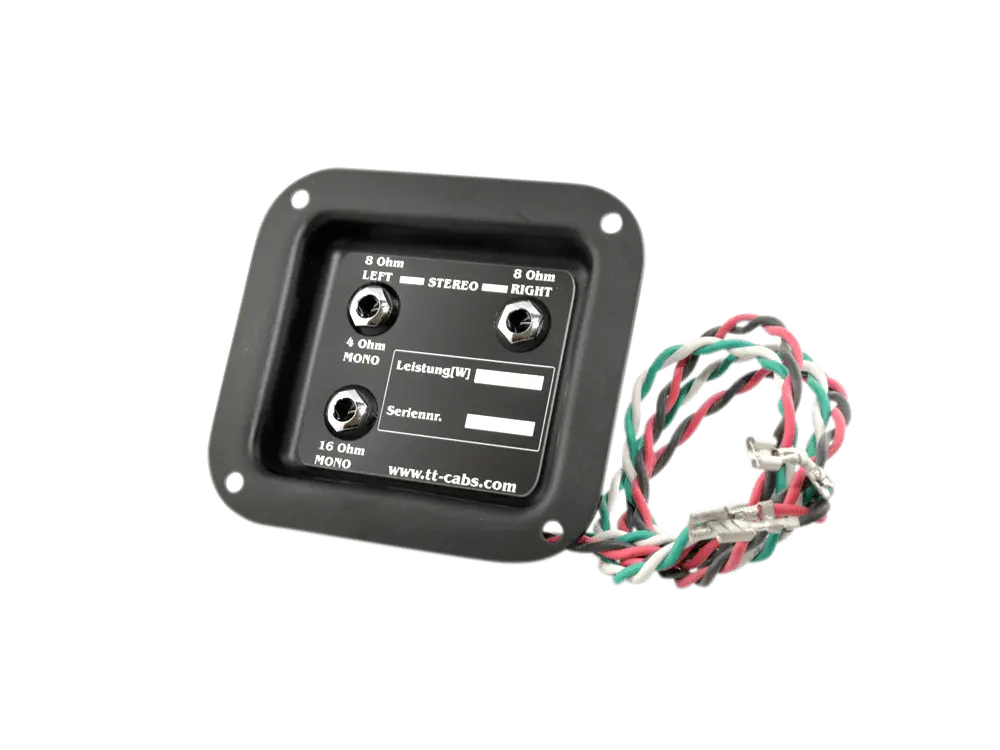

Universal Mono/Stereo Terminal

Bei zwei 8 Ohm Lautsprechern sind folgenden Kombinationen möglich:

4 Ohm mono
8 Ohm links + 8 Ohm rechts stereo
8 Ohm nur links mono
8 Ohm nur rechts mono
16 Ohm mono

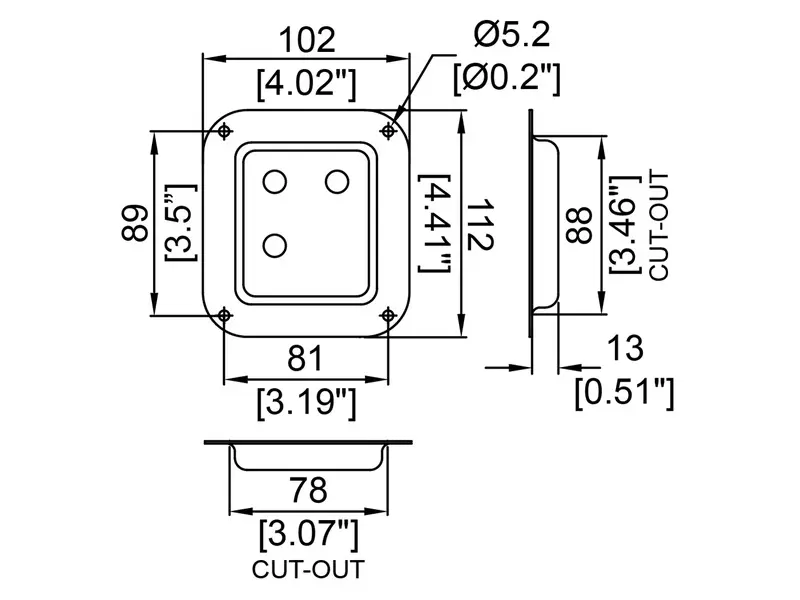

Größe: ca. 110 x 103 mm
Ausschnitt: ca. 87 x 76 mm

Leitungsfarben:

schwarz: L-
rot: L +
grün: R -
weiss: R +

Dateien:

Datenblatt

Herstellerinformation

Herstellerinformationen | Manufacturer Information

Tube-Town GmbH
Rumbergring 37
D-66969 Lemberg
eMail: info@tube-town.de

Kundenrezensionen (3)

Wesentliche Informationen zu Kundenbewertungen Wir überprüfen nicht, dass die veröffentlichten Bewertungen von solchen Verbrauchern stammen, die die bewerteten Waren oder Dienstleistungen tatsächlich genutzt oder erworben haben. Es werden alle Bewertungen, d. h. positive und negative veröffentlicht. Es werden keine unsachlichen, beleidigende oder nicht mit dem Produkt zusammenhängende Bewertungen veröffentlicht.

Goran H., 21.08.2025

Habe das Teil seit geraumer Zeit schon und will es nicht mehr missen. Habe 3 Verstärker mit 4, 8 und 16 Ohm. Dank dieses Terminals kann ich alle drei Verstärker mit der Gitarrenbox betreiben. Das muss man haben. Verstärker mit der Gitarrenbox betreiben. Das muss man haben.
Zur Rezension
Thomas H., 18.06.2018

Top Ich habe meine Vox V212c damit umgerüstet. Nun steht mir nicht nur 16 Ohm sondern auch 4 Ohm zur Verfügung. Bei 4 Ohm kriegt der kleine Vox MV50 Clean auch 50 Watt statt 12,5 Watt in die Speaker und das drückt jetzt gewaltig. MV50 Clean auch 50 Watt statt 12,5 Watt in die Speaker und das drückt jetzt gewaltig.
Zur Rezension
Jürgen H., 06.08.2014

Cooles Teil! Damit hat man bei einer Box mit 2 LS deutlich mehr Möglichkeiten.
