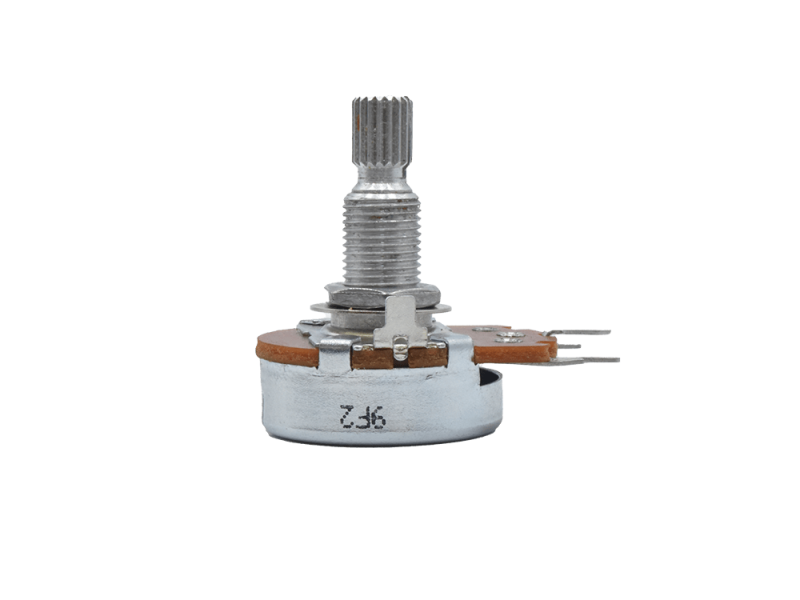

Potentiometer für Marshall JCM800, 22 kOhm linear

Mikrocontroller gesteuerter MIDI-Umschalter für Kanalumschaltung oder Loop. Die Ansteuerung kann entweder über MIDI oder Fußschalter (Taster) erfolgen.

!!! UPDATE !!! Mit dem Update Mai 2019 wurden folgenden Anpassungen an dem Modul durchgeführt:

• Die große Relais-Platine entfällt und ist nicht mehr Bestandteil des Bausatzes, da in der Zwischenzeit eine Vielzahl unterschiedlicher Relais samt Trägerplatine verfügbar sind, welche eine deutlich flexiblere Anwendung ermöglichen.
• Die Dokumentation wurde zusammen geführt und steht als PDF Download direkt beim Bausatz zur Verfügung
• Der Mikrocontroller mit der Firmware ist nicht mehr Bestandteil des Bausatzes sondern muss je nach gewünschter Version zusätzlich zum Bausatz bestellt werden

Durch diese Änderungen war es uns möglich, den Bausatz noch universeller, flexibler und auch kostengünstiger an zu bieten. Weitere Kurzinfos und Software auf der >>TT-Midi-Switcher Projektseite

Im Lieferumfang enthalten:

• Controller Board
• Bauteile für 5V OnBoard Spannungsversorgung
• MIDI-Buchse
• Treiberbaustein ULN2803A
• Opto-Koppler für MIDI-IN
• Quarz, Widerstände und Kondensatoren

Im Lieferumfang NICHT enthalten (Bestellung nach Bedarf!):

• Relais, Trägerplatinen und Freilaufdioden
• LEDs und Vorwiderstände
• Taster und Schalter
• Kabel und Leitungen
• Mikrocontroller mit Firmware

Files:

• Dokumentation
• Board Größe
• Dokumentation (ALT)

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Hohe Verstärkung, weicher, blusiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik. Eine sehr gute Röhre für Gitarren und Bassverstärker.

Dateien

• Datenblatt

JJs Version des 12AT7/ECC81 Röhrentyps mit einem "warmen" und "weichen" Klang. Oft verwendet z.B. für Phaseninverter oder Reverb Treiberstufen.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett

Die JJ EL34 II ist in den unteren Mitten und Tiefen voller ohne dabei Abstriche bei den Höhen zu machen. Deutlich stärker als die normale JJ EL34 aber nicht so aggressiv wie die JJ E34L.

• Ua = 250 V
• Ug3 = 0 V
• Ug2 = 265 V
• Ug1 = -13,5 V
• Ia = 100 mA
• Ig2 = 14,9 mA
• S = 11 mA/V
• Ri = 15 kΩ
• μg2/g1 = 11

Maximalwerte

• Ua0 = 2000 V
• Ua = 800 V
• Wa(max) = 25 W
• Ug20 = 800 V
• Ug2 = 450 V
• Wg2(max) = 8 W
• Ik = 150 mA
• Uk/f = 100 V
• Rk/f = 20 kΩ

Dateien

• Datenblatt

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

Sicherungshalter für 5x20 mm Feinsicherungen,

Print-Montage

• Größe: 6,3 mm 1/4"
• Pole: 2-polig, mono
• Ausführung: gerade
• Anschlussart: Lötanschlüsse
• Gehäuse: Metall, große
• Farbe: schwarz
• Kabelaufnahme: max 9 mm
• Hersteller Rean (by Neutrik)

Dateien:

• Datenblatt

Bourns PDA24 Potentimeter, HRT-Typ, höhere Drehkraft nötig, Empfohlen für Verstärker.

• Montage: Panel
• Wellentyp: Rund, gerade
• Anschluss: Lötanschluss
• Nennleistung:
  • Log: 250 mW (1/4W)
  • Lin: 500 mW (1/2 W)
• Max. Betriebsspannung:
  • Log: 250 V
  • Lin: 500 V
• Toleranz: 15%
• Betriebstemperatur:- 10 C bis +70 C
• Durchmesser Achse: 6,35 mm
• Länge Achse: 19 mm
• Drehkraft Achse: Hoch 70 bis 100 g-cm

2 Röhren, gematcht als Paar

Robuste und fabelhaft klingende Power Beam Tetrode, die bis 475 Volt einwandfrei funktioniert. Hervorragender Ersatz für Single-Ended-Verstärker wie den Fender Champ oder Verstärker mit hoher Plattenspannung wie den Fender Deluxe Reverb.

• Speziell entwickelte Kathode
• Anode aus Speziallegierung
• Sorgfältig ausgerichtetes Gitter

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
