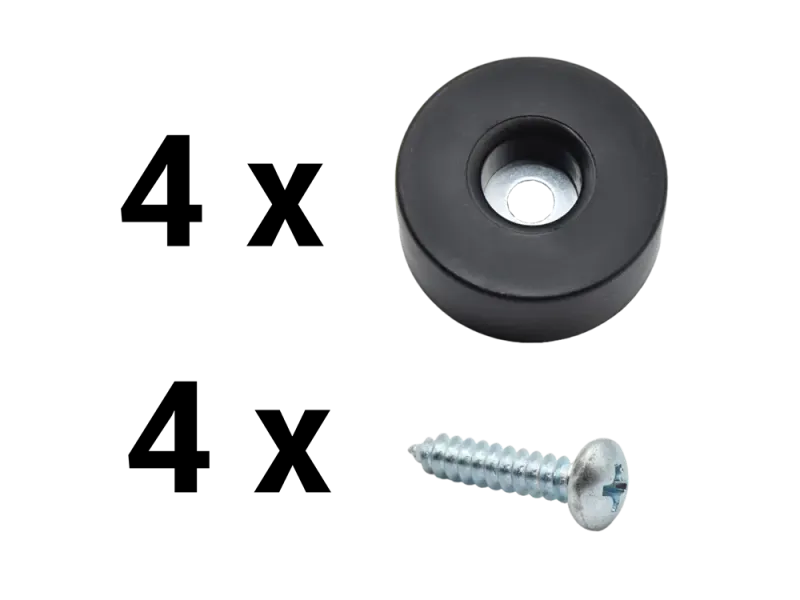

Gummifuß mit Stahl-Halterung 38 x 15 mm - 4 Stück

• Spanplattenschraube
• Flachkopf mit angepresstem Bund
• DIN 968
• 4,5 x 19 mm, schwarz
• Extra flach - Ideal für die Befestigung der Metallecken

Linsenkopf Blechschraube mit Kreuzschlitz

• Werkstoff: Stahl
• Oberfläche: schwarz verzinkt
• DIN: 7981
• ISO: 7049
• Länge: 25 mm
• Durchmesser 4.8

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• MPW Metallized Polypropylene Film-Kondensatoren
• Selbstheilend
• Niedriger ESR
• Toleranz: +10% @ 1 kHz, 25°C
• Nennspannung: 630VDC / 250 VAC
• Abmessung: Ø 6,5 x 14,5 mm
• Dielektrikum: Polypropylene
• Beschichtung: Flamhemmende Polyester Folie (UL510) mit Epoxy Verschluss (UL94V0)

• Nennspannung: 250 VAC
• Kontaktkappen: Messing, vernickelt
• Größe: Ø 5 mm x 20 mm
• Packung mit 10 Stück

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,25 mm²
• Aussendurchmesser: 1,6mm
• Litzenaufbau: Cu verzinnt

• Gummifuß mit Stahl-Halterung
• Größe: d = 30 mm,  h = 15 mm
• 4 Stück
• Ink. Schrauben

• Isolation: Silikon
• Betriebsspannung: 300 V AC / 500 V DC
• Prüfspannung: 2000 V
• Temperaturbereich: –40 bis +180 °C
• Verpackung: 5 m
• Querschnitt: 0,25 mm²
• Aussendurchmesser: 1,6mm
• Litzenaufbau: Cu verzinnt

• Gleichrichter Diode, Standard Recovery
• Spannung, Urrm(V): 1000V
• Strom, If d.: 1A
• Strom, Ifs max.: 1A
• Spannung, Durchlass-, bei If: 1V
• Packung mit 10 Stück

Faceplate für TT Bausatz JTM45

• Material: #LG10 ProReverse Gold, glänzend lackiert
• Front + Rückblende
• Diese Blende ist für das TT Chassis zum JT45 Bausatz, NICHT als Austauschblende für ein original JTM45 Chassis.

Dateien:

• Vorlage

TT PX45 - der PX18 mit JTM45 Endstufe

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT PX45 Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren
• Netz: tt-jtm45-pw
• Übertrager: tt-otjtm45D, Dual-Primary
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (12AX7 / ECC83 und EL34)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !
