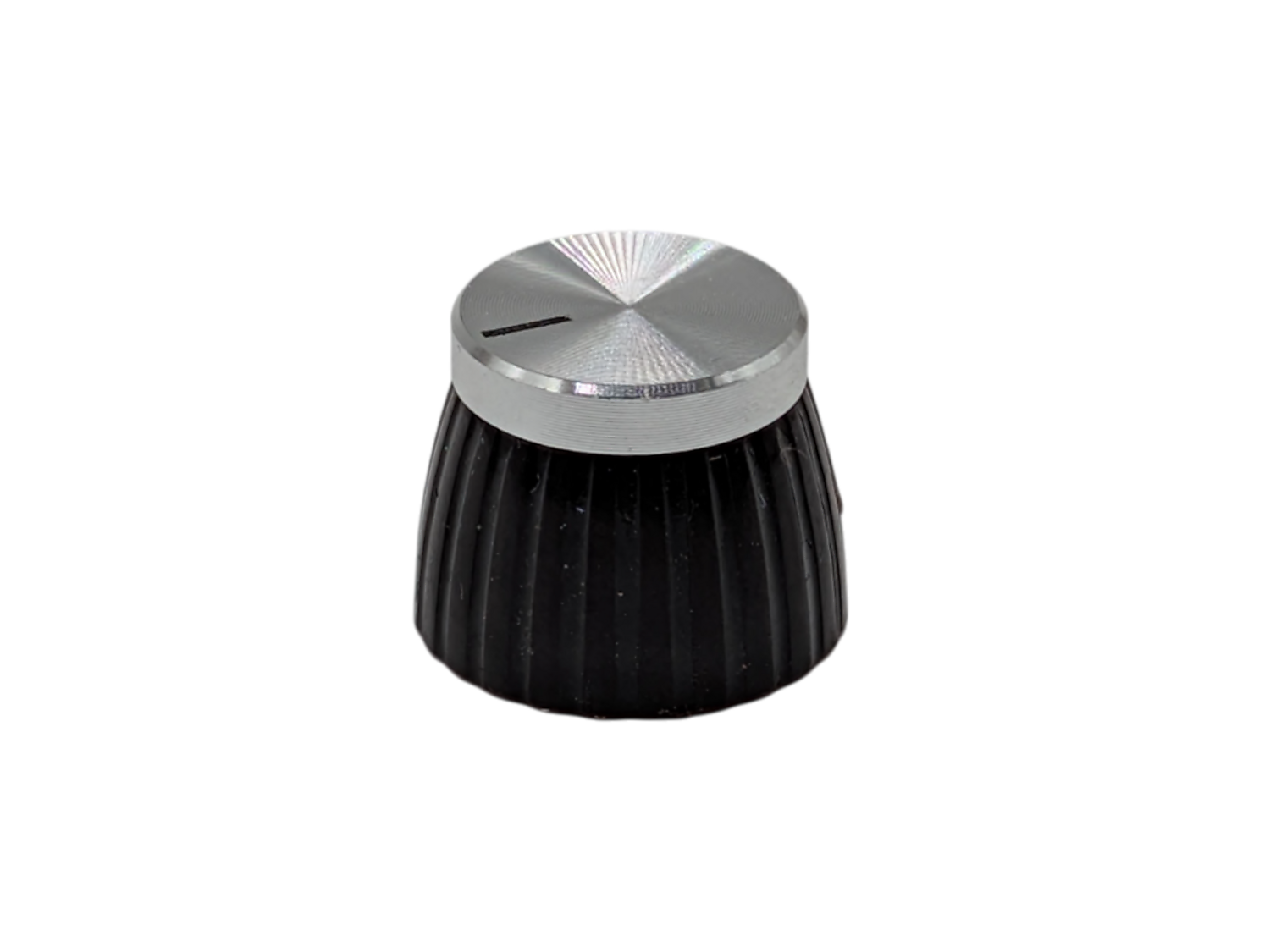

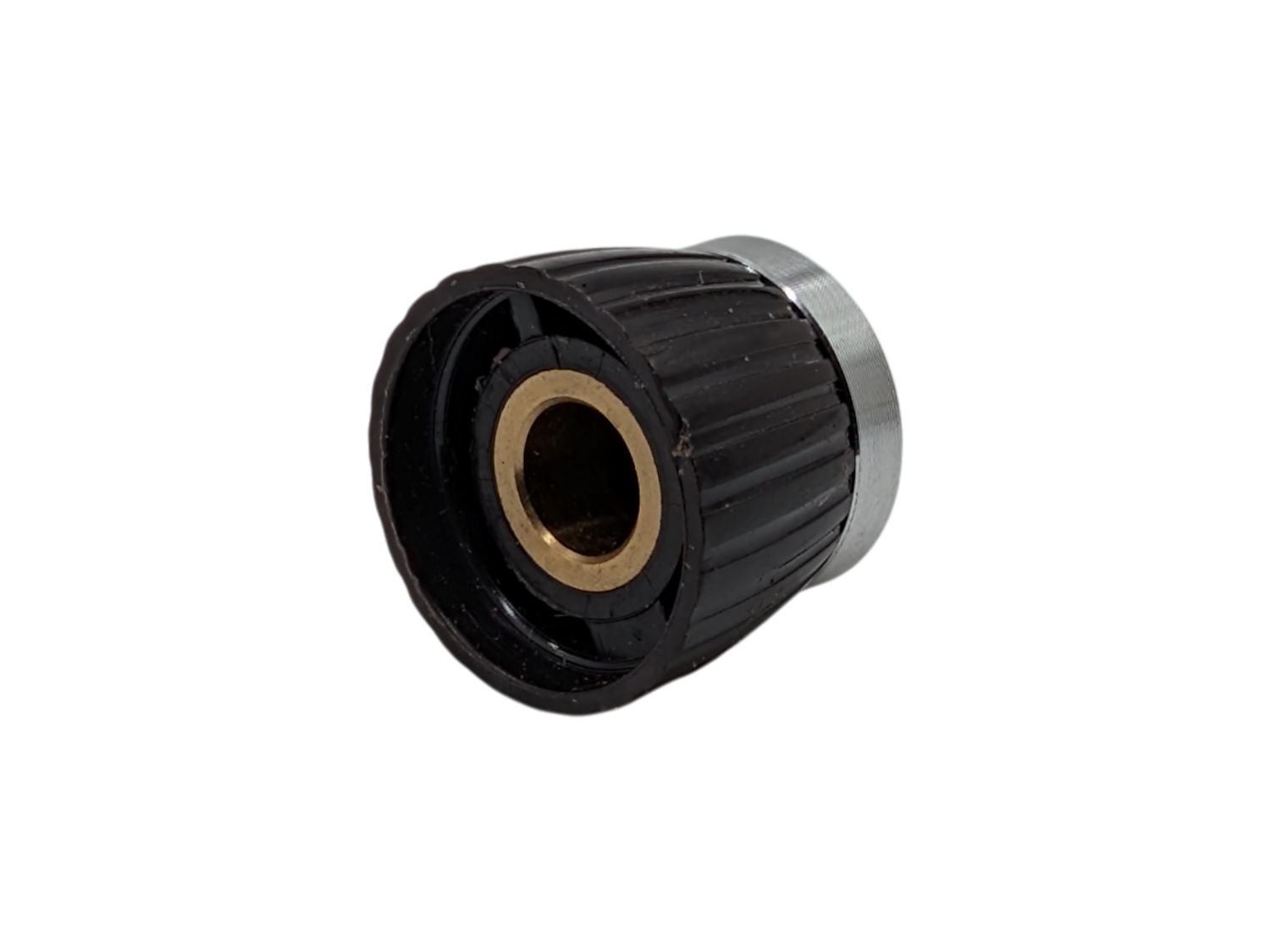

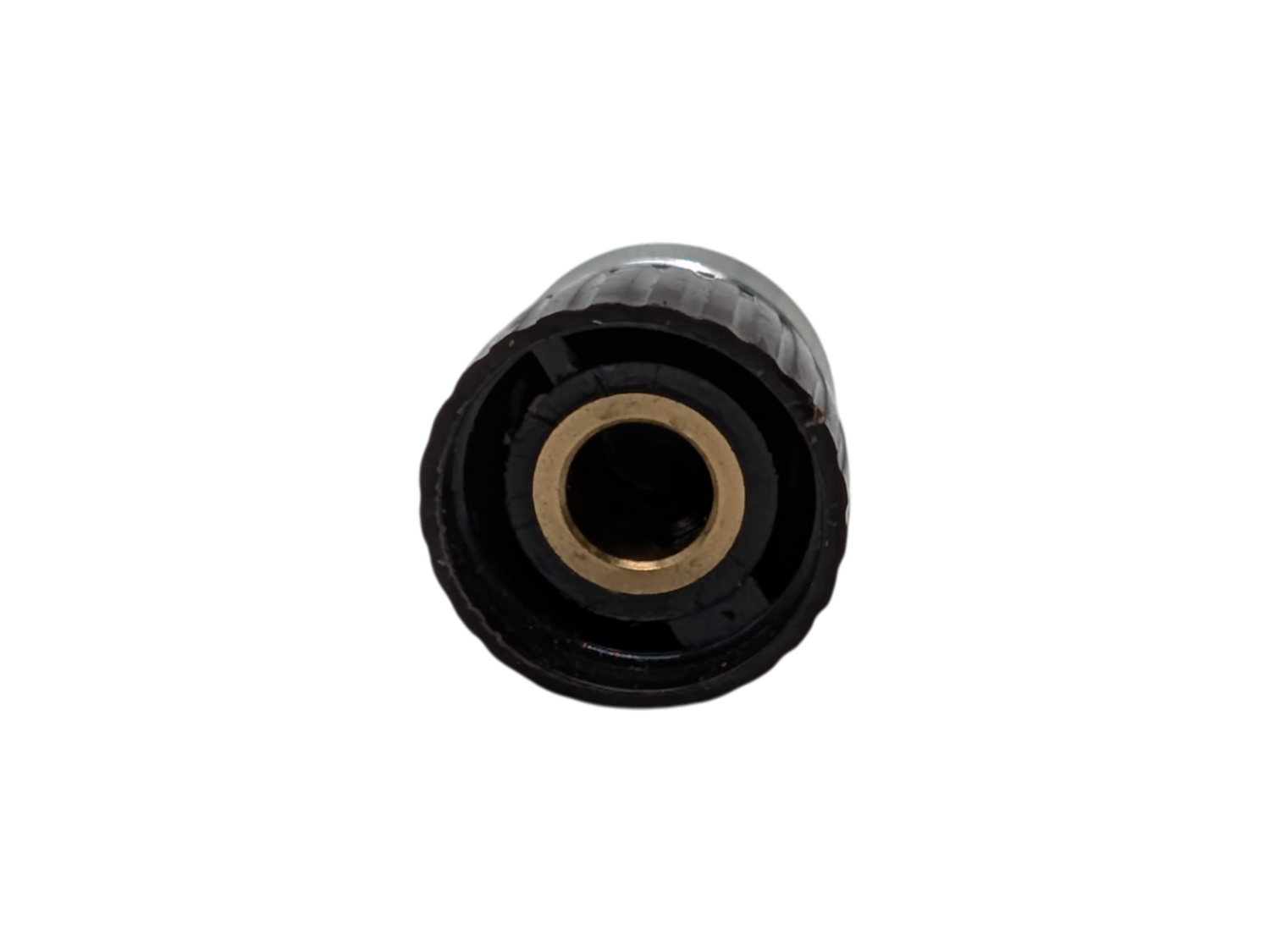

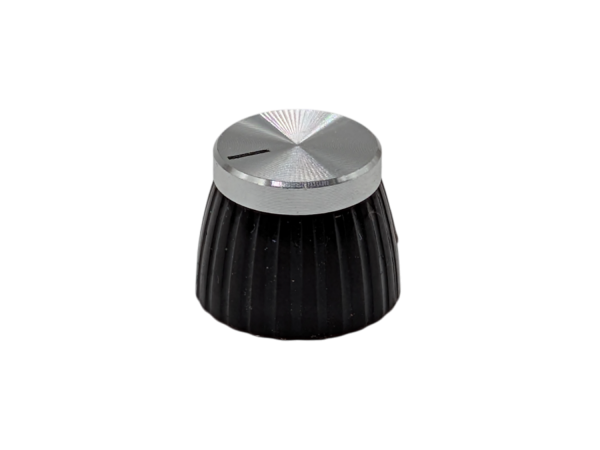

Marshall Stil Knopf Silver Jubilee

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT LoW Jim - Version 2023.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator für 0-220-230-240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x EL84)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Jim HP
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.
ENTHALTEN:

• Netztransformator für 220, 230 und 240 V Netzspannung
• Übertrager
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren (2 x 12AX7, 1x EL34)
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• FX-Loop
• Blende (Faceplate)

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6,3 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M7 (6,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 16 mm

Signalrelais Typ Finder Dual-In-Line-Relais 2,0 A in kleiner Bauform, nicht polarisiert, waschdicht.

• Maße: 20.3 x 10.1 x 11.4 mm
• Kontaktart: 2 Wechsler
• Kontaktmaterial: AgNi+Au (5,0 µm)
• Dauerstrom: max. 3,0 A
• Einschaltstrom: max. 2,0 A
• Nennspannung: 125 VAC
• Schaltspannung: max. 250 VAC
• Schaltleistung AC1/AC15 (230 VAC): max. 125/25 VA
• Spulenleistung: 400 mW (Standard-Spule)
• Spannungsfestigkeit Spule/Kontakte (1,2/50 µs): 1,5 kV
• Ansprech-/Rückfallzeit: 6,0/2,0 ms
• Relaisschutzart: RT III
• Umgebungstemperatur: –40 bis +75 °C
• Zulassungen: UL, CSA, GOST.

• Datenblatt

• Typ: Taster
• Ausführung: 1-Pol EIN - (EIN)
• Einbau Ø: 12 mm
• Anschlussart: Lötanschluss
• Schaltleistung: 2 A / 250 VAC

EHX-Ölkondensatoren sind ölgetränkte Polyesterkondensatoren, die in zylindrischen Aluminiumbechern eingeschlossen und hermetisch versiegelt sind, um eine hervorragende Leistung und Haltbarkeit zu gewährleisten. Durch die Imprägnierung der Kondensatoren in Öl werden Luftblasen zwischen Dielektrikum und Folie vermieden, die ihre Stabilität während des Betriebs beeinträchtigen könnten. Dadurch können die Kondensatoren über einen großen Temperaturbereich mit einer sehr engen Toleranz betrieben werden.

Ursprünglich wurden Ölkondensatoren nur in Militär- und Präzisionsgeräten sowie in der Hi-Fi-Audiotechnik eingesetzt. Aufgrund ihres satten, natürlichen Tons sind sie heutezutage aber in Gitarren und Gitarrenverstärkern weit verbreitet. Die EHX-Ölkondensatoren haben einen ausgewogenen, detaillierten Klang mit einem weichen Höhenanteil. Sie machen jede Gitarre oder jeden Verstärker reaktionsschneller, berührungsempfindlicher und raffinierter.

Spezifikation:

• Kapazität: 0,0022 µF
• Nennspannung: 600 V
• Abmessung: Ø 11 mm x 25 mm
• Anschluss: axial

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6 mm, Splitt Shaft (geriffelt)
• Achsenlänge: 20 mm
• Bohr Ø:  M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

• Gehäuse: 24 mm
• Gewindelänge: 6,35 mm, Split shaft
• PCB
• für JCM 800, 2205, 2210, etc.
• inkl. einer Mutter und eine U-Scheibe

• Technische Zeichnung

• Größe: M7 x 0,75 mm
• Preis pro Mutter

• Größe (B x L): 74 x 100  cm (nur in dieser Größe verfügbar)
• Material: 94 % Polypropylen, 6 % Acryl
• Preis pro Stück
• Farbdarstellung abhängig vom Computermonitor und kann variieren

• FAQ Frontbespannung

Bourns PDA24 Potentimeter, SRT-Typ (Standard Rotational Torque), leichtgängig
Diese Potentiometer sind weit verbreitet in Gitarren- und Bassverstärkern. Sie können außerdem in E-Gitarren und E-Bässen verwendet werden. Die Potentiometer wurden mit den von Verstärker-Herstellern am häufigsten geforderten Eigenschaften entwickelt.

•
• Montage: Panel
• Wellentyp: Rund, gerade
• Anschluss: Lötanschluss
• Nennleistung:
  • Log: 250 mW (1/4W)
  • Lin: 500 mW (1/2 W)
• Max. Betriebsspannung:
  • Log: 250 V
  • Lin: 500 V
• Toleranz: 15%
• Betriebstemperatur: - 10 C bis +70 C
• Durchmesser Achse: 6,35 mm
• Länge Achse: 19 mm
• Drehkraft Achse: Standard, 20 to 40 g-cm

• Nennleistung: 0,25 W
• Toleranz: 20%
• Spannung: 250 V AC
• Achse: 6,35 mm, Solid Shaft
• Achsenlänge: 15 mm
• Bohr Ø: M8 (7,8 mm)
• Anschlussart: Lötanschluss
• Gehäusegrösse: 24 mm

Sockel Klammer passend für viele Oktal Sockel Röhren.
