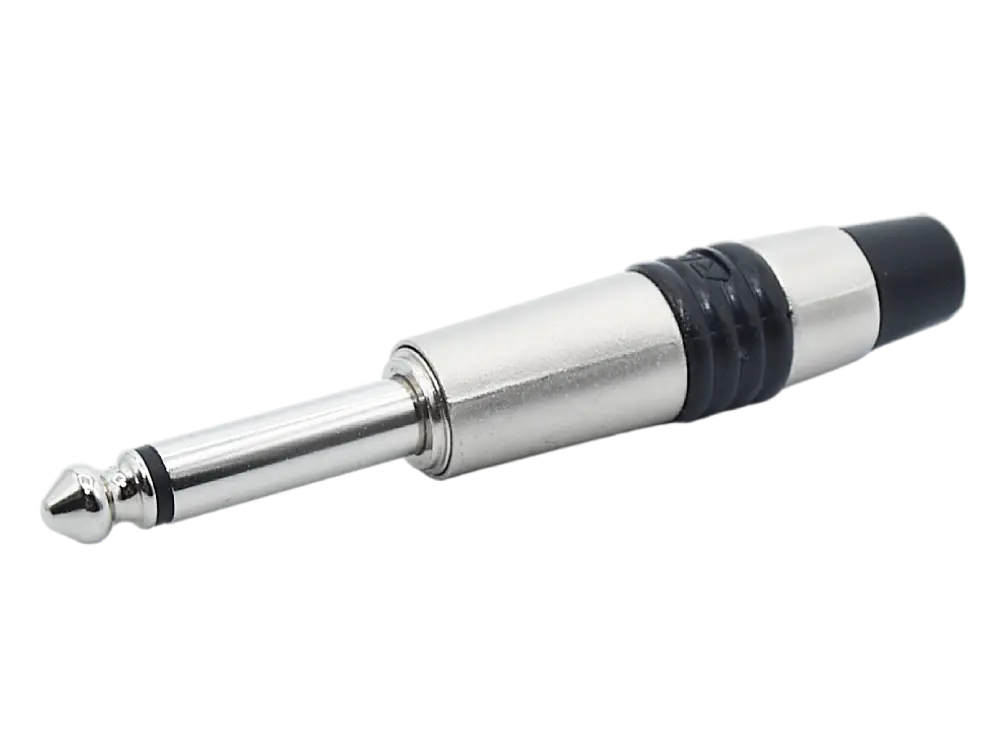

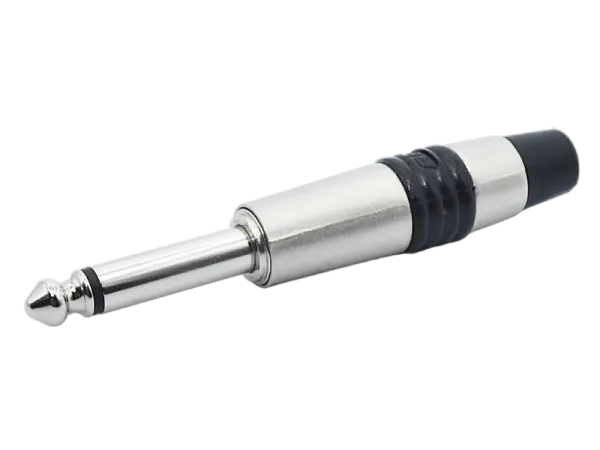

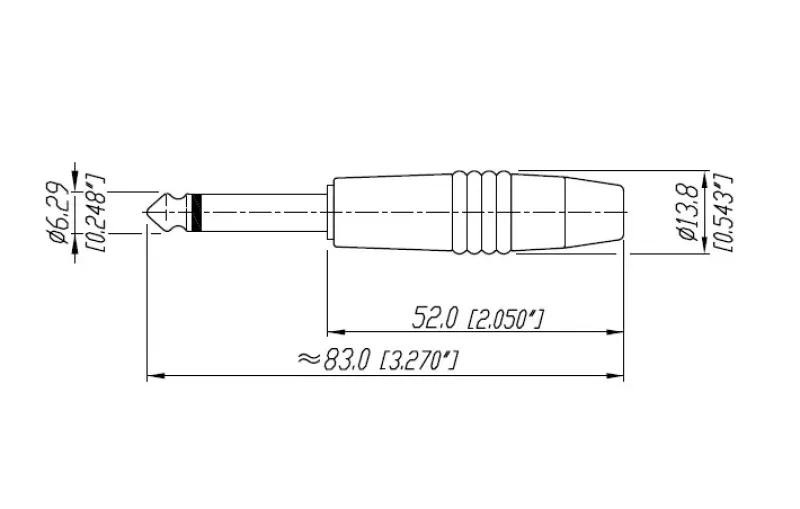

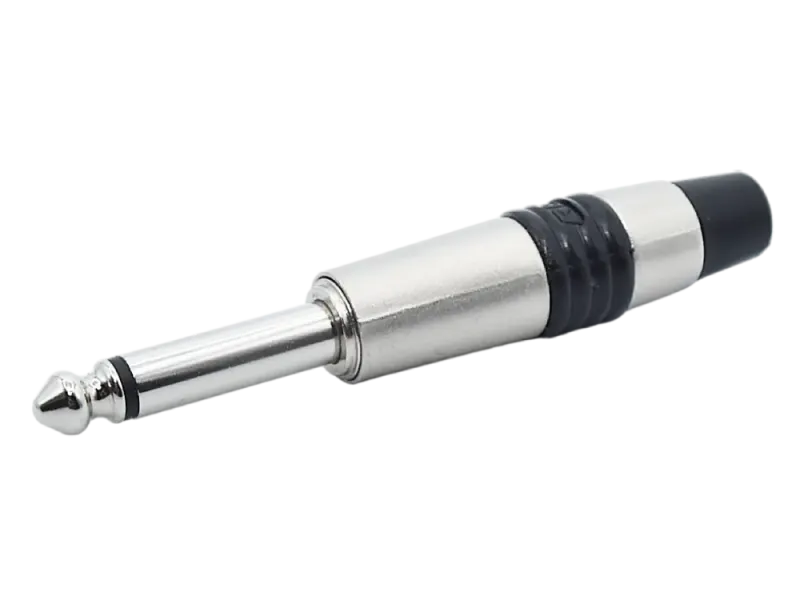

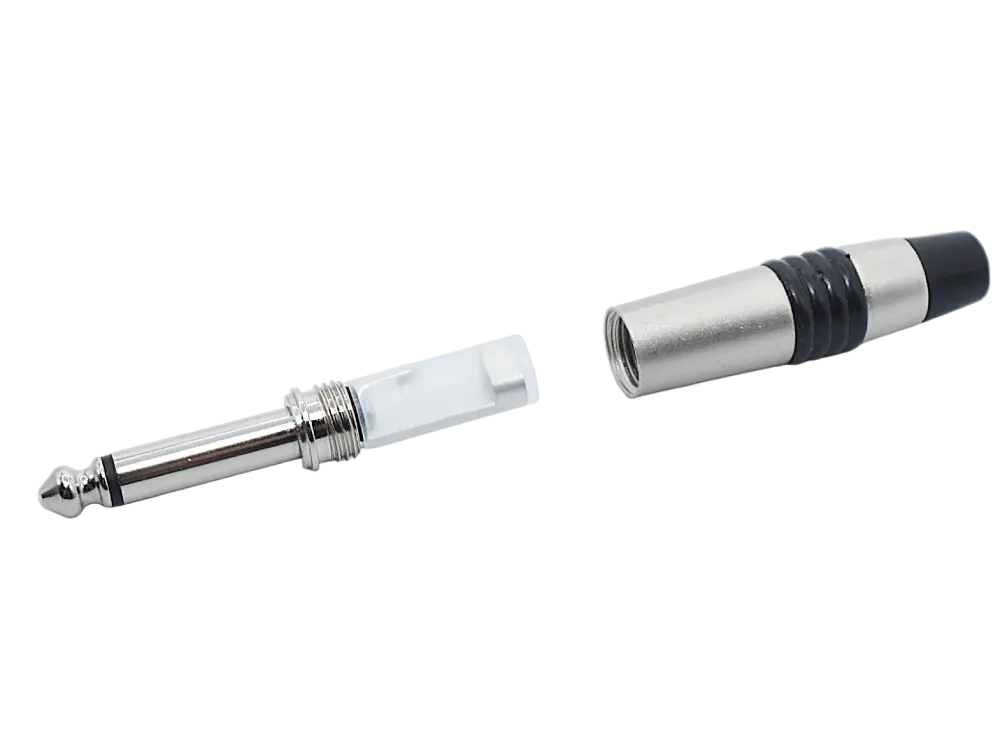

Rean NYS224C-0 - 6,3 mm (1/4") Klinkenstecker, mono, schwarz

• Größe: 112 x 61,5 / 79 x 35,2 mm
• Farbe: orange

Dateien:

• Datenblatt

• Typ: Chickenhead
• Material: Phenolic
• Achse: 6 - 6,3 mm
• Größe: 32 x 13,7 mm
• Befestigung: Befestigungsschraube

Wo rohe Kräfte sinnvoll walten...

sind Beschaller am Werk und die gehen nicht gerade zimperlich mit den Leitungen um. Kein Problem für unsere robustes Meridian Mobile SP215. Diese robuste Leitung ist speziell für Lautsprecher gedacht und erfüllt hierbei alle speziellen technischen Anforderungen. Sauerstoffarme Cu-Litzen sorgen für besseren Klang und längere Lebensdauer. Alle PVC-Ausführungen sind leicht trommelbar.

DIE VORTEILE:

•     Flexibel und leicht trommelbar
•     Klein im Durchmesser
•     Sehr langlebig durch die Verwendung von speziellen Mantel-Mischungen
•     Günstiger Preis

DIE ANWENDUNG:

•     Beschallungsanlagen aller Art
•     Für die ELA-Technik
•     Verkabelung von HiFi-Systemen

• Aufbau (2LIY1,50mm²)Y
• Durchmesser 6,8 mm
• AWG 16
• Anzahl Leiter 2 x 1,5 mm²
• Material Mantel, Isolation PVC
• Cu-Litze per Ader 84 x 0,15 mm
• Leiterisolation, Durchmesser 2,62 mm
• Temperaturbereich min. -30 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,28 kWh
• Gewicht bei 1 m 78 g
• Farbe dunkelgrau

• Kapazität Ader/Ader bei 1 m 150 pF
• Leiterwiderstand bei 1 km < 13 Ohm
• Isolationswiderstand bei 1 km > 5 MOhm

• Ausführung: High quality Micalex Sockel
• Chassis Montage
• Anschlüsse: Lötanschlüsse
• für Röhrentyp: 12AX7, 12AT7, 12AU7, EL84, EZ81, EL844 etc.

Mehr Surf geht nicht !

Dieser Bauteilesatz beinhaltet alle grundlegenden Bauteile für den Bau des TT Surfmate.
Weitere Details zum Verstärker sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Transformatoren (Netz und Übertrager)
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Knöpfe
• Chassis
• Blende (Faceplate)
• HALLSPIRALE

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
