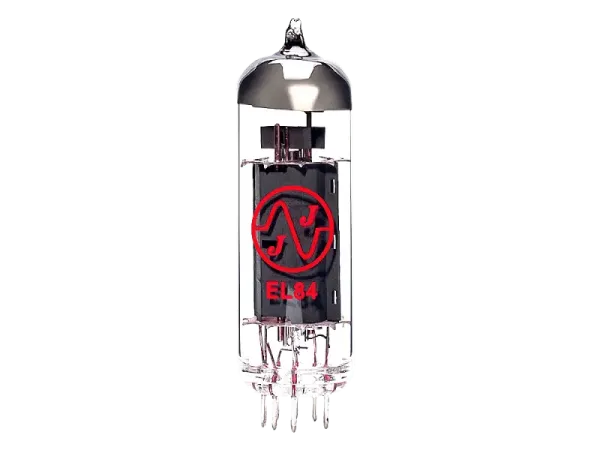

JJ EL84 #05 - Fender Blues Junior

4 Röhren, gematcht als Quartett

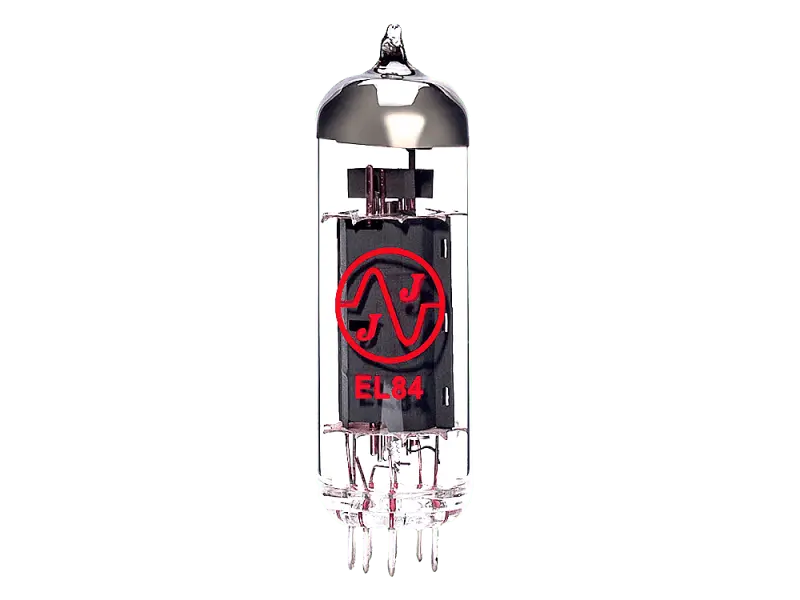

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

2 Röhren, gematcht als Paar

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 500 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 21 mm x 37 mm
• Anschluss: axial

Austausch- und Ersatzplatine für die Röhrensockelplatine des Fender Blues Junior. Im Gegensatz zur Originalplatine ist bei dieser Platine die Heizung nur teilweise über Leiterbahnen geführt und es wurden weitere Schwachstellen im Layout beseitigt.
Von unserem Partner JPF-Amps aus London, UK.  Weitere Informationen zu diesem Artikel auf der >Homepage von JPF-Amps


• Platine
• Röhren-Sockel Belton Noval
• Silikon-Litze

4 Röhren, gematcht als Quartett

Premium Hochvolt-Pentode hergestellt mit verbesserten Materialien und Fertigungstechnik. Im Vergleich zur original EL34B hat diese EL34 eine höheren Impedanz und ein höheres Ansprechverhalten.

Dateien:

• Datenblatt

• Typ: Elektrolyt Becher Kondensator
• Kapazität: 100 µF
• Nennspannung: 63 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 105 °C
• Abmessung: Ø 10 mm x 12 mm
• Anschluss: radial
• RM: 5,0

Hinweis: die Bilder dienen lediglich der Veranschaulichung und sind nicht Originalgetreu.

Metalloxidschicht-Widerstand, 2 Watt

• +/- 5 % Toleranz
• -55° C bis 240° C Betriebstemperatur
• Max. 500 V Dauerspannung
• Schwer entflammbar
• Verschiedene Hersteller,

TT-Selektion: V1 - Low Noise
Speziell für empfindliche Eingangsstufen (V1) selektierte Röhre

Hohe Verstärkung, weicher, blusiger Klang mit sehr gutem Ansprechverhalten und hoher Dynamik. Eine sehr gute Röhre für Gitarren und Bassverstärker.

Dateien

• Datenblatt

4 Röhren, gematcht als Quartett

Ausführung mit größeren Anoden und verbesserter Gitterstruktur für 20 % mehr Leistung bei geringeren Nebnegeräuschen im Vergleich zur 5881 von Sovtek. Sehr detailreicher und harmonischer Klang, absolut problemlos und zuverlässig in der Handhabung auch bei "heißer" Einstellung.

• Gesamtwiderstandstoleranz: +/- 20%
• Nennleistung
  • B/Lin Taper: 0,125 W
  • A/Log Taper: 0,1 W
• Max. Betriebsspannung
  • B/Lin Taper: 150 V AC
  • A/Log Taper: 150V AC
• Rauschen: 47 mV max.
• Isolationswiderstand: 500 V DC 1000MOhm
• Spannungsfestigkeit: 1 Minute 500 V AC
• Rotationslebensdauer: 15000 Zyklen

• Schaftdurchmesser 6 mm
• Schafttyp: Split Schaft
• Schaftlänge: ca. 9 mm
• Buchsenlänge: 6,5 mm
• Gehäusedurchmesser: 16 mm
• Anschlüsse: Lötösen
• Gesamtdrehwinkel: 300° +/- 5°
• Drehmoment: 30~200gf.cm
• Lötwärmebeständigkeit: 300°C, 3 S

• Schaft: Gusseisen (Aluminium Zink)
• Buchsenmaterial: Gusseisen

4 Röhren, gematcht als Quartett

JJ EL84 / 6BQ5 Red Label

Dateien

• Datenblatt

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 22 µF
• Nennspannung: 450 V
• Toleranz: +/- 20%
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 16 mm x 30 mm
• Anschluss: axial

• Typ: Aluminium Elektrolytkondensator
• Kapazität: 47 µF
• Nennspannung: 450 V
• Toleranz: - 20 % / +20 %
• Betriebstemperatur: - 40°C / + 85 °C
• Abmessung: Ø 18 mm x 39 mm
• Anschluss: axial

Fender Blues Junior Potentiometer
Fender#: 004-9401-000

Fender Blues Junior Potentiometer
004-9402-000

Fender Blues Junior Potentiometer
Fender # 004-0985-000
