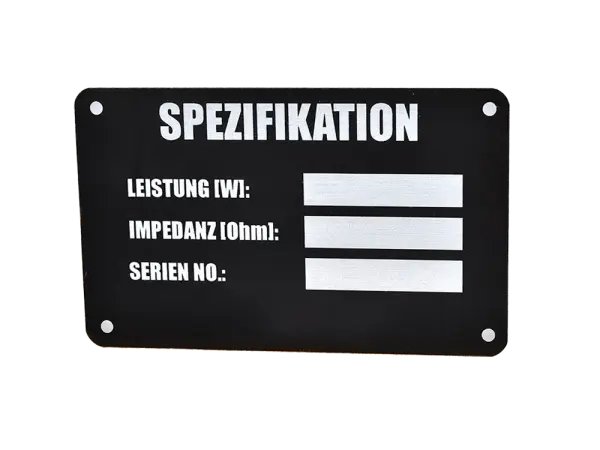

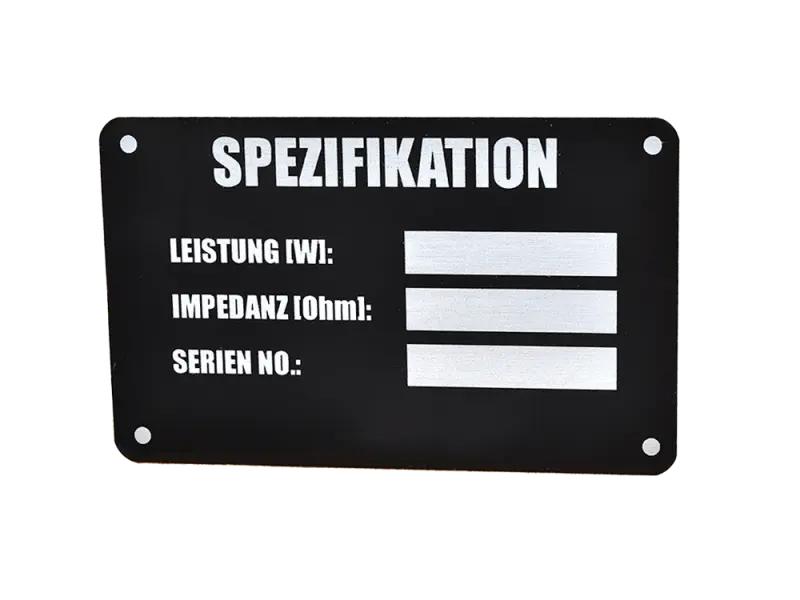

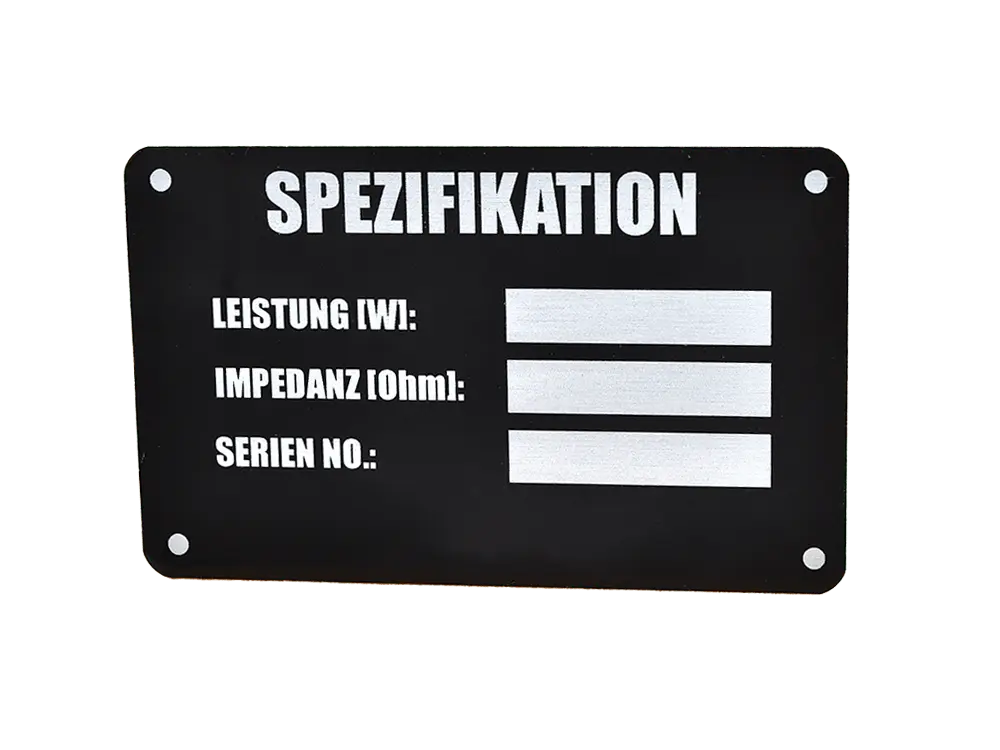

Lautsprecher Typenschild, selbstklebend, DEUTSCH

Bausatz eines Messadapters für die indirekte Messung des Ruhestroms durch eine Röhre. Der Adapter wird zwischen Röhre und Sockel gesteckt und an ein handelsübliches Voltmeter (nicht im Lieferumfang enthalten) angeschlossen. Auf hohe Güte des Messgerätes sowie ausreichend geladene Batterien achten!

Die Messung des Ruhestroms erfolgt indirekt über einen im Adapter integrierten Messwiderstand. Die Vorteile dieser Messmethode sind ungefährliche Spannungen an den Messsteckern, welche sich im mV Bereich befinden, sowie kurze Wege für den Strom, da dieser nicht über die Messleitungen durch das Messgerät geführt werden muss (wie bei vielen Messadaptern aus fernöstlicher Fertigung üblich). Dadurch kommt es auch nicht zu einem Oszillieren (Aufschwingen) des Verstärkers und damit einhergehenden möglichen Beschädigungen an den Röhren oder dem Gerät selbst.

Vorgehen bei der Messung

Widerstandswert des Adapters, samt Messleitung ermitteln. Hierfür den Adapter am Messgerät anschließen, aber noch nicht zwischen Röhren und Verstärker stecken. Am Messgerät den Messbereich Ohm auswählen und den gemessenen Wert notieren. z.B. 1,1 Ohm.

Zur Messung den Adapter zwischen Röhre und stromlosen Verstärker stecken und am Messgerät anschließen, Messbereich mV auswählen und dann den Verstärker einschalten. Wenn der Verstärker einen stabilen Betriebszustand erreicht hat, den ermittelten Wert in mV vom Messgerät ablesen und anhand dem Ohmschen Gesetz den Ruhestrom errechnen.

Hinweis: Dieser Adapter kann nicht verwendet werden, wenn zusätzliche Röhrenhalterungen montiert sind. Diese müssen vor der Verwendung des Messadapters demontiert und nach der Vermessung wieder angebracht werden.

Beispiel:
Messwert = 47 mV, Widerstandswert des Adapters 1,1 Ohm
Formel (I = U/R) oder in diesem Fall:
Ruhestrom (in A) = Messwert (Spannung in V) / Messwert (Widerstand in Ohm)
0,047 V / 1,1 Ohm = 0,042 A bzw. 42 mA.

Dieser Messadapter ist für alle Röhren des Typs EL34, 6L6, 6550, KT88, 6V6, 6CA7 und andere Röhren mit dem gleichen Pin-Layout geeignet.

Achtung Hochspannung! Messungen und Arbeiten an Röhrenverstärkern sollten nur von fachkundigen Personen durchgeführt werden.

Dateien

• Datenblatt

• Kontakte: vergoldet
• Anschlussart: Lötkontakte
• Farbe: schwarz
• Kabeldurchmesser: 7 mm
• Gehäuse: Stahl

• Typ: Schiebeschalter
• Ausführung: 2-Pol Wechsler, EIN-EIN
• Maße: 23 x 17 x 7,5 mm
• Befestigungslochabstand: 19,5 mm
• Schaltleistung: 0,5 A / 50V DC
• Anschlussart: Lötanschluss

Das TRICONE® MKII ist ein flexibles Kabel für Gitarre bzw. Keyboard und für den Livemusiker, Studiokeyboarder und den Homerecorder gleichwohl interessant. Es ist aufgrund des ordentlichen Adernquerschnitts von 0,22 mm² und den feinen Einzellitzen von 0,10 mm vor Kabelbruch gefeit und überzeugt durch hohe Biegezyklen. Es ist sehr robust, leicht trommelbar und dazu noch erstaunlich preisgünstig.
Beim Verarbeiten sollte man beachten, dass der leitende Schirm (schwarzer PVC-Schlauch) auf der Isolation entfernt wird, damit dieser keinen Kontakt zum Innenleiter erhält.

TRICONE® ist ein geschütztes und eingetragenes Markenzeichen der Firma SOMMER CABLE GmbH.

• Sehr robust durch hohen Adernquerschnitt und feine Cu-Einzellitzen
• Gute elektrische Werte durch Isolation aus Skin PE
• 100 % geschirmt durch doppelte Schirmung (Cu-Wendel + leitendem Karbonschirm)
• Hohe Anzahl von Biegezyklen

• Zuverlässiges Kabel für Liveanwendungen (Gitarre und Keyboard)
• Günstiges Line- bzw. Patchkabel für den Homerecorder

• Aufbau LI2Y(LS)DY1x0,22mm²
• Mantel, Durchmesser PVC 5,9 mm
• AWG 24
• Innenleiter 1 x 0,22 mm²
• Cu-Litze per Ader 28 x 0,10 mm
• Leiterisolation Skin PE 1,8 mm
• Abschirmung Cu-Wendelschirm + Semiconductor
• Bedeckung, opt. 100 %
• Temperaturbereich min. -20 °C
• Temperaturbereich max. 70 °C
• Brandlast je m 0,26 kWh
• Farbe: rot
• Gewicht bei 1 m 42 g

• Kapazität Ader/Schirm bei 1 m < 85 pF
• Leiterwiderstand bei 1 km < 90 Ohm
• Isolationswiderstand bei 1 km > 1 GOhm

Dieses Stromkabel mit abgewinkeltem Schutzkontaktstecker (Typ F, CEE 7/7) und losen Kabelenden eignet sich ideal zum Konfektionieren. Es verfügt über offene Enden mit angepressten Aderendhülsen.

• Anschluss: Schutzkontaktstecker (Typ F, CEE 7/7) zu losen Kabelenden
• Max. Strombelastbarkeit: 10 A
• Betriebsspannung: 250 V (AC)
• Kabellänge: 2 m
• Innenleiter, Aderquerschnitt: 0.75 mm²
• Leitungstypenkurzzeichen: H05-VV-F3G
• Farbe: Schwarz
• Kennzeichnungen: CE

Satz Gehäuseeckend bestehend aus:

• 8 x Gehäuseecke, zweischenkelig, silber (pe-c1824k)
• Premium-Qualität
• Innenradius: 12 mm
• Stahl pulverbeschichtet, schwarz
• 16 x Schrauben, Flachkopf, schwarz

Breite ca. 135 cm
Preis pro laufendem Meter
Die Farbdarstellung ist abhängig vom Computermonitor und kann variieren
Auslieferung als ein zusammenhängendes Stück bei einer Bestellung von mehr als 1 m

REACH konform

Bitte beachten !
Wird mehr als 1 m Tolex bestellt und Deutsche Post / DHL Paket (NICHT DHL Express) als Versandart ausgewählt, so
schneiden wir das Tolex auf eine Breite von ca. 115 cm, da die maximal zulässige Paketlänge bei diesen Paketdiensten auf 120 cm begrenzt ist.


Wasserbasierender Tolex-Kleber, 500 ml

Anwendung
der Kleber muss sowohl auf der Holz als auch auf dem Tolex aufgetragen werden.
Nach einer Ablüftzeit von ca. 30 min kann dann das Tolex auf das zu beziehende Holz aufgeklebt werden.

Und wieviel Kleber benötigt man ?
Die 500 ml Dose reicht für gut 2 m² bei doppeltem Auftrag, 4,6 m² einfach

Hinweis
Zur Steigerung der Klebekraft empfiehlt es sich den Kleber auf dem Tolex nach dem Ablüften ein zweites mal auf zu tragen.

Dateien:

• Sicherheitsdatenblatt
