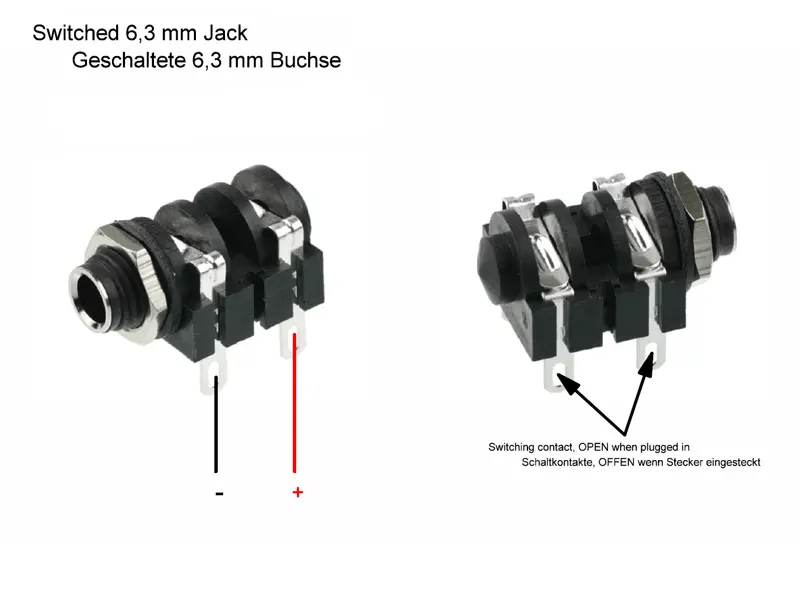

Cliff 1160 6,3 mm Mono Klinkenbuchse, 4 Lötanschlüsse

TT-Chassis Aluminium Typ 032 für Bausatz 5Ä3
Chassis-Version 2020

• Größe: 370 x 75 x 104 mm
• Material: 2 mm Aluminium
• Made in Germany

Dateien:

• Datenblatt
• Vorlage Faceplates

TT's Pro-Version des 5E3 - einfach gut !

Dieser Bauteilesatz beinhaltet alle Bauteile für den Bau des TT 5Ä3 MKII Gitarren Röhren-Verstärkers.
Weitere Details zum Verstärker sowie Schaltplan und Layout sind auf der >>Projekt-Seite zu finden.

ENTHALTEN:

• Netztransformator Hammnond 291 AEX, Universal für 120,230 und 240 V Netzspannung
• Übertrager Hammond 1760e - 4/8/16 Ohm
• Widerstände
• Kondensatoren
• Buchsen
• Signalleuchte
• Kabel
• Board
• Schalter
• Spannungsversorgung
• Röhren
• Sicherungen und Sicherungshalter

NICHT enthalten:

• Chassis ( siehe Zubehörliste für passende Chassis )
• Knöpfe
• Blende (Faceplate)
• Headshell

Zum Nachbau des Verstärkers sind elektrotechnische Kenntnisse notwendig, Erfahrung mit Hochspannungen, sowie das Lesen und Verstehen von Schaltplänen und der Umgang mit Meßgeräten.
Eine Schritt-Für-Schritt Anleitung für Anfänger gibt es nicht. Der Schalt und Layoutplan beinhaltet alle relevanten Informationen.
Dieses Projekt ist KEIN ANFÄNGERPROJEKT !

Schutzkontaktkabel abgewinkelt zum Konfektionieren, 2 m, schwarz

Dieses Stromkabel mit abgewinkeltem Schutzkontaktstecker (Typ F, CEE 7/7) und losen Kabelenden eignet sich ideal zum Konfektionieren. Es verfügt über offene Enden mit angepressten Aderendhülsen.

Spezifikationen:

• Anschluss: Schutzkontaktstecker (Typ F, CEE 7/7) zu losen Kabelenden
• Max. Strombelastbarkeit: 10 A
• Betriebsspannung: 250 V (AC)
• Kabellänge: 2 m
• Innenleiter, Aderquerschnitt: 0.75 mm²
• Leitungstypenkurzzeichen: H05-VV-F3G
• Farbe: Schwarz
• Kennzeichnungen: CE

• Größe: 121 mm x 66 mm x 41 mm
• Farbe: Natural

Dateien:

• Datenblatt

Kupferlitze isoliert, 10 m, schwarz

Die unkonfektionierte Kupferlitze ist ein einadriges mehrdrähtiges Kupferkabel mit einem Aderquerschnitt von 0,14 mm² (AWG 26) und einem Außendurchmesser von 1,1 mm. Die Litze ist mit PVC isoliert und eignet sich besonders für die Verdrahtung elektrischer Geräte oder Baugruppen. Sie zeichnet sich durch exzellente Wärme- und Kältebeständigkeit aus und kann problemlos mit Aderendhülsen, Feder- oder Schraubklemmen verbunden werden.

Spezifikationen

• Cu-Schaltlitze LIYV 0,14 mm², flexibel
• Querschnitt: 0,14 mm²
• Aufbau: 18 x 0,1 mm
• bleifrei nach VDE 0812
• Temperaturbereich: –15 / +70 °C
• Nennspannung: 500 V
• Länge: 10 m Ring

Potentiometer Platinenmontage

• Nennleistung: 0,125 W
• Toleranz: 20%
• Spannung: 150 V AC
• Achse: 6 mm, Splitt Shaft (geriffelt)
• Achsenlänge: 20 mm
• Bohr Ø:  M7 (6,8 mm)
• Anschlussart: PCB
• Gehäusegrösse: 16 mm

Die Signalleuchten für Frontplatteneinbau sind für Schraubbefestigung mit einer empfohlenen Einbaubohrung von Ø6mm ausgelegt. Die Fassungen sind mit Außen- oder Innenreflektor lieferbar. Der Steckeinsatz ist lösbar. Lieferung inklusive Scheibe und Sechskantmutter.

Custom Shop Faceplate aus Transply, lasergraviert


• Maximale Breite: 720 mm
• Material: 1,5 mm Transply
• Arbeitsfläche: siehe Auswahlliste
• Farben: siehe Auswahlliste
• Gravur: Ja
• Schneiden: Ja
• Auflösung: max.500 dpi
• Bearbeitung: Laser

Wichtig:

• Blenden die Copyright-geschützte Elemente wie z.B. Logos enthalten können nicht produziert werden !
• Minimale Größe einer Blende: 5 x 5 cm
• Kleiner Objekte sollten zu einer größeren Blende verbunden werden beispielsweise durch Verbindungsstege, ansonsten könne diese Verloren gehen. Beispiel: bei einem ausgeschnitten Schriftzug den i-Punkt mit dem restlichen Schriftzug verbinden.
• Minimaler Abstand zwischen zwei Blenden: 3 mm
• Bitmaps (mit Inkscape): Es sollten nach Möglichkeit KEINE Bitmaps verwendet werden, da dies immer wieder zu Problemen führt zum Beispiel bei der Erstellung der PDFs oder der Qualität des fertigen Produktes. Bitmaps sollten immer in Vektorgrafiken konvertiert werden bevor diese dann in das Layout eingelesen werden. Es gibt zahlreiche Online-Konverter welche Bitmaps (PNG, JPG etc.) nach SVG konvertieren.

Und so funktioniert's
zuerst die Dokus und Anleitungen auf unseren   LaserShop-Seiten beachten !
a) Die benötigte Größe, Material und Farbkombination auswählen
Tipp ! Auf einer Arbeitsfläche können auch mehrere Objekte platziert werden, wodurch eine wirtschaftliche Materialverwendung und Auftragsbearbeitung möglich ist.
Beispiel: zwei Blenden mit der Größe 55 x 490 mm (Vorder- und Rückseite) können auf der Arbeitsfläche H2 mit den Maßen 150 x 600  platziert und beauftragt werden.
Diese Anordnungen und Optimierungen müssen in den angelieferten Daten vorhanden sein.
b) Bestellung über den Online-Shop abschicken
c) Die Daten nach unseren Vorgaben aufbereiten und die CHECKLISTE ABARBEITEN. Die fertigen Daten können dann weiter unten auf der Seite direkt hochgeladen oder nach Abschluss der Bestellung per E-Mail (info at tube-town.de) an uns geschickt werden.
d) Fertig.

Hinweis zu "Blenden pro Platte"
Entspricht der Anzahl der Einzelnen Blenden oder Logos die sich auf einer Platte befinden. Je mehr Blenden sich auf einer Platte befinden, desto länger ist die Laufzeit und die Handhabung. Maximal 40 Blenden pro Platte sind möglich.

Hinweis zu "Logo-Option"
Wenn in den Daten große, zusammenhängende Flächen vorhanden sind die komplett frei gelasert werden müssen (oft zu sehen bei Blenden für Boden-Effekte), dann sollte man diese Option wählen wodurch die Fläche zweimal gelasert wird um das bestmögliche Ergebnis zu erhalten.
Grundsätzlich sollte man aber solche Flächen vermeiden, da diese nie komplett gleichmäßig frei gelasert werden können.

 !! WICHTIG: BEI DER ERZEUGUNG DER PDF DATEI DIE SCHRIFTEN UNBEDINGT IN KURVEN UMWANDELN. !!
Übersicht der Anforderungen hier klicken
